Вузол рамного сейсмостійкого каркаса пустотілої колони квадратного перерізу

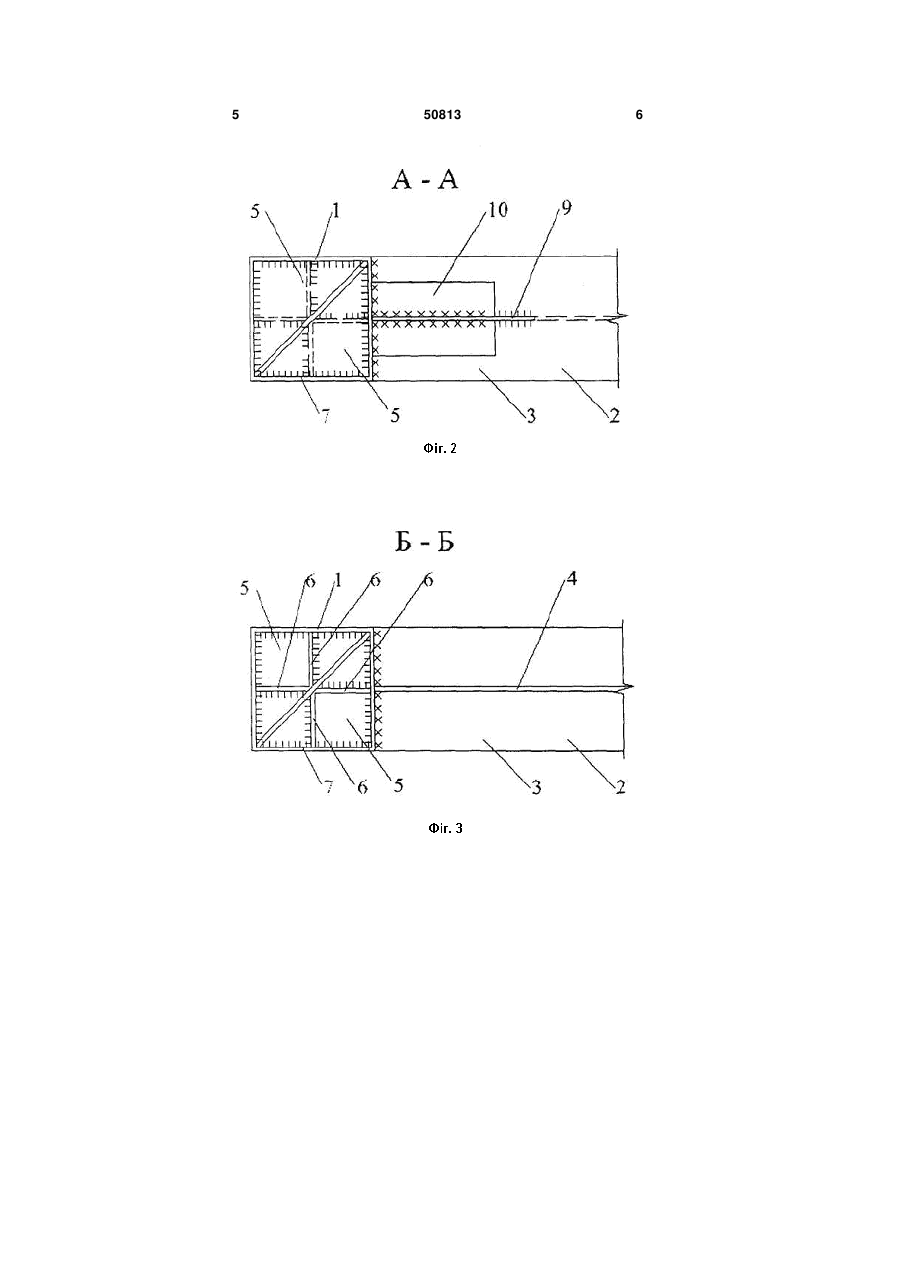

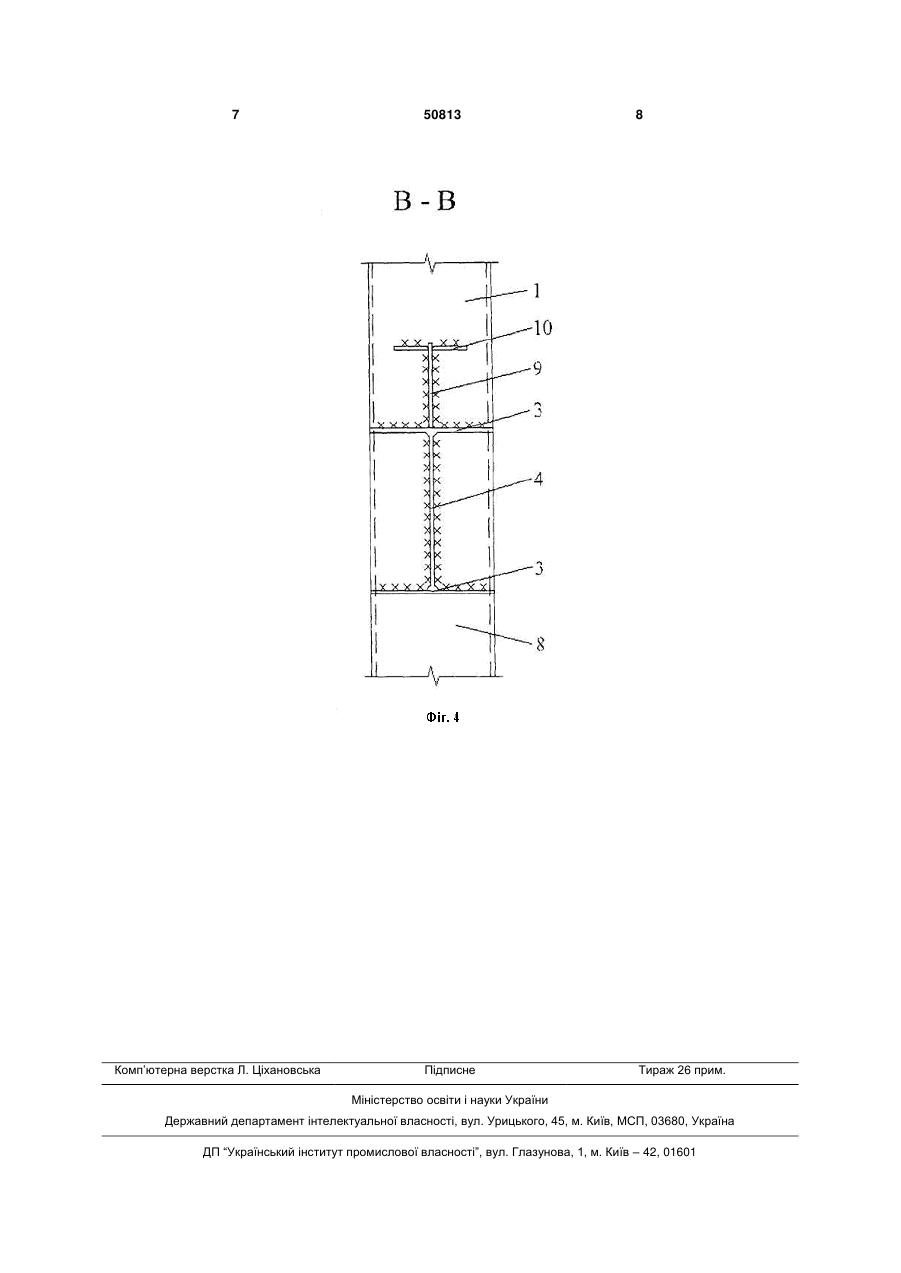

Вузол рамного сейсмостійкого каркаса пустотілої колони квадратного перерізу, що містить ригель двотаврового перерізу, поперечні діафрагми в місці кріплення поясів ригеля до колони, вертикальні діафрагми, прикріплені до поперечних діафрагм і внутрішньої частини стінки колони в місці приварки стінки ригеля до колони, який відрізняється тим, що, до верхнього пояса ригеля над стінкою й до грані колони приварений вертикальний лист, до вертикального листа й до грані колони приварені горизонтальні пластини. (19) (21) u200913281 (22) 21.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) АЖЕРМАЧОВ ГЕННАДІЙ АРСЕНТІЙОВИЧ, АЖЕРМАЧОВ СЕРГІЙ ГЕННАДІЙОВИЧ, ПЕРМІНОВ ДМИТРО АНДРІЙОВИЧ, ГРОШЕВА ДАР'Я ОЛЕКСАНДРІВНА (73) НАЦІОНАЛЬНА АКАДЕМІЯ ПРИРОДООХОРОННОГО ТА КУРОРТНОГО БУДІВНИЦТВА 3 вертикальні діафрагми 6 приварені до поперечних діафрагм 5 і граням 7 колони 1 у місцях приварки стінки 4 ригеля 2 до зовнішньої грані 8 колони 1. Вертикальний лист 9 виконаний із листового прокату й приварений з однієї сторони до пояса 3 ригеля 2, з іншої сторони до зовнішньої грані 8 колони 1, до якої після розкладки збірних плит перекриття або укладання монолітного бетону (на фігурах не показано) приварюють горизонтальні пластини 10. Горизонтальна пластина 10 і вертикальний лист 9 утворюють у перерізі тавр, прикріплений зверху до пояса 3 ригеля 2, тим самим збільшується переріз ригеля на опорі, де згинальний момент більше, ніж у прольоті. У результаті переріз ригеля підбирається по пролітному моменту, зменшується загальна витрата сталі на ригель, зменшується маса каркаса і як наслідок, сейсмічна сила. Монтаж вузла рамного сейсмостійкого каркаса пустотілої колони квадратного перерізу здійснюється в такий спосіб. При виготовленні пустотілої колони 1 квадратного перерізу із 50813 4 чотирьох листів або двох куточків спочатку встановлюють і приварюють трикутні поперечні діафрагми 5 у місцях приєднання поясів 3 ригелі 2 і горизонтальних пластин 10, потім між діафрагмами 5 встановлюють і приварюють до діафрагм 5 і внутрішнім граням колони 7 вертикальні діафрагми 6 з куткового профілю в тому місці, де буде прикріплюватися стінка ригеля 4 і вертикальний лист вузла 9, після цього куткові профілі колони зварюються, утворюючи чотирикутний профіль колони 1. Ригель 2 каркасу будівлі (стінка й пояс) і вертикальний лист 9 приварюються до зовнішньої грані колони 8 у заданому рівні. Після цього по ригелях 2 каркасу будівлі укладаються плити перекриття (збірний або монолітний варіант). Вертикальний лист 9 повинен підніматися над перекриттям на товщину горизонтальних пластин 10. Горизонтальні пластини 10 укладають на перекриття й приварюють до вертикального листа 9 і зовнішньої грані колони 8. 5 50813 6 7 Комп’ютерна верстка Л. Ціхановська 50813 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
