Вузол рамного сейсмостійкого каркаса
Номер патенту: 46277
Опубліковано: 10.12.2009
Автори: Ажермачов Сергій Геннадійович, Пермінов Дмитро Андрійович, Ажермачов Геннадій Арсентійович
Формула / Реферат
Вузол рамного сейсмостійкого каркаса, що містить порожнисту колону квадратного перерізу, ригель двотаврового перерізу, поперечні діафрагми в місці кріплення поясів ригеля до колони й вертикальні діафрагми, прикріплені до поперечних діафрагм і внутрішньої частини стінки колони в місці приварення стінки ригеля до колони, який відрізняється тим, що додатково містить трикутні ребра, які приварені до країв верхнього пояса ригеля й до стінки колони.
Текст

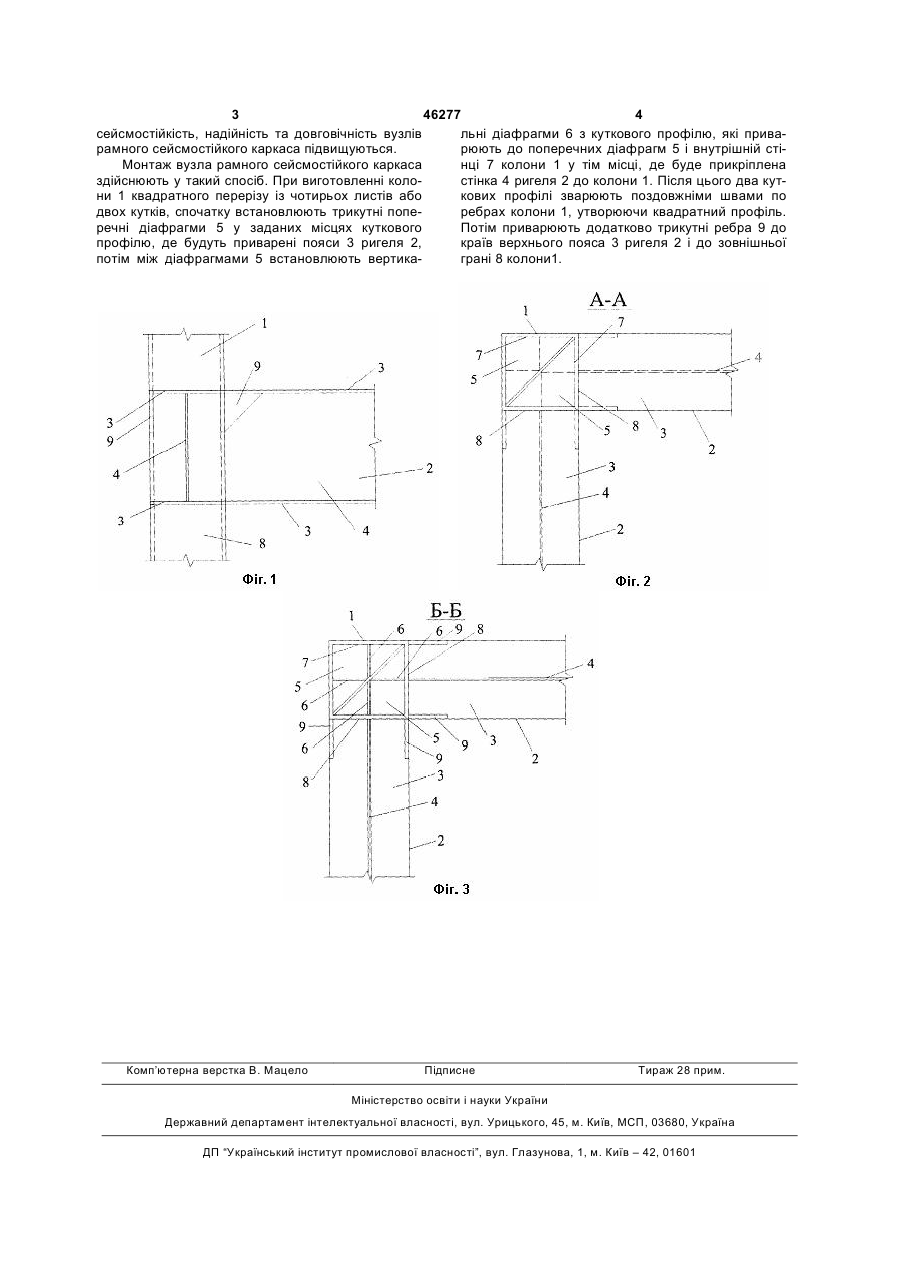

Вузол рамного сейсмостійкого каркаса, що містить порожнисту колону квадратного перерізу, ригель двотаврового перерізу, поперечні діафрагми в місці кріплення поясів ригеля до колони й вертикальні діафрагми, прикріплені до поперечних діафрагм і внутрішньої частини стінки колони в місці приварення стінки ригеля до колони, який відрізняється тим, що додатково містить трикутні ребра, які приварені до країв верхнього пояса ригеля й до стінки колони. (19) (21) u200907612 (22) 20.07.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) АЖЕРМАЧОВ ГЕННАДІЙ АРСЕНТІЙОВИЧ, АЖЕРМАЧОВ СЕРГІЙ ГЕННАДІЙОВИЧ, ПЕРМІНОВ ДМИТРО АНДРІЙОВИЧ (73) НАЦІОНАЛЬНА АКАДЕМІЯ ПРИРОДООХОРОННОГО ТА КУРОРТНОГО БУДІВНИЦТВА 3 46277 4 сейсмостійкість, надійність та довговічність вузлів льні діафрагми 6 з куткового профілю, які приварамного сейсмостійкого каркаса підвищуються. рюють до поперечних діафрагм 5 і внутрішній стіМонтаж вузла рамного сейсмостійкого каркаса нці 7 колони 1 у тім місці, де буде прикріплена здійснюють у такий спосіб. При виготовленні колостінка 4 ригеля 2 до колони 1. Після цього два кутни 1 квадратного перерізу із чотирьох листів або кових профілі зварюють поздовжніми швами по двох кутків, спочатку встановлюють трикутні поперебрах колони 1, утворюючи квадратний профіль. речні діафрагми 5 у заданих місцях куткового Потім приварюють додатково трикутні ребра 9 до профілю, де будуть приварені пояси 3 ригеля 2, країв верхнього пояса 3 ригеля 2 і до зовнішньої потім між діафрагмами 5 встановлюють вертикаграні 8 колони1. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit of seismic resistant framework
Автори англійськоюAzhermachov Hennadii Arsentiiovych, Azhermachov Serhii Hennadiiovych, Perminov Dmytro Andriiovych
Назва патенту російськоюУзел рамного сейсмоустойчивого каркаса
Автори російськоюАжермачов Геннадий Арсентьевич, Ажермачов Сергей Геннадиевич, Перминов Дмитрий Андреевич
МПК / Мітки
МПК: E04H 9/02
Мітки: каркаса, сейсмостійкого, вузол, рамного
