Пристрій для гасіння коливань

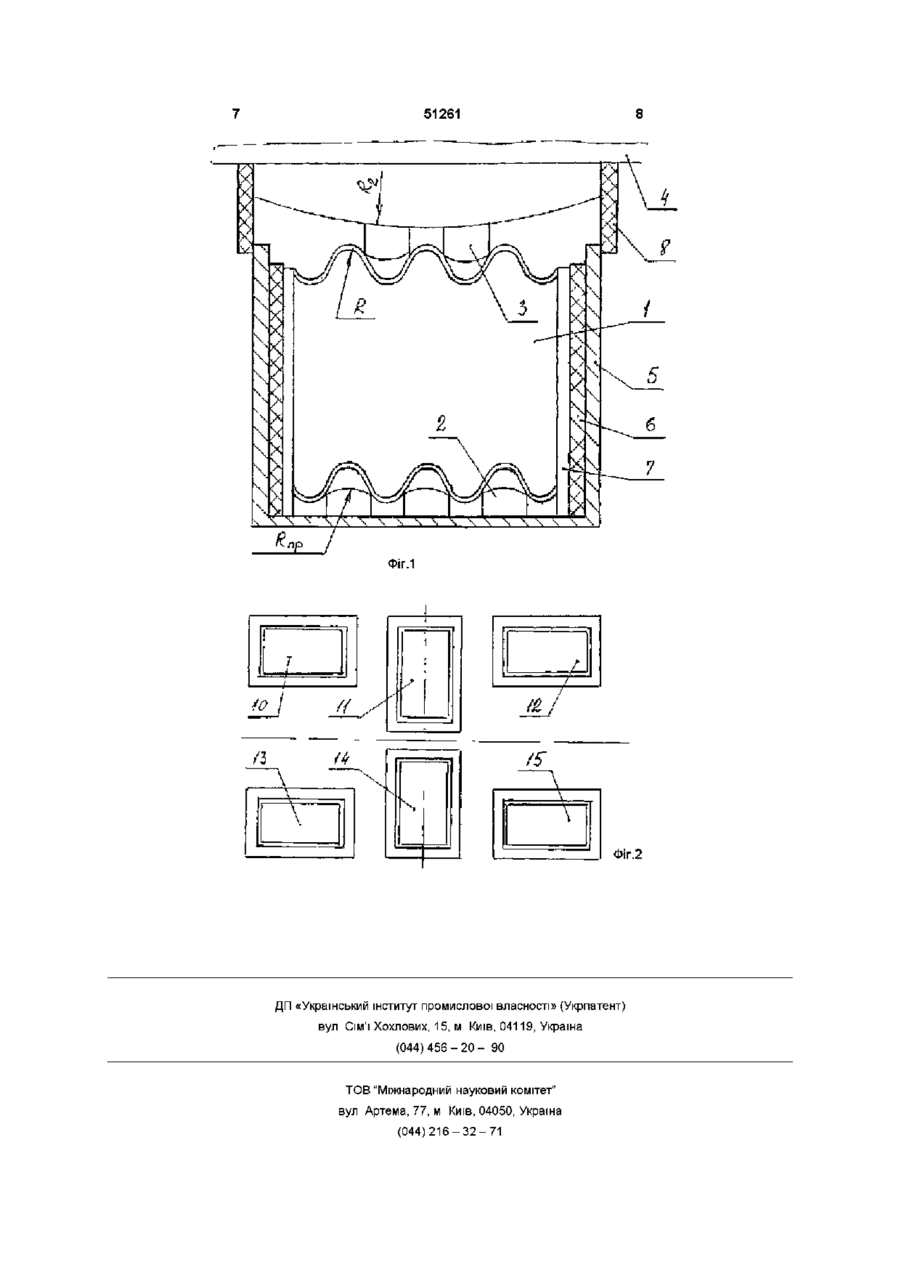

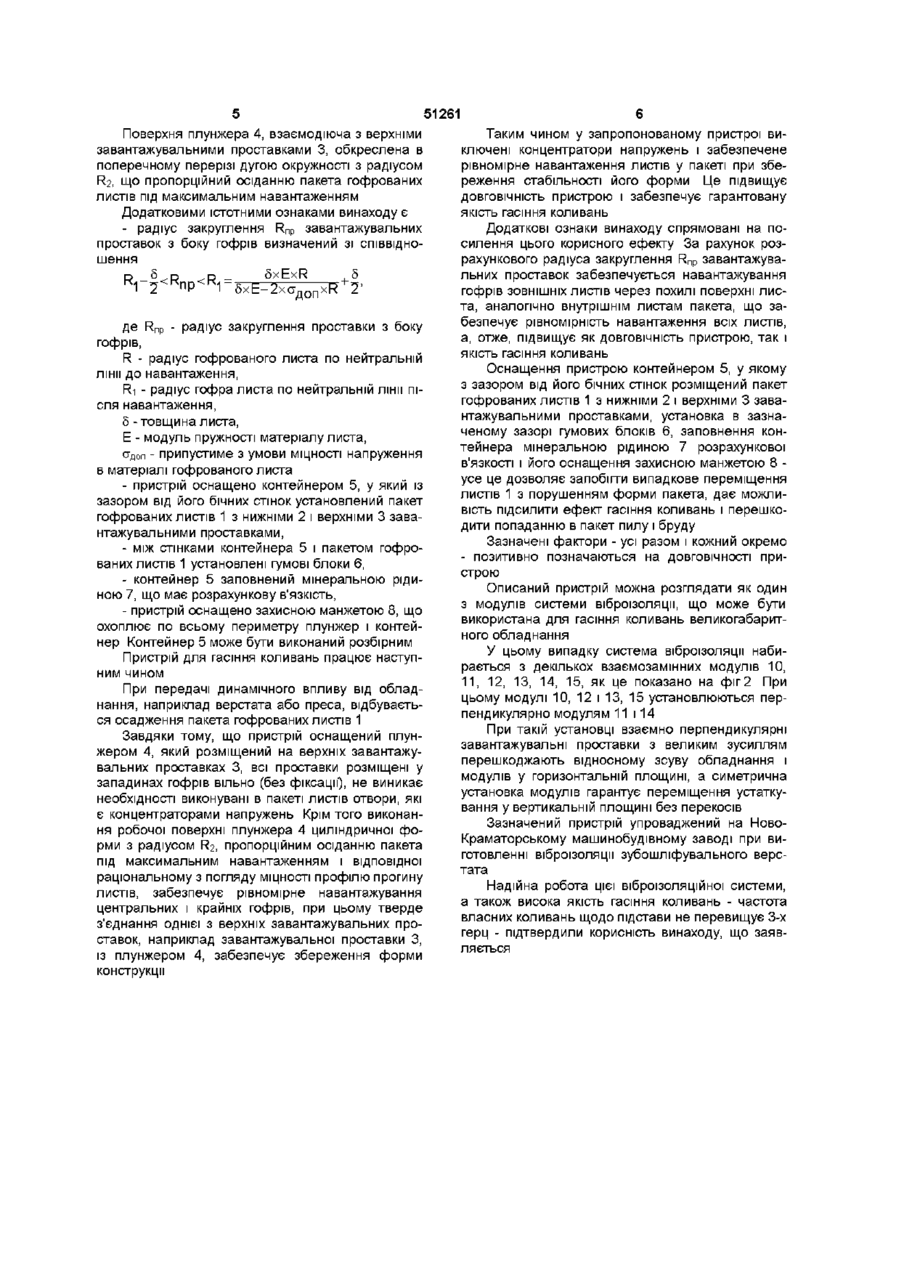

1 Пристрій для гасіння коливань, що містить пакет гофрованих листів з нижніми і верхніми завантажувальними проставками, розміщеними в западинах гофрів ВІДПОВІДНО НИЖНЬОГО І верхнього листа в пакеті і виконаними циліндричної форми з боку зазначених гофрів, який відрізняється тим, що він оснащений плунжером з поверхнею в поперечному перерізі, обкресленою дугою окружності з радіусом, пропорційним осіданню пакета під максимальним навантаженням, розміщеним на верхніх завантажувальних проставках і жорстко зв'язаним з однією з них, при цьому всі проставки розташовані в западинах гофрів вільно 2 Пристрій по п 1 , який відрізняється тим, що радіус закруглення завантажувальних проставок з боку гофрів визначений із співвідношення SxExR доп л г л * де Rnp - радіус закруглення проставки з боку гофрів, R - радіус гофрованого листа по нейтральній лінії до навантаження, Ri - радіус гофра листа по нейтральній лінії після навантаження, 5 -товщина листа, Е - модуль пружності матеріалу листа, а доп ' припустиме з умови МІЦНОСТІ напруження в матеріалі гофрованого листа 3 Пристрій по п 1, який відрізняється тим, що він оснащений контейнером, у який із зазором від його стінок установлений пакет гофрованих листів з нижніми і верхніми завантажувальними проставками 4 Пристрій по п 1, 3, який відрізняється тим, що між стінками контейнера і пакетом листів установлені гумові блоки 5 Пристрій по п 1 , 3, 4, який відрізняється тим, що контейнер заповнений мінеральною рідиною 6 Пристрій по п 1, який відрізняється тим, що він оснащений захисною манжетою, яка охоплює по всьому периметру плунжер і контейнер (О Винахід відноситься до засобів захисту різних об'єктів від вібраційних і ударних впливів і може бути використаний при установці верстатів, пресів і інших, подібних віброактивних машин ВІДОМІ ізолятори, що серійно випускаються, наприклад, рівночастотні гумометаличні опори ОВ31 і ОВ-33, які широко використовують при установці верстатів (див книгу Каминская В В і Решетов Д Н , "Фундаменты и установка металлорежущих станков", Машгиз, М , 1975) їхній недолік - неможливо забезпечити власну частоту вертикальних коливань об'єкта віброізоляції нижче 10Гц, що звужує їхні технічні можливості Крім того, точність установки верстата з часом порушується через повзучість гуми при підвищених навантаженнях і втрати и пружних властивостей Відома віброізолююча підшаботна прокладка вертикального молота, яка виконана у вигляді пакета гофрованих листів з опорними нижніми і верхніми елементами, установленими з інтервалом у два кроки (див опис до авторського свідоцтва СРСР №1228959, МКИ B21J13/06) У зв'язку з нерівномірністю навантаження і деформації пружного елемента знижується несуча здатність цієї прокладки Найбільш близьким аналогом по технічній сутності і результату, що досягається, є пристрій для гасіння коливань, виконаний у вигляді амортизатора плунжерного вузла пдрозв'язку вертикального бесшаботного молота (див опис до авторського свідоцтва СРСР №1724413, B21J13/06) Відомий пристрій і той, що заявляється, мають наступні подібні ознаки, пакет з гофрованих листів ю 51261 з нижніми і верхніми завантажувальними проставками, розміщеними в западинах гофр, ВІДПОВІДНО нижнього і верхнього листа в пакеті і виконаними циліндричної форми з боку зазначених гофрів У відомому пристрої завантажувальні проставки (опорні елементи) виконані у вигляді 3-образних скоб, відігнуті КІНЦІ яких розміщаються в двох рядах вертикальних отворів, виконаних у пакеті з боку верхніх і нижніх западин Ці отвори є концентраторами напружень, що знижують ДОВГОВІЧНІСТЬ пристрою Крім того, причиною руйнування пакетів є підвищена контактна корозія крайніх гофрів через їхні великі ВІДНОСНІ переміщення і нерівномірність навантаження (різна несуча здатність) ЗОВНІШНІХ І внутрішніх листів пакета в зв'язку з прикладанням навантаження по різних схемах В основу винаходу покладена задача - створити пристрій для гасіння коливань, що відрізняється підвищеною ДОВГОВІЧНІСТЮ і якістю гасіння коливань, шляхом забезпечення сприятливих умов його роботи і за рахунок технічного результату, що полягає в більш рівномірному навантаженні гофрованих листів і збереженні їхнього стабільного положення в пакеті Для досягнення цього технічного результату пристрій для гасіння коливань, що містить пакет гофрованих листів з нижніми і верхніми завантажувальними проставками, розміщеними в западинах гофрів, ВІДПОВІДНО нижнього і верхнього листа в пакеті і виконаними циліндричної форми з боку зазначенихгофрів, оснащено плунжером з поверхнею в поперечному перерізі, обкресленою окружністю з радіусом, пропорційним осіданню пакета під максимальним навантаженням, розміщеним на верхніх завантажувальних проставках і жорстко зв'язаним з однієї з них, при цьому всі проставки розташовані в западинах гофрів вільно (без фіксаціг) Крім того, радіус закруглення завантажувальних проставок з боку гофрів визначений зі співвідношення R -^
