Пристрій для коливань дроту

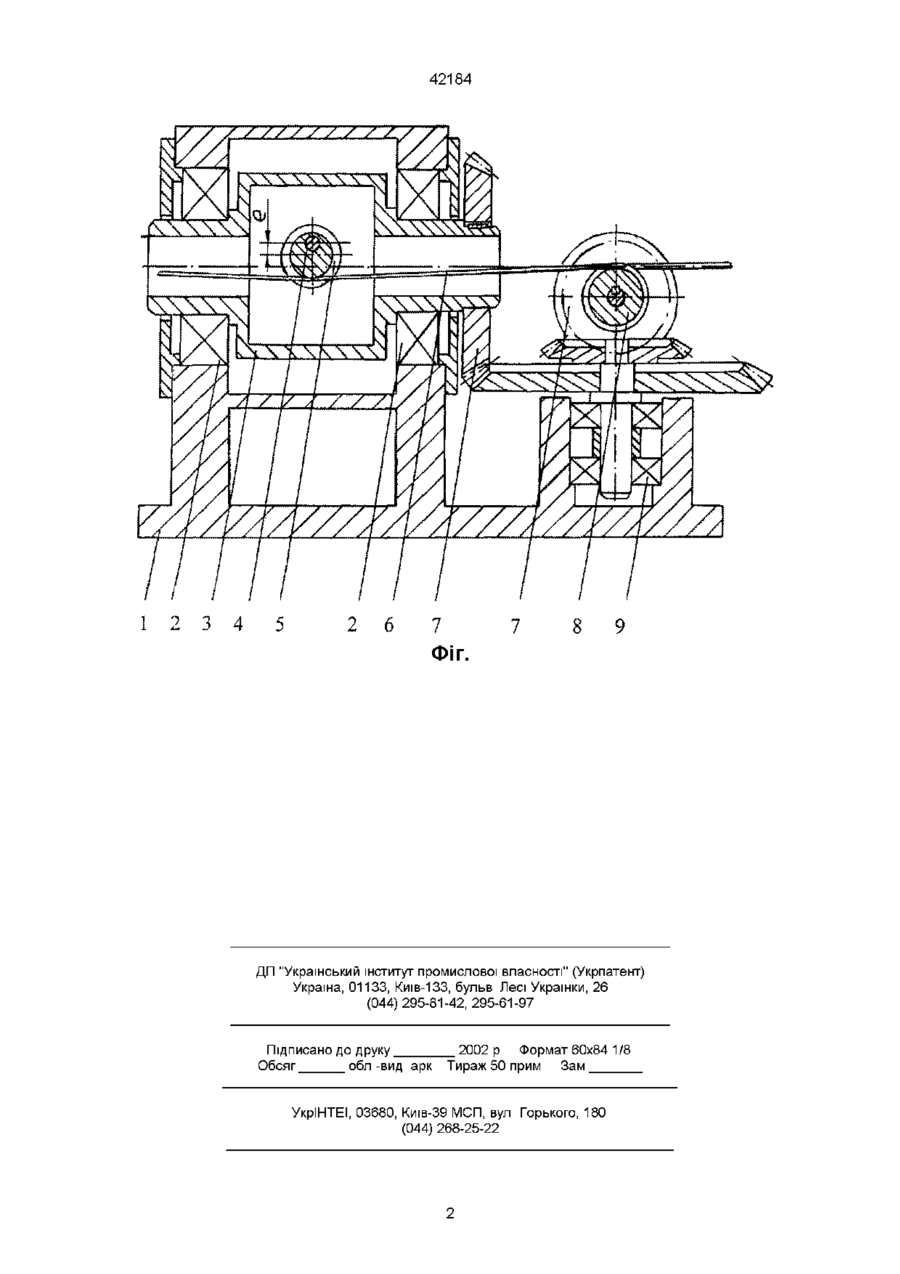

Пристрій для коливань дроту, що містить обертову обойму з робочим органом, розташовану в підшипникових опорах, та и привід, який відрізняється тим, що в обертовій обоймі як робочий орган використано ексцентриковий ролик і привід обойми виконано у вигляді фрикційного ролика, який кінематично зв'язаний з обертовою обоймою Винахід відноситься до волочильного виробництва, та може бути використаний при ВОЛОЧІННІ у режимі гідродинамічного тертя Відомий пристрій для коливань дроту, який містить кулачковий ротацийно-імпульсний перетворювач для здійснення вібраційного навантаження за допомогою ролика, насадженого ексцентрично на вал (Вибрационные приводы в металлообработке / В Н Шаповал, В Е Маслов, Н М Чиглаков К Техніка, 1983 - 120 с , с 49, рис 29 а) Недоліком цього пристрою є наявність однобічного відхилення дроту від осі, що приводить до зниження ефекту вібронавантаження Найбільш близьким за сукупністю ознак до запропонованого є пристрій для обкатки-волочіння, що здійснює коливання дроту, і містить обертову обойму з робочим органом, розташовану в підшипникових опорах, та и привод (Вибрационные приводы в металлообработке / В Н Шаповал, B E Маслов, НМ Чиглаков- К Техніка, 1983 120с , с 63, рис 37 в) Недоліком цієї конструкції є те, що вона не запобігає винекненню тонельного ефекту (погіршення умов надходження мастила в зону деформації), не дозволяє використовувати стандартизовані волоки та пристрої для волочіння, що працюють у гідродинамічному режимі, а також регулювати амплітуду вібрації, що обмежує застосування цього пристрою у виробництві В основу винаходу поставлене завдання створення пристрою для коливань дроту, в якому за рахунок нового виконання обертової обойми забезпечується зниження енергосилових парометрів волочіння, та виробіток волок Для вирішення поставленої задачі у пристрої для коливань дроту, що містить обертову обойму з робочим органом, розташовану в підшипникових опорах, та и привод, згідно з винаходом, в обертовій обоймі в якості робочого органу використано ексцентриковий ролик і привод обойми виконано у вигляді фрикційного ролика, який кінематично зв'язаний з обертовою обоймою, за рахунок чого дріт здійснює складні коливання в площині, перпендикулярній ОСІ ВОЛОЧІННЯ На фіг 1 зображено пристрій для коливань дроту, що складається з підшипникової опори 1, ПІДШИПНИКІВ качіння 2, в яких встановлено обертову обойму 3 з віссю 4, та ексцентриковим роликом 5, що відхиляє дріт 6 від осі волочіння, відкритих зубчатих передач 7, через які передаються оберти з привідного ролика 8, та ПІДШИПНИКІВ 9, що використовуються в якості опор привідного механізму Запропонований пристрій працює наступним чином В процессі волочіння дріт протягують крізь послідовно розташовані волоки, між якими встановлено пристрій для складних коливань дроту, та робить кілька обертів навколо привідного ролика 8 Крізь відкриті зубчаті передачи 7 обертання передається на обертову обойму 3, в якій розташована вісь 4 з ексцентриковим роликом 5, що відхиляє дріт 6 від осі волочіння Регулювання траєкторії руху дроту відбувається за рахунок зміни ексцентреситета є ролика 5, та шляхом змінення положення ролика відносно осі волочіння При обертанні обойми 3 відбувається складне коливання дроту Це призводить до появи еффекту повздовжньої та поперечної вібрації дроту в площині, перпендикулярній осі волочіння, тобто динамічної взаємодії дроту та волоки, та запобігання виникненню тонельного ефекту у мастилі, що дозволяє зменшити сили тертя в осередку деформації на 35%, та, таким чином, знизити енергосилові параметри волочіння, та виробіток волок 00 42184 1 2 3 4 5 2 6 7 Фіг. 7 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
