Грунтообробний агрегат м.і.бездольного

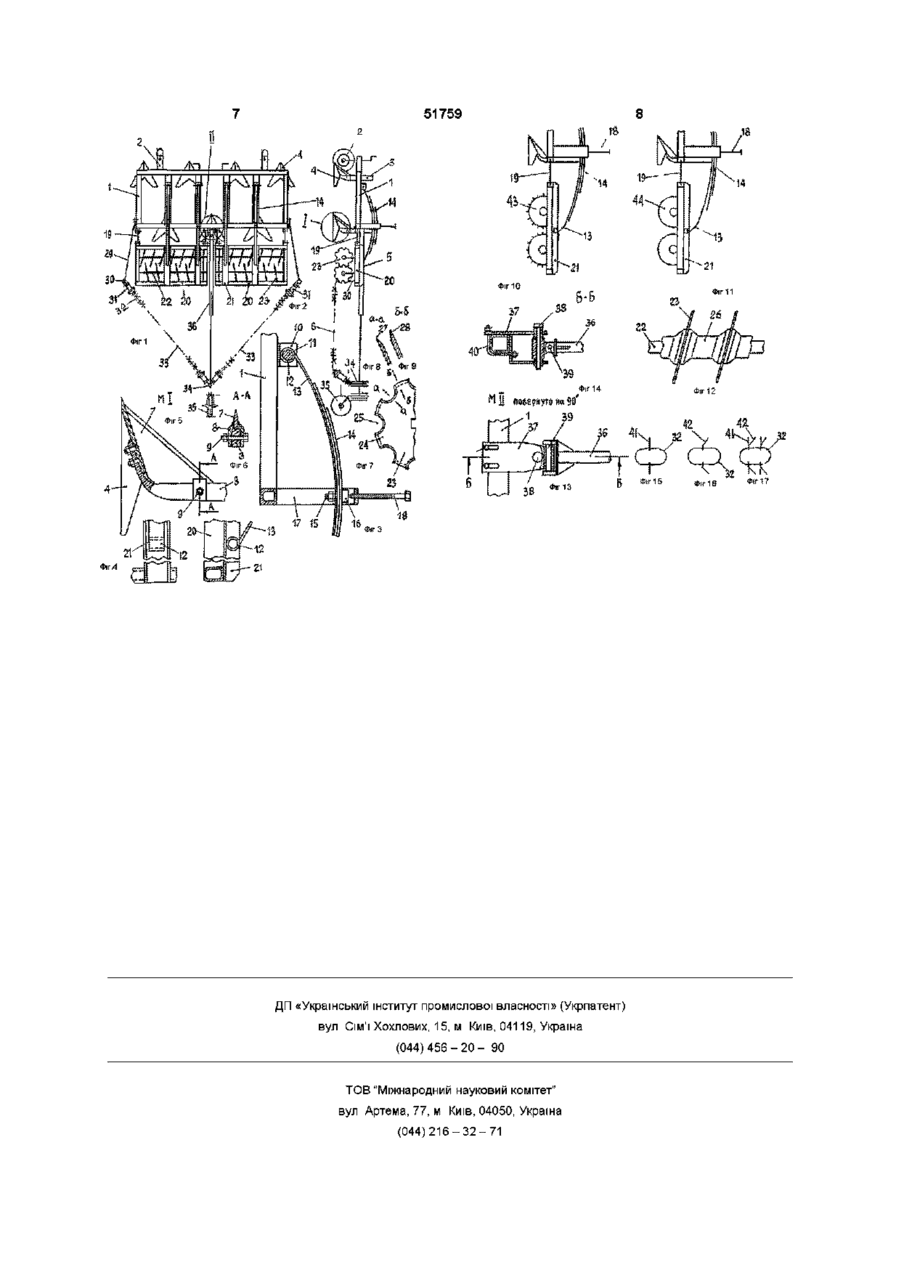

Ґрунтообробний агрегат, який містить навішений на самохідний транспортний засіб плоскоріз з встановленими на стояках підрізними лапами та шарнірно приєднану до нього дискову борону з плоскими похилими вирізними дисками, які мають на виступах односторонні різальні кромки та/або котки для подрібнення або ущільнення грунту, який відрізняється тим, що на плоскорізі шарнірно закріплені одними кінцями поздовжньо розташовані кривизною вверх листові ресори, ВІЛЬНІ КІНЦІ яких опираються на дискову борону або котки та жорстко закріплені, які охоплюють середини ресор, вертикальні рамки з натискними гвинтами для навантаження ресор, а на підрізних лапах плоскоріза жорстко закріплені, знімно з'єднані із стояками ножі, які розташовані у вертикальних площинах похило у бік, протилежний напрямку руху агрегата, при цьому на западинах вирізних дисків виконані односторонні різальні кромки, які направлені у протилежний бік різальних кромок на виступах вирізних дисків, а до плоскоріза додатково приєднана за допомогою поздовжніх штанг, які закріплені на його бокових сторонах, ланцюгова зубова борона, що обертається, яка виконана у вигляді двох модулів, які розташовані У-подібно, в плані з'єднаних одними кінцями зі стояками штанг, а іншими - зі стояком рухомої частини телескопічної штанги з самовстановлювальним колесом, яка закріплена у телескопічній штанзі, яка з'єднана з плоскорізом з можливістю обертання у вертикальній та горизонтальній площинах О Винахід відноситься до області сільського господарства та направлений на створення комбінованого ґрунтообробного агрегату, який призначений для основної та передпосівної обробки ґрунту без обороту пласта у районах з недостатнім зволоженням Відомий культиватор - подрібнювач КР-4,5, який містить плоскоріз з встановленими на його стояках підрізними лапами та шарнірно приєднаних до нього дискову борону з плоскими похилими вирізними дисками, які мають на виступах односторонні різальні кромки, який навішується на самохідний транспортний засіб У культиваторі - подрібнювачі передбачена установка замість дискової борони або сумісно з нею катків - розпушувачів або ущільнюючих катків /Див культиватор - розпушувач начіпний КР-4,5, опис конструкції, Калинівський ремонтномеханічний завод 1999р - найближчий аналог/ У найближчому аналізі передбачене послідовне приєднання до самохідного транспортного засобу декількох ґрунтообробних знарядь, які характеризують ґрунтообробний агрегат Відомий ґрунтообробний агрегат забезпечує передпосівну підготовку ґрунту, але має суттєві недоліки, які містяться у невисокій якості обробки важких запливаючих та задернілих ґрунтів, а також у високій металоємкості ґрунтообробних знарядь, що входять у агрегат та енергоємність процесу обробки ґрунту Це викликано тим, що на стояках плоскорізних лап плоскорізу зависає коріння будяків та пожнивні залишки, які збільшують опір руху агрегату та забруднюють поверхню обробляємого поля періодичним накопиченням скинутих бур'янів, а вирізні диски борони, які не мають різальної кромки на западинах, не забезпечують перерізування коріння, стернових залишків та бур'янів, які потрапили в зону впадини, не забезпечують стійкий хід по глибині обробки, викликають необхідність виконувати дискову борону металомісткою або встановлювати на ній баластні ящики Це погіршує якість обробки ґрунту та збільшує металоємкість агрегатуючих знарядь та енергоємність технологічного процесу Кільчаті та ущільнюючі ґрунт катки не забезпечують якісного подрібнення ґрунтових брил та ущі ю ю 51759 льнюють ґрунт нерівномірно по напрямку руху агрегату, так як часто їх маса зависає на окремих брилах та не впливає на ґрунт по всій ширині захоплення Вони не забезпечують необхідного вирівнювання ґрунту, так як не перемішують його, для заповнювання нерівностей, а лише вдавлюють, що призводить до різної ЩІЛЬНОСТІ ґрунту та створює проблему нерівномірності висівання насіння по глибині загартування У відомому агрегаті не забезпечується й планування ґрунту по діагоналі подібно до грейферної лопати, вичісування та винесення на денну поверхню або загортання у ґрунт коріння, стержневих залишків та бур'янів З цієї причини відомий агрегат не забезпечує якісну підготовку ґрунту до посіву, а його недоліки перешкоджають досягненню технічного результату Задачею винаходу є створення ґрунтообробного агрегату з таким набором та послідовним розташуванням сільськогосподарських знарядь, раціональним використанням маси дискової борони та застосування баластних вантажів на здійснення технологічного процесу, удосконалення робочих органів, включенням в набір нових знарядь, при якому забезпечується висока якість обробки ґрунту, збереження ґрунтової вологи, що забезпечує активність сходів рослин, раціонального використання потужності тягаря та підвищення продуктивності за рахунок виконання роботи на високих швидкостях Технічним результатом винаходу є підвищення якості та продуктивності передпосівної обробки ґрунту, зниження витрат ґрунтові вологи до 600м /га, зменшення металоємкості агрегату та зниження енергоємності процесу обробки грунту Зазначений технічний результат досягається за допомогою того, що у ґрунтообробному агрегаті, який містить навішуваний на самохідний транспортний засіб плоскоріз з встановленими на його стопках підрізними лапами та шарнірне приєднаний до плоскорізу дискової борони з плоскими похилими дисками, які мають на виступах односторонні різальні кромки, та /або/ катками для подрібнення ґрунтових глибин або ущільнення ґрунту, на плоскорізі шарнірне закріплені одним кінцем поздовжньо розташовані кривизною вверх одно- або багатолистові ресори, ВІЛЬНІ КІНЦІ ЯКИХ опираються на дискову борону або катка На плоскорізі закріплено розташовані над серединою ресор вертикальні рами з натискними гвинтами для навантаження ресор На підрізних лапах плоскорізу жорстко закріплені з'ємно з'єднані зі стояками ножі, що розташовані у вертикальній площині, похило в протилежному напрямку руху агрегату На западинах вирізних дисків виконані односторонні різальні кромки, що направлені у протилежний бік різальних кромок на виступах дисків До плоскорізу додатково приєднана за допомогою поздовжніх штанг, які закріплені на його бокових сторонах, ланцюгова борона, що обертається, яка виконана у вигляді двох модулів, з'єднаних одними кінцями зі стоїками штанг, а іншими - зі стояками телескопічної штанги з само встановлювальними колесами, закріпленою у телескопічній штанзі, з'єднаною з плоскорізом з можливістю обертання у вертикальній та горизонтальній площинах Ланцюгова зубова борона, що обертається, У подібні розпушуючі зубці, які вигнуті у бік поздовжніх вісей ланок ланцюга - виконують функції кришителя глибин, вирівнювача та планувальника ґрунту, що працює не по ходу, а по діагоналі руху агрегату Причинно - наслідковий зв'язок сукупності суттєвих ознак та досягаемого технічного результату полягає в тому, що шарнірне кріплення одними кінцями поздовжньо розташованих у вертикальній площині одно- або багато-листових ресор з натискними гвинтами для їх навантаження, ВІЛЬНІ КІНЦІ яких /ресор/ опираються на дискову борону, дозволяє у процесі роботи на різних станах та ступенях забрудненості рослинними залишками ґрунтів, переносити масу плоскорізу на дискову борону та навантажувати и у більших межах розвантажуючи колесо плоскорізу, коли він задньою частиною опирається на дискову борону підресорне, що забезпечує стабільність ходи плоскорізу по глибині та заглиблення дисків у ґрунт на розрахункову глибину без збільшення маси дискової борони Жорстке закріплення ножів, розташованих у вертикальній площині похило у бік протилежний рухові агрегату та з'ємне приєднання до стояка плоскорізу дозволило поліпшити якість різання за рахунок ковзання бур'янів та ґрунту по похилій різальній кромці, виключити забивання стояків корінням, кореневищами та стержневими залишками, усунути комкування ґрунту, зменшити енерговитрати та підвищити швидкість агрегату, а також легко провадити з'єм підрізних лап з ножами для перетопки Виконання на западинах вирізних дисків односторонніх, направлених у протилежний бік різальних кромок на виступах забезпечує краще різання коріння, стебла та стержньових залишків з боковим зміщенням їх та заправлянням у ґрунт дисками борони, що хитаються Додаткове приєднання до плоскорізу ланцюгової зубової борони, що обертається, яка складається з двох розташованих Уподібно в плані модулів, забезпечує добре кришення глибин та грудок ґрунту, вирівнювання та ідеальне планування поверхні ґрунту по діагоналі, перерозподілу рослинних залишків по поверхні, при цьому установка модулів в активному або пасивному варіантах вигнутих зубців в бік поздовжньої ВІСІ по ходу або проти ходу агрегату, забезпечує вичісування або заправлення рослинних залишків у ґрунт Все це у комплексі забезпечує досягнення технічного результату - забезпечує якісну передпосівну обробку ґрунту з раціональним використанням енергетичних та матеріальних ресурсів На фіг 1 показано ґрунтообробний агрегат, вид у плані, фіг 2 - те саме, вид збоку, фіг 3 - показане шарнірне кріплення переднього кінця ресори на плоскорізі з підрізними лапами, фіг 4 - показане положення вільного кінця ресори на дисковій бороні, вид у двох проекціях, фіг 5 - місце 1 на фіг 2, показане кріплення вертикального ножа підрізної лапи до стійки, фіг 6 - те саме, розріз А - А на фіг 5, фіг 7 - показаний вирізний диск борони, фіг 8 - розріз А - А на фіг 7, показана різальна, кромка на западині диску, фіг 9 - розріз Б - Б на фіг 7, показана різальна, кромка на виступі диску, фіг 10 показано приклад виконання ґрунтообробного аг 51759 регату з катками - розпушувачами /ланцюгову зубову борону не показано/, фіг 11 - те саме, з ущільнюючими катками, фіг 12 - показано прикріплення телескопічної штанги до плоскорізу, фіг 14 - те саме, розріз Б - Б на фіг 13, фіг 15 - показано ланку ланцюга модуля з однорядними прямими розпушуючими зубцями, фіг 16 - те саме з однорядними вигнутими у бік поздовжньої ВІСІ ланки розпушуючими зубцями, фіг 17 - те саме з дворядними прямими або вигнутими розпушуючими зубцями Ґрунтообробний агрегат /фіг 1 та 2/ складається із навішуваного самохідного транспортного засобу /не показано/ плоскорізу 1 з опорними колесами 2 та встановленими на ньому стояками 3 із з'ємними підрізними лапами 4, шарнірне приєднаний до плоскорізу дискової борони 5 та зарівнювача ґрунту 6 На підрізних лапах 4 приварені, розташовані у вертикальній площині похилі у бік протилежний напрямку рухе агрегату, ножі 7 з провушинами 8 для прикріплення до стійки 3 болтами 9 Зверху на плоскорізі 1 закріплені скоби 10 /фіг 3/, до яких вісями 11 шарнірно приєднані вушка 12 корінних листів 13 одно - або багатолистових ресор 14, наприклад автомобільного типу, розташованих кривизною вверх та приєднаних разом стяжними болтами 15, які мають зверху підп'ятники 16 Над серединами ресор 14 та плоскорізу 1 прикріплені вертикальні рамки 17 з натискними гвинтами 18 для впливу на підп'ятники 16 при навантаженні ресор 14, /фіг 1 та 2/ поводками 19 шарнірно приєднані секції 20 з батареями дискової борони 5 та поздовжніми напрямними 21, на середини яких вільно опираються другі вушка 12 /фіг 4/ корінних листів 13 На кожній батареї дискової борони 5 на квадратній ВІСІ 22 /фіг 12/, встановленої з можливістю обертання, похило встановлені на відстані один від одного плоскі вирізні диски 23 /фіг II з виступами 24 та вирізами 25, між якими розташовані шпульки 26 з похилими відносно ВІСІ 22 привалочними поверхнями На виступах 24 та вирізах 25 дисків 23 утворені односторонні, направлені у протилежні боки різальні кромки 27 та 28 Батареї дискової борони 5 встановлені на секціях 20 у два ряди, при цьому диски 23 задніх батарей зміщені відносно передніх для кращого крошіння пласту ґрунту 3 ЗОВНІШНІХ сторін плоскорізу 1 на поздовжніх штангах 29 /фіг 1 та 2/ закріплені стояки ЗО з можливістю перестановок по висоті, на кінцях яких встановлені ВІСЬОВІ шарніри 31, які з'єднані із ланками 32 ланцюгових модулів 33 зарівнювача ґрунту 6 Другі КІНЦІ, ЩО розташовані У-подібно в плані модулів 33, аналогічним чином з'єднані із стаяком 34 самовстановлювального колеса 35, що закріплене на телескопічній штанзі 36 Другий кінець штанги 36 з'єднаний з шарніром 37, який має вертикальну 38 та горизонтальну 39 ВІСІ /фіг 13 та 14/, за допомогою хомутів 40 приєднаний до плоскорізу 1 На ланках 32 ланцюгових зубових модулів 33 зарівнювача ґрунту 6 закріплені однорядні та дворядні У-подібні прямі 41 або вигнуті 42 до позждовжніх вісей 32 розпушуючі зубці В інших прикладах виконання грунотобробного агрегату на секціях 20 можуть бути змонтовані катки-розгушувачі 43 або ущільнюючі катки 44, які аналогічним чином навантажуються ресорами 14 замість баластних вантажів Ґрунтообробний агрегат працює слідуючим чином В залежності від стану ґрунту та вимог агротехніки перед початком роботи вертикальним переміщенням коліс 2 встановлюють глибину обробки ґрунту підрізними лапами 4, потім провадять навантаження дискової борони 5 Для цього натискними болтами 18 рамок 17 передають зусилля через підп'ятники 16 стяжних болтів 15 на одноабо багатолистові ресори 14 При цьому, передні КІНЦІ корінних листів 13 шарнірно закріплені вушками 12 на плоскорізі 1 обертаються навколо ВІСІ 11, другі вушка 12 вільно ковзають по напрямну 21 секцій 20 дискової борони 5 або катківрозпушувачів 43, або ущільнюючих катів 44 та передають на них частину маси плоскорізу 1 з підрізними лапами 4, заглиблюючи диски 23 або катки 43 або 44 у ґрунт Під час руху агрегату по полю, навішанийна самохідний транспортний засіб плоскоріз 1, опирається на колеса 2, а підрізні лапи 4, які жорстко закріплені на - стояки, заглиблюються у ґрунт та підрізають пласт на встановлену глибину При цьому, розташовані у вертикальній площині похилі ножі 7 розрізають пласт ґрунту з корінням будяків на поздовжні смуги Обертаючись внаслідок контакту з ґрунтом, вирізні диски 23, що коливаються, різальними кромками 27 та 28 на виступах 24 та вирізах 35, внаслідок передачі частини маси плоскорізу 1 на дискову борону 5 за допомогою ресор 14, що працюють у автоколивному режимі, розрізають смуги на вузенькі звивисті смужечки, забезпечуючи ефективне перерізання тонких та товстих стебел та коріння Оскільки диски 23 кожної батареї борти 5 встановлені під кутом до поздовжньої ВІСІ, за рахунок похилих привалюючих площин шпульок 26, та зміщені на половину кроку на слідуючий батареї, то при обертанні разом з віссю 22, вони здійснюють коливальний рух відносно напрямку руху агрегату /п'яні диски/ подібно рухові косої шайби В результаті цього забезпечується розпушування розрізаних ґрунтових смуг на дрібні грудки, різнонаправлені різальні кромки 27 та 28 на виступах 24 та вирізах 25 дисків 23 в момент розрізу коріння відсуває його із площини розрізу, що суттєво зменшує зусилля різання Після ЦЬОГО зарівнювач 6 ґрунту, який виконаний у вигляді двох ланцюгових зубових модулів 33, розташованих У-подібно, в плані обертаючихся навколо поздовжньої ВІСІ внаслідок контакту з ґрунтом Уподібних прямих 41 або вигнутих 42 у бік поздовжніх вісей ланок 32 розпушуючих зубців, інтенсивно розпушує грудки ґрунту, переміщує ґрунт по діагоналі, вичісує коріння на поверхню та добре вирівнює та планує ґрунт, забезпечує кінцеву його підготовку до посіву Застосування ґрунтообробного агрегату, що заявляється, дозволяє найбільш раціонально використовувати енергетичні засоби та питому металоємкість ґрунтообробних зарядь, що входять до агрегату та здійснити повну та якісну підготовку ґрунту, яка задовольняє усім вимогам агротехніки до передпосівних робіт 51759 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
