Пристрій для групового клепання

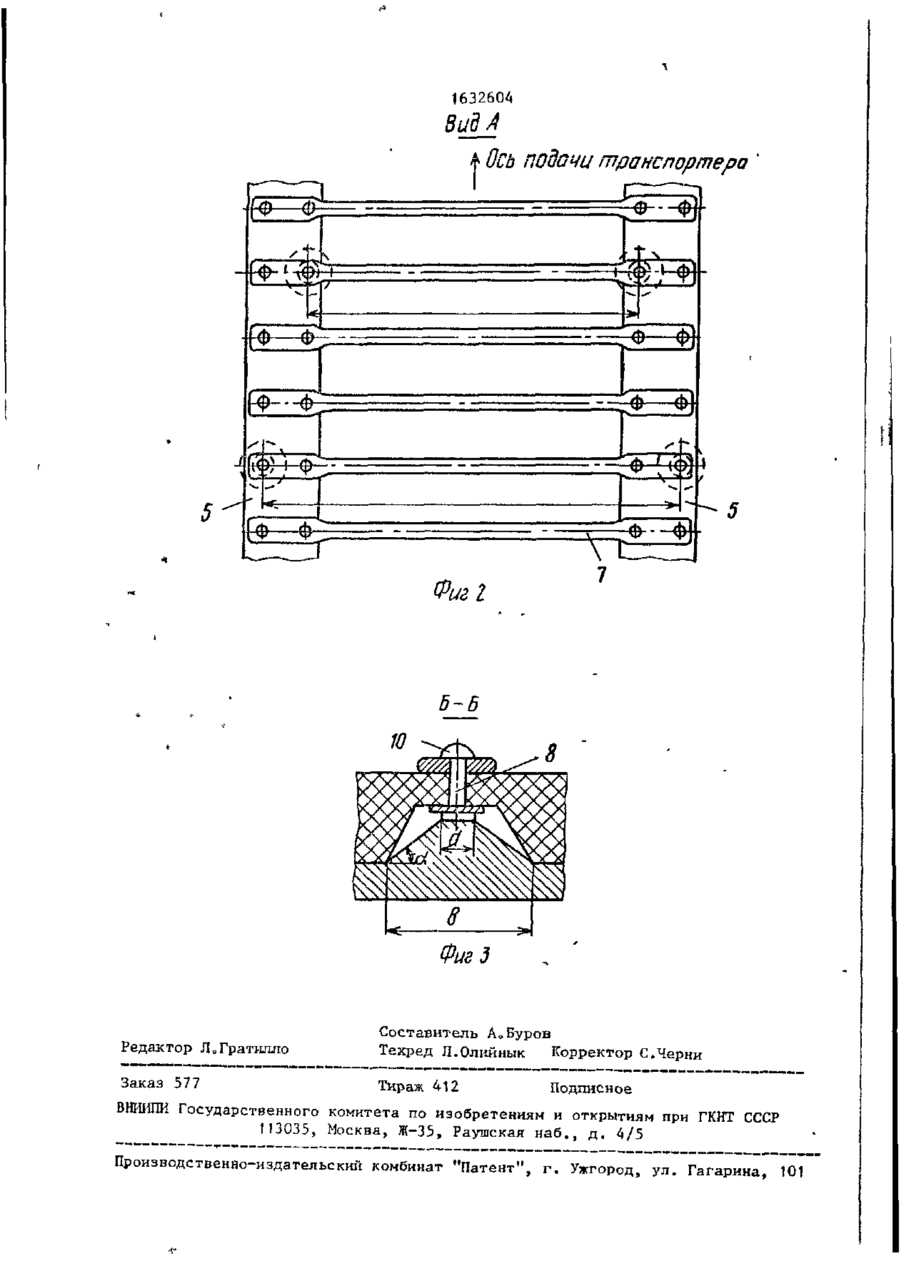

Изобретение относится к машино строению, в частности к устройствам для групповой клепки„ Цель - повышение производительности и качества при клепке эластичного полотна пруткового транспортера,, Устройство содержит основание 1, на котором выполнены фиксируюьіие выступы 2 трапециевидной формы» Над основанием смонтированы клепальные' головки с развальцовочными инстурментами 4 0 Транспортер с предварительно установленными заклепками устанавливают на основаниве При этом зацепы 6 располагаются между фиксирующими выступами 2 О Клепальные головки 3, опускаясь, осуществляют образование двух пар замыкающих головок, После этого головки 3 поднимают вверх и осуществляют подачу траипортера на шаг величиной С 1 з»п. ф-лы, 3 илч t \ ш 4 ,1 і Направление подоги транспортера 1632604 Изобретение относится к области машиностроения, а частности к устройствам, предназначенным для сборки клепкой эластичного полотна прут- с кового транспортераа Целью изобретения является повышение производительности и качества при клепке эластичного полотна пруткового транспортера., 10 На фиг.1 представлено устройство общий вид; на сриго2 - вид А на фиг»1; на фиг о 3 - сечение Б-Б на фиг о 1* Устройство содержит основание 1, на котором выполнены биксирующие вы- 15 ступы 2 трапециевидной формы. Над основанием смонтированы клепальные головки 3 с развальцовочными инструментами h. Клепальные головки над основанием 20 размерены попарно с различными межосевыми расстояниями в каждой из пар и Транспортер представляет собой два эластичных полотна 5 с зацепами 6, выполненными на одной стороне полот- 25 на, и размещаемыми на плоской поверхности полотен прутками 7. Последние крепятся к эластичным полотнам, например, двумя парами заклепок 8 на каждом концеt Межосевое расстоя30 ниє в каждой из пар клепальных головок (Х,У) выбраны исходя из конкретного размера прутков 70 Это позволяет осуществить одновременное расклепывание двух пар заклепок с 35 каждой стороны транспортерао полнены волнообразной формы 9 О Транспортер с предварительно установленными наклепками и подкладными шайбами устанавливают на. основание устройства,, При этом зацепы 6 располагаются между фиксирующими выступами 2„ Клепальные головки своими развальцовочными инструментами осуществляют образование сразу двух пар замыкающих головок 10/о После этого расклепывающие головки 3 поднимают вверх и осуществляют подачу транспортера на шаг величиной С о Выполнение волнообразной поверхности 9 основания вне рабочей зоны (вне зоны расположения клепальных головок) способствует стабильности подачи полотна транспортера без сбоев и боковых перекосов о Экономический эффект при внедрении предлагаемого изобретения обеспечивается за счет повышения производительности0 Ф о р м у л а и з о б р е т е н и я 1„ Устройство для групповой клепки, содержащее основание для размещения клепаемого изделия со смонтированными на нем клепальными головками с развальцовочным инструментом, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности и качества при клепке эластичного полотна пруткового транспортера, основание выполнено с выступами трапеРазмер Ъ нижнего основания фиксициевидной формы для фиксации ленты рующих выступов выбирают равным растранспортера, меньшее основание котостоянию между двумя соседними зацерых оОращено в сторону клепальных пами эластичного полотнао 40 головок, а последние установлены поРазмер d верхнего основания фикпарно относительно оси подачи клесирующих выступов выбирают равным паемого изделия с разными межосевыдиаметру закладной головки заклепки„ ми расстояниями в каждой из пар, Указанный выбора размеров Ъ и d позволяет осуществить точную фиксацию 45 2 о Устройство по п.1, о т л и заклепок относительно развальцовочч а ю щ е е с я тем, что фиксируюяых инструментов, а также получить щие выступы основания вне зоны клеминимальное значение угла об пальных головок выполнены волнообразрабочей зоны выступы ной формы о 1632604 Вид A Ось подачи транспортера Фиг I 5-5 ттшмmm в > ФигЭ Редактор ЛоГратилло Составитель АоБуров Техред Л.Олийнык Корректор С.Черни Заказ 577 Тираж 412 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
