Пристрій для очистки пляжів

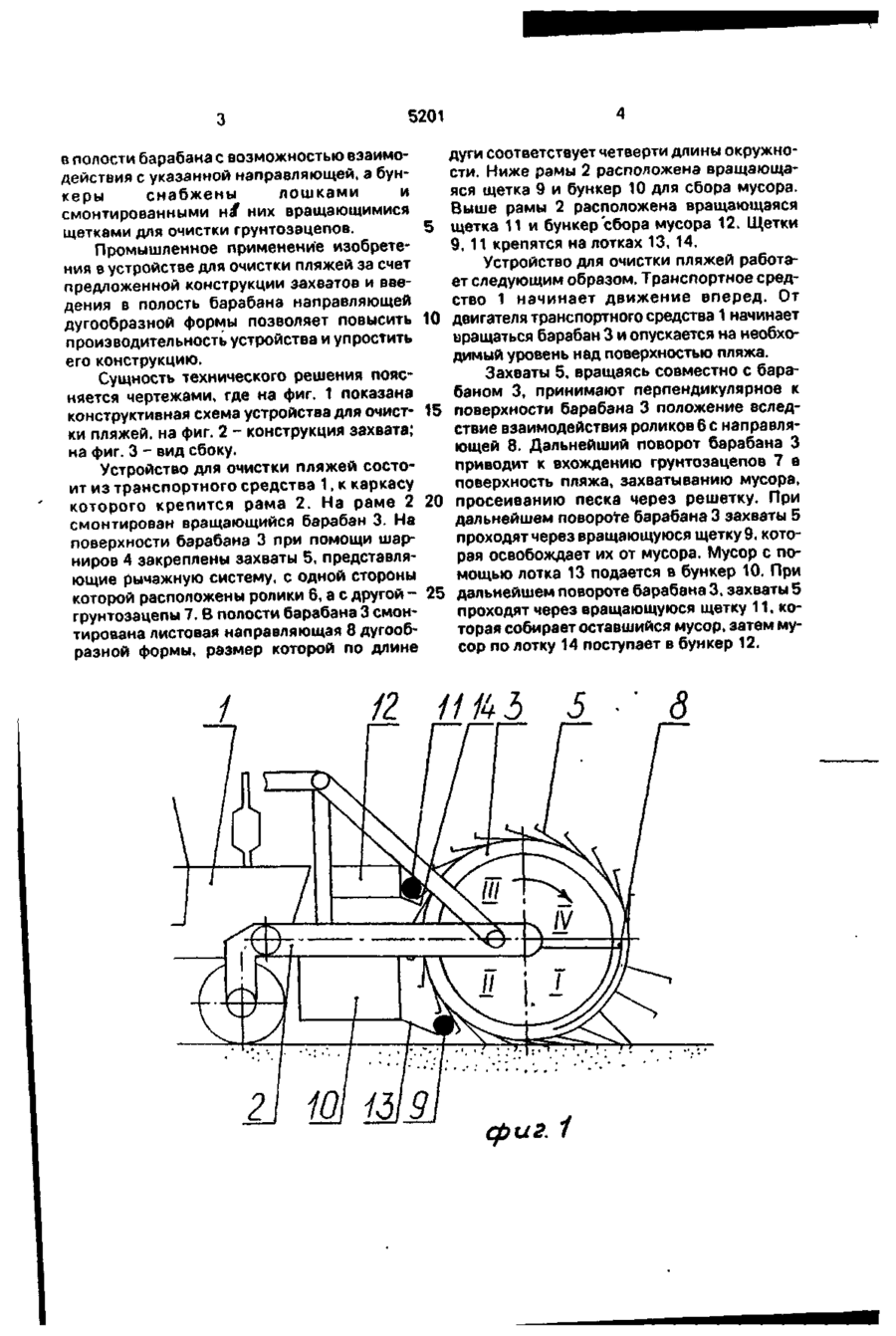

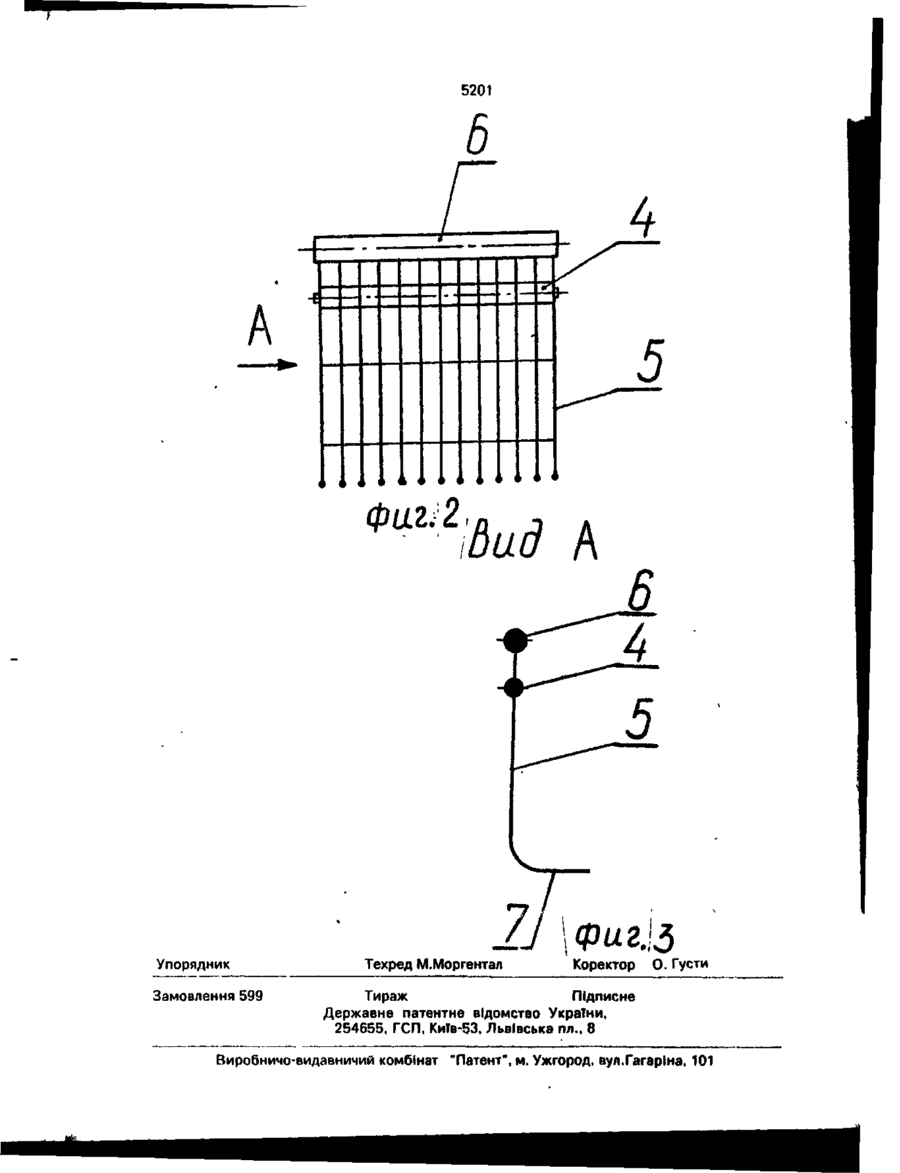

Устройство для очистки пляжей, содержащее установленную на транспортном средстве раму с закрепленными на ней буккерами для мусора и вращающимся барабаном с захватами, о т л и ч а ю щ е е с я тем, что в полости барабана смонтирована листовая направляющая дугообразной формы, размер которой подлине дуги соответствует четверти длины окружности, а захваты, закрепленные на поверхности барабана шарнирно, образованы каждый двуплечим рычагом с роликом'на одном конце и грунтозацепом - на другом и имеют решетчатую структуру, причем ролик захвата размещен в полости барабана с возможностью взаимодействия с указанной направляющей, а бункеры снабжены лотками и смонтированными на них вращающимися щетками для очистки грунтозацепов. С > Предполагаемое изобретение относится к коммунальному машиностроению, в частности к механизмам для уборки песчаных пляжей и территорий. Наиболее близким техническим решением к предполагаемому изобретению является устройство, содержащее вращающийся барабан с захватами, бункер, в который поступает мусор, подаваемый с транспортера на просеивающий от песка грохот,-а также следящую систему и транспортное средство [1]. Недостатками такого устройства являются низкая производительность и сложность конструкции. Конструкция захватов и неподвижное соединение их с вращающимся барабаном предполагает выкапдоашт песка с мусо-* ром, а затем просеиврние его через грохот. Разделение операцийхнижает производительность устройства 4»'усложняет его конструкцию. В основу изобретения поставлена задача усовершенствования устройства для очистки пляжей путем обеспечения возможности совмещения операции захвата и просеивания, чем достигается повышение производительности устройства и упрощается его конструкция. Поставленная задача решается тем, что в устройстве для очистки пляжей содержащем установленную на транспортном средстве раму с закрепленными на ней бункерами для мусора и вращающимся барабаном с захватами, согласно изобретению в полости барабана смонтирована листовая направляющая дугообразной формы, размер которой по длине дуги соответствует четверти длины окружности, а захваты закреплены на поверхности барабана шарнирно, образованы каждый двуплечим рычагом с роликом на одном конце и грунтозацепом - на другом и имеют решетчатую структуру, причем ролик захвата размещен J сл ю о о 5201 дуги соответствует четверти длины окружнов полости барабана с возможностью взаимости. Ниже рамы 2 расположена вращающадействия с указанной направляющей, а буняся щетка 9 и бункер 10 для сбора мусора. керы снабжены лошками и Выше рамы 2 расположена вращающаяся смонтированными на* них вращающимися 5 щетка 11 и бункер сбора мусора 12. Щетки щетками для очистки грунтозацепов. 9, 11 крепятся на лотках 13, 14. Промышленное применение изобретеУстройство для очистки пляжей работания в устройстве для очистки пляжей за счет ет следующим образом. Транспортное средпредложенной конструкции захватов и ввество 1 начинает движение вперед. От дения в полость барабана направляющей 10 двигателя транспортного средства 1 начинает дугообразной формы позволяет повысить вращаться барабан 3 и опускается на необхопроизводительность устройства и упростить димый уровень над поверхностью пляжа. его конструкцию. Захваты 5, вращаясь совместно с бараСущность технического решения поясбаном 3, принимают перпендикулярное к няется чертежами, где на фиг. 1 показана конструктивная схема устройства для очист- 15 поверхности барабана 3 положение вследствие взаимодействия роликов 6 с направляки пляжей, на фиг. 2 - конструкция захвата; ющей 8. Дальнейший поворот барабана 3 на фиг. 3 - вид сбоку. приводит к вхождению грунтозацепов 7 в Устройство для очистки пляжей состоповерхность пляжа, захватыванию мусора, ит из транспортного средства 1,к каркасу которого крепится рама 2. На раме 2 20 просеиванию песка через решетку. При дальнейшем повороте барабана 3 захваты 5 смонтирован вращающийся барабан 3. На проходят через вращающуюся щетку 9, котоповерхности барабана 3 при помощи шаррая освобождает их от мусора. Мусор с пониров 4 закреплены захваты 5, представлямощью лотка 13 подается в бункер 10. При ющие рычажную систему, с одной стороны которой расположены ролики 6, а с другой - 25 дальнейшем повороте барабана 3, захваты 5 проходят через вращающуюся щетку 11, когрунтозацепы 7. В полости барабана 3 смонторая собирает оставшийся мусор, затем мутирована листовая направляющая 8 дугообсор по лотку 14 поступает в бункер 12. разной формы, размер которой подлине фиг. 1 5201 I • Фаг.2 Упорядник Замовлення 599 bud А Техред М.Моргентал Фиг
