Диференціальний модуляційний радіометр
Номер патенту: 52117
Опубліковано: 10.08.2010
Автори: КУЦЕНКО ВОЛОДИМИР ПЕТРОВИЧ, Скрипник Юрій Олексійович, Ваганов Олексій Анатолійович, Шевченко Костянтин Леонідович
Формула / Реферат
Диференціальний модуляційний радіометр, що містить вимірювальну і опорну антени, виходи яких з'єднані з входами автоматичного НВЧ-перемикача, до виходу якого підключений НВЧ-підсилювач, генератор низької частоти, з'єднаний з керуючим входом автоматичного НВЧ-перемикача, фільтр нижніх частот, інтегратор і вольтметр, який відрізняється тим, що в нього додатково введені генератор НВЧ-шуму, смуговий НВЧ-фільтр, перемножувач НВЧ-сигналів, диференціальний підсилювач, другий інтегратор і автоматичний низькочастотний перемикач, вхід якого з'єднаний через фільтр нижніх частот з виходом перемножувача НВЧ-сигналів, один вхід якого з'єднаний з виходом НВЧ-підсилювача, до другого входу через смуговий НВЧ-фільтр підключений генератор НВЧ-шуму, виходи автоматичного низькочастотного перемикача з'єднані з входами першого і другого інтеграторів, до виходів яких через диференціальний підсилювач підключений вольтметр, а керуючий вхід автоматичного низькочастотного перемикача з'єднаний з керуючим входом автоматичного НВЧ-перемикача.
Текст

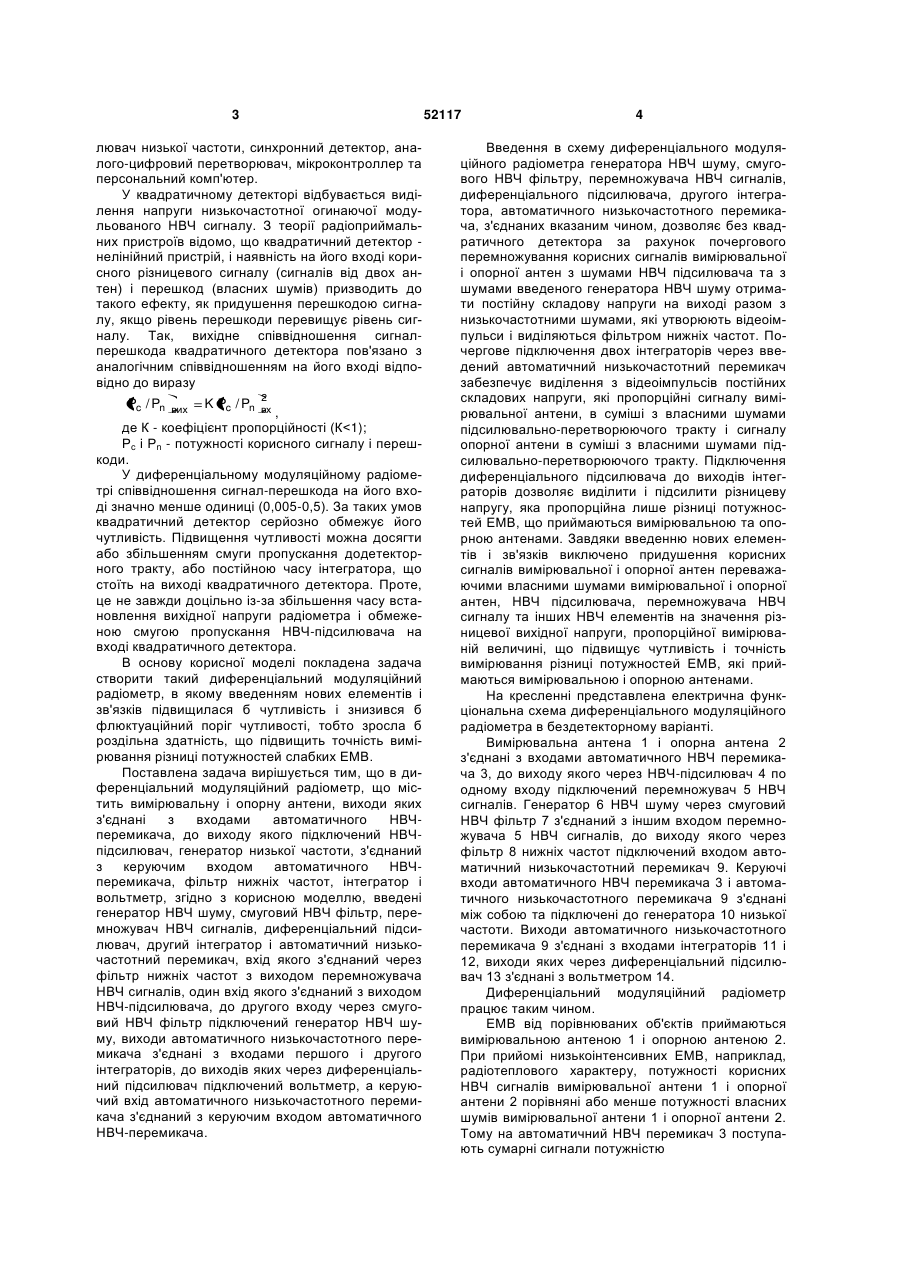

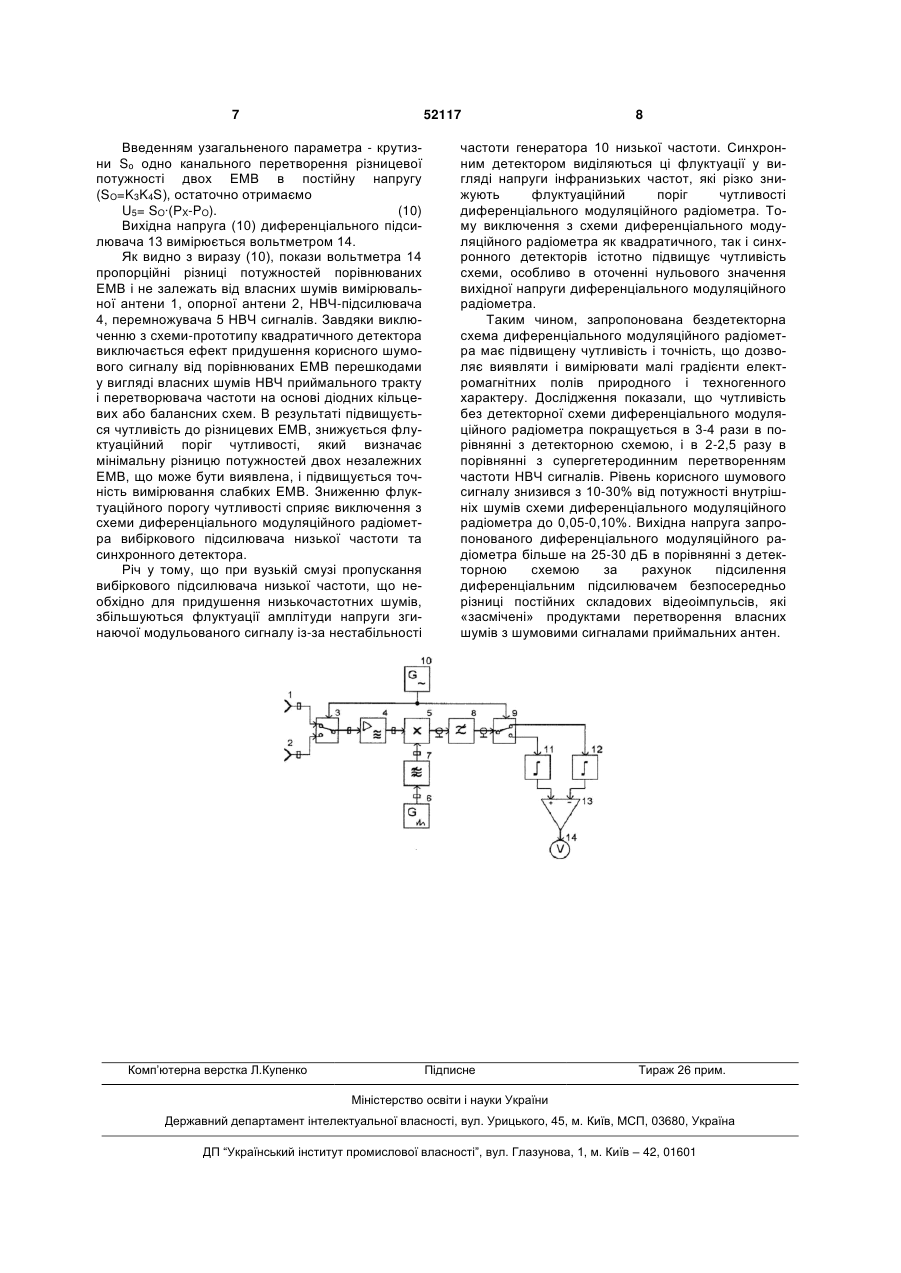

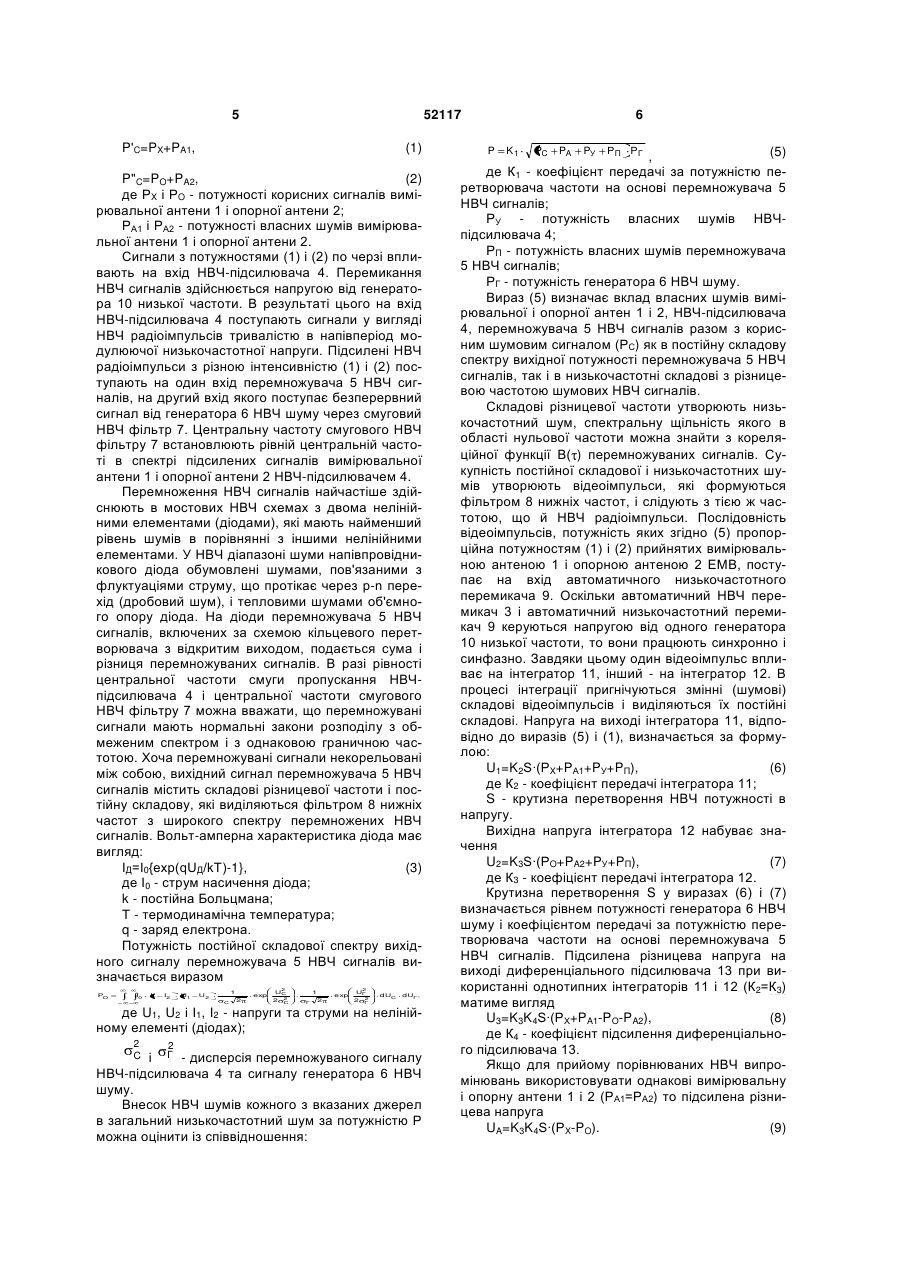

Диференціальний модуляційний радіометр, що містить вимірювальну і опорну антени, виходи яких з'єднані з входами автоматичного НВЧперемикача, до виходу якого підключений НВЧпідсилювач, генератор низької частоти, з'єднаний з керуючим входом автоматичного НВЧперемикача, фільтр нижніх частот, інтегратор і 3 52117 лювач низької частоти, синхронний детектор, аналого-цифровий перетворювач, мікроконтроллер та персональний комп'ютер. У квадратичному детекторі відбувається виділення напруги низькочастотної огинаючої модульованого НВЧ сигналу. З теорії радіоприймальних пристроїв відомо, що квадратичний детектор нелінійний пристрій, і наявність на його вході корисного різницевого сигналу (сигналів від двох антен) і перешкод (власних шумів) призводить до такого ефекту, як придушення перешкодою сигналу, якщо рівень перешкоди перевищує рівень сигналу. Так, вихідне співвідношення сигналперешкода квадратичного детектора пов'язано з аналогічним співвідношенням на його вході відповідно до виразу Pc / Pn вих K Pc / Pn 2 вх , де К - коефіцієнт пропорційності (К
ДивитисяДодаткова інформація
Назва патенту англійськоюDifferential modulation radiometer
Автори англійськоюSkrypnyk Yurii Oleksiiovych, Shevchenko Kostiantyn Leonidovych, Vahanov Oleksii Anatoliiovych, Kutsenko Volodymyr Petrovych
Назва патенту російськоюДифференциальный модуляционный радиометр
Автори російськоюСкрипник Юрий Алексеевич, Шевченко Константин Леонидович, Ваганов Алексей Анатольевич, Куценко Владимир Петрович
МПК / Мітки
МПК: G01R 29/08
Мітки: модуляційний, радіометр, диференціальний
