Пластинчастий теплообмінний апарат
Номер патенту: 52118
Опубліковано: 10.08.2010
Автори: Красуленко Інна Сергіївна, Гулієнко Сергій Валерійович
Формула / Реферат
Пластинчастий теплообмінний апарат, що містить пакет теплообмінних пластин, нерухому плиту та рухому плиту, яка ковзає по напрямних, який відрізняється тим, що затискання пакета теплообмінних пластин здійснюється за допомогою гідравлічного преса, який складається з циліндра, в якому розміщено поршень зі штоком, який іншим кінцем приєднаний до рухомої плити.
Текст

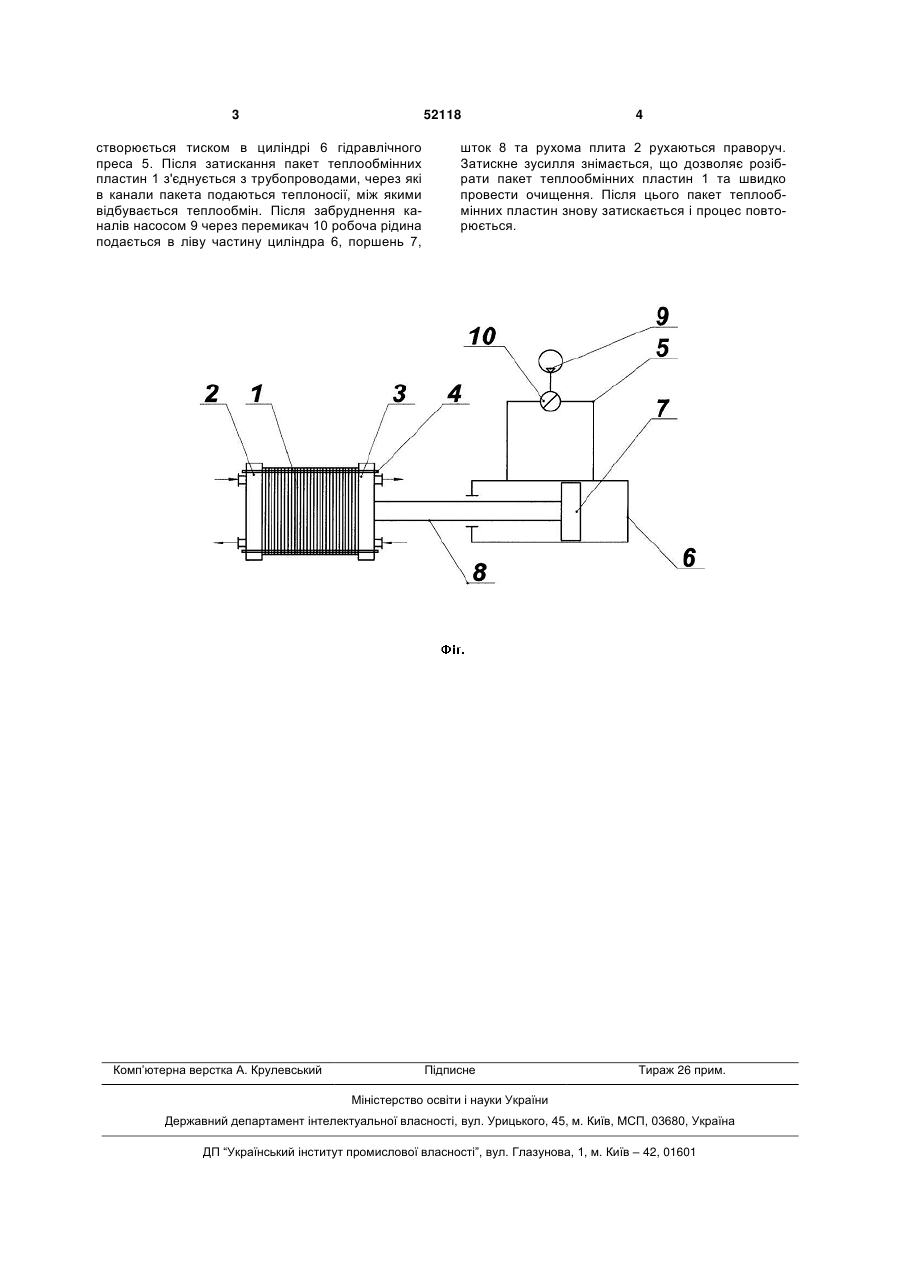

Пластинчастий теплообмінний апарат, що містить пакет теплообмінних пластин, нерухому плиту та рухому плиту, яка ковзає по напрямних, який відрізняється тим, що затискання пакета теплообмінних пластин здійснюється за допомогою гідравлічного преса, який складається з циліндра, в якому розміщено поршень зі штоком, який іншим кінцем приєднаний до рухомої плити. (19) (21) u201002786 (22) 11.03.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) КРАСУЛЕНКО ІННА СЕРГІЇВНА, ГУЛІЄНКО СЕРГІЙ ВАЛЕРІЙОВИЧ (73) КРАСУЛЕНКО ІННА СЕРГІЇВНА, ГУЛІЄНКО СЕРГІЙ ВАЛЕРІЙОВИЧ 3 52118 створюється тиском в циліндрі 6 гідравлічного преса 5. Після затискання пакет теплообмінних пластин 1 з'єднується з трубопроводами, через які в канали пакета подаються теплоносії, між якими відбувається теплообмін. Після забруднення каналів насосом 9 через перемикач 10 робоча рідина подається в ліву частину циліндра 6, поршень 7, Комп’ютерна верстка А. Крулевський 4 шток 8 та рухома плита 2 рухаються праворуч. Затискне зусилля знімається, що дозволяє розібрати пакет теплообмінних пластин 1 та швидко провести очищення. Після цього пакет теплообмінних пластин знову затискається і процес повторюється. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlate heat exchange apparatus
Автори англійськоюKrasulenko Inna Serhiivna, Huliienko Serhii Valeriiovych
Назва патенту російськоюПластинчатый теплообменный аппарат
Автори російськоюКрасуленко Инна Сергеевна, Гулиенко Сергей Валерьевич
МПК / Мітки
МПК: F28D 9/00
Мітки: апарат, теплообмінний, пластинчастий
