Пристрій для здійснення першої медичної допомоги

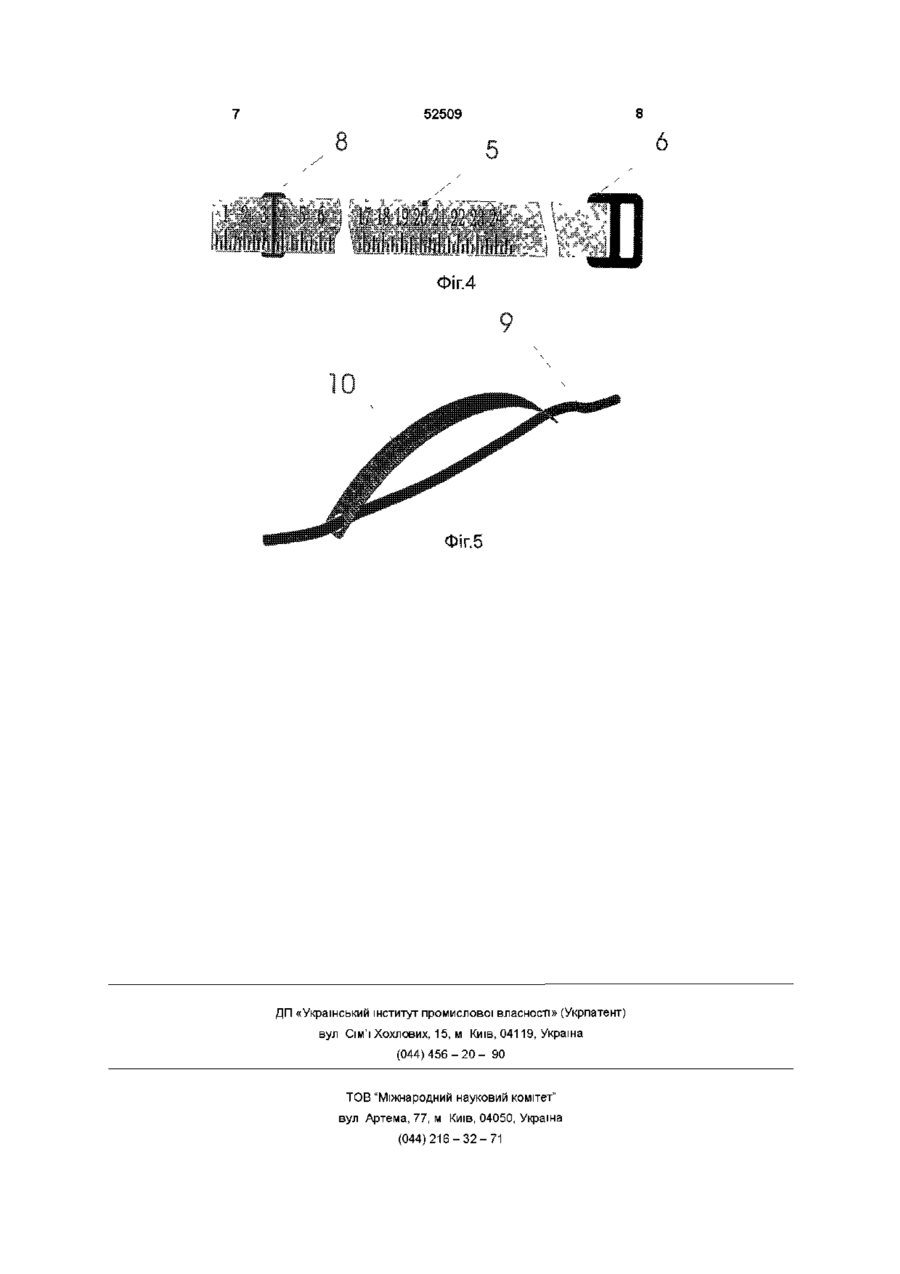

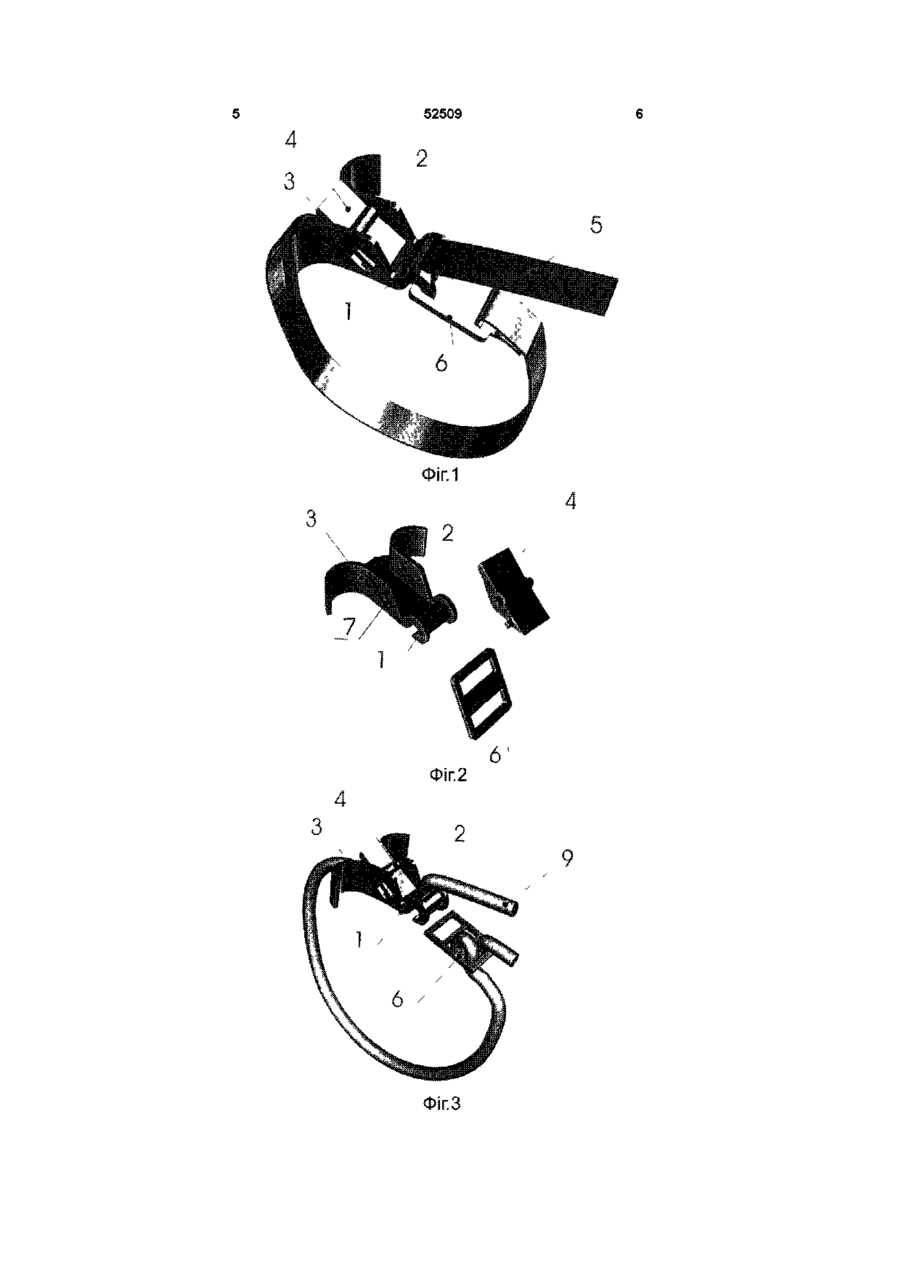

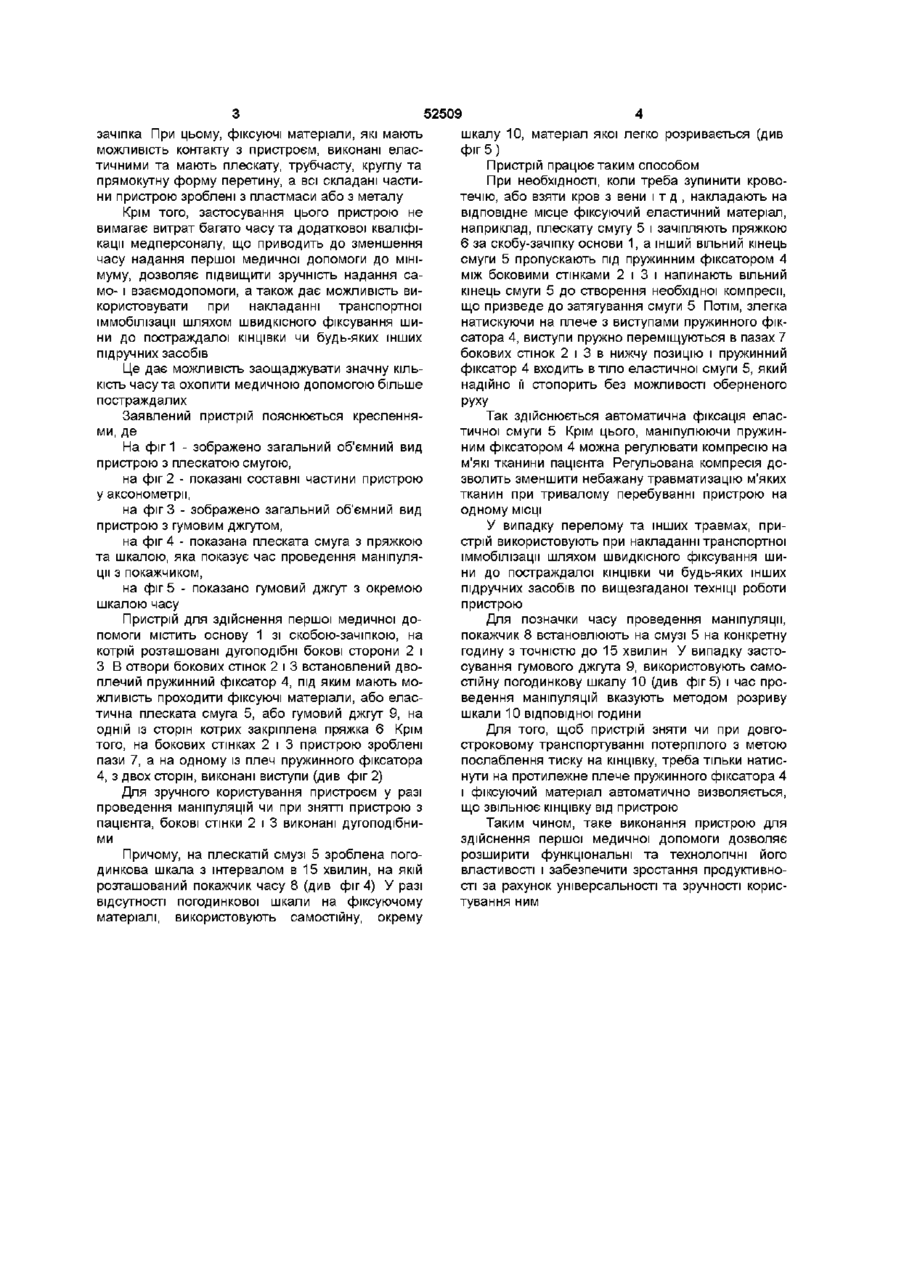

1 Пристрій для здійснення першої медичної допомоги, що містить основу з механізмом фіксації медичних матеріалів, який відрізняється тим, що основа виконана з дугоподібними боковими стінками, в отвори яких за допомогою осі встановлений двоплечий пружинний фіксатор, причому на одній із сторін основи виконана скоба-зачіпка 2 Пристрій за п 1, який відрізняється тим, що всі складені його частини виконані з пластмаси або з металу 3 Пристрій за п 1, який відрізняється тим, що фіксуючі медичні матеріали, які мають можливість контакту з ним, виконані еластичними та мають плескату, трубчасту, круглу та прямокутну форму перерізу Винахід відноситься до медицини, зокрема, до медичних приладів і може бути використаний для цивільної служби швидкої і невідкладної допомоги, особливо в екстремальних умовах та масових стихійних лихах, в Збройних Силах та в комплектації автомобільних і інших аптечок невідкладної медичної допомоги при кровотечах, при створенні венозного застою для пунктування вени при проведенні внутрішньовенних інфузій (крапельних та струменевих), при загрозі розвитку крашсиндрому, для швидкого шинування при необхідності накладання транспортної іммобілізації, забору крові з вени та інше ри пацієнта (див патент СРСР № 1805974 від 30 03 93р. А61М5/00) Недоліками цього пристрою є незручності для пацієнта, які обумовлені технікою його фіксації до хворого та вузькоцільове його призначення Також відомий пристрій для утримання медичних трубок, який містить основу з фіксуючим механізмом, розташований на одному із и КІНЦІВ (ДИВ Патент США № 5709665 від 05 06 96р. А61М 5/32) Причому, матеріал основи пористий і фіксація медичних матеріалів, зокрема трубок, здійснюється шляхом нанесення клею на центральну частину основи, потім визначають необхідний загин для користування та закладають трубки А другий вільний кінець основи перегинають ВДВІЧІ і заклеюють на центральній частині основи Так відбувається фіксація медичних трубок, крім того, клейовий шар оточує щонайменше одну трубку, який закріплює її подвійною смугою Відомо пристрій, виконаний у вигляді гумового джгута, який традиційно використовується для медичних цілей, зокрема, забору крові з вени, проведення внутрішньовенних інфузій та інше (див Довідник терапевта в ред проф Касірського І А , М , 1958р , стор 123, мал 14) Недоліками цього пристрою є небажана травматизація м'яких тканин КІНЦІВКИ при тривалому перебуванні джгута на одному МІСЦІ, ЩО спричиняє больові відчуття пацієнту, а зміщення м'яких тканин КІНЦІВКИ призводить до виходу голки з вени, що створює незручності, як для пацієнта, так і для медперсоналу Крім того, накладання такого джгута потребує додаткової кваліфікації медперсоналу Також відомий пристрій для внутрішньовенних ІН'ЄКЦІЙ, В якому жорстко фіксують кисть пацієнта за допомогою клейких стрічок Причому, одну із пар клейких фіксуючих стрічок приклеюють до шкі Недоліком цього пристрою є низький рівень його функціональності та ускладнення в користуванні таким пристроєм В основу винаходу поставлена задача розширити функціональні та технологічні властивості пристрою та забезпечити зростання його продуктивності за рахунок забезпечення зручності в користуванні у різних умовах медичного обслуговування шляхом виконання основи з дугоподібними боковими стінками, в отвори яких за допомогою осі встановлений двоплечий пружинний фіксатор, причому на одній із сторін основи виконана скоба о ю ю 52509 зачіпка При цьому, фіксуючі матеріали, які мають можливість контакту з пристроєм, виконані еластичними та мають плескату, трубчасту, круглу та прямокутну форму перетину, а всі складані частини пристрою зроблені з пластмаси або з металу Крім того, застосування цього пристрою не вимагає витрат багато часу та додаткової кваліфікації медперсоналу, що приводить до зменшення часу надання першої медичної допомоги до мінімуму, дозволяє підвищити зручність надання само- і взаємодопомоги, а також дає можливість використовувати при накладанні транспортної іммобілізації шляхом швидкісного фіксування шини до постраждалої КІНЦІВКИ ЧИ будь-яких інших підручних засобів Це дає можливість заощаджувати значну КІЛЬКІСТЬ часу та охопити медичною допомогою більше постраждалих Заявлений пристрій пояснюється кресленнями, де На фіг 1 - зображено загальний об'ємний вид пристрою з плескатою смугою, на фіг 2 - показані составы частини пристрою у аксонометрії, на фіг 3 - зображено загальний об'ємний вид пристрою з гумовим джгутом, на фіг 4 - показана плеската смуга з пряжкою та шкалою, яка показує час проведення маніпуляції з покажчиком, на фіг 5 - показано гумовий джгут з окремою шкалою часу Пристрій для здійснення першої медичної допомоги містить основу 1 зі скобою-зачіпкою, на котрій розташовані дугоподібні бокові сторони 2 і З В отвори бокових стінок 2 і 3 встановлений двоплечий пружинний фіксатор 4, під яким мають можливість проходити фіксуючі матеріали, або еластична плеската смуга 5, або гумовий джгут 9, на одній із сторін котрих закріплена пряжка 6 Крім того, на бокових стінках 2 і 3 пристрою зроблені пази 7, а на одному із плеч пружинного фіксатора 4, з двох сторін, виконані виступи (див фіг 2) Для зручного користування пристроєм у разі проведення маніпуляцій чи при знятті пристрою з пацієнта, бокові стінки 2 і 3 виконані дугоподібними Причому, на плескатій смузі 5 зроблена погодинкова шкала з інтервалом в 15 хвилин, на якій розташований покажчик часу 8 (див фіг 4) У разі відсутності погодинкової шкали на фіксуючому матеріалі, використовують самостійну, окрему шкалу 10, матеріал якої легко розривається (див фіг 5) Пристрій працює таким способом При необхідності, коли треба зупинити кровотечію, або взяти кров з вени і т д , накладають на відповідне місце фіксуючий еластичний матеріал, наприклад, плескату смугу 5 і зачіпляють пряжкою 6 за скобу-зачіпку основи 1, а інший вільний кінець смуги 5 пропускають під пружинним фіксатором 4 між боковими стінками 2 і 3 і напинають вільний кінець смуги 5 до створення необхідної компреси, що призведе до затягування смуги 5 Потім, злегка натискуючи на плече з виступами пружинного фіксатора 4, виступи пружно переміщуються в пазах 7 бокових стінок 2 і 3 в нижчу позицію і пружинний фіксатор 4 входить в тіло еластичної смуги 5, який надійно її стопорить без можливості оберненого руху Так здійснюється автоматична фіксація еластичної смуги 5 Крім цього, маніпулюючи пружинним фіксатором 4 можна регулювати компресію на м'які тканини пацієнта Регульована компресія дозволить зменшити небажану травматизацію м'яких тканин при тривалому перебуванні пристрою на одному МІСЦІ У випадку перелому та інших травмах, пристрій використовують при накладанні транспортної іммобілізації шляхом швидкісного фіксування шини до постраждалої КІНЦІВКИ ЧИ будь-яких інших підручних засобів по вищезгаданої техніці роботи пристрою Для позначки часу проведення маніпуляції, покажчик 8 встановлюють на смузі 5 на конкретну годину з точністю до 15 хвилин У випадку застосування гумового джгута 9, використовують самостійну погодинкову шкалу 10 (див фіг 5) і час проведення маніпуляцій вказують методом розриву шкали 10 відповідної години Для того, щоб пристрій зняти чи при довгостроковому транспортуванні потерпілого з метою послаблення тиску на кінцівку, треба тільки натиснути на протилежне плече пружинного фіксатора 4 і фіксуючий матеріал автоматично визволяється, що звільнює кінцівку від пристрою Таким чином, таке виконання пристрою для здійснення першої медичної допомоги дозволяє розширити функціональні та технологічні його властивості і забезпечити зростання продуктивності за рахунок універсальності та зручності користування ним 52509 ФІГ.1 чг.2 Фіг.З 52509 ФІГ.4 ФІГ. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
