Пристрій для кип’ятіння води

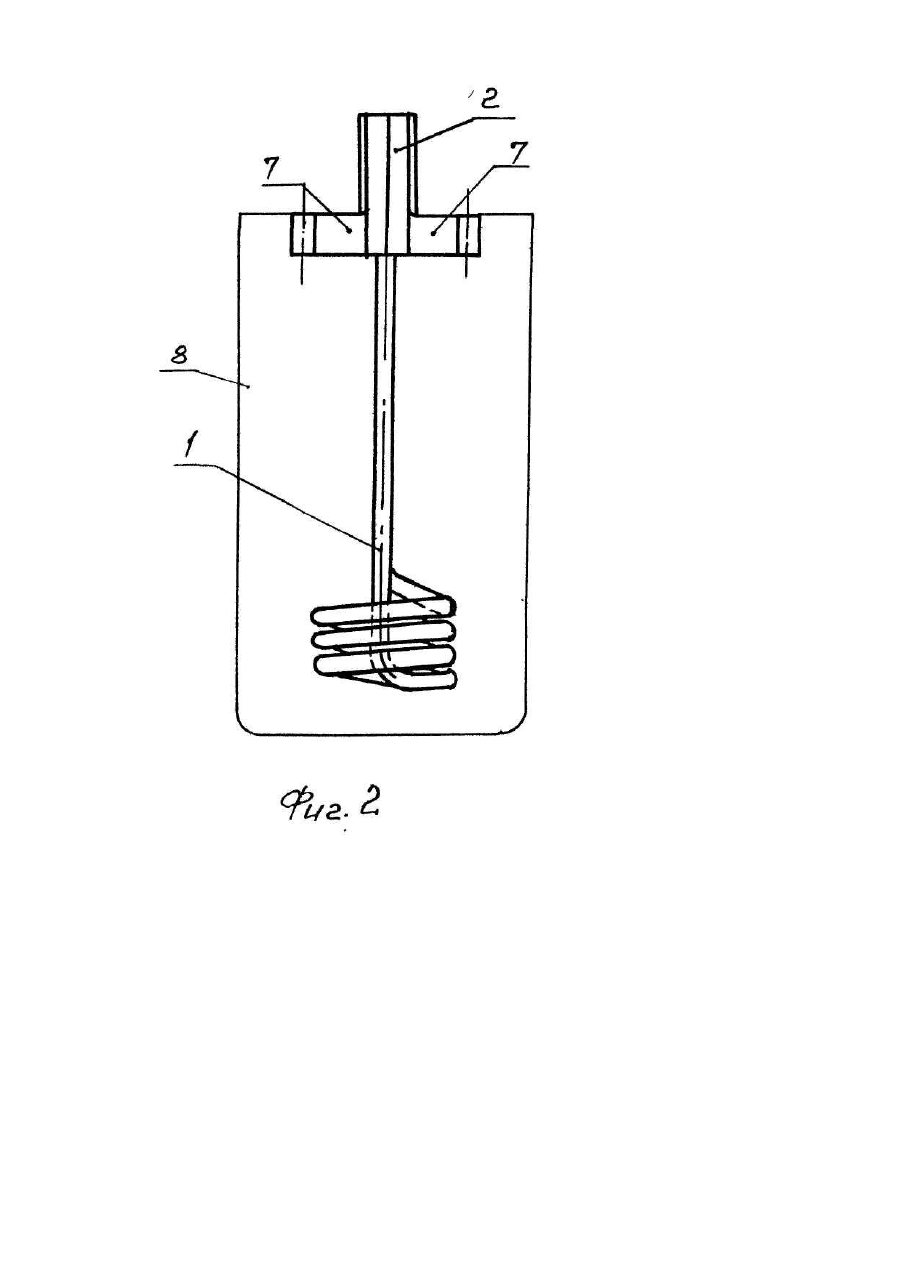

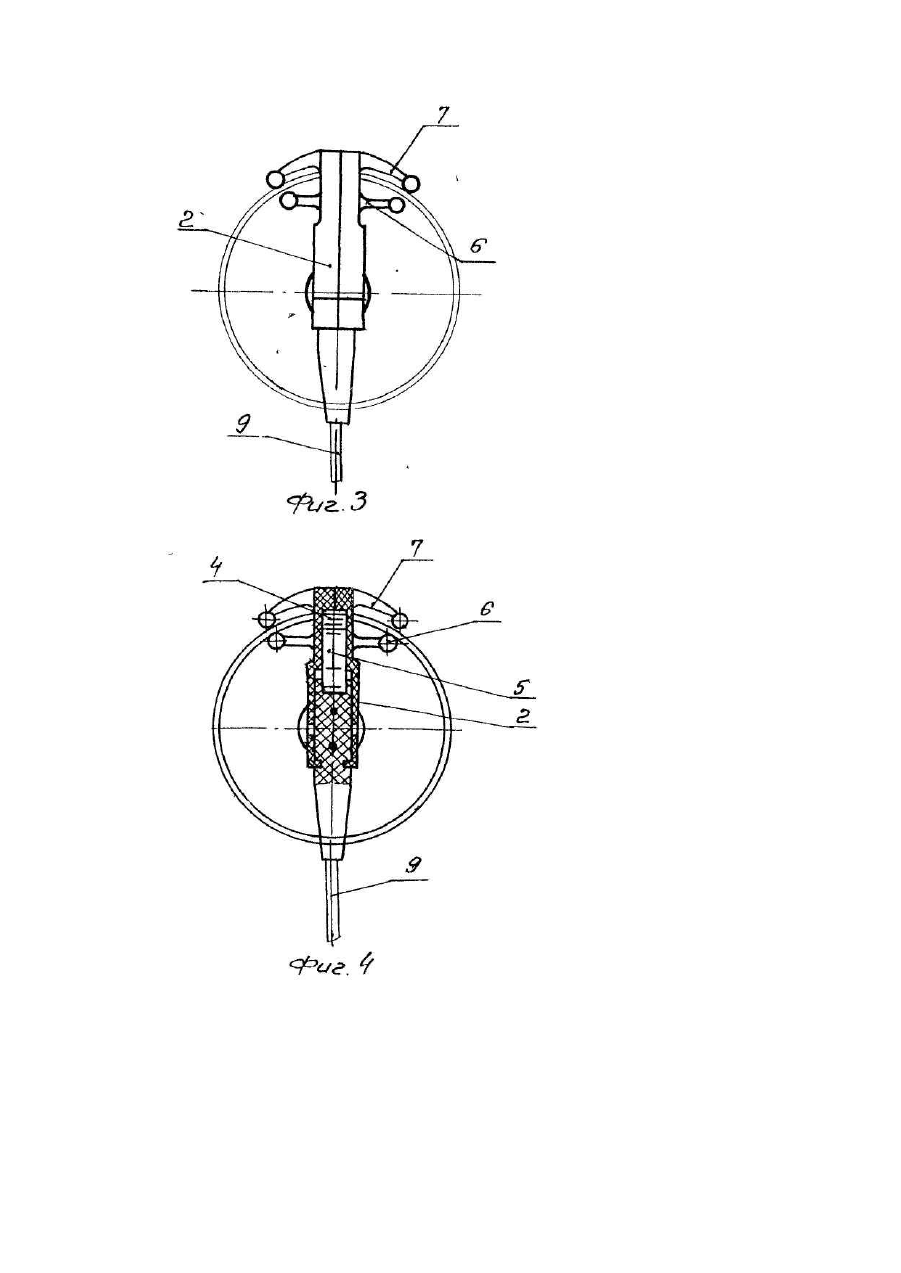

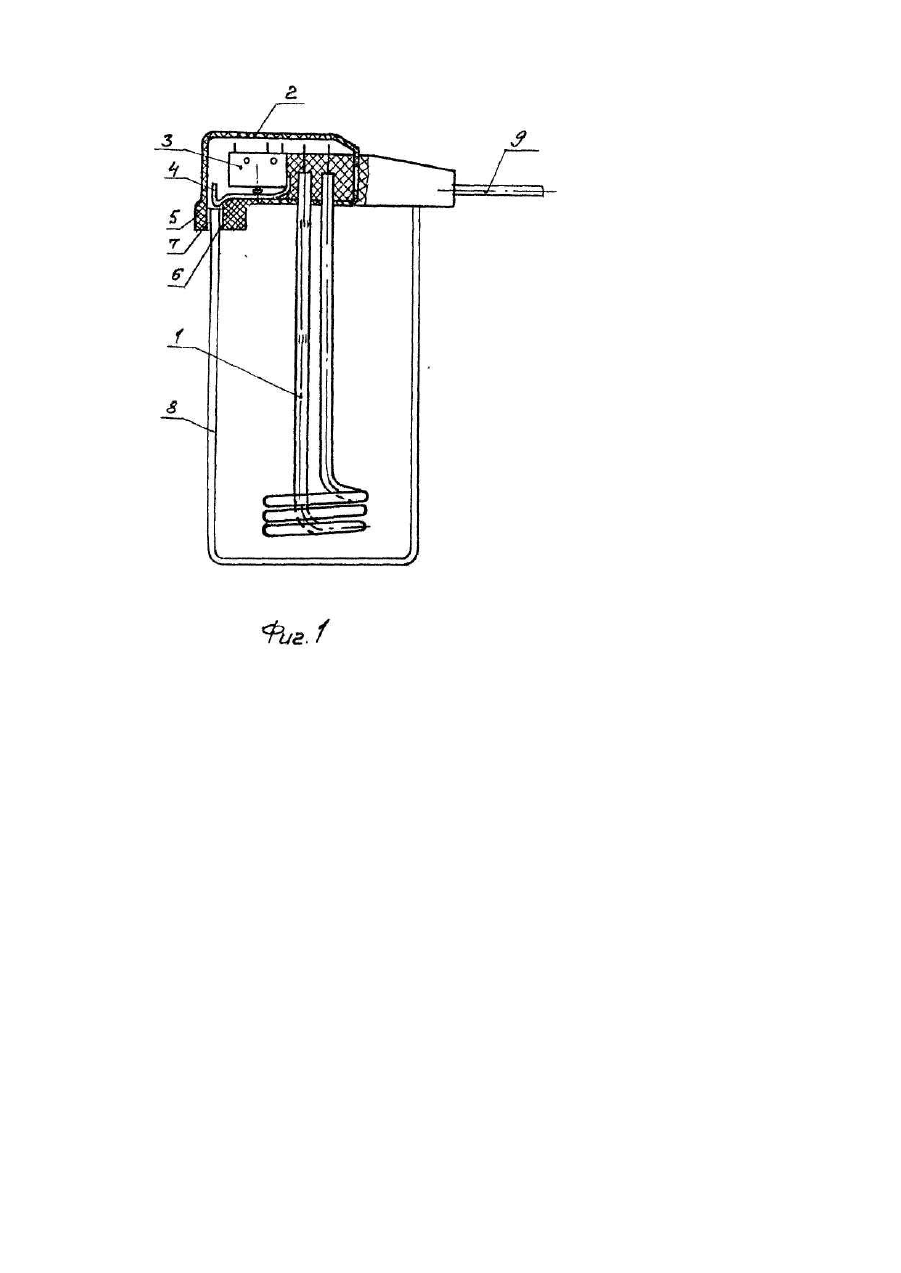

Полезная модель относится к бытовой технике с электронагревательными элементами и может использоваться для кипячения воды с целью приготовления кофе, чая и други х напитков. Прототипом полезной модели является устройство для кипячения воды, содержащее электронагреватель, выполненный в виде укрепленного в корпусе погруженого кипятильника и приспособление для отключения электронагревателя [1]. Недостаток такой конструкции состоит в том, что по условиям безопасности нагреватель работает от источника питания постоянного тока напряжением не более 24 В. В результате область применения этой конструкции ограничена. Поставленная в основу полезной модели задача заключается в усовершенствовании конструкции для кипячения воды путем выполнения корпуса в виде перекладины, имеющей на одном конце зажим-фиксатор для крепления устройства на стенке сосуда. Технической результат при осуществлении полезной модели заключается в обеспечении безопасности путем автоматического отключения нагревателя при извлечении кипятильника из сосуда. Поставленная задача решается тем, что в устройстве для кипячения воды, содержащем электронагреватель, укрепленный в корпусе погружного кипятильника, и приспособление для отключения электронагревателя, согласно полезной модели корпус имеет форму перекладины с зажимом фиксатора на одном конце для закрепления устройства на стенке сосуда, при этом перекладина снабжена пазом, в котором размещен изогнутый конец пружины микровыключателя. Кроме того, зажим-фиксатор может иметь упругие лапки, выполненные за одно цело с перекладиной. Совокупность существенных признаков полезной модели, включая выполнение корпуса в виде перекладины с пазом, пружиной, микровыключателем и зажимом-фиксатором, обеспечивают автоматическое отключение нагревателя при извлечении кипятильника из сосуда, и достижение указанного технического результата. Выполнение зажима-фиксатора с упругими лапками расширяет эксплуатационные возможности устройства, т.к. позволяет закреплять его на сосудах с различной толщиной стенки. На фиг. 1 изображен общий вид устройства для кипячения воды, продольный разрез; на фиг.2 - to же, вид сбоку; на фиг.3 -то же, вид в плане; на фиг.4 - то же, вид сверху, частичный разрез. Предлагаемое устройство для кипячения воды содержит электронагреватель 1 в виде укрепленного в корпусе 2 погружного кипятильника, приспособление для отключения электронагревателя, включающее установленные в корпусе 2 микровыключатель 3, пластинчатую пружину4, изогнутый конец которой расположен в зеве зажима-фиксатора 5, размещенного на одном конце корпуса 2. выполненного в виде перекладины. Зажим-фиксатор 5 имеет упругие лапки 6 и 7, выполненные за одно целое с корпусом 2 и расположенные по обе стороны стенки сосуда 8. В корпусе 2 установлен один конец шнура 9, имеющего неразборную вилку (не показана). Устройство работает следующим образом. Сосуд 8 заполняется водой до установленного уровня. На стенку сосуда устанавливается корпус 2 в таком положении, как показано на фиг.1, при этом стенка сосуда зажимается упругими лапками 6 и 7 зажима-фиксатора 5. В результате упора изогнутого конца пружины 4 в торцевую поверхность стенки сосуда 8 при посадке корпуса 2 на сосуд происходит замыкание контактов микровыключателя 3 и после ввода вилки шнура 9 в розетку сети ток поступает в электронагреватель 1 и происходит нагревание воды в сосуде 8. После кипячения воды и снятия корпуса 2 с сосуда 8 пружина 4 возвращается в исходное положение, контакты микровыключателя 3 размыкаются и подача тока прекращается. Изготовленный автором опытный образец устройства работает надежно и подтвердил возможность промышленного изготовления данной полезной модели.
