Пристрій для автоматичного регулювання рівнів води

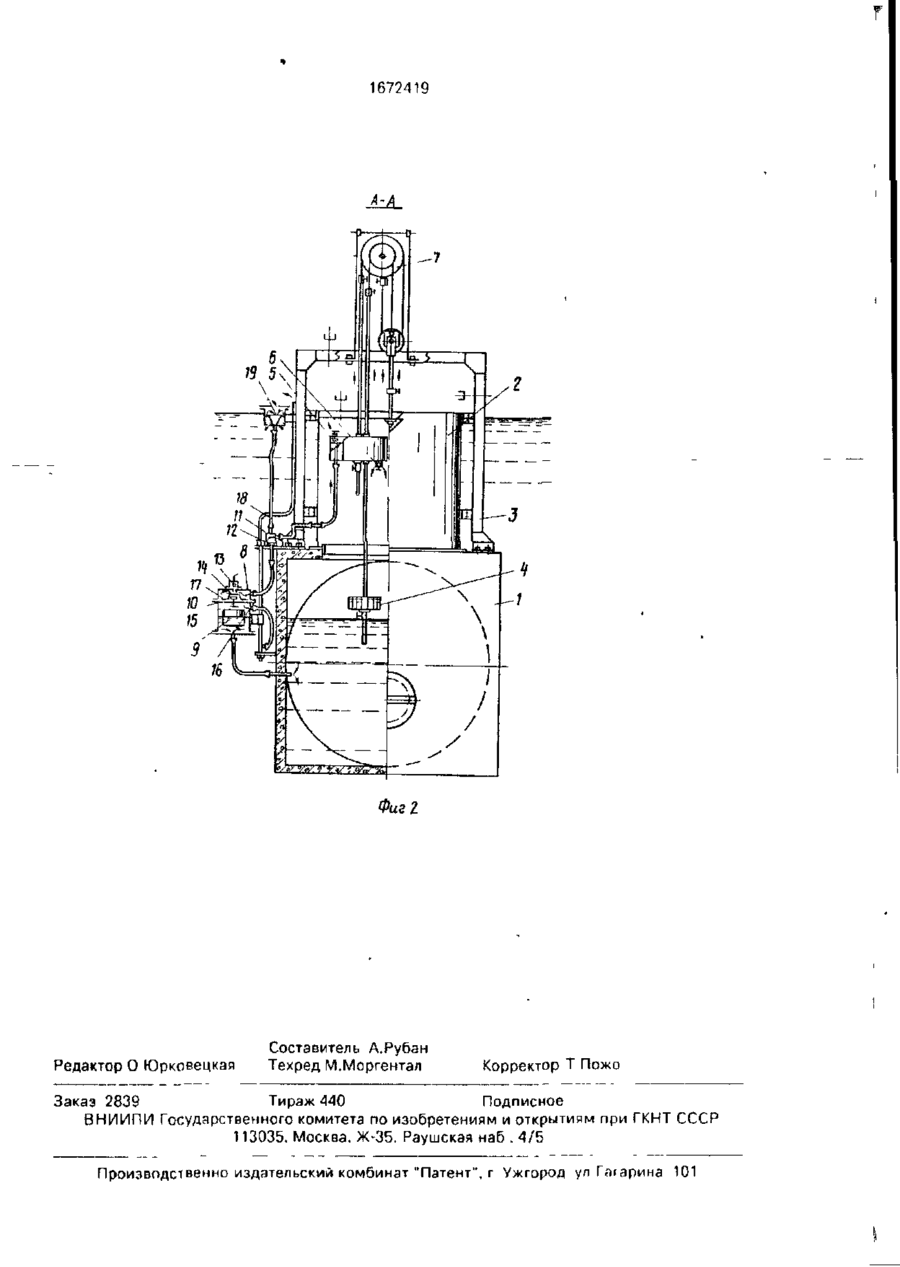

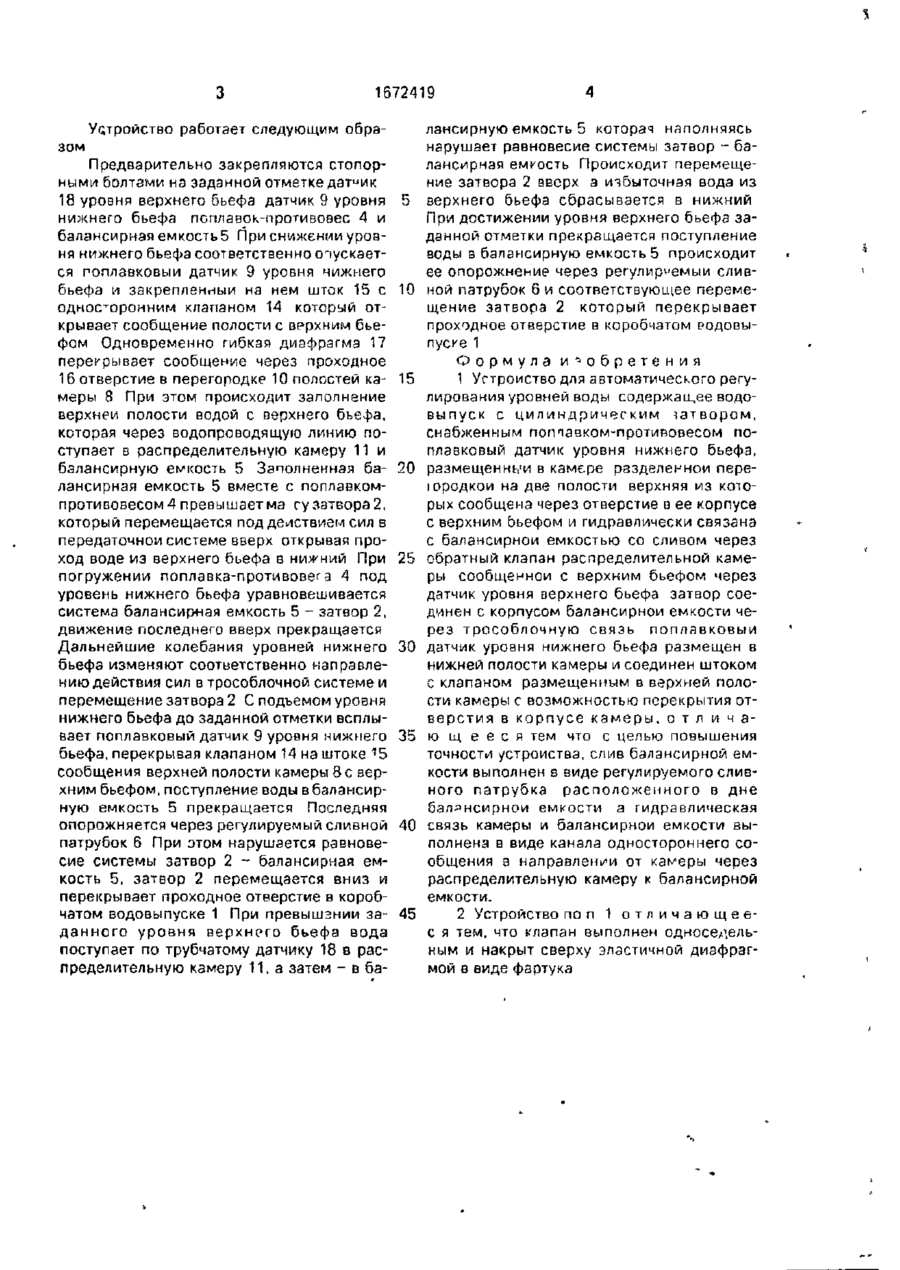

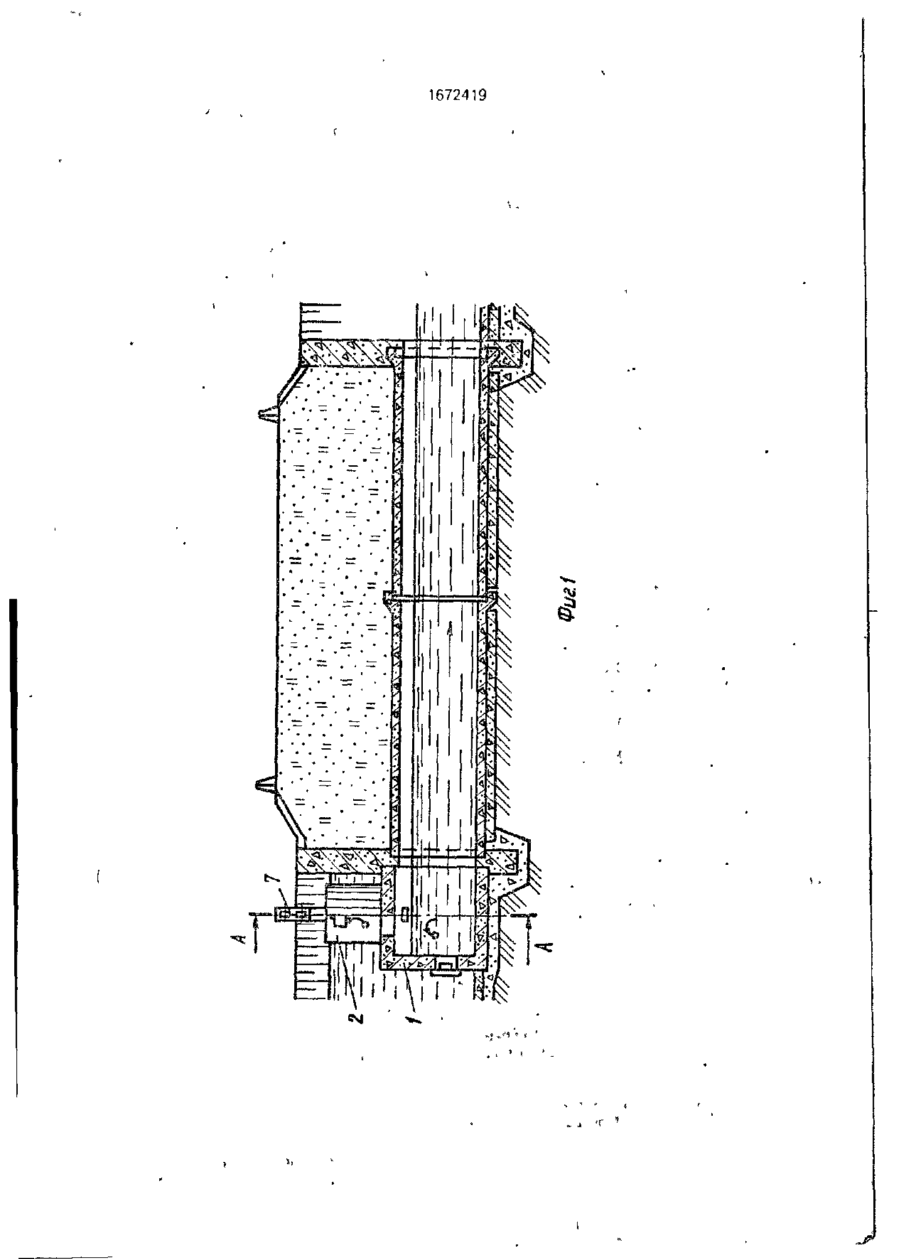

союз совьтских СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1672419 А1 (19! (5П5 G 05 D 9/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21)4617408/24 * , , (22) 12.12 88 (46)23.08 91. Бюл №31 (71) Украинский филиал Центрального научно-исследовательского института комплексного использования водных ресурсов (72) А.Ф.Рубан (53)621.646(088 8) (56) Авторское свидетельство СССР № 1180850. кл. G 05 D 9/02. 1984 (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ УРОВНЕЙ ВОДЫ (57) Изобретение относится к гидромелиоративному строительству и может быть использовано для автоматического регулирования уровня воды на каналах осушительно-увлажнительных и оросительных систем Цель изобретения повышение точности устройства Поставленная цепь достигается тем, что в устройстве для регулирования уровня, содержащем водовыпуск 1 с затвором 2. снабженный поплавком-противовесом 4 и балансирной емкостью 5 со сливом, сообщенной через обратный клапан 12 распределительной камеры 11с камерой 8 с датчиком 9 уровня нижнего бьефа, связанным штоком 15 с клапаном 14 Слив балансирной емкости 5 выполнен в виде регулируемого сливного патрубка 6. а клапан 14 накрыт сверху диафрагмой 17. 1 з п. ф-лы, 2 ил. т С Изобретение относится к гидромелиоративному строительству и может быть использовано для автоматического регулирования уровней воды на открытых каналах осушительно-увлажнительных и оросительных систем Цель изобретения - повышение точности устройства. На фиг. 1 изображено устройство в разрезе по оси трубчатого шлюза, общий вид; на фиг. 2 - разрез А-А на фиг. 1. Устройство содержит коробчатый водовыпуск 1, над проходным отверстием которого расположен цилиндрический затзор 2, установленный внутри направляющей рамы 3. Цилиндрический затвор 2 уравновешен поплавком-противовесом 4 и балансирной емкостью 5 с регулируемым сливным патрубком в дне 6 {через трособлочную систему 7) В цилиндрической камере 8 расположен поплавковый датчик 9 уровня нижнего бьефа Камера 8 разделена на две полости перегородкой 10, верхняя полость которой сообщена с распределительной камерой 11 через обратный клаплн 12, а с верхним бьефом - через отверстие 13 в корпусе, перекрываемое односторонним (односедельным) клапаном 14. закрепленном на штоке 15, соединенном через проходное отверстие 16 в перегородке 10 с поплавковым датчиком 9 уровня нижнего бьефа. Проходное 16 отверстие в перегородке 10 и клапан 14 перекрываются эластичной незакрепленной диафрагмой 17 Распределительная камера 11 сообщена с верхним бьефом через трубчатый датчик 18 уровня верхнего бьефа, имеющий конусообразный вход 19 в коробчатом корпусе с сетчатым дном^и балансирной емкостью 5. /^ t-'" К) 1672419 зом Устройство работает следующим обра Предварительно закрепляются стопорными болтами на заданной отметке датчик 18 уровня верхнего бьефа датчик 9 уровня нижнего бьефа поплавок-противовес 4 и балансирная емкость 5 При снижении уровня нижнего бьефа соответственно опускается поплавковый датчик 9 уровня нижнего бьефа и закрепленный на нем шток 15 с односторонним клапаном 14 который открывает сообщение полости с верхним бьефом Одновременно гибкая диафрагма 17 перекрывает сообщение через проходное 16 отверстие в перегородке 10 полостей камеры 8 При этом происходит заполнение верхней полости водой с верхнего бьефа, которая через водопроводящую линию поступает в распределительную камеру 11 и балансирную емкость 5 Заполненная балансирная емкость 5 вместе с поплавкомпротивовесом 4 превышает ма су затвора 2, который перемещается под действием сил в передаточной системе вверх открывая проход воде из верхнего бьефа в нижний При погружении поплавка-противовега 4 под уровень нижнего бьефа уравновешивается система балансирная емкость 5 - затвор 2, движение последнего вверх прекращается Дальнейшие колебания уровней нижнего бьефа изменяют соответственно направлению действия сил в трособлочной системе и перемещение затвора 2 С подъемом уровня нижнего бьефа до заданной отметки всплывает поплавковый датчик 9 уровня нижнего бьефа, перекрывая клапаном 14 на штоке ^5 сообщения верхней полости камеры 8 с верхним бьефом, поступление воды в балансирную емкость 5 прекращается Последняя опорожняется через регулируемый сливной патрубок 6 При этом нарушается равновесие системы затвор 2 - балансирная емкость 5, затвор 2 перемещается вниз и перекрывает проходное отверстие в коробчатом водовыпуске 1 При превышэнии заданного уровня верхнего бьефа вода поступает по трубчатому датчику 18 в распределительную камеру 11, а затем - в ба 5 10 15 20 25 30 35 40 45 лансирную емкость 5 которая наполняясь нарушает равновесие системы затвор - балансирная емкость Происходит перемещение затвора 2 вверх а избыточная вода из верхнего бьефа сбрасывается в нижний При достижении уровня верхнего бьефа заданной отметки прекращается поступление воды в балансирную емкость 5 происходит ее опорожнение через регулируемый сливной патрубок 6 и соответствующее перемещение затвора 2 который перекрывает проходное отверстие в коробчатом РОДОВЫпуске 1 Формула изобретения 1 Устройство для автоматического регулирования уровней воды содержащее водовыпуск с цилиндрическим іатвором, снабженным поппавком-противовесом поплавковый датчик уровня нижнего бьефэ, размещенный в камере разделенной переіородкои на две полости верхняя из которых сообщена через отверстие в ее корпусе с верхним оьефом и гидравлически связана с балансирнои емкостью со сливом через обратный клапан распределительной камеры сообщенной с верхним бьефом через датчик уровня верхнего бьефа затвор соединен с корпусом балансирнои емкости через трособлочную связь поплавковый датчик уровня нижнего бьефа размещен в нижней полости камеры и соединен штоком с клапаном размещенным в верхней полости камеры с возможностью перекрытия отверстия в корпусе камеры, о т л и ч а ю щ е е с я тем что с целью повышения точности устройства, слив балансирнои емкости выполнен в виде регулируемого сливного патрубка расположенного в дне бзл^нсирнои емкости а гидравлическая связь камеры и балансирнои емкости выполнена в виде канала одностороннего сообщения а направлении от камеры через распределительную камеру к балансирнои емкости. 2 Устройство поп 1 о т л и ч а ю щ е е с я тем. что клапан выполнен односедельным и накрыт сверху эластичной диафрагмой в виде фартука 1672419 1672419 Фиг Z Редактор О Юрковецкая Составитель А.Рубан Техред М.Моргентал Корректор Т Пожо Заказ 2839 Тираж 440 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб . 4/5 Производственно издательский комбинат "Патент", г Ужгород ул Гагарина 101
