Пристрій для формування ансамблів двійкових маніпульованих радіосигналів складної форми за допомогою синтезаторів частот непрямого типу

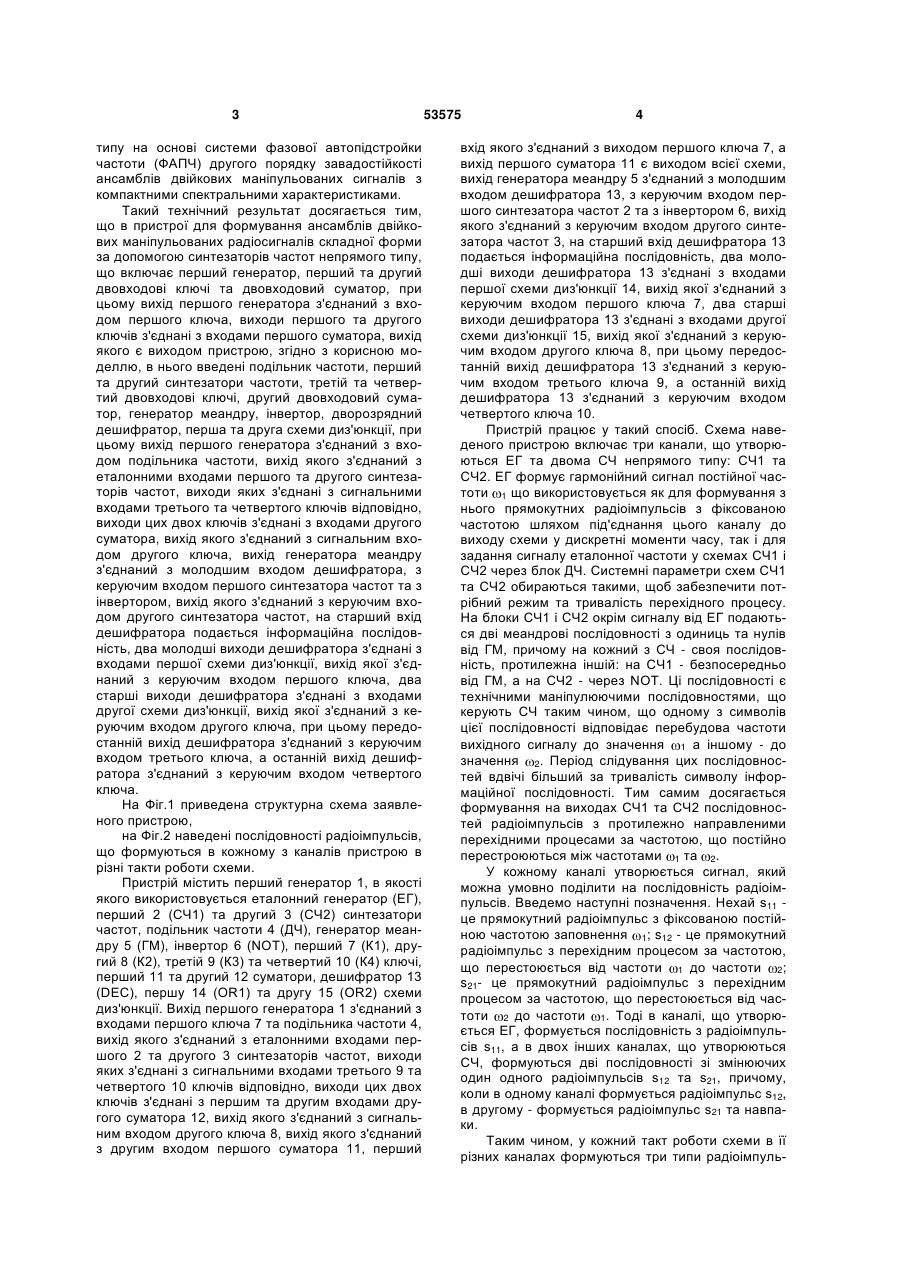

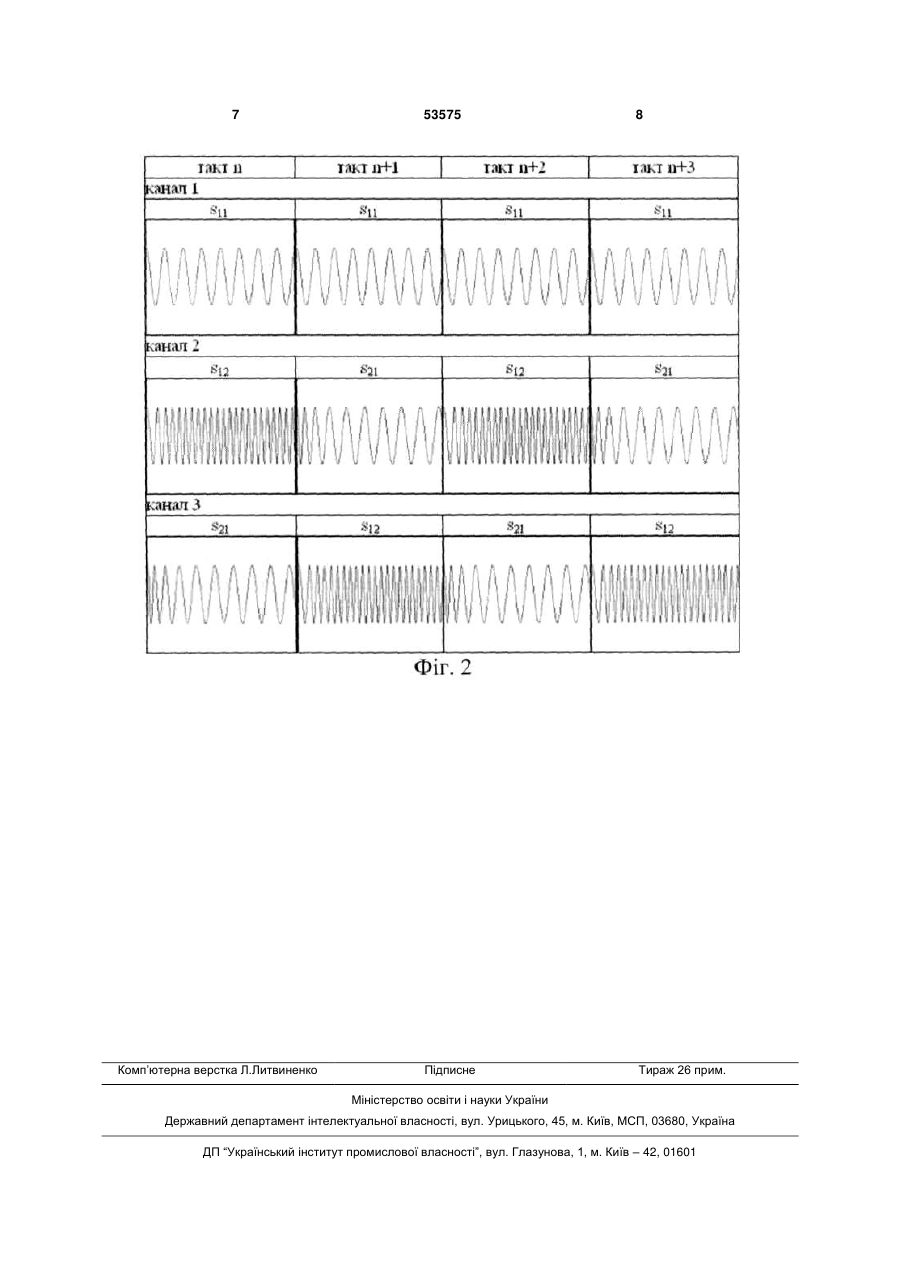

Пристрій для формування ансамблів двійкових маніпульованих радіосигналів складної форми за допомогою синтезаторів частот непрямого типу, що включає перший генератор, перший та другий двовходові ключі та двовходовий суматор, при цьому вихід першого генератора з'єднаний з входом першого ключа, виходи першого та другого ключів з'єднані з входами першого суматора, вихід якого є виходом пристрою, який відрізняється тим, що в нього введені подільник частоти, перший та другий синтезатори частот, третій та четвертий двовходові ключі, другий двовходовий суматор, генератор меандру, інвертор, дворозрядний дешифратор, перша та друга схеми диз'юнкції, при цьому вихід першого генератора U 2 (19) 1 3 типу на основі системи фазової автопідстройки частоти (ФАПЧ) другого порядку завадостійкості ансамблів двійкових маніпульованих сигналів з компактними спектральними характеристиками. Такий технічний результат досягається тим, що в пристрої для формування ансамблів двійкових маніпульованих радіосигналів складної форми за допомогою синтезаторів частот непрямого типу, що включає перший генератор, перший та другий двовходові ключі та двовходовий суматор, при цьому вихід першого генератора з'єднаний з входом першого ключа, виходи першого та другого ключів з'єднані з входами першого суматора, вихід якого є виходом пристрою, згідно з корисною моделлю, в нього введені подільник частоти, перший та другий синтезатори частоти, третій та четвертий двовходові ключі, другий двовходовий суматор, генератор меандру, інвертор, дворозрядний дешифратор, перша та друга схеми диз'юнкції, при цьому вихід першого генератора з'єднаний з входом подільника частоти, вихід якого з'єднаний з еталонними входами першого та другого синтезаторів частот, виходи яких з'єднані з сигнальними входами третього та четвертого ключів відповідно, виходи цих двох ключів з'єднані з входами другого суматора, вихід якого з'єднаний з сигнальним входом другого ключа, вихід генератора меандру з'єднаний з молодшим входом дешифратора, з керуючим входом першого синтезатора частот та з інвертором, вихід якого з'єднаний з керуючим входом другого синтезатора частот, на старший вхід дешифратора подається інформаційна послідовність, два молодші виходи дешифратора з'єднані з входами першої схеми диз'юнкції, вихід якої з'єднаний з керуючим входом першого ключа, два старші виходи дешифратора з'єднані з входами другої схеми диз'юнкції, вихід якої з'єднаний з керуючим входом другого ключа, при цьому передостанній вихід дешифратора з'єднаний з керуючим входом третього ключа, а останній вихід дешифратора з'єднаний з керуючим входом четвертого ключа. На Фіг.1 приведена структурна схема заявленого пристрою, на Фіг.2 наведені послідовності радіоімпульсів, що формуються в кожному з каналів пристрою в різні такти роботи схеми. Пристрій містить перший генератор 1, в якості якого використовується еталонний генератор (ЕГ), перший 2 (СЧ1) та другий 3 (СЧ2) синтезатори частот, подільник частоти 4 (ДЧ), генератор меандру 5 (ГМ), інвертор 6 (NOT), перший 7 (К1), другий 8 (К2), третій 9 (К3) та четвертий 10 (К4) ключі, перший 11 та другий 12 суматори, дешифратор 13 (DEC), першу 14 (OR1) та другу 15 (OR2) схеми диз'юнкції. Вихід першого генератора 1 з'єднаний з входами першого ключа 7 та подільника частоти 4, вихід якого з'єднаний з еталонними входами першого 2 та другого 3 синтезаторів частот, виходи яких з'єднані з сигнальними входами третього 9 та четвертого 10 ключів відповідно, виходи цих двох ключів з'єднані з першим та другим входами другого суматора 12, вихід якого з'єднаний з сигнальним входом другого ключа 8, вихід якого з'єднаний з другим входом першого суматора 11, перший 53575 4 вхід якого з'єднаний з виходом першого ключа 7, а вихід першого суматора 11 є виходом всієї схеми, вихід генератора меандру 5 з'єднаний з молодшим входом дешифратора 13, з керуючим входом першого синтезатора частот 2 та з інвертором 6, вихід якого з'єднаний з керуючим входом другого синтезатора частот 3, на старший вхід дешифратора 13 подається інформаційна послідовність, два молодші виходи дешифратора 13 з'єднані з входами першої схеми диз'юнкції 14, вихід якої з'єднаний з керуючим входом першого ключа 7, два старші виходи дешифратора 13 з'єднані з входами другої схеми диз'юнкції 15, вихід якої з'єднаний з керуючим входом другого ключа 8, при цьому передостанній вихід дешифратора 13 з'єднаний з керуючим входом третього ключа 9, а останній вихід дешифратора 13 з'єднаний з керуючим входом четвертого ключа 10. Пристрій працює у такий спосіб. Схема наведеного пристрою включає три канали, що утворюються ЕГ та двома СЧ непрямого типу: СЧ1 та СЧ2. ЕГ формує гармонійний сигнал постійної частоти 1 що використовується як для формування з нього прямокутних радіоімпульсів з фіксованою частотою шляхом під'єднання цього каналу до виходу схеми у дискретні моменти часу, так і для задання сигналу еталонної частоти у схемах СЧ1 і СЧ2 через блок ДЧ. Системні параметри схем СЧ1 та СЧ2 обираються такими, щоб забезпечити потрібний режим та тривалість перехідного процесу. На блоки СЧ1 і СЧ2 окрім сигналу від ЕГ подаються дві меандрові послідовності з одиниць та нулів від ГМ, причому на кожний з СЧ - своя послідовність, протилежна іншій: на СЧ1 - безпосередньо від ГМ, а на СЧ2 - через NOT. Ці послідовності є технічними маніпулюючими послідовностями, що керують СЧ таким чином, що одному з символів цієї послідовності відповідає перебудова частоти вихідного сигналу до значення 1 а іншому - до значення 2. Період слідування цих послідовностей вдвічі більший за тривалість символу інформаційної послідовності. Тим самим досягається формування на виходах СЧ1 та СЧ2 послідовностей радіоімпульсів з протилежно направленими перехідними процесами за частотою, що постійно перестроюються між частотами 1 та 2. У кожному каналі утворюється сигнал, який можна умовно поділити на послідовність радіоімпульсів. Введемо наступні позначення. Нехай s11 це прямокутний радіоімпульс з фіксованою постійною частотою заповнення 1; s12 - це прямокутний радіоімпульс з перехідним процесом за частотою, що перестоюється від частоти 1 до частоти 2; s21- це прямокутний радіоімпульс з перехідним процесом за частотою, що перестоюється від частоти 2 до частоти 1. Тоді в каналі, що утворюється ЕГ, формується послідовність з радіоімпульсів s11, а в двох інших каналах, що утворюються СЧ, формуються дві послідовності зі змінюючих один одного радіоімпульсів s12 та s21, причому, коли в одному каналі формується радіоімпульс s12, в другому - формується радіоімпульс s21 та навпаки. Таким чином, у кожний такт роботи схеми в її різних каналах формуються три типи радіоімпуль 5 сів - s11, s21, s12, причому для передачі інформації через радіоефір можуть бути використані тільки два з них - це , s11 та s21. Радіоімпульс s12 для передачі не використовується, а виконує виключно технічну функцію, тому що переводить відповідний СЧ до вихідного стану, з якого СЧ почне формувати радіоімпульс s21 в наступному такті роботи пристрою. Тобто радіоімпульс s11, що може бути використаний для передачі інформації, формується тільки в тому каналі, що утворюється ЕГ, а радіоімпульс s21, що також може бути використаний для передачі інформації, почергово формується то в каналі, що утворюється СЧ1, то в каналі, що утворюється СЧ2. Послідовності радіоімпульсів, що формуються в кожному з каналів пристрою в різні такти роботи схеми, наведені на Фіг.2. На виході кожного каналу присутній ключ, що контролює підключення кожного каналу до виходу маніпулятора. Виходом каналу 1 керує К1, а виходами каналів 2 та 3 - К3 та К4, відповідно. Виходи каналів 2 та 3 об'єднуються другим суматором, виходом якого керує К2. Далі цей вихід об'єднуєть 53575 6 ся з виходом каналу 1 у першому суматорі. Роботою ключів керує схема вибору необхідного каналу, що заснована на DEC, сигнал з відповідного виходу якого подається на кожен з ключів. На старший вхід DEC подається інформаційна послідовність, що буде визначати активність одного з двох молодших виходів DEC, або одного з його старших виходів, і відповідно, або каналу 1, або одного з двох інших. Два молодші виходи DEC об'єднуються OR1, сигнал від якої відкриває К1. На молодший вхід DEC подається технічна маніпулююча послідовність, що буде відповідним чином визначати, який з двох каналів, 2 або 3, необхідно підключити до виходу схеми, коли треба сформувати сигнал s21. Відповідно до цього два старші виходи DEC відкривають К3 або К4. Окрім цього ці виходи DEC об'єднуються OR2, сигнал від якого відкриває ключ К2. Таким чином, запропонований пристрій дозволяє вирішити задачу отримання за допомогою однокільцевих СЧ непрямого типу ансамблів двійкових маніпульованих сигналів. 7 Комп’ютерна верстка Л.Литвиненко 53575 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
