Пристрій універсальний для штучного осіменіння корів і телиць

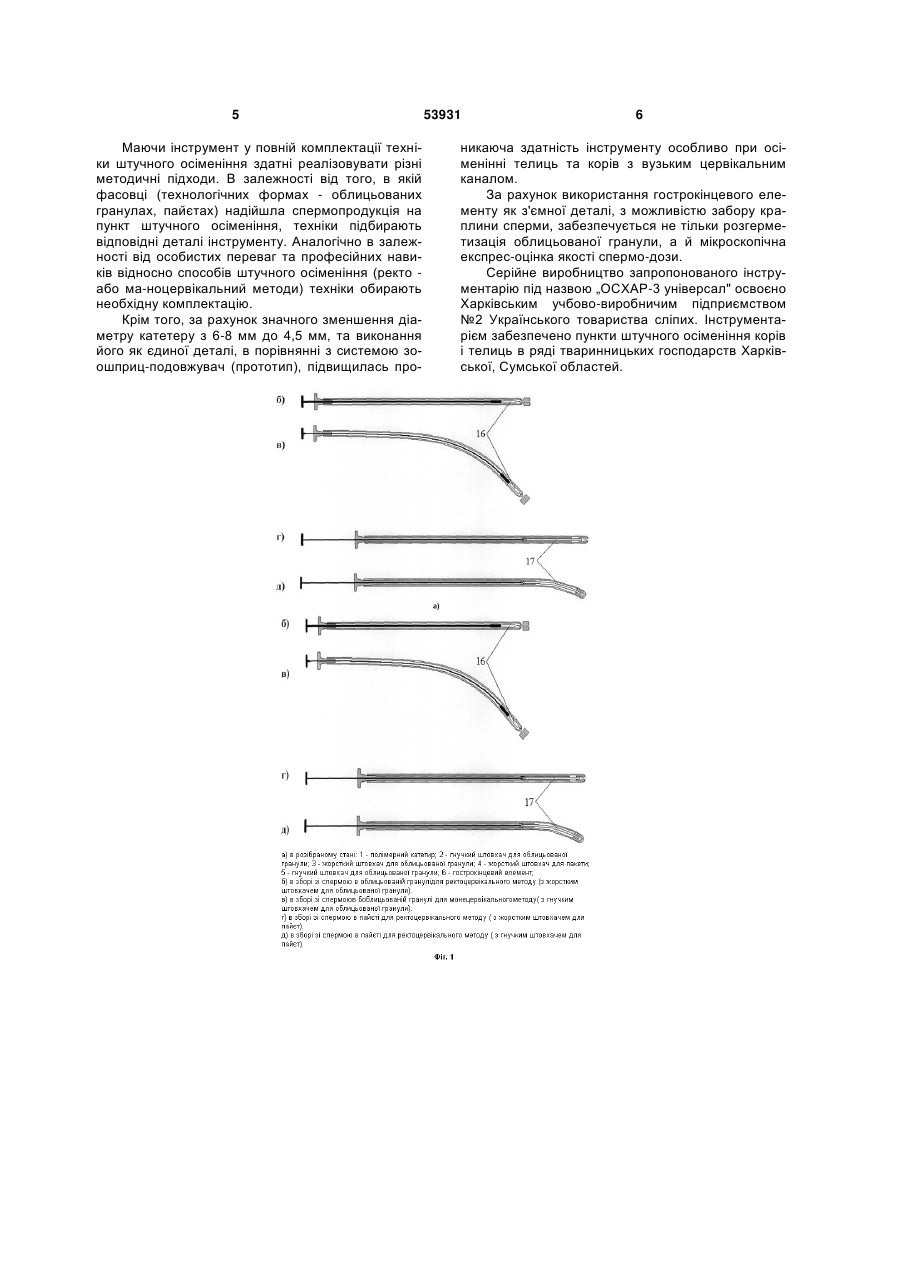

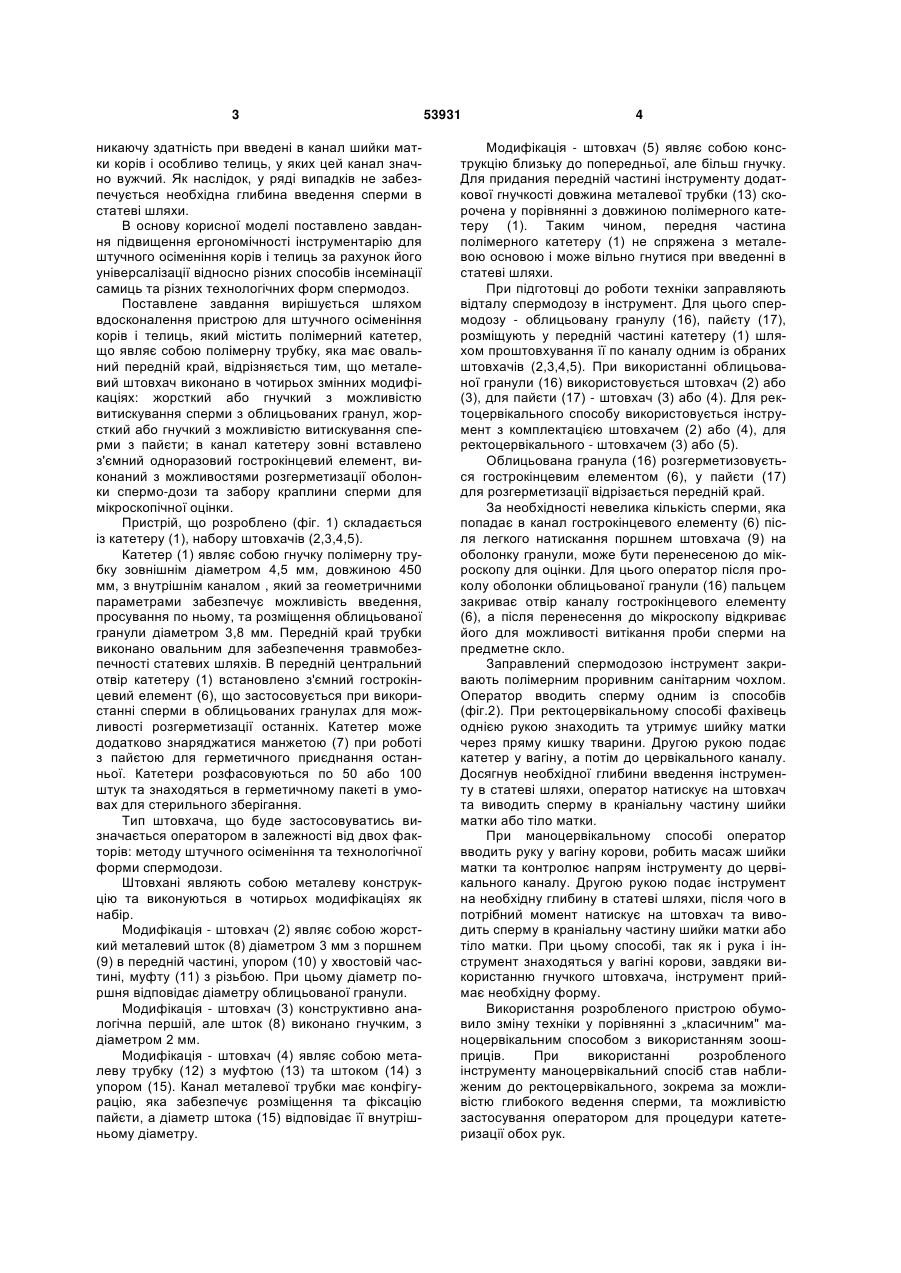

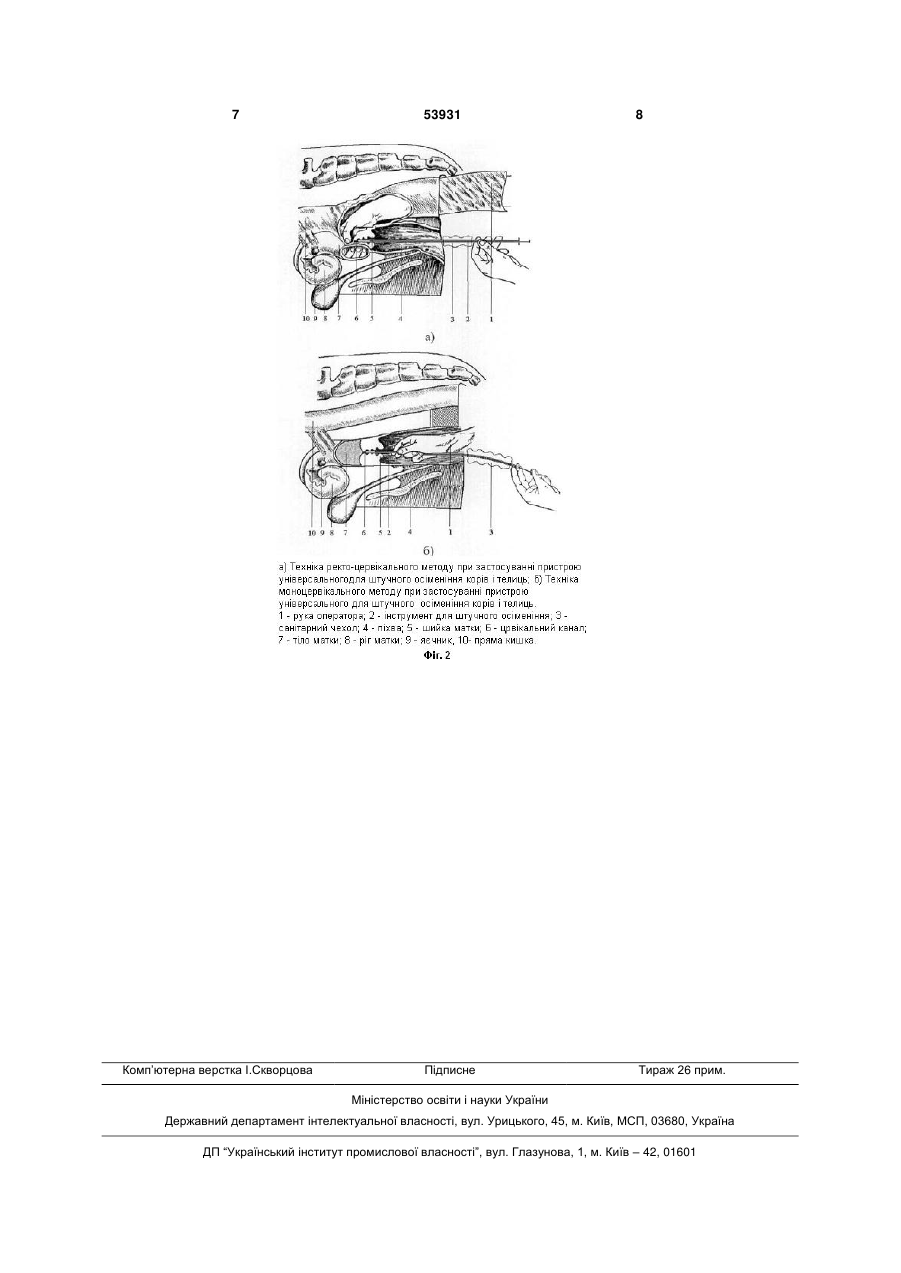

Пристрій для штучного осіменіння корів і телиць, який містить полімерний катетер, що являє 3 никаючу здатність при введені в канал шийки матки корів і особливо телиць, у яких цей канал значно вужчий. Як наслідок, у ряді випадків не забезпечується необхідна глибина введення сперми в статеві шляхи. В основу корисної моделі поставлено завдання підвищення ергономічності інструментарію для штучного осіменіння корів і телиць за рахунок його універсалізації відносно різних способів інсемінації самиць та різних технологічних форм спермодоз. Поставлене завдання вирішується шляхом вдосконалення пристрою для штучного осіменіння корів і телиць, який містить полімерний катетер, що являє собою полімерну трубку, яка має овальний передній край, відрізняється тим, що металевий штовхач виконано в чотирьох змінних модифікаціях: жорсткий або гнучкий з можливістю витискування сперми з облицьованих гранул, жорсткий або гнучкий з можливістю витискування сперми з пайєти; в канал катетеру зовні вставлено з'ємний одноразовий гострокінцевий елемент, виконаний з можливостями розгерметизації оболонки спермо-дози та забору краплини сперми для мікроскопічної оцінки. Пристрій, що розроблено (фіг. 1) складається із катетеру (1), набору штовхачів (2,3,4,5). Катетер (1) являє собою гнучку полімерну трубку зовнішнім діаметром 4,5 мм, довжиною 450 мм, з внутрішнім каналом , який за геометричними параметрами забезпечує можливість введення, просування по ньому, та розміщення облицьованої гранули діаметром 3,8 мм. Передній край трубки виконано овальним для забезпечення травмобезпечності статевих шляхів. В передній центральний отвір катетеру (1) встановлено з'ємний гострокінцевий елемент (6), що застосовується при використанні сперми в облицьованих гранулах для можливості розгерметизації останніх. Катетер може додатково знаряджатися манжетою (7) при роботі з пайєтою для герметичного приєднання останньої. Катетери розфасовуються по 50 або 100 штук та знаходяться в герметичному пакеті в умовах для стерильного зберігання. Тип штовхача, що буде застосовуватись визначається оператором в залежності від двох факторів: методу штучного осіменіння та технологічної форми спермодози. Штовхані являють собою металеву конструкцію та виконуються в чотирьох модифікаціях як набір. Модифікація - штовхач (2) являє собою жорсткий металевий шток (8) діаметром 3 мм з поршнем (9) в передній частині, упором (10) у хвостовій частині, муфту (11) з різьбою. При цьому діаметр поршня відповідає діаметру облицьованої гранули. Модифікація - штовхач (3) конструктивно аналогічна першій, але шток (8) виконано гнучким, з діаметром 2 мм. Модифікація - штовхач (4) являє собою металеву трубку (12) з муфтою (13) та штоком (14) з упором (15). Канал металевої трубки має конфігурацію, яка забезпечує розміщення та фіксацію пайєти, а діаметр штока (15) відповідає її внутрішньому діаметру. 53931 4 Модифікація - штовхач (5) являє собою конструкцію близьку до попередньої, але більш гнучку. Для придания передній частині інструменту додаткової гнучкості довжина металевої трубки (13) скорочена у порівнянні з довжиною полімерного катетеру (1). Таким чином, передня частина полімерного катетеру (1) не спряжена з металевою основою і може вільно гнутися при введенні в статеві шляхи. При підготовці до роботи техніки заправляють відталу спермодозу в інструмент. Для цього спермодозу - облицьовану гранулу (16), пайєту (17), розміщують у передній частині катетеру (1) шляхом проштовхування її по каналу одним із обраних штовхачів (2,3,4,5). При використанні облицьованої гранули (16) використовується штовхач (2) або (3), для пайєти (17) - штовхач (3) або (4). Для ректоцервікального способу використовується інструмент з комплектацією штовхачем (2) або (4), для ректоцервікального - штовхачем (3) або (5). Облицьована гранула (16) розгерметизовується гострокінцевим елементом (6), у пайєти (17) для розгерметизації відрізається передній край. За необхідності невелика кількість сперми, яка попадає в канал гострокінцевого елементу (6) після легкого натискання поршнем штовхача (9) на оболонку гранули, може бути перенесеною до мікроскопу для оцінки. Для цього оператор після проколу оболонки облицьованої гранули (16) пальцем закриває отвір каналу гострокінцевого елементу (6), а після перенесення до мікроскопу відкриває його для можливості витікання проби сперми на предметне скло. Заправлений спермодозою інструмент закривають полімерним проривним санітарним чохлом. Оператор вводить сперму одним із способів (фіг.2). При ректоцервікальному способі фахівець однією рукою знаходить та утримує шийку матки через пряму кишку тварини. Другою рукою подає катетер у вагіну, а потім до цервікального каналу. Досягнув необхідної глибини введення інструменту в статеві шляхи, оператор натискує на штовхач та виводить сперму в краніальну частину шийки матки або тіло матки. При маноцервікальному способі оператор вводить руку у вагіну корови, робить масаж шийки матки та контролює напрям інструменту до цервікального каналу. Другою рукою подає інструмент на необхідну глибину в статеві шляхи, після чого в потрібний момент натискує на штовхач та виводить сперму в краніальну частину шийки матки або тіло матки. При цьому способі, так як і рука і інструмент знаходяться у вагіні корови, завдяки використанню гнучкого штовхача, інструмент приймає необхідну форму. Використання розробленого пристрою обумовило зміну техніки у порівнянні з „класичним" маноцервікальним способом з використанням зоошприців. При використанні розробленого інструменту маноцервікальний спосіб став наближеним до ректоцервікального, зокрема за можливістю глибокого ведення сперми, та можливістю застосування оператором для процедури катетеризації обох рук. 5 Маючи інструмент у повній комплектації техніки штучного осіменіння здатні реалізовувати різні методичні підходи. В залежності від того, в якій фасовці (технологічних формах - облицьованих гранулах, пайєтах) надійшла спермопродукція на пункт штучного осіменіння, техніки підбирають відповідні деталі інструменту. Аналогічно в залежності від особистих переваг та професійних навиків відносно способів штучного осіменіння (ректо або ма-ноцервікальний методи) техніки обирають необхідну комплектацію. Крім того, за рахунок значного зменшення діаметру катетеру з 6-8 мм до 4,5 мм, та виконання його як єдиної деталі, в порівнянні з системою зоошприц-подовжувач (прототип), підвищилась про 53931 6 никаюча здатність інструменту особливо при осіменінні телиць та корів з вузьким цервікальним каналом. За рахунок використання гострокінцевого елементу як з'ємної деталі, з можливістю забору краплини сперми, забезпечується не тільки розгерметизація облицьованої гранули, а й мікроскопічна експрес-оцінка якості спермо-дози. Серійне виробництво запропонованого інструментарію під назвою „ОСХАР-3 універсал" освоєно Харківським учбово-виробничим підприємством №2 Українського товариства сліпих. Інструментарієм забезпечено пункти штучного осіменіння корів і телиць в ряді тваринницьких господарств Харківської, Сумської областей. 7 Комп’ютерна верстка І.Скворцова 53931 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
