Пристрій для обкатування циліндричних деталей
Номер патенту: 53930
Опубліковано: 25.10.2010
Автори: Паламарчук Олександр Володимирович, Ширяєв Олександр Володимирович
Формула / Реферат
Пристрій для обкатування циліндричних деталей, що складається з корпуса з розташованими в ньому штоками, забезпеченими пружинами, взаємодіючими з гайками, один із штоків з'єднаний з натискною головкою із закріпленим в ній деформуючим елементом безпосередньо, а інший через важіль, який відрізняється тим, що деформуючий елемент утворено кількома тілами кочення, ексцентрично розташованими щодо осі одного зі штоків, з'єднаного з натискною головкою безпосередньо, усередині якої встановлена кулькова опора з можливістю контакту з важелем іншого штока.
Текст

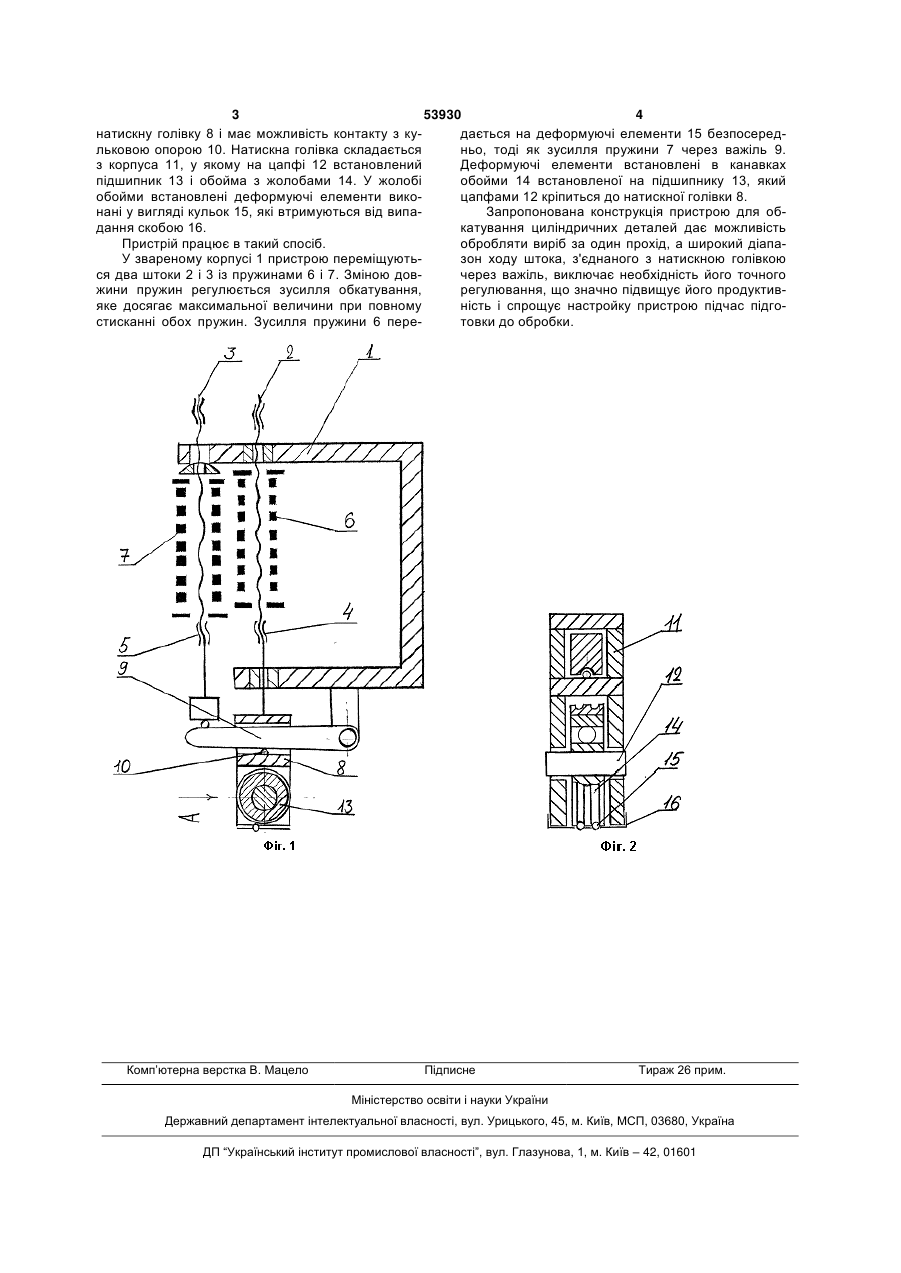

Пристрій для обкатування циліндричних деталей, що складається з корпуса з розташованими в 3 53930 4 натискну голівку 8 і має можливість контакту з кудається на деформуючі елементи 15 безпосередльковою опорою 10. Натискна голівка складається ньо, тоді як зусилля пружини 7 через важіль 9. з корпуса 11, у якому на цапфі 12 встановлений Деформуючі елементи встановлені в канавках підшипник 13 і обойма з жолобами 14. У жолобі обойми 14 встановленої на підшипнику 13, який обойми встановлені деформуючі елементи викоцапфами 12 кріпиться до натискної голівки 8. нані у вигляді кульок 15, які втримуються від випаЗапропонована конструкція пристрою для обдання скобою 16. катування циліндричних деталей дає можливість Пристрій працює в такий спосіб. обробляти виріб за один прохід, а широкий діапаУ звареному корпусі 1 пристрою переміщуютьзон ходу штока, з'єднаного з натискною голівкою ся два штоки 2 і 3 із пружинами 6 і 7. Зміною довчерез важіль, виключає необхідність його точного жини пружин регулюється зусилля обкатування, регулювання, що значно підвищує його продуктивяке досягає максимальної величини при повному ність і спрощує настройку пристрою підчас підгостисканні обох пружин. Зусилля пружини 6 перетовки до обробки. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for rolling cylindrical parts
Автори англійськоюShyriaiev Oleksandr Volodymyrovych, Palamarchuk Oleksandr Volodymyrovych
Назва патенту російськоюУстройство для обкатки цилиндрических деталей
Автори російськоюШиряев Александр Владимирович, Паламарчук Александр Владимирович
МПК / Мітки
МПК: B24B 39/00
Мітки: пристрій, циліндричних, обкатування, деталей
