Автодорожня генераційна система “аероенергостан”

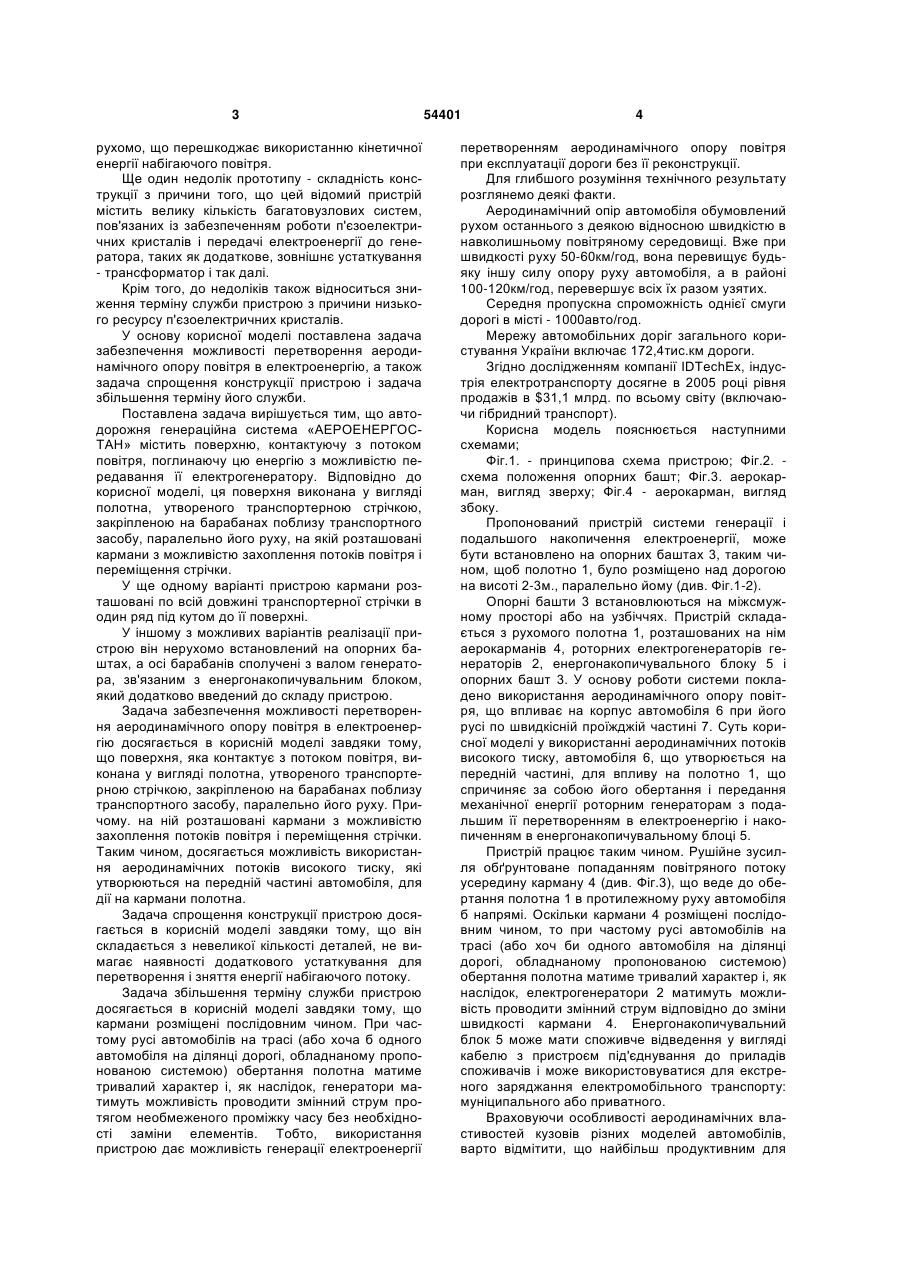

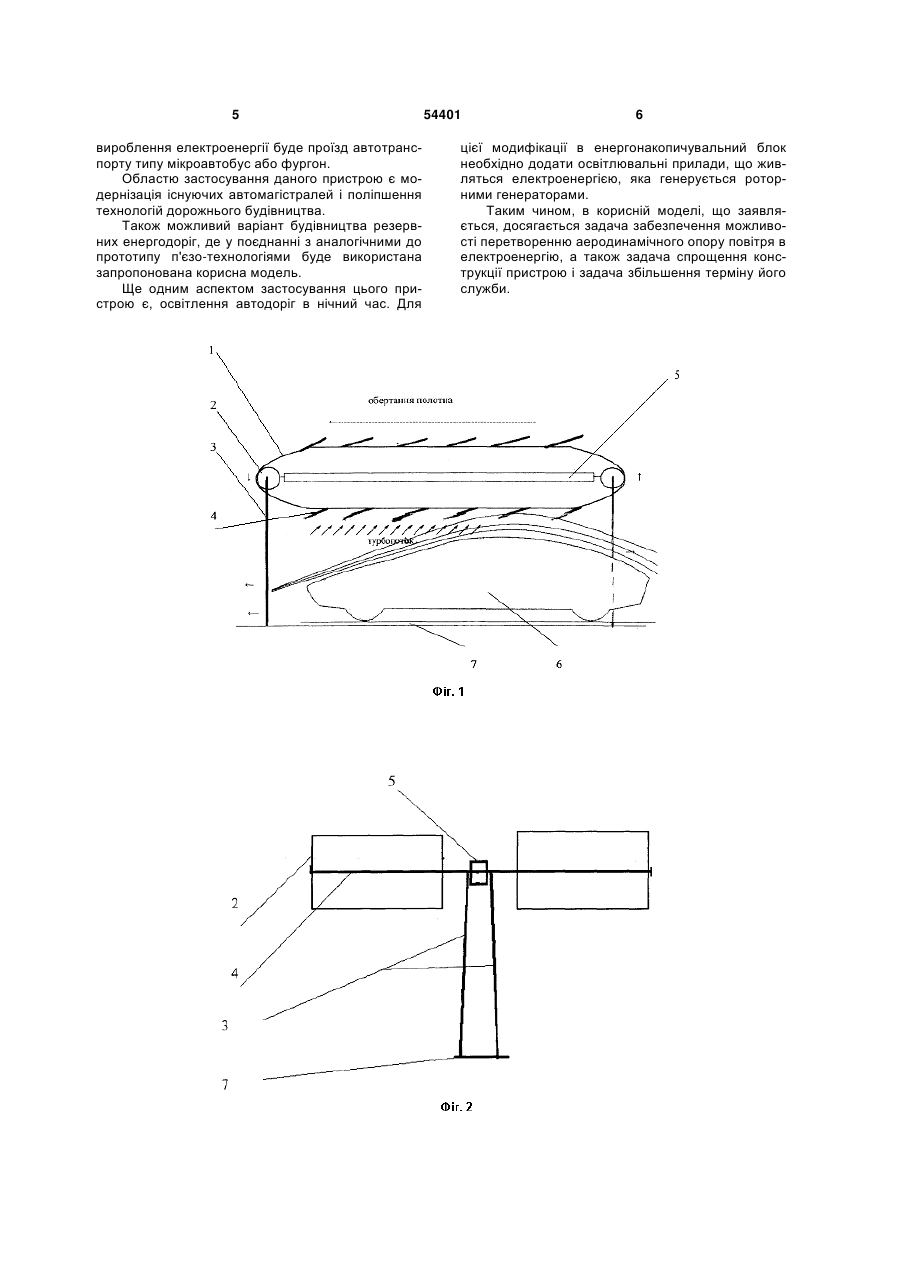

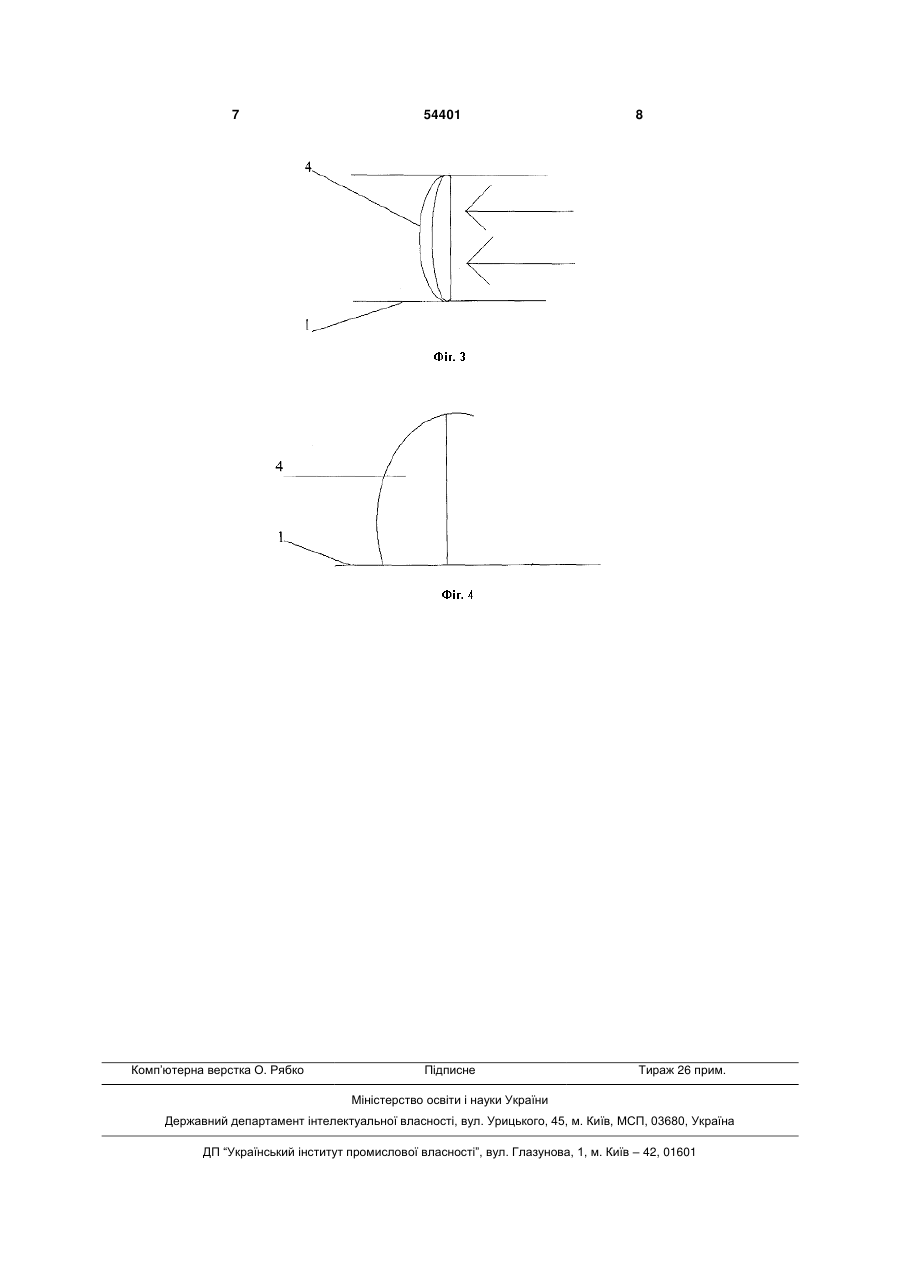

1. Автодорожня генераційна система, що містить поверхню, контактуючу з потоком повітря, поглинаючу цю енергію з можливістю передавання її електрогенератору, яка відрізняється тим, що поверхня виконана у вигляді полотна, утвореного транспортерною стрічкою, закріпленою на барабанах поблизу транспорту, що проходить, паралель 3 рухомо, що перешкоджає використанню кінетичної енергії набігаючого повітря. Ще один недолік прототипу - складність конструкції з причини того, що цей відомий пристрій містить велику кількість багатовузлових систем, пов'язаних із забезпеченням роботи п'єзоелектричних кристалів і передачі електроенергії до генератора, таких як додаткове, зовнішнє устаткування - трансформатор і так далі. Крім того, до недоліків також відноситься зниження терміну служби пристрою з причини низького ресурсу п'єзоелектричних кристалів. У основу корисної моделі поставлена задача забезпечення можливості перетворення аеродинамічного опору повітря в електроенергію, а також задача спрощення конструкції пристрою і задача збільшення терміну його служби. Поставлена задача вирішується тим, що автодорожня генераційна система «АЕРОЕНЕРГОСТАН» містить поверхню, контактуючу з потоком повітря, поглинаючу цю енергію з можливістю передавання її електрогенератору. Відповідно до корисної моделі, ця поверхня виконана у вигляді полотна, утвореного транспортерною стрічкою, закріпленою на барабанах поблизу транспортного засобу, паралельно його руху, на якій розташовані кармани з можливістю захоплення потоків повітря і переміщення стрічки. У ще одному варіанті пристрою кармани розташовані по всій довжині транспортерної стрічки в один ряд під кутом до її поверхні. У іншому з можливих варіантів реалізації пристрою він нерухомо встановлений на опорних баштах, а осі барабанів сполучені з валом генератора, зв'язаним з енергонакопичувальним блоком, який додатково введений до складу пристрою. Задача забезпечення можливості перетворення аеродинамічного опору повітря в електроенергію досягається в корисній моделі завдяки тому, що поверхня, яка контактує з потоком повітря, виконана у вигляді полотна, утвореного транспортерною стрічкою, закріпленою на барабанах поблизу транспортного засобу, паралельно його руху. Причому. на ній розташовані кармани з можливістю захоплення потоків повітря і переміщення стрічки. Таким чином, досягається можливість використання аеродинамічних потоків високого тиску, які утворюються на передній частині автомобіля, для дії на кармани полотна. Задача спрощення конструкції пристрою досягається в корисній моделі завдяки тому, що він складається з невеликої кількості деталей, не вимагає наявності додаткового устаткування для перетворення і зняття енергії набігаючого потоку. Задача збільшення терміну служби пристрою досягається в корисній моделі завдяки тому, що кармани розміщені послідовним чином. При частому русі автомобілів на трасі (або хоча б одного автомобіля на ділянці дорогі, обладнаному пропонованою системою) обертання полотна матиме тривалий характер і, як наслідок, генератори матимуть можливість проводити змінний струм протягом необмеженого проміжку часу без необхідності заміни елементів. Тобто, використання пристрою дає можливість генерації електроенергії 54401 4 перетворенням аеродинамічного опору повітря при експлуатації дороги без її реконструкції. Для глибшого розуміння технічного результату розглянемо деякі факти. Аеродинамічний опір автомобіля обумовлений рухом останнього з деякою відносною швидкістю в навколишньому повітряному середовищі. Вже при швидкості руху 50-60км/год, вона перевищує будьяку іншу силу опору руху автомобіля, а в районі 100-120км/год, перевершує всіх їх разом узятих. Середня пропускна спроможність однієї смуги дорогі в місті - 1000авто/год. Мережу автомобільних доріг загального користування України включає 172,4тис.км дороги. Згідно дослідженням компанії IDTechEx, індустрія електротранспорту досягне в 2005 році рівня продажів в $31,1 млрд. по всьому світу (включаючи гібридний транспорт). Корисна модель пояснюється наступними схемами; Фіг.1. - принципова схема пристрою; Фіг.2. схема положення опорних башт; Фіг.3. аерокарман, вигляд зверху; Фіг.4 - аерокарман, вигляд збоку. Пропонований пристрій системи генерації і подальшого накопичення електроенергії, може бути встановлено на опорних баштах 3, таким чином, щоб полотно 1, було розміщено над дорогою на висоті 2-3м., паралельно йому (див. Фіг.1-2). Опорні башти 3 встановлюються на міжсмужному просторі або на узбіччях. Пристрій складається з рухомого полотна 1, розташованих на нім аерокарманів 4, роторних електрогенераторів генераторів 2, енергонакопичувального блоку 5 і опорних башт 3. У основу роботи системи покладено використання аеродинамічного опору повітря, що впливає на корпус автомобіля 6 при його русі по швидкісній проїжджій частині 7. Суть корисної моделі у використанні аеродинамічних потоків високого тиску, автомобіля 6, що утворюється на передній частині, для впливу на полотно 1, що спричиняє за собою його обертання і передання механічної енергії роторним генераторам з подальшим її перетворенням в електроенергію і накопиченням в енергонакопичувальному блоці 5. Пристрій працює таким чином. Рушійне зусилля обґрунтоване попаданням повітряного потоку усередину карману 4 (див. Фіг.3), що веде до обертання полотна 1 в протилежному руху автомобіля б напрямі. Оскільки кармани 4 розміщені послідовним чином, то при частому русі автомобілів на трасі (або хоч би одного автомобіля на ділянці дорогі, обладнаному пропонованою системою) обертання полотна матиме тривалий характер і, як наслідок, електрогенератори 2 матимуть можливість проводити змінний струм відповідно до зміни швидкості кармани 4. Енергонакопичувальний блок 5 може мати споживче відведення у вигляді кабелю з пристроєм під'єднування до приладів споживачів і може використовуватися для екстреного заряджання електромобільного транспорту: муніципального або приватного. Враховуючи особливості аеродинамічних властивостей кузовів різних моделей автомобілів, варто відмітити, що найбільш продуктивним для 5 вироблення електроенергії буде проїзд автотранспорту типу мікроавтобус або фургон. Областю застосування даного пристрою є модернізація існуючих автомагістралей і поліпшення технологій дорожнього будівництва. Також можливий варіант будівництва резервних енергодоріг, де у поєднанні з аналогічними до прототипу п'єзо-технологіями буде використана запропонована корисна модель. Ще одним аспектом застосування цього пристрою є, освітлення автодоріг в нічний час. Для 54401 6 цієї модифікації в енергонакопичувальний блок необхідно додати освітлювальні прилади, що живляться електроенергією, яка генерується роторними генераторами. Таким чином, в корисній моделі, що заявляється, досягається задача забезпечення можливості перетворенню аеродинамічного опору повітря в електроенергію, а також задача спрощення конструкції пристрою і задача збільшення терміну його служби. 7 Комп’ютерна верстка О. Рябко 54401 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
