Пристрій для екстракорпорального ультрафіолетового опромінення трансфузійних рідин

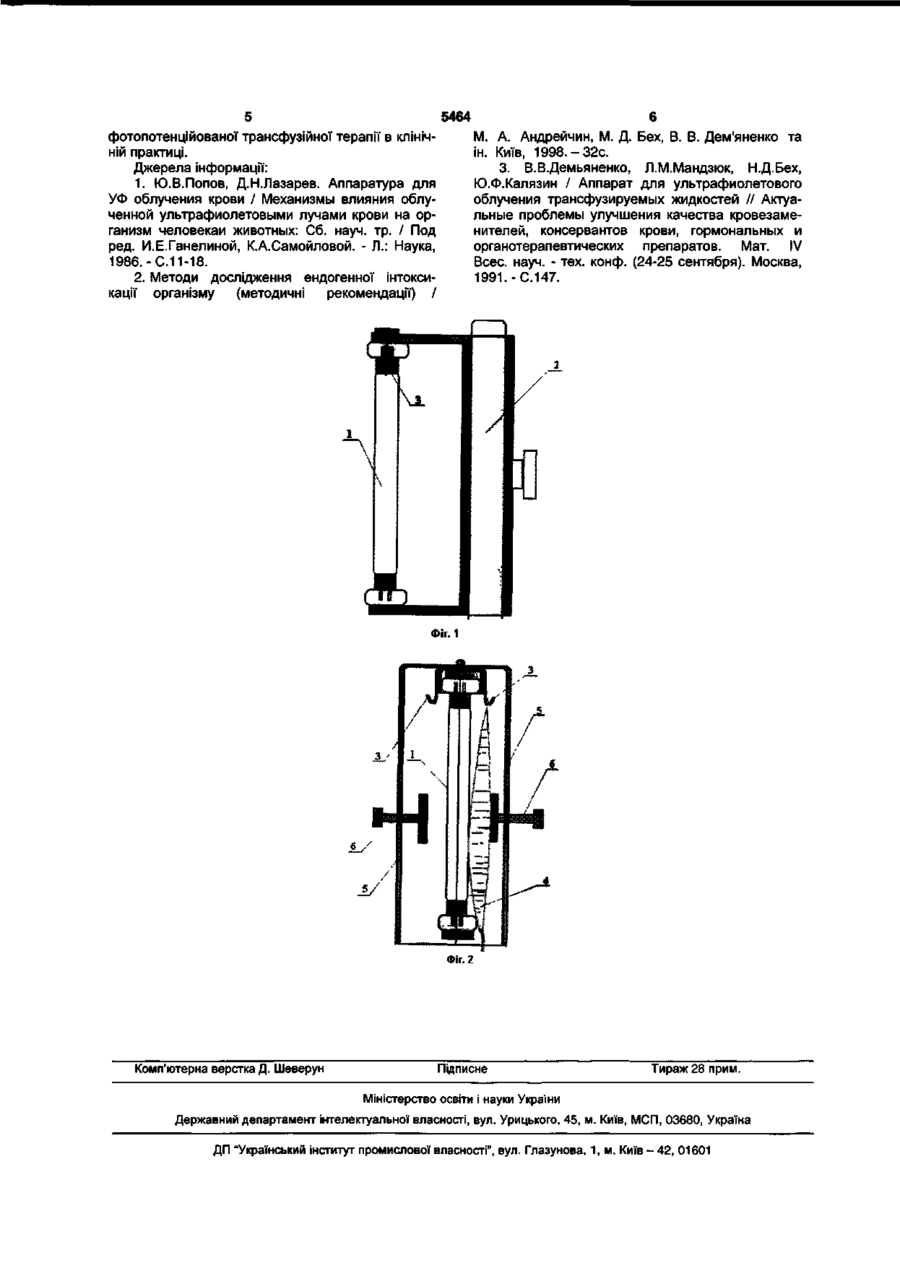

Пристрій для экстракорпорального ультрафіолетового опромінення трансфузійних рідин, який включає принаймні одне джерело ультрафіолетового випромінювання - розрядну лампу низького тиску - і кювету, виконану з прозорого для ультра Корисна модель стосується медицини, зокрема медичної світлотехніки, і може бути застосована в трансфузіології у відділеннях реанімації і інтенсивної терапії для фотоактивації трансфузійних рідин. Відомий пристрій для екстракорпорального ультрафіолетового опромінення трансфузійних рідин, який включає принаймні одне джерело ультрафіолетового випромінювання - розрядну лампу низького тиску і кювету, виконану з прозорого для ультрафіолетових променів матеріалу, а ззовні джерело випромінювання і кювета закриті світлозахисним кожухом [1]. У відомому пристрої примусовий рух трансфузійної рідини з окремо встановленого флакону через опромінювальну кювету до пацієнта забезпечує роликова помпа. Кювета при цьому вставлена у розріз магістральної трубки трансфузійної системи. Недоліком відомого пристрою є недостатній рівень технологічності, що випливає з необхідності використання окремого електромеханічного блоку у вигляді роликової помпи для примусової подачі трансфузійної рідини з флакону до пацієнта. Крім того, функціонування роликової помпи вимагає введення у розріз стандартної трансфузійної системи спеціальної трубки з підвищеними вимогами до пружно-еластичних властивостей, що не тільки ускладнює технологію використання відомого пристрою, але й підвищує ризик порушення умов асептики і антисептики. Беручи до уваги механічне УЛЬТРАФІОЛЕТОВОГО видається під відповідальність власника патенту ОПРОМІНЕННЯ ТРАНС фіолетових променів матеріалу, а ззовні джерело випромінювання і кювета закриті світлозахисним кожухом, який відрізняється тим, що розрядна лампа встановлена вертикально на штативі, причому у верхній частині лампи на штативі розміщені принаймні два гакоподібні тримачі для кювет із стерильним трансфузійним розчином, а світлозахисний кожух виконаний у вигляді двох з'єднаних між собою рухомих стулок, на яких перпендикулярно до вертикальної осі встановлені механічні регулятори тиску рідини всередині кювети з трансфузійним розчином. пошкодження клітин крові, головним чином еритроцитів, внаслідок роботи роликової помпи, а також підвищений ризик бактерійного забруднення рідини в розгерметизованій трансфузійній системі, важливим недоліком слід вважати недостатній рівень ефективності відомого пристрою. До недоліків слід віднести також недостатню економічність, пов'язану з необхідністю застосування електромеханічного блоку примусової подачі трансфузійної рідини. В основу корисної моделі поставлене завдання вдосконалити відомий пристрій, в якому шляхом введення конструктивних змін, спрямованих на забезпечення переважно вільного витоку трансфузійної рідини з кювети під час її опромінювання за умов збереження цілісності магістральних трубок трансфузійної системи досягають підвищення рівня технологічності, економічності і ефективності. Перелік фігур креслень. Фіг. 1. Схема пристрою для екстракорпорального ультрафіолетового опромінення трансфузійних рідин - вигляд збоку: 1 - розрядна лампа 2 - штатив 3 - гакоподібний тримач кювети Фіг.2. Пристрій для екстракорпорального ультрафіолетового опромінення трансфузійних рідин вигляд спереду: Ю о> 5464 1 - розрядна лампа 3 - гакоподібний тримач кювети 4 - кювета з трансфузійним розчином 5 - рухома стулка світлозахисного кожуха 6 - механічний регулятор тиску рідини всередині кювети з трансфузійним розчином. Поставлене завдання вирішують тим, що у відомому пристрої для екстракорпорального ультрафіолетового опромінення трансфузійних рідин, який включає принаймні одне джерело ультрафіолетового випромінювання - розрядну лампу низького тиску і кювету, виконану з прозорого для ультрафіолетових променів матеріалу, а ззовні джерело випромінювання і кювета закриті світлозахисним кожухом, відповідно до корисної моделі розрядна лампа встановлена вертикально на штативі, причому у верхній частині лампи на штативі розміщені принаймні два гакоподібні тримачі для кювет із стерильним трансфузійним розчином, а світлозахисний кожух виконаний у вигляді двох з'єднаних між собою рухомих стулок, на яких перпендикулярно до вертикальної осі встановлені механічні регулятори тиску рідини всередині кювети з трансфузійним розчином. Пристрій (Фіг.1, 2) складається з джерела ультрафіолетового випромінювання - розрядної лампи 1 низького тиску, встановленої вертикально на штативі 2, причому у верхній частині лампи 1 розміщені принаймні два гакоподібні тримачі 3 для кювети 4, виконаної з прозорого для ультрафіолетових променів матеріалу, наповненої стерильним трансфузійним розчином (на Фіг. не позначено), а також світлозахисний кожух, виконаний у вигляді двох з'єднаних між собою рухомих стулок 5, на яких перпендикулярно до вертикальної осі встановлені механічні регулятори 6 тиску рідини всередині кювети 4 з трансфузійним розчином. Пристрій працює у такий спосіб Через 5-6 хвилин після вмикання встановленої вертикально на штативі 2 розрядної лампи 1 розкривають рухомі стулки 5 світлозахисного кожуха, а на гакоподібний тримач 3 підвішують наповнену трансфузійним розчином кювету 4, наприклад, у вигляді поліетиленового флакону з стерильним розчином натрію хлориду в ізотонічній концентрації, з'єднану з магістраллю трансфузійної системи (на Фіг. не позначено). Рухомі стулки 5 кожуха зводять між собою і, користуючись механічними регуляторами 6, встановлюють потрібний тиск рідини всередині кювети 4 з трансфузійним розчином. При цьому завдяки пружно-еластичним властивостям кювети 4 - поліетиленового флакону з трансфузійним розчином - досягається безпосереднє прилягання його поверненої до розрядної лампи 1 стінки, а відтак забезпечуються оптимальні умови для ультрафіолетового опромінювання. Одночасно в одному пристрої можна опромінювати до трьох розчинів у поліетиленових флаконах. Приклад 1 Після вмикання встановленої вертикально на штативі 2 розрядної лампи 1 через 5хв розкрили рухомі стулки 5 світлозахисного кожуха і на гакоподібний тримач 3 підвісили наповнену стерильним ізотонічним розчином натрію хлориду кювету 4 у вигляді поліетиленового флакону з попередньо під'єднаною трансфузійною системою, переконавшись у тісному приляганні стінки флакону до розрядної лампи 1. Рухомі стулки 5 кожуха звели між собою і зафіксували в закритому положенні, після чого користуючись механічними регуляторами 6, встановили тиск рідини всередині кювети 4, який забезпечив витікання трансфузійного розчину зі швидкістю 1 мл/хв. Всього обробили за допомогою пристрою ЗОмл ізотонічного розчину, після чого розрядну лампу 1 пристрою вимкнули з електромережі. Про ефективність обробки - фотоактивації розчину робили висновок за результатами сперматозоїдної тестової проби на токсичність [2]. До краплини (20мкл) зависі бичачих сперматозоїдів на предметному склі вносили такий же об'єм токсичної сироватки, змішували і додатково вносили 20мкл фотоактивованого ізотонічного розчину натрію хлориду. Препарат фарбували розчином фуксин-еозину і визначали співвідношення живих і некротизованих улітин. Результат порівнювали з контролем, де завис сперматозоїдів на предметному склі інкубували з 20мкл інтактного ізотонічного розчину - нефотоактивованого. Висновок робили за результатом 10 проб - дослідних і контрольних. Встановили, що інкубація суміші ізольованих сперматозоїдів і токсичної плазми крові з фотоактивованим розчином натрію хлориду супроводжувалося збільшенням кількості живих клітин в середньому на 23,5 3,8%, порівняно контрольним. Очевидно, аналізуючи, отримані результати, можна з достатньою вірогідністю думати про здатність фотоактивованого розчину як інактивувати токсичний чинник плазми, так і (завдяки вмісту активного кисню в інкубаті) безпосередньо підвищувати резистентність ізольованих клітин. Приклад 2 Здатність запропонованого пристрою підвищувати біологічну активність розчинів - трансфузійних рідин - експериментально доведена в тестових пробах ін вітро з використанням ізольованих еритроцитів (проба на кислотний гемоліз), лейкоцитів (реакція імунного лейкоцитолізу за методикою люмінесцентного аналізу, фагоцитарна активність), одноклітинних організмів - парамецій та ін. Окремо провели дослідження екстракорпорального опромінення донорської крові з застосуванням запропонованого пристрою, порівнюючи з результатами застосування традиційного помпового апарату для екстракорпорального ультрафіолетового опромінення крові ЕУФОК [3]. Морфологічно - у полі зору оптичного мікроскопу, а також функціонально - за допомогою проби на кислотний гемоліз встановили притаманний пристрою щадний режим обробки крові, оскільки із його конструкції вилучений фактор руйнації клітин - роликова помпа. Отже, запропонований пристрій забезпечує вищий, ніж у відомого пристрою-прототипу, рівень технологічності і ефективності, а завдяки усуненню із конструкцію блоку примусової подачі трансфузійної рідини - роликової помпи - і економічності. Завдяки простоті конструктивного рішення запропонований пристрій знайде широке використання високоефективного методу 5464 М. А. Андрейчин, М. Д. Бех, В. В. Дем'яненко та ін. Київ, 1998.-32с. 3. В.В.Демьяненко, Л.М.Мандзюк, Н.Д.Бех, Ю.Ф.Калязин / Аппарат для ультрафиолетового облучения трансфузируемых жидкостей // Актуальные проблемы улучшения качества кровезаменителей, консервантов крови, гормональных и органотерапевтических препаратов. Мат. IV Всес. науч. - тех. конф. (24-25 сентября). Москва, 1991.-С.147. фотопотенційованої трансфузійної терапії в клінічній практиці. Джерела інформації: 1. Ю.В.Попов, Д.Н.Лазарев. Аппаратура для УФ облучения крови / Механизмы влияния облученной ультрафиолетовыми лучами крови на организм человекаи животных: Сб. науч. тр. / Под ред. И.Е.Ганелиной, К.А.Самойловой. - Л.: Наука, 1986. -С.11-18. 2. Методи дослідження ендогенної інтоксикації організму (методичні рекомендації) / Фіг. 1 Фіг. 2 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
