Пристрій для введення трансфузійних рідин
Номер патенту: 48738
Опубліковано: 15.08.2002
Автори: Рощин Георгій Георгійович, Глущенко Василь Минович, Михайловський Микола Миколайович, Гріффен Леонід Олександрович, Гур'єв Сергій Омельянович, Обрізан Андрій Алімович, Дядечко Олександр Георгійович, Вітітін Віктор Степанович, Ігнатов Ігор Васильович
Формула / Реферат

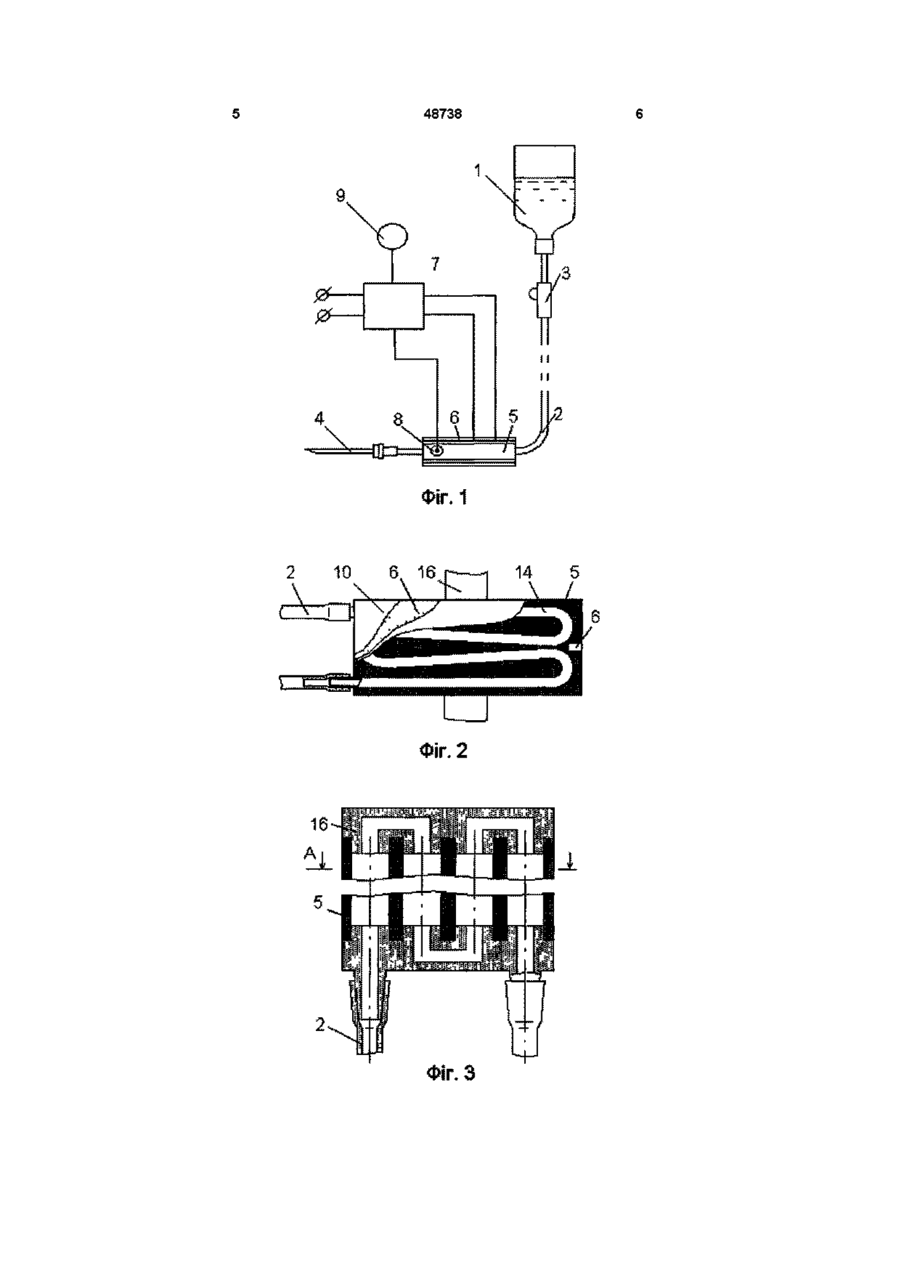

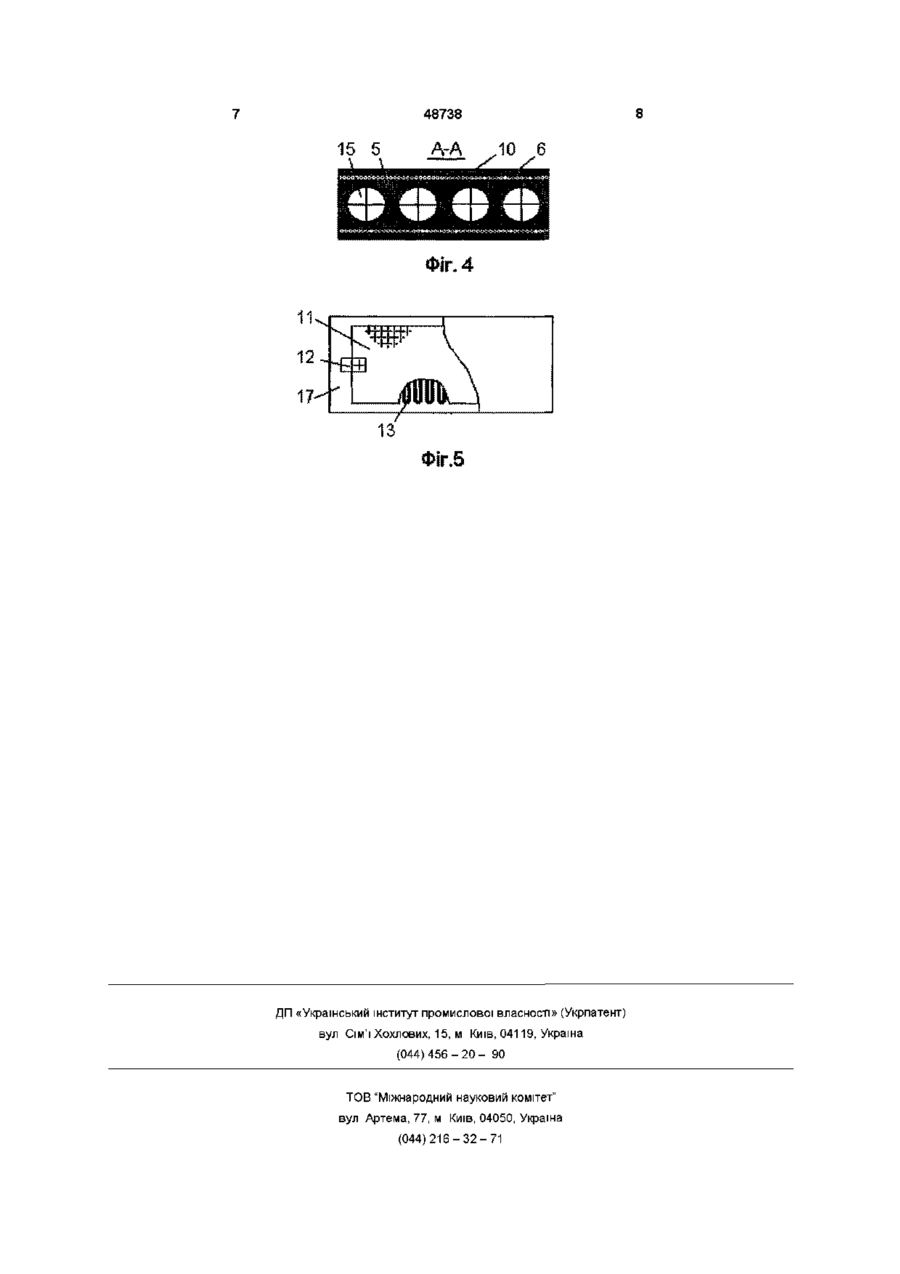

1. Пристрій для введення трансфузійних рідин, що містить ємність для рідини, регулятор її витрати, пластиковий транспортний інфузійний шланг, голку і встановлений перед нею теплообмінник з електронагрівачем і терморегулятором, який відрізняється тим, що теплообмінник виконаний у вигляді блока з теплопровідного матеріалу і містить розташовані зигзагом канали.
2. Пристрій за п. 1, який відрізняється тим, що канали у теплообміннику утворюються залитою в його тіло металевою трубкою.
3. Пристрій за п. 1, який відрізняється тим, що терморегулятор має два положення відповідно на температуру тіла і температуру стерилізації теплообмінника.
Текст

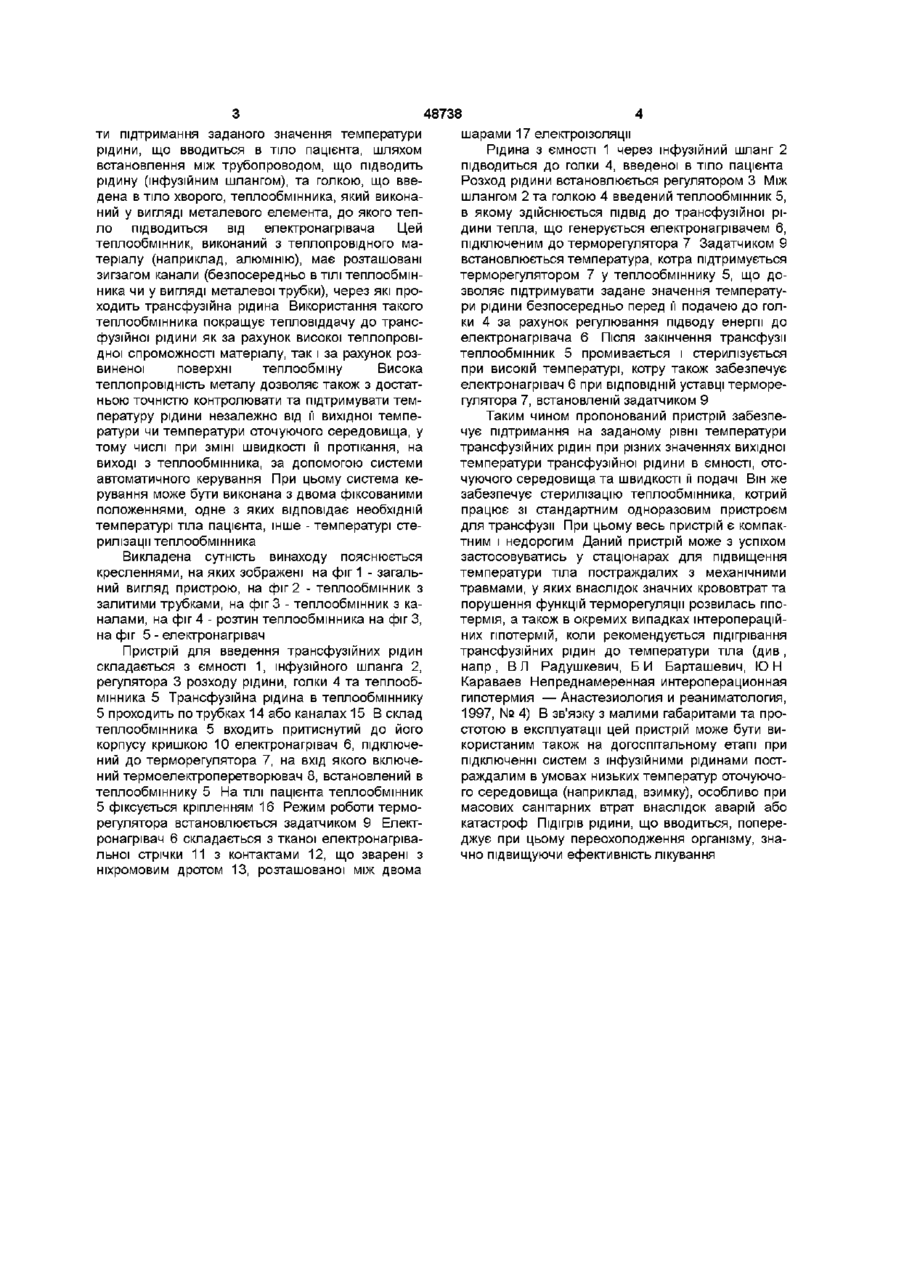

1 Пристрій для введення трансфузійних рі дин, що містить ємність для рідини, регулятор її витрати, пластиковий транспортний інфузійний шланг, голку і встановлений перед нею теплообмінник з електронагрівачем і терморегулятором, який відрізняється тим, що теплообмінник виконаний у вигляді блока з теплопровідного матеріалу і містить розташовані зигзагом канали 2 Пристрій за п 1, який відрізняється тим, що канали у теплообміннику утворюються залитою в його тіло металевою трубкою 3 Пристрій за п 1, який відрізняється тим, що терморегулятор має два положення ВІДПОВІДНО на температуру тіла і температуру стерилізації теплообмінника Винахід стосується медичної техніки, зокрема, пристроїв для шкорпорального введення крові та інших трансфузійних рідин в тіло хворого, і дозволяє підвищити температуру рідини, що вводиться, до заданого значення Попередній підігрів трансфузійної рідини в тому посуді, що и вміщує, так само як і установка на ньому нагрівачів для підігріву, не вирішують вказаної задачі, оскільки рідина при переміщенні по трубопроводу (інфузійному шлангу), що з'єднує посуд з місцем введення, внаслідок тепловтрат вирівнює свою температуру з температурою навколишнього середовища Тому зусилля винахідників, що вирішували цю проблему, спрямовувались на те, щоб підігріти рідину безпосередньо перед її введенням до організму Відомий пристрій, вякомутрансфузійна рідина нагрівається шляхом нагріву ділянок трубопроводу, що розташовані безпосередньо перед голкою, введеною в організм Так, ВІДПОВІДНО ДО винаходу за германським патентом № 4241830 (А61М5/44 від 16 06 1994 р ) цей участок трубопроводу (інфузійного шланга) пропускається крізь нагрівач, що має прохідний канал, виконаний впродовж усієї його довжини Тепло від нагрівача через стінки шланга передається до транспортованої рідини, підвищуючи и температуру Однак при прийнятних габаритах такий пристрій дає можливість передавати необхідну КІЛЬКІСТЬ тепла лише при значному тепловому напорі (тобто при високій температурі нагрівача), що істотно знижує можливість регулювання температури рідини, а також може призвести до деструкції матеріалу трубопроводу З метою збільшити величину теплопровідної поверхні, що дозволило б знизити необхідну температуру нагрівача, було запропоновано (патент Японії за заявкою № 3-61459, А61М5/44, опубл 19 09 1991 р №1-1537) виконати нагрівач у вигляді двох площин, між якими інфузійний шланг розташовується зигзагом, завдяки чому довжина його активної частини істотно зростає Однак у даному випадку зростають і габарити пристрою, а також істотно скорочується попередня довжина трубопровода, що знижує зручність в користуванні, у той час, як зниження температури нагрівача так само виявляється недостатнім Крім того, і у даному випадку інтенсивність теплообміну між теплоносієм і трансфузійною рідиною не досить висока, оскільки вона здійснюється через трубопровід з матеріалу з низькою теплопровідністю при обмеженій поверхні теплопередачі Недоліки запропонованих раніше технічних рішень призвели до того, що, не дивлячись на настійну потребу, при введенні трансфузійних рідин на практиці їх нагрів не здійснюється В основу пропонованого винаходу покладено задачу удосконалення пристрою для введення трансфузійних рідин таким чином, аби забезпечи 00 со 00 48738 ти підтримання заданого значення температури рідини, що вводиться в тіло пацієнта, шляхом встановлення між трубопроводом, що підводить рідину (інфузійним шлангом), та голкою, що введена в тіло хворого, теплообмінника, який виконаний у вигляді металевого елемента, до якого тепло підводиться від електронагрівача Цей теплообмінник, виконаний з теплопровідного матеріалу (наприклад, алюмінію), має розташовані зигзагом канали (безпосередньо в ТІЛІ теплообмінника чи у вигляді металевої трубки), через які проходить трансфузійна рідина Використання такого теплообмінника покращує тепловіддачу до трансфузійної рідини як за рахунок високої теплопровідної спроможності матеріалу, так і за рахунок розвиненої поверхні теплообміну Висока теплопровідність металу дозволяє також з достатньою точністю контролювати та підтримувати температуру рідини незалежно від її вихідної температури чи температури оточуючого середовища, у тому числі при ЗМІНІ швидкості її протікання, на виході з теплообмінника, за допомогою системи автоматичного керування При цьому система керування може бути виконана з двома фіксованими положеннями, одне з яких відповідає необхідній температурі тіла пацієнта, інше - температурі стерилізації теплообмінника Викладена сутність винаходу пояснюється кресленнями, на яких зображені на фіг 1 - загальний вигляд пристрою, на фіг 2 - теплообмінник з залитими трубками, на фіг 3 - теплообмінник з каналами, на фіг 4 - розтин теплообмінника на фіг З, на фіг 5 - електронагрівач Пристрій для введення трансфузіиних рідин складається з ємності 1, інфузійного шланга 2, регулятора 3 розходу рідини, голки 4 та теплообмінника 5 Трансфузійна рідина в теплообміннику 5 проходить по трубках 14 або каналах 15 В склад теплообмінника 5 входить притиснутий до його корпусу кришкою 10 електронагрівач 6, підключений до терморегулятора 7, на вхід якого включений термоелєктроперетворювач 8, встановлений в теплообміннику 5 На ТІЛІ пацієнта теплообмінник 5 фіксується кріпленням 16 Режим роботи терморегулятора встановлюється задатчиком 9 Електронагрівач 6 складається з тканої електронагрівальної стрічки 11 з контактами 12, що зварені з ніхромовим дротом 13, розташованої між двома шарами 17 електроізоляції Рідина з ємності 1 через інфузійний шланг 2 підводиться до голки 4, введеної в тіло пацієнта Розход рідини встановлюється регулятором 3 Між шлангом 2 та голкою 4 введений теплообмінник 5, в якому здійснюється ПІДВІД до трансфузійної рідини тепла, що генерується електронагрівачем 6, підключеним до терморегулятора 7 Задатчиком 9 встановлюється температура, котра підтримується терморегулятором 7 у теплообміннику 5, що дозволяє підтримувати задане значення температури рідини безпосередньо перед її подачею до голки 4 за рахунок регулювання підводу енергії до електронагрівача 6 Після закінчення трансфузії теплообмінник 5 промивається і стерилізується при високій температурі, котру також забезпечує електронагрівач 6 при ВІДПОВІДНІЙ уставці терморегулятора 7, встановленій задатчиком 9 Таким чином пропонований пристрій забезпечує підтримання на заданому рівні температури трансфузіиних рідин при різних значеннях вихідної температури трансфузійної рідини в ємності, оточуючого середовища та швидкості її подачі Він же забезпечує стерилізацію теплообмінника, котрий працює зі стандартним одноразовим пристроєм для трансфузії При цьому весь пристрій є компактним і недорогим Даний пристрій може з успіхом застосовуватись у стаціонарах для підвищення температури тіла постраждалих з механічними травмами, у яких внаслідок значних крововтрат та порушення функцій терморегуляції розвилась гіпотермія, а також в окремих випадках штеропераційних гіпотермій, коли рекомендується підігрівання трансфузіиних рідин до температури тіла (див , напр , В Л Радушкевич, Б И Барташевич, Ю Н Караваев Непреднамеренная интероперационная гипотермия — Анэстезиология и реаниматология, 1997, № 4) В зв'язку з малими габаритами та простотою в експлуатації цей пристрій може бути використаним також на догоспітальному етапі при підключенні систем з інфузійними рідинами постраждалим в умовах низьких температур оточуючого середовища (наприклад, взимку), особливо при масових санітарних втрат внаслідок аварій або катастроф Підігрів рідини, що вводиться, попереджує при цьому переохолодження організму, значно підвищуючи ефективність лікування 48738 0 4 8 6 Ml". 1 48738 15 _v 5 \ A~A .10 6 щ Фіг. 4 Фіг.5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
