Аероіонізатор

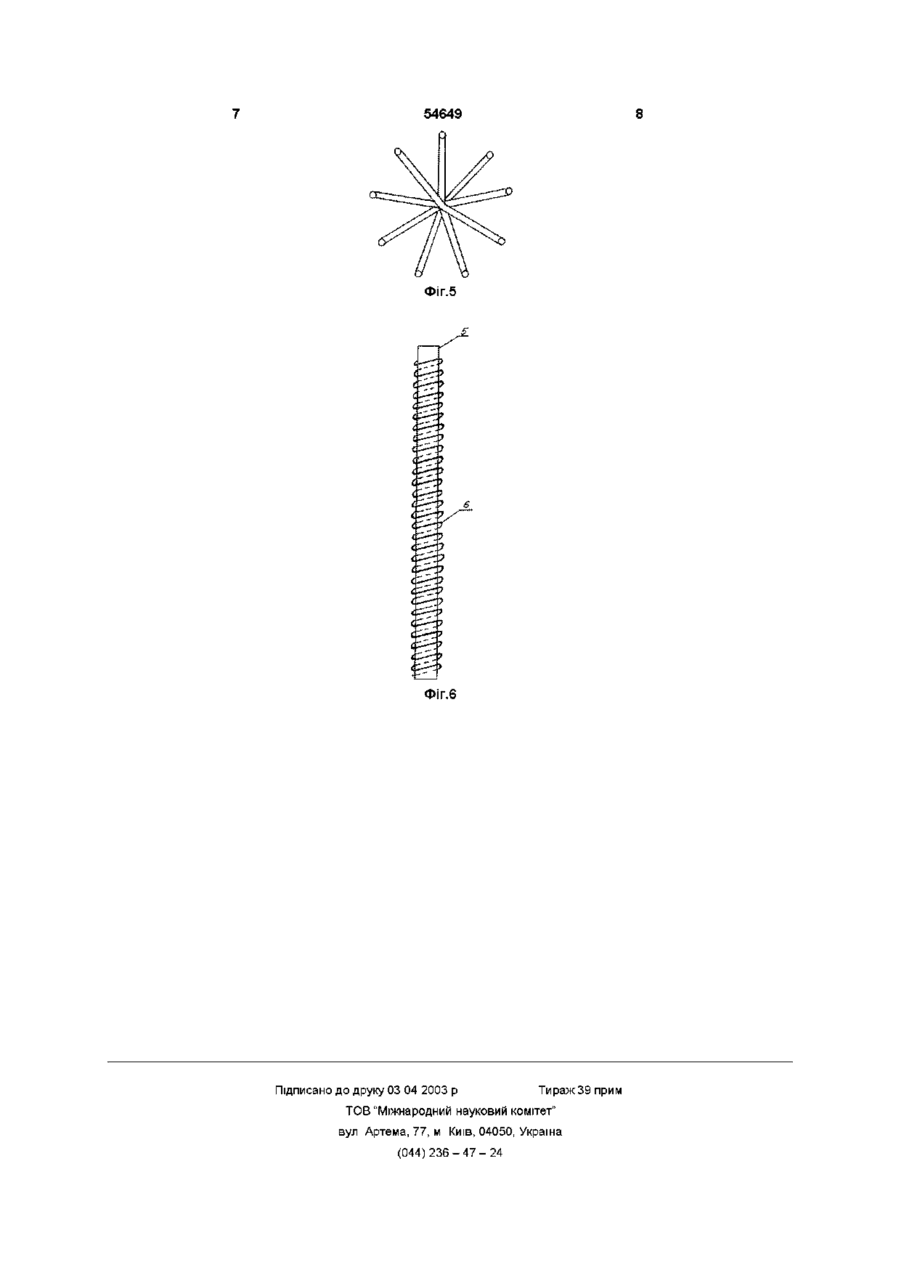

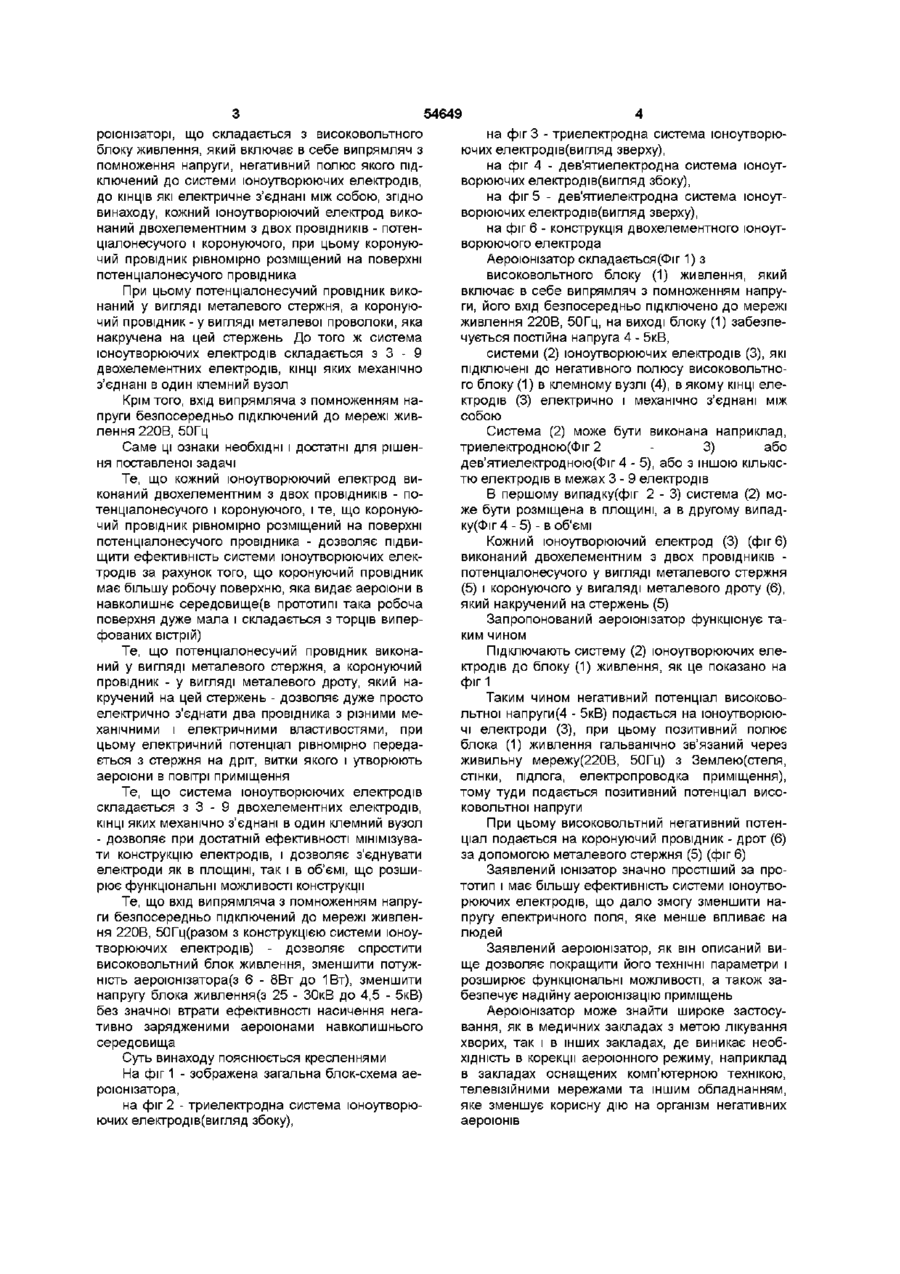

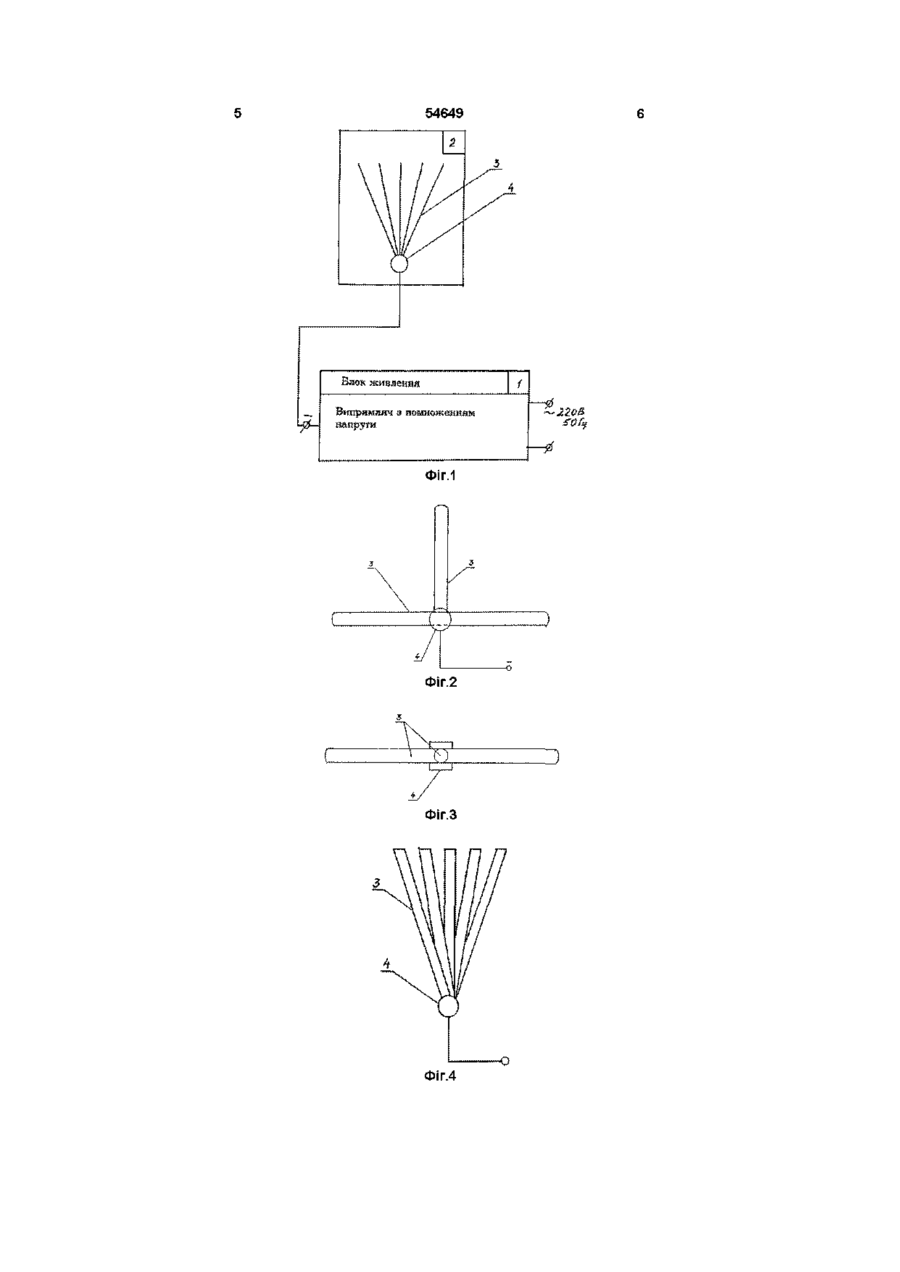

1 Аероіонізатор, що складається з високовольтного блока живлення, який включає в себе випрямляч з помноженням напруги, негативний полюс якого підключений до системи юноутворюючих електродів до КІНЦІВ, які електрично з'єднані між собою, який відрізняється тим, що кожний юноутворюючий електрод викона ний з двох провідників - потенціалонесучого і коронуючого, при цьому коронуючий провідник рівномірно розміщений на поверхні потенціалонесучого провідника 2 Аероіонізатор за п 1, який відрізняється тим, що потеціалонесучий провідник виконаний у вигляді металевого стержня, а коронуючий провідник - у вигляді металевого дроту, який накручений на цей стержень 3 Аероіонізатор за п 1 - 2, який відрізняється тим, що система юнутворюючих електродів складається з 3 - 9 двоелементних електродів, КІНЦІ яких механічно з'єднані в один клемний вузол 4 Аероіонізатор за п 1, який відрізняється тим, що вхід випрямляча з помноженням напруги безпосередньо підключений до мережі живлення 220В, 50Гц Винахід відноситься до медицини, а саме до аероюнізаційної техніки, і може бути використаний для штучної іонізації повітря та корекції аероюнного режиму в медичних, побутових та інших приміщеннях Відомий аероіонізатор, що складається з високовольтного блоку живлення, який включає в себе автогенератор на одному транзисторі, високовольтний трансформатор і дюдний помножувач напруги Негативний полюс високовольтного блоку живлення підключений до системи юноутворюючих електродів, яка має форму кульбаби [пат РФ №2135227 кл A61N1/44, 1999р ] Основним недоліком такого аероіонізатора є висока напруга, яка подається на юноутворюючі електроди, цей потенціал досягає 25 - 50кВ Така висока напруга практично виключає можливість будь-якого тривалого перебування в області дії цього(електричного) поля людей У полі з такою напругою допускається перебування людини не більше 5 -10 хвилин Найбільш близьким до винаходу і прийнятому за прототип є аероіонізатор, що складається з високовольтного блоку живлення, який включає в себе генератор імпульсів, п'єзоелектричний трансформатор і випрямляч з помноженням на пруги, негативний полюс якого підключений до системи юноутворюючих електродів, до КІНЦІВ, які електрично з'єднані між собою Система юноутворюючих електродів виконана у вигляді металевих стрічок, які паралельно закріплені в плоскій рамі і в яких виперфовані вістра [пат України №10992 кл №61 N1/44, 1996] Недоліками такого аероіонізатора є апаратурна складність високовольного блока живлення, значна споживна потужність, яка дорівнює 6 8Вт, складність і мала ефективність системи юноутворюючих електродів із-за малої робочої поверхні юноутворюючих електродів, система електродів змонтована в плоскій рамі, що не дає змогу розміщення юноутворюючих електродів в об'ємі, це знижує функціональні можливості відомого аероіонізатора В основу винаходу поставлена задача створення нового аероіонізатора шляхом спрощення висковольтного блоку живлення і нової конструкції системи юноутворюючих електродів, що забезпечує спрощення аероіонізатора, та зниження його споживчої потужності Рішення цієї задачі досягається тим, що в ае (О ю 54649 роюнізаторі, що складається з високовольтного блоку живлення, який включає в себе випрямляч з помноження напруги, негативний полюс якого підключений до системи юноутворюючих електродів, до КІНЦІВ які електричне з'єднані між собою, згідно винаходу, кожний юноутворюючий електрод виконаний двохелементним з двох провідників - потенціалонесучого і коронуючого, при цьому коронуючий провідник рівномірно розміщений на поверхні потенціалонесучого провідника При цьому потенціалонесучий провідник виконаний у вигляді металевого стержня, а коронуючий провідник - у вигляді металевої проволоки, яка накручена на цей стержень До того ж система юноутворюючих електродів складається з 3 - 9 двохелементних електродів, КІНЦІ яких механічно з'єднані в один клемний вузол Крім того, вхід випрямляча з помноженням напруги безпосередньо підключений до мережі живлення 220В, 50Гц Саме ці ознаки необхідні і достатні для рішення поставленої задачі Те, що кожний юноутворюючий електрод виконаний двохелементним з двох провідників - потенціалонесучого і коронуючого, і те, що коронуючий провідник рівномірно розміщений на поверхні потенціалонесучого провідника - дозволяє підвищити ефективність системи юноутворюючих електродів за рахунок того, що коронуючий провідник має більшу робочу поверхню, яка видає аероюни в навколишнє середовище(в прототипітака робоча поверхня дуже мала і складається з торців виперфованих вістрій) Те, що потенціалонесучий провідник виконаний у вигляді металевого стержня, а коронуючий провідник - у вигляді металевого дроту, який накручений на цей стержень - дозволяє дуже просто електрично з'єднати два провідника з різними механічними і електричними властивостями, при цьому електричний потенціал рівномірно передається з стержня на дріт, витки якого і утворюють аероюни в повітрі приміщення Те, що система юноутворюючих електродів складається з 3 - 9 двохелементних електродів, КІНЦІ яких механічно з'єднані в один клемний вузол - дозволяє при достатній ефективності мінімізувати конструкцію електродів, і дозволяє з'єднувати електроди як в площині, так і в об'ємі, що розширює функціональні можливості конструкції Те, що вхід випрямляча з помноженням напруги безпосередньо підключений до мережі живлення 220В, 50Гц(разом з конструкцією системи юноутворюючих електродів) - дозволяє спростити високовольтний блок живлення, зменшити потужність аероюнізатора(з 6 - 8Вт до 1Вт), зменшити напругу блока живлення(з 25 - ЗОкВ до 4,5 - 5кВ) без значної втрати ефективності насичення негативно зарядженими аероюнами навколишнього середовища Суть винаходу пояснюється кресленнями На фіг 1 - зображена загальна блок-схема аероіонізатора, на фіг 2 - триелектродна система юноутворюючих електродів(вигляд збоку), на фіг 3 - триелектродна система юноутворюючих електродів(вигляд зверху), на фіг 4 - дев'ятиелектродна система юноутворюючих електродів(вигляд збоку), на фіг 5 - дев'ятиелектродна система юноутворюючих електродів(вигляд зверху), на фіг 6 - конструкція двохелементного юноутворюючого електрода Аероіонізатор складається(Фіг 1) з високовольтного блоку (1) живлення, який включає в себе випрямляч з помноженням напруги, його вхід безпосередньо підключено до мережі живлення 220В, 50Гц, на виході блоку (1) забезпечується постійна напруга 4 - 5кВ, системи (2) юноутворюючих електродів (3), які підключені до негативного полюсу високовольтного блоку (1) в клемному вузлі (4), в якому КІНЦІ електродів (3) електрично і механічно з'єднані між собою Система (2) може бути виконана наприклад, триелектродною(Фіг 2 3) або дев'ятиелектродною(Фіг 4 - 5), або з іншою КІЛЬКІСТЮ електродів в межах 3 - 9 електродів В першому випадку(фіг 2 - 3) система (2) може бути розміщена в площині, а в другому випадку(Фіг 4 - 5) - в об'ємі Кожний юноутворюючий електрод (3) (фіг 6) виконаний двохелементним з двох провідників потенціалонесучого у вигляді металевого стержня (5) і коронуючого у вигаляді металевого дроту (6), який накручений на стержень (5) Запропонований аероіонізатор функціонує таким чином Підключають систему (2) юноутворюючих електродів до блоку (1) живлення, як це показано на фіг 1 Таким чином негативний потенціал високовольтної напруги(4 - 5кВ) подається на юноутворюючі електроди (3), при цьому позитивний полює блока (1) живлення гальванічно зв'язаний через живильну мережу(220В, 50Гц) з Землею(стеля, стінки, підлога, електропроводка приміщення), тому туди подається позитивний потенціал високовольтної напруги При цьому високовольтний негативний потенціал подається на коронуючий провідник - дрот (6) за допомогою металевого стержня (5) (фіг 6) Заявлений іонізатор значно простіший за прототип і має більшу ефективність системи юноутворюючих електродів, що дало змогу зменшити напругу електричного поля, яке менше впливає на людей Заявлений аероіонізатор, як він описаний вище дозволяє покращити його технічні параметри і розширює функціональні можливості, а також забезпечує надійну аероюнізацію приміщень Аероіонізатор може знайти широке застосування, як в медичних закладах з метою лікування хворих, так і в інших закладах, де виникає необхідність в корекції аероюнного режиму, наприклад в закладах оснащених комп'ютерною технікою, телевізійними мережами та іншим обладнанням, яке зменшує корисну дію на організм негативних аероюнів 54649 Блок Випрямляч з помноженням наоруги ФІГ.1 Фіг.2 Фіг.З Фіг.4 220В 54649 Фіг.5 Фіг.6 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
