Спосіб зміни силуета монумента та пристрій для його реалізації

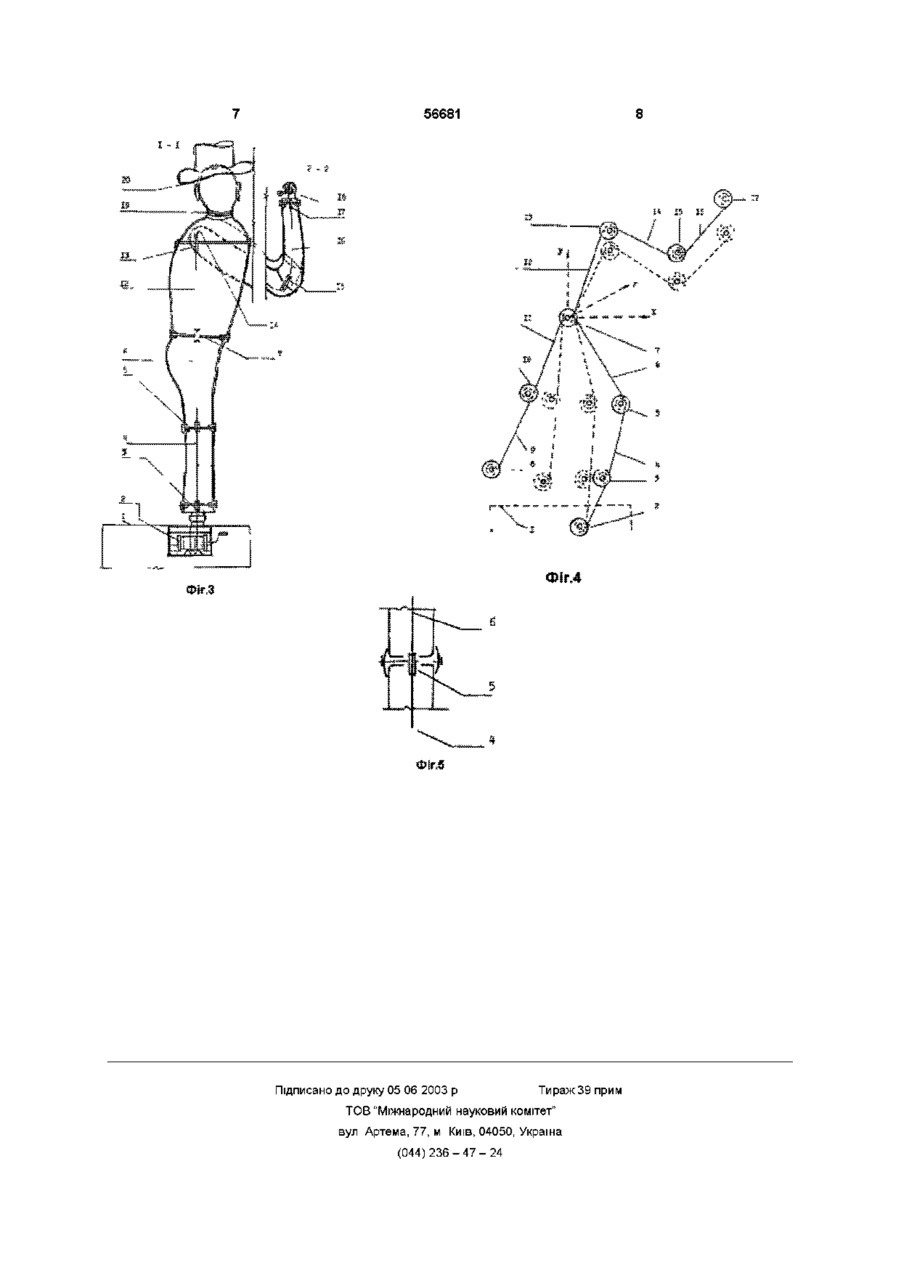

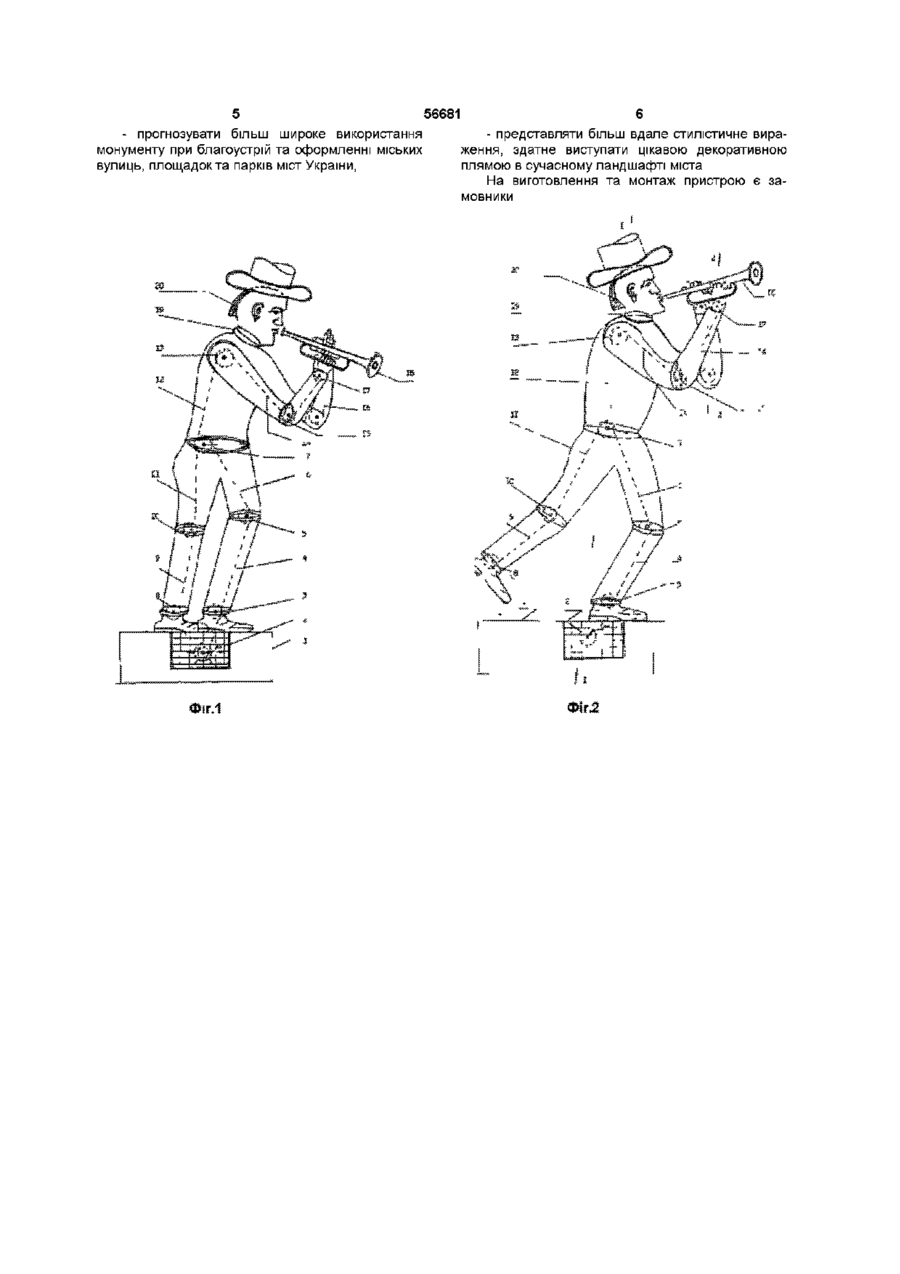

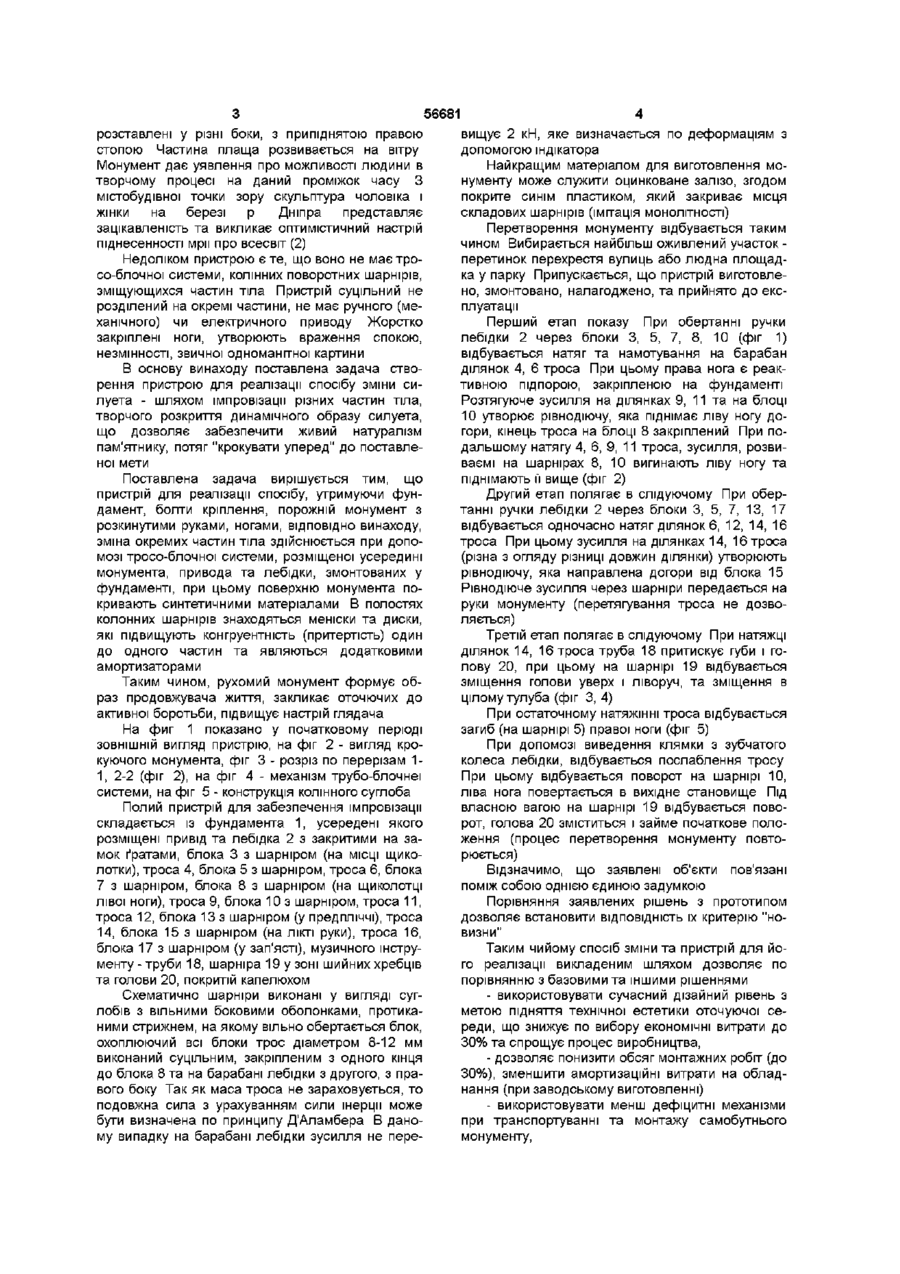

1 Спосіб зміни силуету монумента, що включає операції вибору місця, будування фундаменту, монтажу, наладки, який відрізняється тим, що переналадку силуету монумента здійснюють раптово, шляхом примусової зміни пози окремих частин тіла, з новим гармонічним виразом усієї композиції в цілому 2 Пристрій для реалізації способу зміни силуету, утримуючий фундамент, болти кріплення, порожнистий монумент з розставленими руками та ногами, який відрізняється тим, що зміни окремих частин тіла здійснюються за допомогою троса блочної системи, приводу та лебідки, змонтованих у фундаменті, при цьому поверхня монумента покрита синтетичними матеріалами Винахід відноситься до галузі скульптурних будов і може бути використане при проектуванні та зведенні пам'ятників архітектури із гіпсу, мармуру, армоцементу, бронзи, оцінкованого заліза, пластмаси, склотканини на цементі, клею, зварці Найбільш близьким рішенням є спосіб монтажу, наладки та перетворення фігури людини в коло (колесо) і одностайно у квадрат ("квадрат Леонардо да ВІНЧІ"), де ширина розкинутих рук наближається до висоти тіла, утворюючи еталон людської фігури з строгим співвідношенням окремих частин тіла (модуль) - прототип Колесо приводе в рух (обертає) на шарнірі з точкою, яка проходить через центр маси тіла (через пуп) (І) Недоліком цього способу є те, що він не дозволяє підвищити ресурс роботи монумента в зв'язку обмеженості числа степені свободи окремих частин тіла та виконувати переналадку частин (елементів) монумента Спосіб не забезпечує зміщення частин тіла одно відносно одного, не дозволяє виконувати імпровізації положення рук, ніг, голови, що обмежує його використання в людних місцях, недостатньо виразно відображає природутіла людини В основу пропонуючого винаходу способа зміни поставлена задача - шляхом раптового змінення, переналадки окремих частин тіла монумента в цілому, що забезпечує підвищення рівня технічної естетики пам'ятника, привабливості силуета, зосередження уваги глядача, підвищення домагання прохожих Поставлена задача вирішується тим, що спосіб зміни силуета монумента, включаючи операції вибору місця, зведення фундамента, монтажа, наладки, перетворення, згідно винаходу, переналадки силуета монумента здійснюють раптово, шляхом примусового змінення пози окремих частин тіла, з новим гармонічним вираженням всієї композиції у цілому Таким чином, несподіване уявлення в іншому вигляді пози примусово і одночасно всього силуета виражає дійсний натуралізм, високий стиль монумента Утворення художньо-виразного монумента дає уявлення про високий дизайнерський рівень, про високу енергомічну достойність силуета в цілому, що сприятливо впливає на настрій оточуючих, викликає емоції йти в ногу з часом Найбільш близьким до пропонуючого рішення по технічній суті та по досягаемому результату є пристрій монумента скульптури чоловіка на березі р Дніпра, на мосту Патона (метро "Дніпро") Скульптура припіднята на високому фундаменті і з точки зору антропометричних характеристик виконана пропорційно розміру тіла людини Припідняті руки в різні сторони, приладнаною антеною з макетом супутника землі, витающого у космосі Ноги 00 (О (О ю 56681 розставлені у різні боки, з припіднятою правою стопою Частина плаща розвивається на вітру Монумент дає уявлення про можливості людини в творчому процесі на даний проміжок часу З містобудівної точки зору скульптура чоловіка і жінки на березі р Дніпра представляє зацікавленість та викликає оптимістичний настрій піднесенності мри про всесвіт (2) Недоліком пристрою є те, що воно не маєтросо-блочної системи, колінних поворотних шарнірів, зміщующихся частин тіла Пристрій суцільний не розділений на окремі частини, не має ручного (механічного) чи електричного приводу Жорстко закріплені ноги, утворюють враження спокою, незмінності, звичної одноманітної картини В основу винаходу поставлена задача створення пристрою для реалізації спосібу зміни силуета - шляхом імпровізації різних частин тіла, творчого розкриття динамічного образу силуета, що дозволяє забезпечити живий натуралізм пам'ятнику, потяг "крокувати уперед" до поставленої мети Поставлена задача вирішується тим, що пристрій для реалізації спосібу, утримуючи фундамент, болти кріплення, порожній монумент з розкинутими руками, ногами, ВІДПОВІДНО винаходу, зміна окремих частин тіла здійснюється при допомозі тросо-блочної системи, розміщеної усередині монумента, привода та лебідки, змонтованих у фундаменті, при цьому поверхню монумента покривають синтетичними матеріалами В полостях колонних шарнірів знаходяться меніски та диски, які підвищують конгруентність (притертість) один до одного частин та являються додатковими амортизаторами Таким чином, рухомий монумент формує образ продовжувача життя, закликає оточючих до активної боротьби, підвищує настрій глядача На фиг 1 показано у початковому періоді ЗОВНІШНІЙ вигляд пристрію, на фіг 2 - вигляд крокуючого монумента, фіг 3 - розріз по перерізам 11, 2-2 (фіг 2), на фіг 4 - механізм трубо-блочнеї системи, на фіг 5 - конструкція колінного суглоба Полий пристрій для забезпечення імпровізації складається із фундамента 1, усередені якого розміщені привід та лебідка 2 з закритими на замок ґратами, блока 3 з шарніром (на МІСЦІ ЩИКОЛОТКИ), троса 4, блока 5 з шарніром, троса 6, блока 7 з шарніром, блока 8 з шарніром (на щиколотці лівої ноги), троса 9, блока 10 з шарніром, троса 11, троса 12, блока 13 з шарніром (у предпліччі), троса 14, блока 15 з шарніром (на ЛІКТІ руки), троса 16, блока 17 з шарніром (у зап'ясті), музичного інструменту - труби 18, шарніра 19 у зоні шийних хребців та голови 20, покритій капелюхом Схематично шарніри виконані у вигляді суглобів з вільними боковими оболонками, протиканими стрижнем, на якому вільно обертається блок, охоплюючий всі блоки трос діаметром 8-12 мм виконаний суцільним, закріпленим з одного кінця до блока 8 та на барабані лебідки з другого, з правого боку Так як маса троса не зараховується, то подовжна сила з урахуванням сили інерції може бути визначена по принципу Д'Аламбера В даному випадку на барабані лебідки зусилля не пере вищує 2 кН, яке визначається по деформаціям з допомогою індікатора Найкращим матеріалом для виготовлення монументу може служити оцинковане залізо, згодом покрите синім пластиком, який закриває місця складових шарнірів (імітація МОНОЛІТНОСТІ) Перетворення монументу відбувається таким чином Вибирається найбільш оживлений участок перетинок перехрестя вулиць або людна площадка у парку Припускається, що пристрій виготовлено, змонтовано, налагоджено, та прийнято до експлуатації Перший етап показу При обертанні ручки лебідки 2 через блоки 3, 5, 7, 8, 10 (фіг 1) відбувається натяг та намотування на барабан ділянок 4, 6 троса При цьому права нога є реактивною підпорою, закріпленою на фундаменті Розтягуюче зусилля на ділянках 9, 11 та на блоці 10 утворює рівнодіючу, яка піднімає ліву ногу догори, кінець троса на блоці 8 закріплений При подальшому натягу 4, 6, 9, 11 троса, зусилля, розвиваємі на шарнірах 8, 10 вигинають ліву ногу та піднімають її вище (фіг 2) Другий етап полягає в слідуючому При обертанні ручки лебідки 2 через блоки 3, 5, 7, 13, 17 відбувається одночасно натяг ділянок 6, 12, 14, 16 троса При цьому зусилля на ділянках 14, 16 троса (різна з огляду різниці довжин ділянки) утворюють рівнодіючу, яка направлена догори від блока 15 Рівнодіюче зусилля через шарніри передається на руки монументу (перетягування троса не дозволяється) Третій етап полягає в слідуючому При натяжці ділянок 14, 16 троса труба 18 притискує губи і голову 20, при цьому на шарнірі 19 відбувається зміщення голови уверх і ліворуч, та зміщення в цілому тулуба (фіг 3, 4) При остаточному натяжінні троса відбувається загиб (на шарнірі 5) правої ноги (фіг 5) При допомозі виведення клямки з зубчатого колеса лебідки, відбувається послаблення тросу При цьому відбувається поворот на шарнірі 10, ліва нога повертається в вихідне становище Під власною вагою на шарнірі 19 відбувається поворот, голова 20 зміститься і займе початкове положення (процес перетворення монументу повторюється) Відзначимо, що заявлені об'єкти пов'язані поміж собою однією єдиною задумкою Порівняння заявлених рішень з прототипом дозволяє встановити ВІДПОВІДНІСТЬ їх критерію "новизни" Таким чийому спосіб зміни та пристрій для його реалізації викладеним шляхом дозволяє по порівнянню з базовими та іншими рішеннями - використовувати сучасний дізайний рівень з метою підняття технічної естетики оточуючої середи, що знижує по вибору економічні витрати до 30% та спрощує процес виробництва, - дозволяє понизити обсяг монтажних робіт (до 30%), зменшити амортизаційні витрати на обладнання (при заводському виготовленні) - використовувати менш дефіцитні механізми при транспортуванні та монтажу самобутнього монументу, 56681 - прогнозувати більш широке використання монументу при благоустрій та оформленні міських вулиць, площадок та парків міст України, 1Г.1 - представляти більш вдале стилістичне вираження, здатне виступати цікавою декоративною плямою в сучасному ландшафті міста На виготовлення та монтаж пристрою є замовники 56681 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
