Водоліт для морських та річкових суден

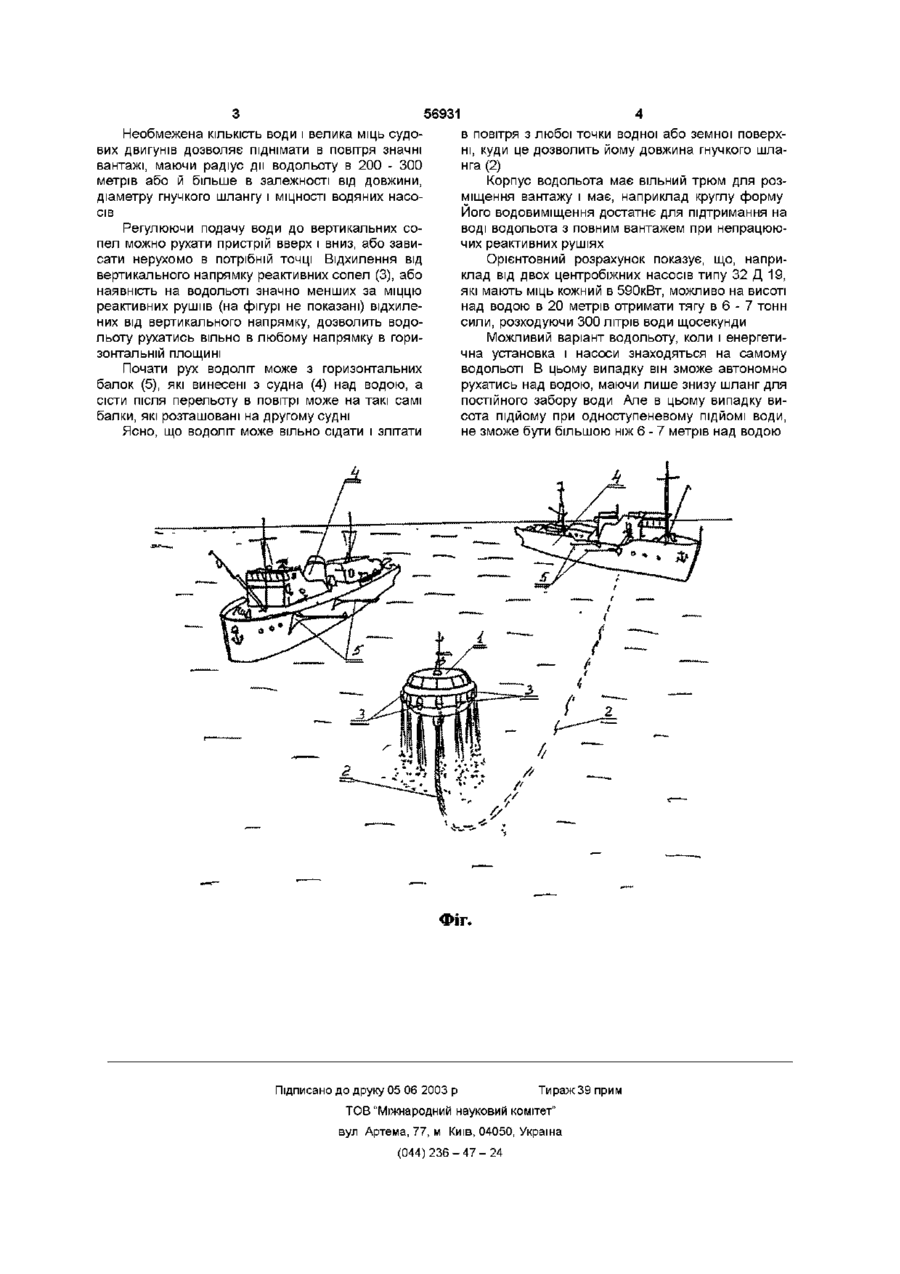

1 Водолітдля морських та річкових суден, що має плавучий корпус, палубу, огородження, який відрізняється тим, що має гнучкий шланг, який Винахід має відношення до пристроїв для розвантажування та завантажування здебільшого морських суден під час великого хвилювання моря, великих хвиль, вітру тощо ВІДОМІ судові пристрої для цих робіт - крани, лебідки, тельфери, блоки і т і мають жорсткий зв'язок з корпусом судна і тому під час сильного хвилювання моря ці роботи дуже важко або й зовсім неможливо проводити При аварійно-рятувальних, пожежних роботах ці недоліки особливо відчутні Крім того, всі ці пристрої мають обмежену зону робіт Метою запропонованого винаходу є створення "водольоту", пристрою, який дозволить швидко і безпечно переносити людей і вантажі з судна на воду, на другий корабель чи на берег і назад по повітрю, і мати значно більшу зону оперування ніж ВІДОМІ пристрої, а головне незалежність його від хвиль і положення судна в просторі з можливістю зупинки (зависання) в повітрі в любій точці зони робіт Найближчим прототипом запропонованого винаходу, по функційним ознакам, можно вважати систему, запропоновану фірмою "Віккерс Сперрі Ранд", інформація про яку опублікована в журналі "Техника - молодежи" № 12 за 1969 рік на стор 23, яку надаємо з матеріалами цієї заявки Але вона, на наш погляд, занадто складна, а головне менш надійна ніж та, що ми пропонуємо Суть запропонованого винаходу в тому, що водоліт зв'язаний, наприклад, з судном гнучким шлангом по якому під тиском подається вода, яка зєднує його з водяним насосом розташованим, наприклад, на судні і більше двох реактивних сопел (рушив), розташованих рівномірно вище центру ваги водольота, спрямованих вертикально донизу 2 Водолітзап 1, який відрізняється тим, що має пристрій для регулювання КІЛЬКОСТІ ВОДИ, ЩО по дається до основних реактивних рушив, а також один чи більше менших реактивних сопел, які можуть відхилятись від вертикального напрямку живить реактивні сопла (рушії") водольота Реактивні сопла спрямовані вниз Створена ними реактивна сила спрямована вертикально вверх і дає можливість підтримувати водоліт з вантажем і часткою шлангу, яка виходить за ним з води, у повітрі Водоліт має три ступені ВІЛЬНОСТІ при пересуванні в повітрі, а зона пересування обмежена тільки довжиною шланга На фігурі показано водоліт в повітрі Вода під тиском викидається з реактивних сопел розташованих рівномірно по колу вище центру ваги водольота Вона подається до сопел через пристрій (вентиль), який дозволяє регулювати м подачу в ручному чи в автоматичному режимі, регулюючи підйомну силу, яку створюють водомети На фігурі показано водоліт в повітрі між двома морськими суднами Тут 1 - корпус водольота, 2 - гнучкий шланг, який з'єднує водоліт з джерелом води, яка подається під тиском, 3 - реактивні водомети (рушії), 4 - морські суда, 5 - горизонтальні балки, на які сідає водоліт Працює водоліт наступним чином Вода під великим тиском подається до реактивних сопел (3) розташованих рівномірно вище центру ваги водольота (1) Реактивна тяга, яка направлена вертикально вверх, піднімає в повітря водоліт і якусь частину гнучкого шланга (2) в залежності від сили реакції водяних струменів СО о> (О Ю 56931 Необмежена КІЛЬКІСТЬ води і велика міць судових двигунів дозволяє піднімати в повітря значні вантажі, маючи радіус дм водольоту в 200 - 300 метрів або й більше в залежності від довжини, в повітря з любої точки водної або земної поверхні, куди це дозволить йому довжина гнучкого шланга (2) Корпус водольота має вільний трюм для розміщення вантажу і має, наприклад круглу форму Його водовиміщення достатнє для підтримання на воді водольота з повним вантажем при непрацюючих реактивних рушіях Орієнтовний розрахунок показує, що, наприклад від двох центробіжних насосів типу 32 Д 19, які мають міць кожний в 590кВт, можливо на висоті над водою в 20 метрів отримати тягу в 6 - 7 тонн сили, розходуючи 300 літрів води щосекунди Можливий варіант водольоту, коли і енергетична установка і насоси знаходяться на самому водольоті В цьому випадку він зможе автономно рухатись над водою, маючи лише знизу шланг для постійного забору води Але в цьому випадку висота підйому при одноступеневому ПІДЙОМІ води, не зможе бути більшою ніж 6 - 7 метрів над водою діаметру гнучкого шлангу і МІЦНОСТІ ВОДЯНИХ насо сів Регулюючи подачу води до вертикальних сопел можно рухати пристрій вверх і вниз, або зависати нерухомо в потрібній точці Відхилення від вертикального напрямку реактивних сопел (3), або наявність на водольоті значно менших за міццю реактивних рушив (на фігурі не показані) відхилених від вертикального напрямку, дозволить водольоту рухатись вільно в любому напрямку в горизонтальній площині Почати рух водоліт може з горизонтальних балок (5), які винесені з судна (4) над водою, а сісти після перельоту в повітрі може на такі самі балки, які розташовані на другому судні Ясно, що водоліт може вільно сідати і злітати ФІГ. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
