Канал вимірювання радіальної швидкості літальних апаратів для лівс з можливістю розпізнавання ла

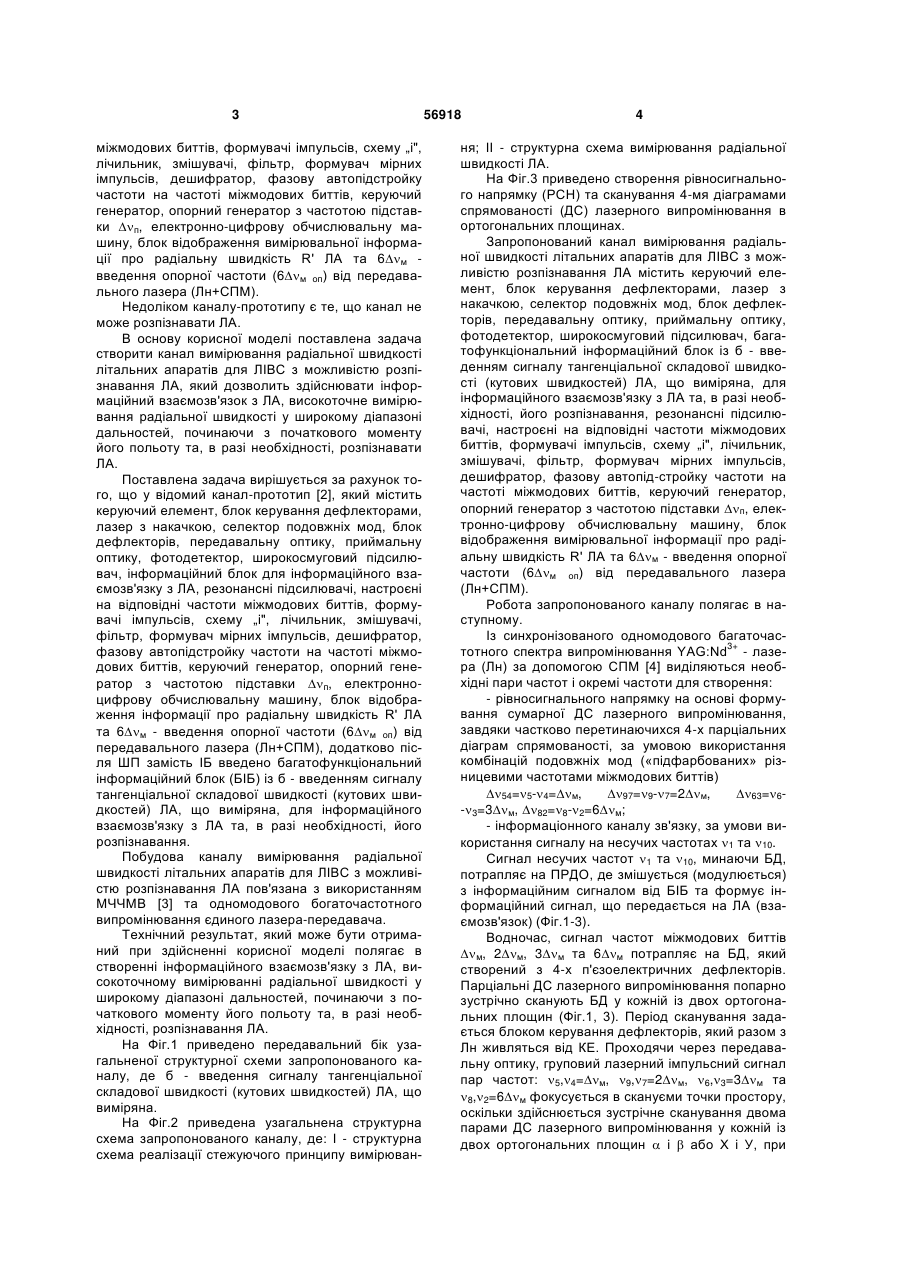

Канал вимірювання радіальної швидкості літальних апаратів для ЛІВС з можливістю розпізнавання ЛА, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передава U 1 3 міжмодових биттів, формувачі імпульсів, схему „і", лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, електронно-цифрову обчислювальну машину, блок відображення вимірювальної інформації про радіальну швидкість R' ЛА та 6м введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ). Недоліком каналу-прототипу є те, що канал не може розпізнавати ЛА. В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів для ЛІВС з можливістю розпізнавання ЛА, який дозволить здійснювати інформаційний взаємозв'язок з ЛА, високоточне вимірювання радіальної швидкості у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та, в разі необхідності, розпізнавати ЛА. Поставлена задача вирішується за рахунок того, що у відомий канал-прототип [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок для інформаційного взаємозв'язку з ЛА, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему „і", лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, електронноцифрову обчислювальну машину, блок відображення інформації про радіальну швидкість R' ЛА та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ), додатково після ШП замість ІБ введено багатофункціональний інформаційний блок (БІБ) із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна, для інформаційного взаємозв'язку з ЛА та, в разі необхідності, його розпізнавання. Побудова каналу вимірювання радіальної швидкості літальних апаратів для ЛІВС з можливістю розпізнавання ЛА пов'язана з використанням МЧЧМВ [3] та одномодового богаточастотного випромінювання єдиного лазера-передавача. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає в створенні інформаційного взаємозв'язку з ЛА, високоточному вимірюванні радіальної швидкості у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та, в разі необхідності, розпізнавання ЛА. На Фіг.1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де б - введення сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна. На Фіг.2 приведена узагальнена структурна схема запропонованого каналу, де: І - структурна схема реалізації стежуючого принципу вимірюван 56918 4 ня; II - структурна схема вимірювання радіальної швидкості ЛА. На Фіг.3 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. Запропонований канал вимірювання радіальної швидкості літальних апаратів для ЛІВС з можливістю розпізнавання ЛА містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна, для інформаційного взаємозв'язку з ЛА та, в разі необхідності, його розпізнавання, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему „і", лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопід-стройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, електронно-цифрову обчислювальну машину, блок відображення вимірювальної інформації про радіальну швидкість R' ЛА та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ). Робота запропонованого каналу полягає в наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання YAG:Nd3+ - лазера (Лн) за допомогою СПМ [4] виділяються необхідні пари частот і окремі частоти для створення: - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки частково перетинаючихся 4-х парціальних діаграм спрямованості, за умовою використання комбінацій подовжніх мод («підфарбованих» різницевими частотами міжмодових биттів) 54=5-4=м, 97=9-7=2м, 63=6-3=3м, 82=8-2=6м; - інформаціонного каналу зв'язку, за умови використання сигналу на несучих частотах 1 та 10. Сигнал несучих частот 1 та 10, минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує інформаційний сигнал, що передається на ЛА (взаємозв'язок) (Фіг.1-3). Водночас, сигнал частот міжмодових биттів м, 2м, 3м та 6м потрапляє на БД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній із двох ортогональних площин (Фіг.1, 3). Період сканування задається блоком керування дефлекторів, який разом з Лн живляться від КЕ. Проходячи через передавальну оптику, груповий лазерний імпульсний сигнал пар частот: 5,4=м, 9,7=2м, 6,3=3м та 8,2=6м фокусується в скануєми точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин  і  або X і У, при 5 цьому несучі частоти 1 та 10 - проходять вдовж РСН (Фіг.3). Прийняті прийомною оптикою від ЛА інформаційні та відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучій частоті і різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем вони розподіляються: - в БІБ для обробки інформації, що приймається від ЛА; - по РП, які настроєні на відповідні частоти: м, 2м, 3м та 6м. При цьому імпульсні сигнали радіочастоти, що надходять з РП 4 (РП6м) - формує сигнал радіальної швидкості, а РП1 (PПм), PП2 (PП2м) і РП3 (РП3м) - формують сигнали для інших вимірювальних каналів ЛІВС. Принцип вимірювання радіальної швидкості ЛА полягає в наступному (Фіг.1, 2). На перший змішувач (ЗМ1) від РП 4 (РП6м) подається сигнал із частотою 6м від, який змішується через зворотній зв'язок зі сумішшю частот 6м від+м п, від КГ та фільтрується. У фазовій автопідстройкі частоти на частоті міжмодових биттів цей сигнал змішується з частотою п від ОГ. Отриманий сигнал з частотою г з виходу А керуючого генератора подається на вхід ЗМ2, де змішується з опорною частотою 6м. Сигнал різницевої частоти 6м від-(м-м п), отриманий з виходу Ф2, через ФІ, надходить на схему «І». На лічильник проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових імпульсів пропорційна частоті м допл 56918 6 перетворюється в ЕЦОМ у цифроаналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА на цифровому табло БВІ. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) ЛА через б - введення поступає на БІБ, де обробляється для здійснення розпізнавання ЛА, за яким ведеться стеження. Джерела інформації 1. Деклараційний патент України на винахід №64961 А, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів на підставі модернізованого частотно-часового методу вимірювання. /Г.В. Альошин, О.В. Коломійцев, Д.П. Пашков, - № 2003032667; Заяв. 27.03.2003; Опубл. 17.03.2004; Бюл. № 11. - 8 с. 2. Патент на корисну модель, №25800, Україна, MПK G01 S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів для лазерної інформаційно-вимірювальної системи. /О.В. Коломійцев, Г.В. Альошин, В.В. Баранник та ін. - № u200703166; Заяв. 26.03.2007; опубл. 27.08.2007; Бюл. № 13 - 8 с. 3. Деклараційний патент України на винахід №65099А, Україна, МПК G01 S 17/42, G01 S 17/66. Модернізований частотно-часовий метод вимірювання параметрів руху літальних апаратів. /О.В. Коломійцев -№ 2003054908; Заяв. 15.03.2004; Опубл. 15.03.2004; Бюл. №3 -4 с. 4. Патент на корисну модель №23215, Україна, МПК Н04 Q 1/453. Селектор подовжніх мод для лазерної інформаційно-вимірювальної системи. /О.В. Коломійцев, Г.В. Альошин, В.В. Баранник та ін. - № u200700070; Заяв. 02.01.2007; опубл. 10.05.2007; Бюл. № 6 - 6 с. 7 Комп’ютерна верстка А. Крижанівський 56918 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
