Канал вимірювання похилої дальності до літальних апаратів для лівс з можливістю формування та обробки зображення ла

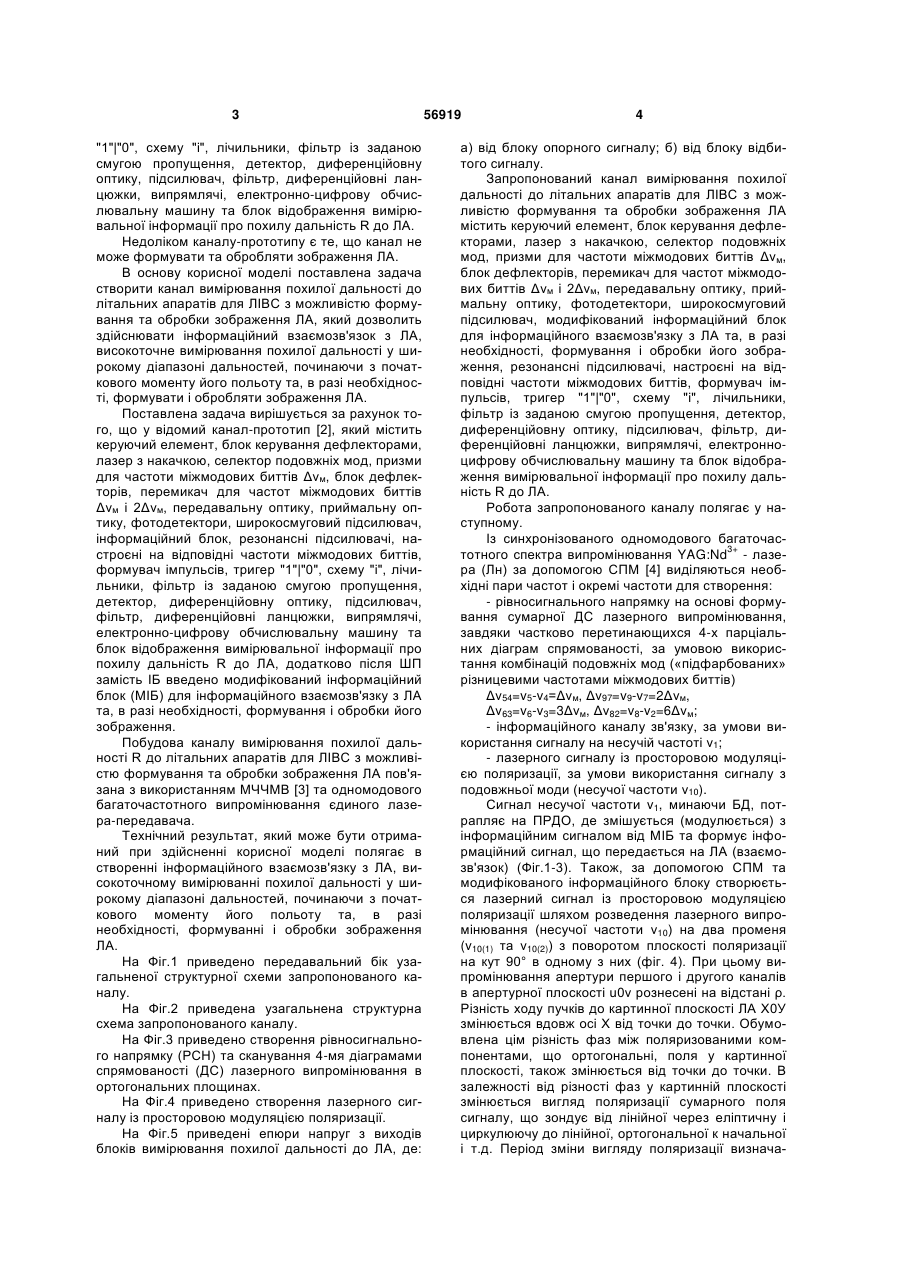

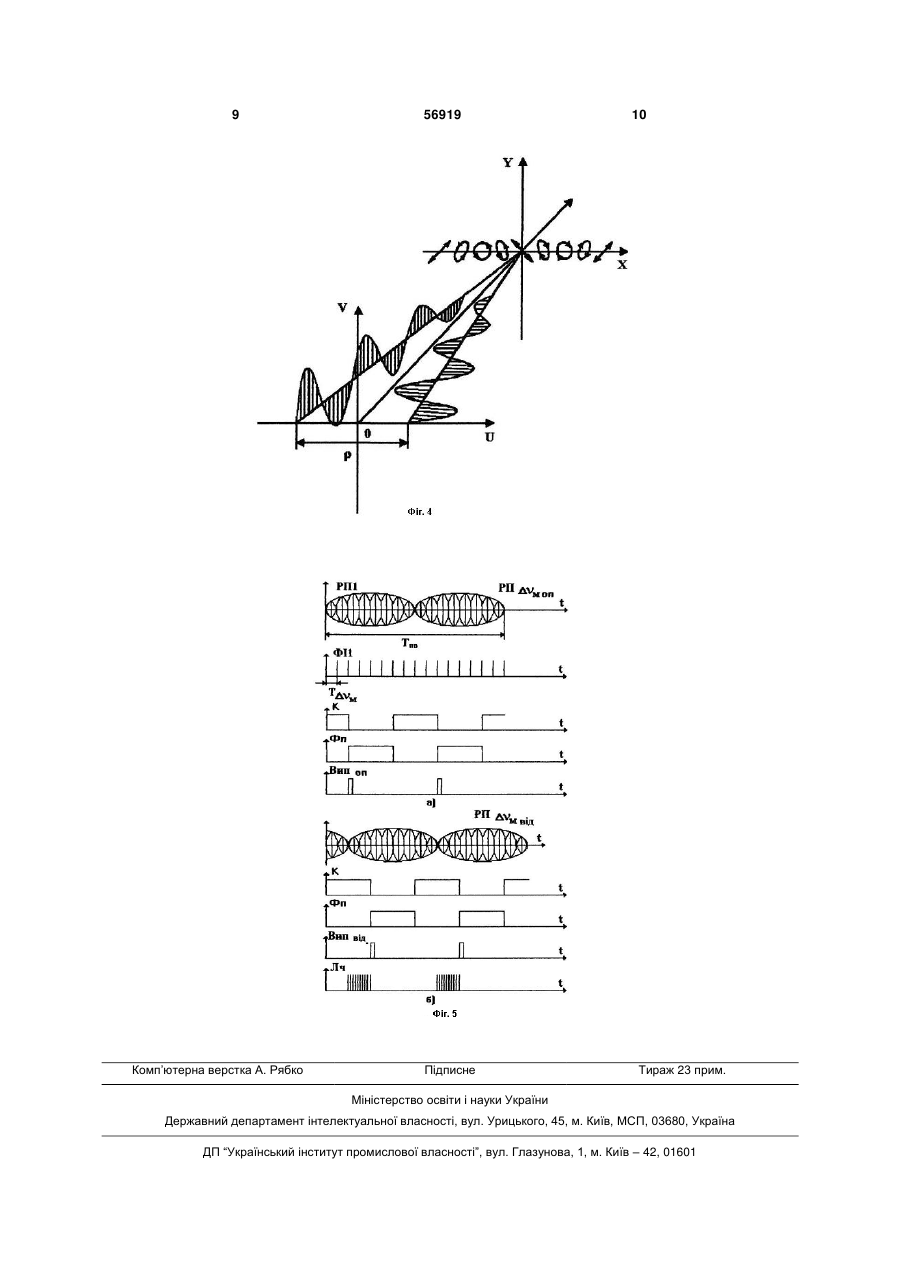

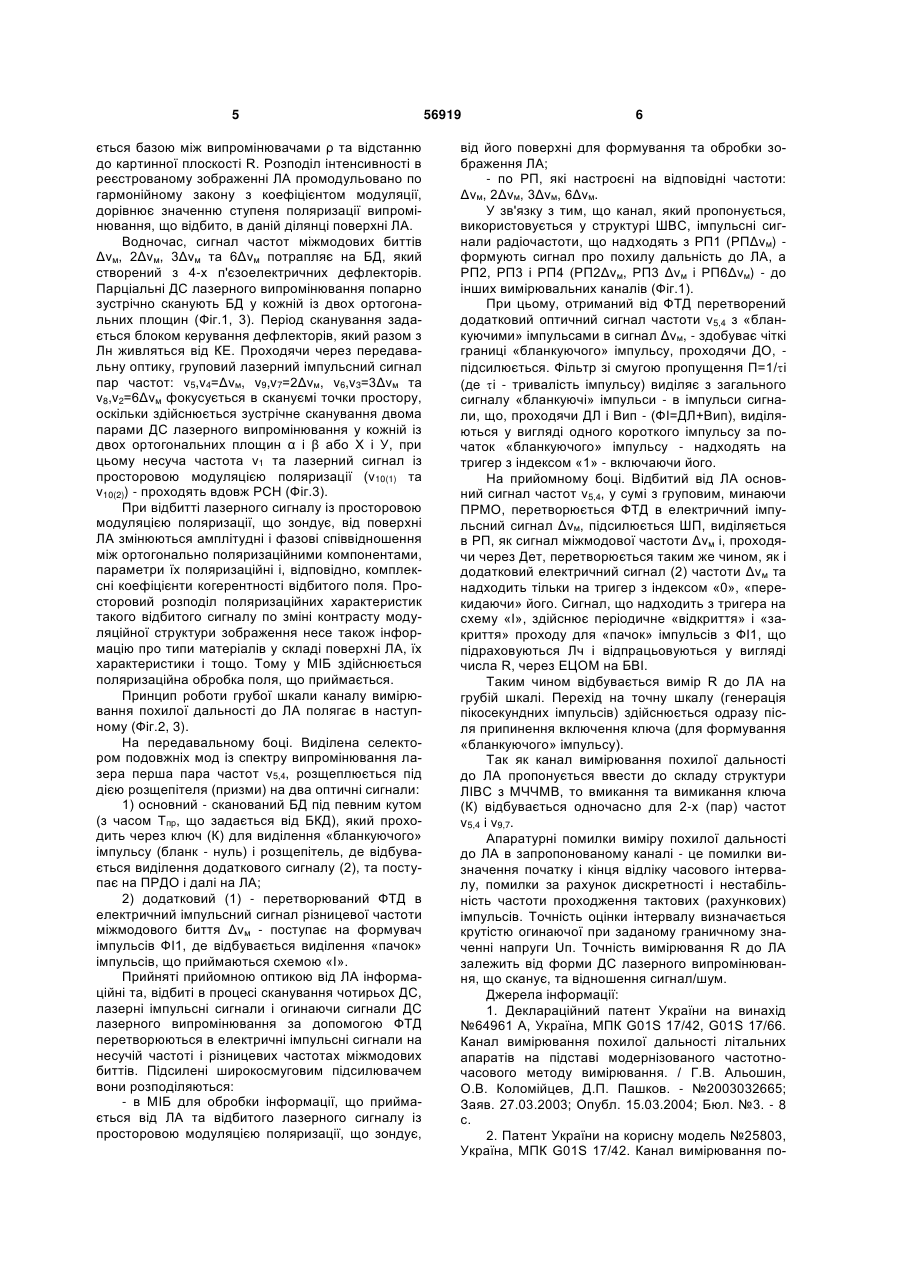

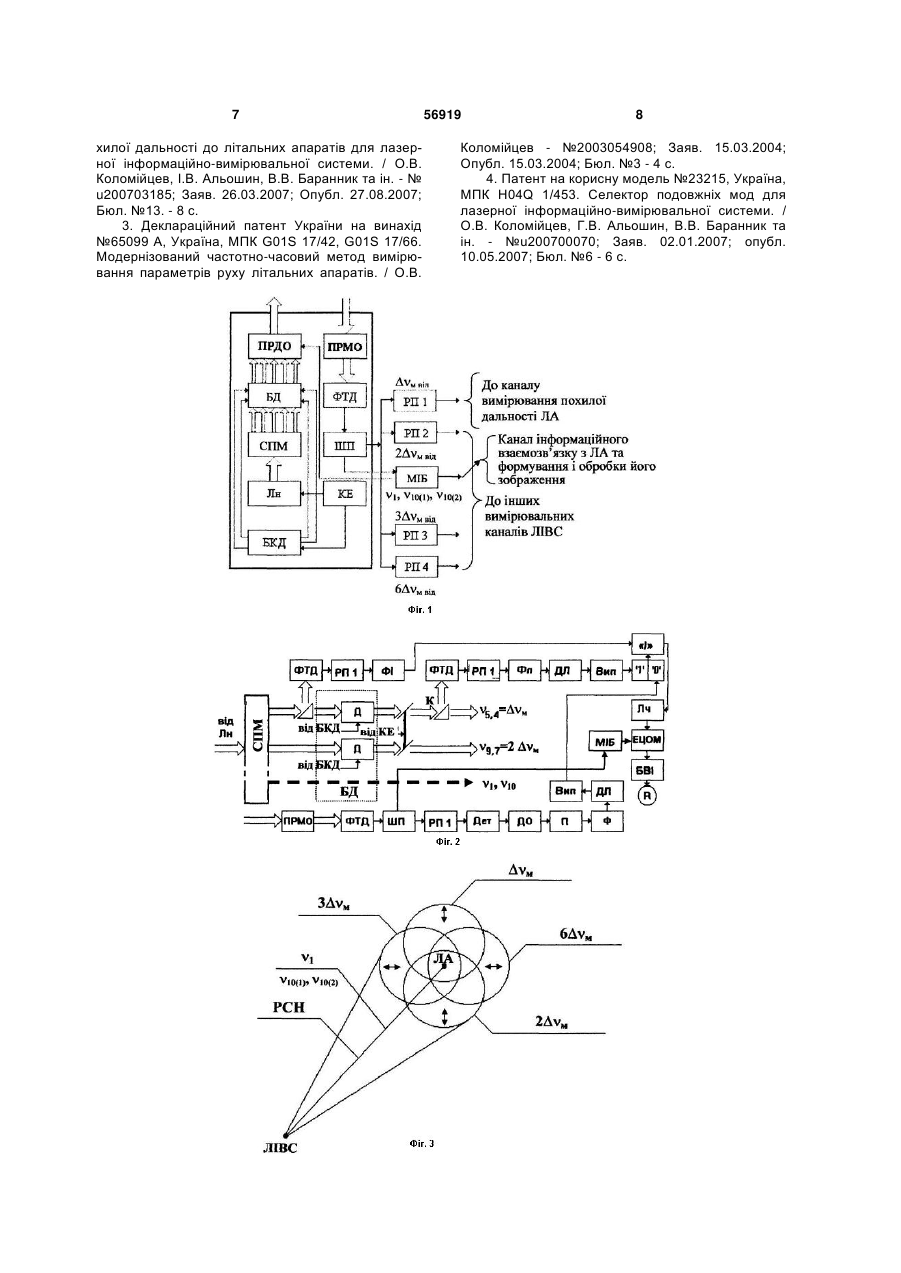

Канал вимірювання похилої дальності до літальних апаратів для ЛІВС з можливістю формування та обробки зображення ЛА, який містить керуючий елемент, блок керування дефлекторами, 3 "1"|"0", схему "і", лічильники, фільтр із заданою смугою пропущення, детектор, диференційовну оптику, підсилювач, фільтр, диференційовні ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність R до ЛА. Недоліком каналу-прототипу є те, що канал не може формувати та обробляти зображення ЛА. В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів для ЛІВС з можливістю формування та обробки зображення ЛА, який дозволить здійснювати інформаційний взаємозв'язок з ЛА, високоточне вимірювання похилої дальності у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та, в разі необхідності, формувати і обробляти зображення ЛА. Поставлена задача вирішується за рахунок того, що у відомий канал-прототип [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, призми для частоти міжмодових биттів Δvм, блок дефлекторів, перемикач для частот міжмодових биттів Δvм і 2Δvм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему "і", лічильники, фільтр із заданою смугою пропущення, детектор, диференційовну оптику, підсилювач, фільтр, диференційовні ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність R до ЛА, додатково після ШП замість ІБ введено модифікований інформаційний блок (МІБ) для інформаційного взаємозв'язку з ЛА та, в разі необхідності, формування і обробки його зображення. Побудова каналу вимірювання похилої дальності R до літальних апаратів для ЛІВС з можливістю формування та обробки зображення ЛА пов'язана з використанням МЧЧМВ [3] та одномодового багаточастотного випромінювання єдиного лазера-передавача. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає в створенні інформаційного взаємозв'язку з ЛА, високоточному вимірюванні похилої дальності у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та, в разі необхідності, формуванні і обробки зображення ЛА. На Фіг.1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу. На Фіг.2 приведена узагальнена структурна схема запропонованого каналу. На Фіг.3 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На Фіг.4 приведено створення лазерного сигналу із просторовою модуляцією поляризації. На Фіг.5 приведені епюри напруг з виходів блоків вимірювання похилої дальності до ЛА, де: 56919 4 а) від блоку опорного сигналу; б) від блоку відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів для ЛІВС з можливістю формування та обробки зображення ЛА містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, призми для частоти міжмодових биттів Δvм, блок дефлекторів, перемикач для частот міжмодових биттів Δvм і 2Δvм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, модифікований інформаційний блок для інформаційного взаємозв'язку з ЛА та, в разі необхідності, формування і обробки його зображення, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему "і", лічильники, фільтр із заданою смугою пропущення, детектор, диференційовну оптику, підсилювач, фільтр, диференційовні ланцюжки, випрямлячі, електронноцифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність R до ЛА. Робота запропонованого каналу полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання YAG:Nd3+ - лазера (Лн) за допомогою СПМ [4] виділяються необхідні пари частот і окремі частоти для створення: - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки частково перетинающихся 4-х парціальних діаграм спрямованості, за умовою використання комбінацій подовжніх мод («підфарбованих» різницевими частотами міжмодових биттів) Δv54=v5-v4=Δvм, Δv97=v9-v7=2Δvм, Δv63=v6-v3=3Δvм, Δv82=v8-v2=6Δvм; - інформаційного каналу зв'язку, за умови використання сигналу на несучій частоті v1; - лазерного сигналу із просторовою модуляцією поляризації, за умови використання сигналу з подовжньої моди (несучої частоти v10). Сигнал несучої частоти v1, минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від МІБ та формує інформаційний сигнал, що передається на ЛА (взаємозв'язок) (Фіг.1-3). Також, за допомогою СПМ та модифікованого інформаційного блоку створюється лазерний сигнал із просторовою модуляцією поляризації шляхом розведення лазерного випромінювання (несучої частоти v10) на два променя (v10(1) та v10(2)) з поворотом плоскості поляризації на кут 90° в одному з них (фіг. 4). При цьому випромінювання апертури першого і другого каналів в апертурної плоскості u0v рознесені на відстані ρ. Різність ходу пучків до картинної плоскості ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цім різність фаз між поляризованими компонентами, що ортогональні, поля у картинної плоскості, також змінюється від точки до точки. В залежності від різності фаз у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної к начальної і т.д. Період зміни вигляду поляризації визнача 5 ється базою між випромінювачами ρ та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. Водночас, сигнал частот міжмодових биттів Δvм, 2Δvм, 3Δvм та 6Δvм потрапляє на БД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній із двох ортогональних площин (Фіг.1, 3). Період сканування задається блоком керування дефлекторів, який разом з Лн живляться від КЕ. Проходячи через передавальну оптику, груповий лазерний імпульсний сигнал пар частот: v5,v4=Δvм, v9,v7=2Δvм, v6,v3=3Δvм та v8,v2=6Δvм фокусується в скануємі точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин α і β або X і У, при цьому несуча частота v1 та лазерний сигнал із просторовою модуляцією поляризації (v10(1) та v10(2)) - проходять вдовж РСН (Фіг.3). При відбитті лазерного сигналу із просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо. Тому у МІБ здійснюється поляризаційна обробка поля, що приймається. Принцип роботи грубої шкали каналу вимірювання похилої дальності до ЛА полягає в наступному (Фіг.2, 3). На передавальному боці. Виділена селектором подовжніх мод із спектру випромінювання лазера перша пара частот v5,4, розщеплюється під дією розщепітеля (призми) на два оптичні сигнали: 1) основний - сканований БД під певним кутом (з часом Тпр, що задається від БКД), який проходить через ключ (К) для виділення «бланкуючого» імпульсу (бланк - нуль) і розщепітель, де відбувається виділення додаткового сигналу (2), та поступає на ПРДО і далі на ЛА; 2) додатковий (1) - перетворюваний ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття Δvм - поступає на формувач імпульсів ФІ1, де відбувається виділення «пачок» імпульсів, що приймаються схемою «І». Прийняті прийомною оптикою від ЛА інформаційні та, відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучій частоті і різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем вони розподіляються: - в МІБ для обробки інформації, що приймається від ЛА та відбитого лазерного сигналу із просторовою модуляцією поляризації, що зондує, 56919 6 від його поверхні для формування та обробки зображення ЛА; - по РП, які настроєні на відповідні частоти: Δvм, 2Δvм, 3Δvм, 6Δvм. У зв'язку з тим, що канал, який пропонується, використовується у структурі ШВС, імпульсні сигнали радіочастоти, що надходять з РП1 (PПΔvм) формують сигнал про похилу дальність до ЛА, а РП2, РП3 і РП4 (PП2Δvм, РП3 Δvм i РП6Δvм) - до інших вимірювальних каналів (Фіг.1). При цьому, отриманий від ФТД перетворений додатковий оптичний сигнал частоти v5,4 з «бланкуючими» імпульсами в сигнал Δvм, - здобуває чіткі границі «бланкуючого» імпульсу, проходячи ДО, підсилюється. Фільтр зі смугою пропущення П=1/і (де і - тривалість імпульсу) виділяє з загального сигналу «бланкуючі» імпульси - в імпульси сигнали, що, проходячи ДЛ і Вип - (ФІ=ДЛ+Вип), виділяються у вигляді одного короткого імпульсу за початок «бланкуючого» імпульсу - надходять на тригер з індексом «1» - включаючи його. На прийомному боці. Відбитий від ЛА основний сигнал частот v5,4, у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал Δvм, підсилюється ШП, виділяється в РП, як сигнал міжмодової частоти Δvм і, проходячи через Дет, перетворюється таким же чином, як і додатковий електричний сигнал (2) частоти Δvм та надходить тільки на тригер з індексом «0», «перекидаючи» його. Сигнал, що надходить з тригера на схему «І», здійснює періодичне «відкриття» і «закриття» проходу для «пачок» імпульсів з ФІ1, що підраховуються Лч і відпрацьовуються у вигляді числа R, через ЕЦОМ на БВІ. Таким чином відбувається вимір R до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення включення ключа (для формування «бланкуючого» імпульсу). Так як канал вимірювання похилої дальності до ЛА пропонується ввести до складу структури ЛІВС з МЧЧМВ, то вмикання та вимикання ключа (К) відбувається одночасно для 2-х (пар) частот v5,4 і v9,7. Апаратурні помилки виміру похилої дальності до ЛА в запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності і нестабільність частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп. Точність вимірювання R до ЛА залежить від форми ДС лазерного випромінювання, що сканує, та відношення сигнал/шум. Джерела інформації: 1. Деклараційний патент України на винахід №64961 А, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання похилої дальності літальних апаратів на підставі модернізованого частотночасового методу вимірювання. / Г.В. Альошин, О.В. Коломійцев, Д.П. Пашков. - №2003032665; Заяв. 27.03.2003; Опубл. 15.03.2004; Бюл. №3. - 8 с. 2. Патент України на корисну модель №25803, Україна, МПК G01S 17/42. Канал вимірювання по 7 хилої дальності до літальних апаратів для лазерної інформаційно-вимірювальної системи. / О.В. Коломійцев, І.В. Альошин, В.В. Баранник та ін. - № u200703185; Заяв. 26.03.2007; Опубл. 27.08.2007; Бюл. №13. - 8 с. 3. Деклараційний патент України на винахід №65099 А, Україна, МПК G01S 17/42, G01S 17/66. Модернізований частотно-часовий метод вимірювання параметрів руху літальних апаратів. / О.В. 56919 8 Коломійцев - №2003054908; Заяв. 15.03.2004; Опубл. 15.03.2004; Бюл. №3 - 4 с. 4. Патент на корисну модель №23215, Україна, МПК Н04Q 1/453. Селектор подовжніх мод для лазерної інформаційно-вимірювальної системи. / О.В. Коломійцев, Г.В. Альошин, В.В. Баранник та ін. - №u200700070; Заяв. 02.01.2007; опубл. 10.05.2007; Бюл. №6 - 6 с. 9 Комп’ютерна верстка А. Рябко 56919 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
