Пошуковий магнітний пристрій для обстеження великих площин

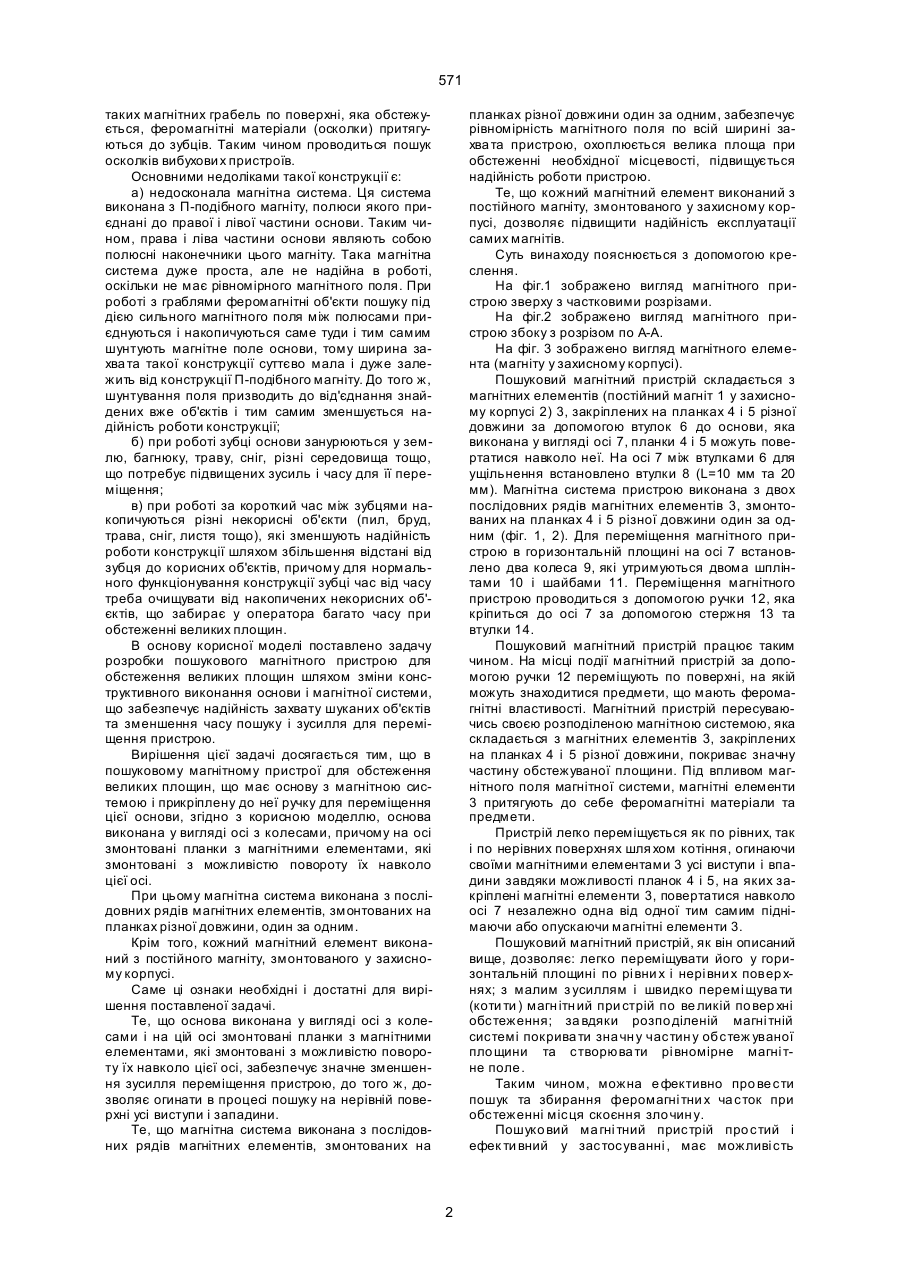

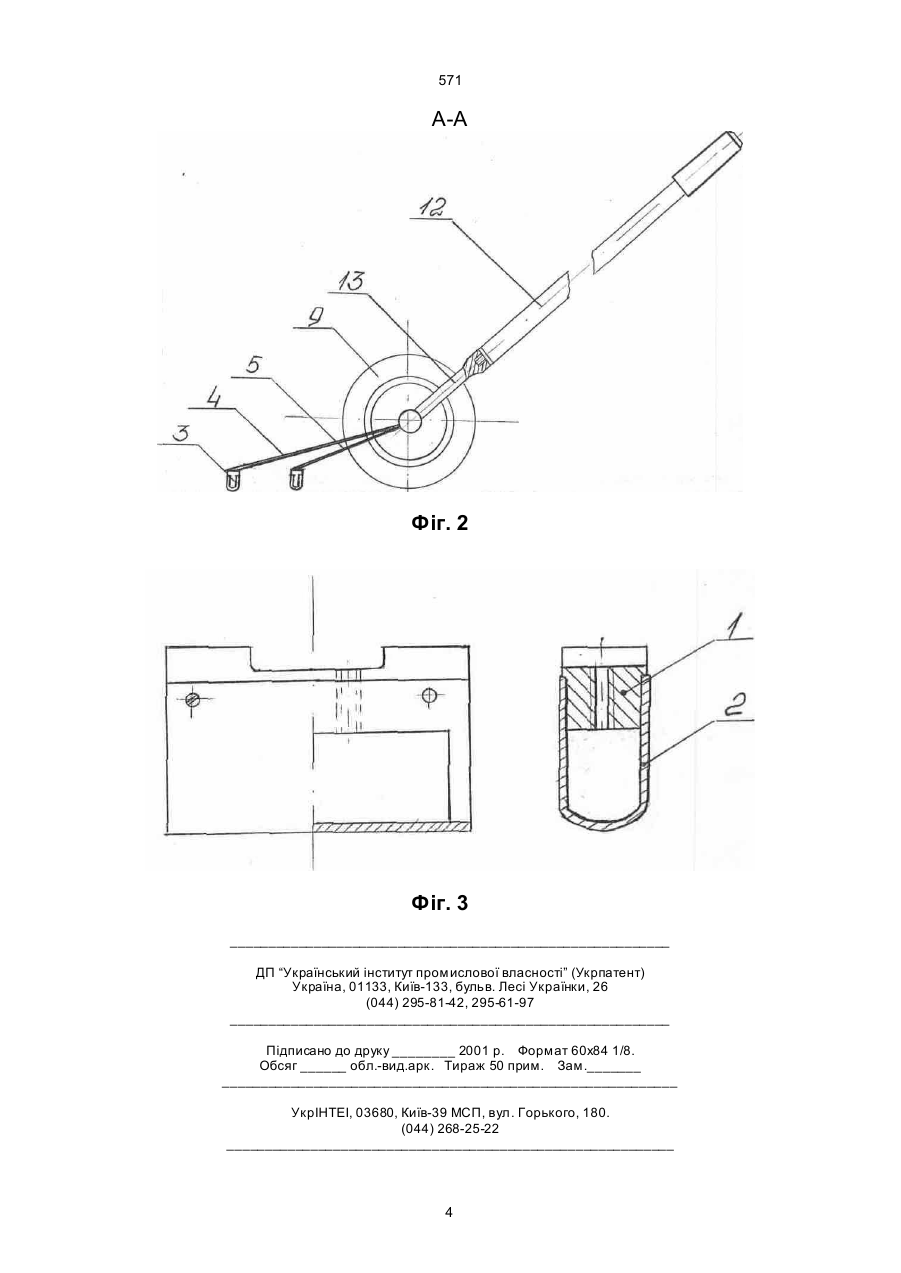

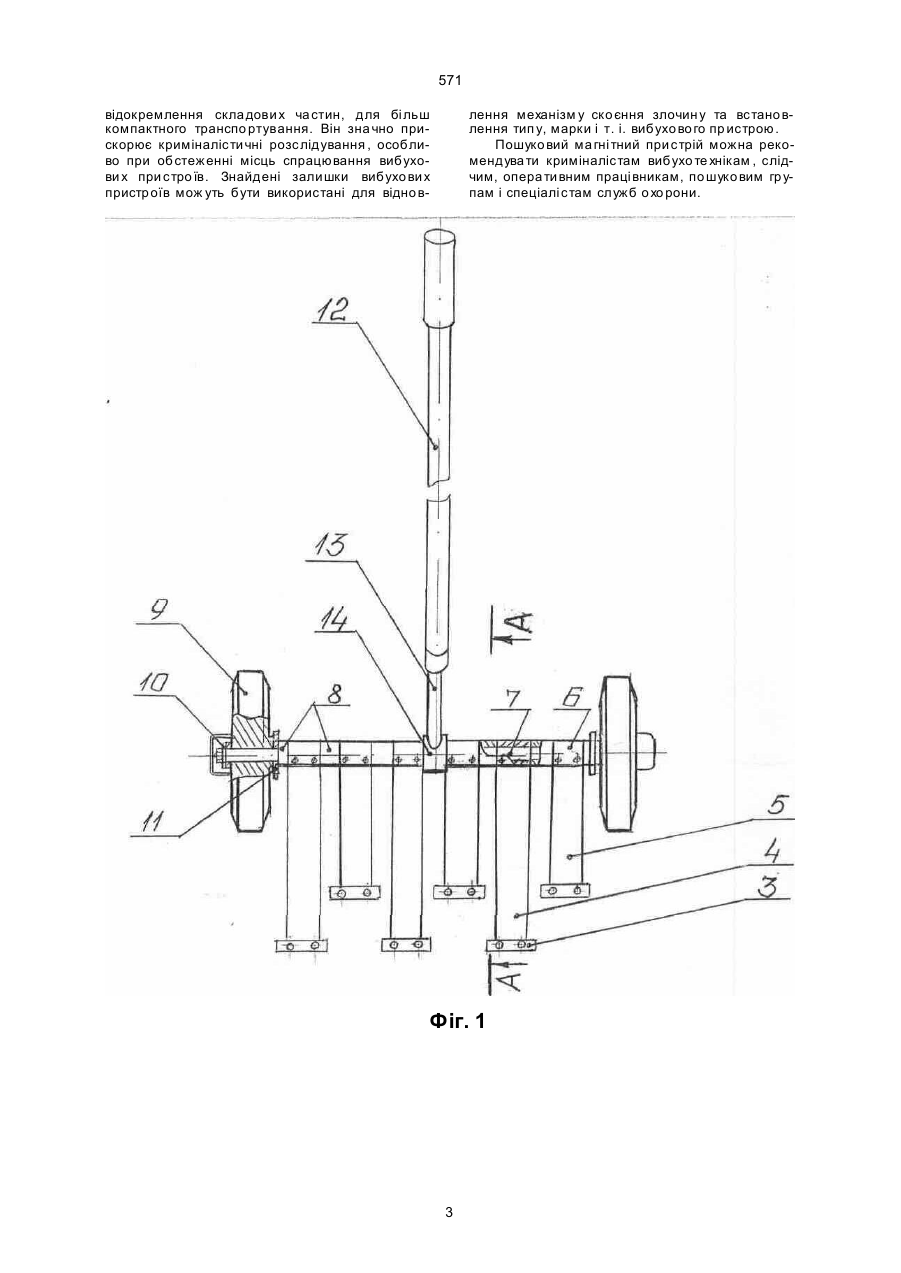

1. Пошуковий магнітний пристрій для обстеження великих площин, що має основу з магнітною 571 таких магнітних грабель по поверхні, яка обстежується, феромагнітні матеріали (осколки) притягуються до зубців. Таким чином проводиться пошук осколків вибухови х пристроїв. Основними недоліками такої конструкції є: а) недосконала магнітна система. Ця система виконана з П-подібного магніту, полюси якого приєднані до правої і лівої частини основи. Таким чином, права і ліва частини основи являють собою полюсні наконечники цього магніту. Така магнітна система дуже проста, але не надійна в роботі, оскільки не має рівномірного магнітного поля. При роботі з граблями феромагнітні об'єкти пошуку під дією сильного магнітного поля між полюсами приєднуються і накопичуються саме туди і тим самим шунтують магнітне поле основи, тому ширина захва та такої конструкції суттєво мала і дуже залежить від конструкції П-подібного магніту. До того ж, шунтування поля призводить до від'єднання знайдених вже об'єктів і тим самим зменшується надійність роботи конструкції; б) при роботі зубці основи занурюються у землю, багнюку, траву, сніг, різні середовища тощо, що потребує підвищених зусиль і часу для її переміщення; в) при роботі за короткий час між зубцями накопичуються різні некорисні об'єкти (пил, бруд, трава, сніг, листя тощо), які зменшують надійність роботи конструкції шляхом збільшення відстані від зубця до корисних об'єктів, причому для нормального функціонування конструкції зубці час від часу треба очищувати від накопичених некорисних об'єктів, що забирає у оператора багато часу при обстеженні великих площин. В основу корисної моделі поставлено задачу розробки пошукового магнітного пристрою для обстеження великих площин шляхом зміни конструктивного виконання основи і магнітної системи, що забезпечує надійність захвату шуканих об'єктів та зменшення часу пошуку і зусилля для переміщення пристрою. Вирішення цієї задачі досягається тим, що в пошуковому магнітному пристрої для обстеження великих площин, що має основу з магнітною системою і прикріплену до неї ручку для переміщення цієї основи, згідно з корисною моделлю, основа виконана у вигляді осі з колесами, причому на осі змонтовані планки з магнітними елементами, які змонтовані з можливістю повороту їх навколо цієї осі. При цьому магнітна система виконана з послідовних рядів магнітних елементів, змонтованих на планках різної довжини, один за одним. Крім того, кожний магнітний елемент виконаний з постійного магніту, змонтованого у захисному корпусі. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що основа виконана у вигляді осі з колесами і на цій осі змонтовані планки з магнітними елементами, які змонтовані з можливістю повороту їх навколо цієї осі, забезпечує значне зменшення зусилля переміщення пристрою, до того ж, дозволяє огинати в процесі пошуку на нерівній поверхні усі виступи і западини. Те, що магнітна система виконана з послідовних рядів магнітних елементів, змонтованих на планках різної довжини один за одним, забезпечує рівномірність магнітного поля по всій ширині захва та пристрою, охоплюється велика площа при обстеженні необхідної місцевості, підвищується надійність роботи пристрою. Те, що кожний магнітний елемент виконаний з постійного магніту, змонтованого у захисному корпусі, дозволяє підвищити надійність експлуатації самих магнітів. Суть винаходу пояснюється з допомогою креслення. На фіг.1 зображено вигляд магнітного пристрою зверху з частковими розрізами. На фіг.2 зображено вигляд магнітного пристрою збоку з розрізом по А-А. На фіг. 3 зображено вигляд магнітного елемента (магніту у захисному корпусі). Пошуковий магнітний пристрій складається з магнітних елементів (постійний магніт 1 у захисному корпусі 2) 3, закріплених на планках 4 і 5 різної довжини за допомогою втулок 6 до основи, яка виконана у вигляді осі 7, планки 4 і 5 можуть повертатися навколо неї. На осі 7 між втулками 6 для ущільнення встановлено втулки 8 (L=10 мм та 20 мм). Магнітна система пристрою виконана з двох послідовних рядів магнітних елементів 3, змонтованих на планках 4 і 5 різної довжини один за одним (фіг. 1, 2). Для переміщення магнітного пристрою в горизонтальній площині на осі 7 встановлено два колеса 9, які утримуються двома шплінтами 10 і шайбами 11. Переміщення магнітного пристрою проводиться з допомогою ручки 12, яка кріпиться до осі 7 за допомогою стержня 13 та втулки 14. Пошуковий магнітний пристрій працює таким чином. На місці події магнітнийпристрій за допомогою ручки 12 переміщують по поверхні, на якій можуть знаходитися предмети, що мають феромагнітні властивості. Магнітний пристрій пересуваючись своєю розподіленою магнітною системою, яка складається з магнітних елементів 3, закріплених на планках 4 і 5 різної довжини, покриває значну частину обстежуваної площини. Під впливом магнітного поля магнітної системи, магнітні елементи 3 притягують до себе феромагнітні матеріали та предмети. Пристрій легко переміщується як по рівних, так і по нерівних поверхнях шля хом котіння, огинаючи своїми магнітними елементами 3 усі виступи і впадини завдяки можливості планок 4 і 5, на яких закріплені магнітні елементи 3, повертатися навколо осі 7 незалежно одна від одної тим самим піднімаючи або опускаючи магнітні елементи 3. Пошуковий магнітний пристрій, як він описаний вище, дозволяє: легко переміщувати його у горизонтальній площині по рі вни х і нері вни х повер хнях; з малим з усиллям і швидко перемі щува ти (коти ти ) магн ітн ий при стрій по ве ликій по вер хні обстеження; за вдяки розпо діленій магні тній системі покрива ти зна чн у частин у обстеж уваної пло щини та створюва ти рі вномірне магні тне поле. Таким чином, можна е фективно про ве сти пошук та збирання феромагні тни х ча сток при обстеженні місця скоєння зло чин у. Пошуко вий ма гні тний пристрій про стий і ефек ти вний у застосуванні , має можливі сть 2 571 відокремлення скла дови х ча стин, для бі льш компактного транспо ртування. Він зна чно прискорює криміналісти чні розслідування , особливо при обстеженні місць спрацювання вибухови х при стро їв. Знайдені залишки вибухо ви х пристр оїв мож уть бути використані для відно в лення механізм у ско єння злочин у та встано влення тип у, марки і т. і. вибухо во го пр истрою. Пошуко вий ма гні тний при стрій можна рекомендува ти криміналістам вибухо те хнікам , слідчим, опера ти вним праці вникам, по шуко вим гр упам і спеціалі стам служб о хо рони. Фіг. 1 3 571 А-А Фіг. 2 Фіг. 3 __________________________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
