Очисник головок коренеплодів від гички на корені

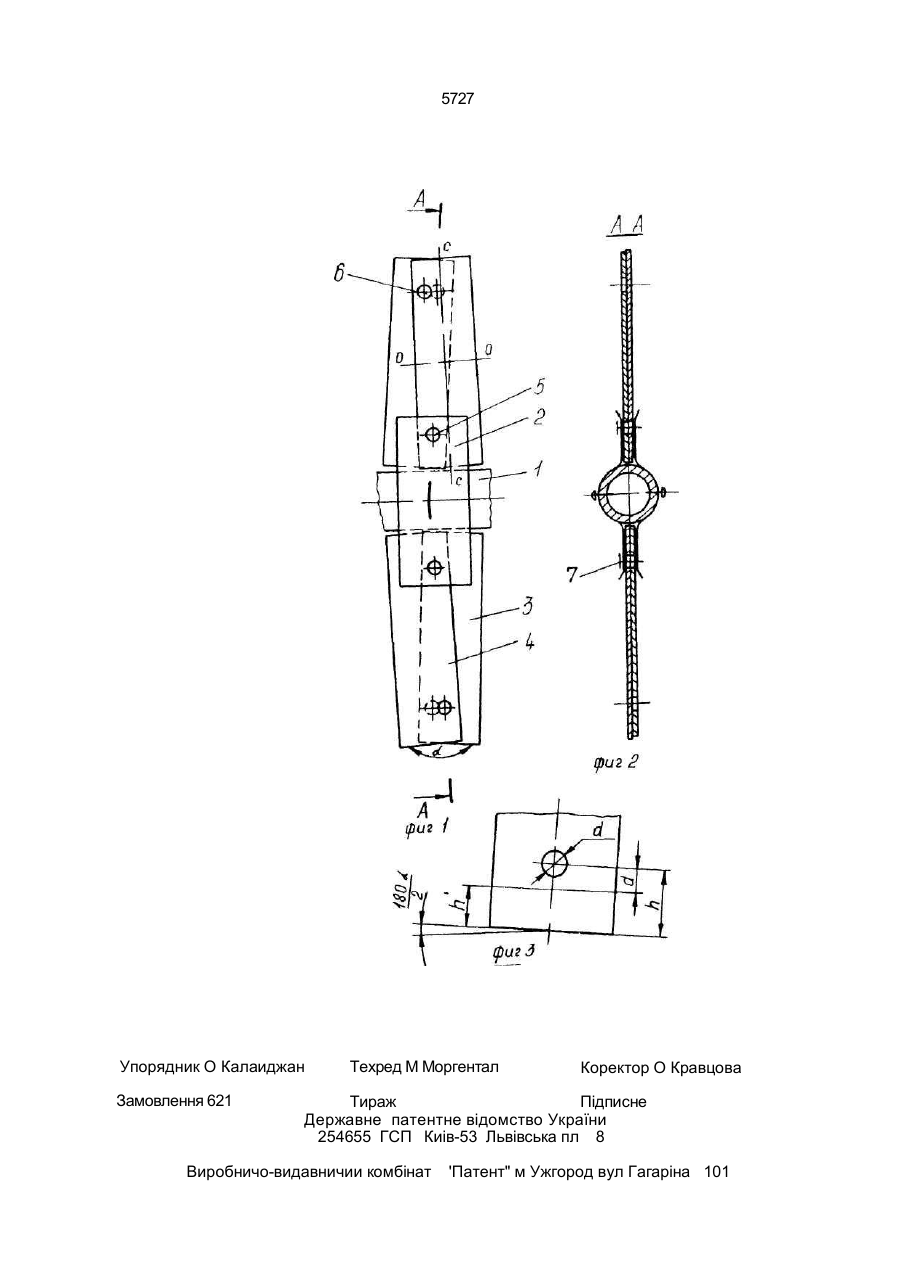

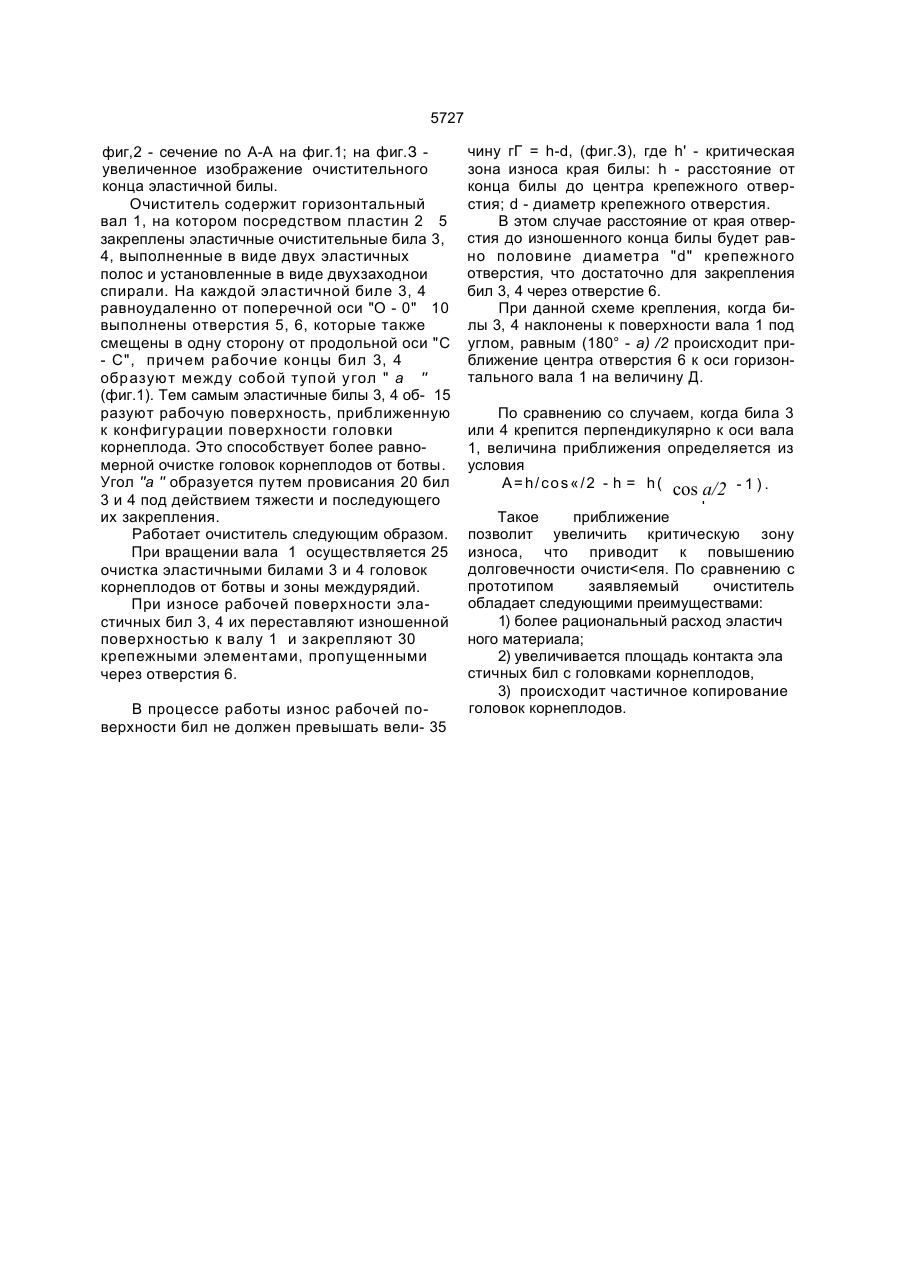

Очиститель головок корнеплодов от ботвы на корню, содержащий горизонтальный вал, на который посредством пластин попарно закреплены эластичные очистительные билы, установленные в виде двухзаходной спирали, о т л и ч а ю щ и й с я тем, что на каждой эластичной биле равноудаленно от поперечной оси выполнены отверстия, которые смещены в одну сторону от продольной оси, причем рабочие концы образуют между собой тупой угол. Изобретение относится к области сельскохозяйственного машиностроения, в частности к очистителям головок корнеплодов от ботвы на корню, используемым в свеклоуборочных машинах. Известен очиститель головок корнеплодов от ботвы на корню, содержащий горизонтальный вал, на котором по двухзаходной спирали установлены рабочие лопасти, выполненные в виде эластичных очистительных бил, закрепленных одним из своих концов на валу посредством пластин и крепежных элементов. Билы установлены с угловым смещением в направлении оси вращения вала и частичным перекрытием в рабочей их зоне. Недостатками такого очистителя являются значительный расход эластичного материала и неравномерная очистка поверхностей головок корнеплодов. В основу изобретения поставлена задача такого усовершенствования очистителя головок корнеплодов от ботвы на корню, ко торое за счет иной формы выполнения бил и их взаиморасположения обеспечило бы снижение массы бил и образование билами рабочей поверхности, близкой к форме поверхности головки корнеплода, и, следовательно, позволило бы снизить затраты эластичного материала и повысить равномерность очистки корнеплодов. Поставленная задача решается тем, что в очистителе головок корнеплодов от ботвы на корню, содержащем горизонтальный вал, на котором посредством пластин попарно закреплены эластичые очистительные билы, установленные в виде двухзаходной спирали, согласно изобретению, на каждой эластичной биле равноудаленно от поперечной оси выполнены отверстия, которые смещены в одну сторону от продольной оси, причем рабочие концы бил образуют между собой тупой угол. Сущность изобретения поясняется чертежом, где на фиг.1 представлен очиститель головок корнеплодов от ботвы на корню; на С> ел ю О 5727 фиг,2 - сечение no A-A на фиг.1; на фиг.З увеличенное изображение очистительного конца эластичной билы. Очиститель содержит горизонтальный вал 1, на котором посредством пластин 2 5 закреплены эластичные очистительные била 3, 4, выполненные в виде двух эластичных полос и установленные в виде двухзаходнои спирали. На каждой эластичной биле 3, 4 равноудаленно от поперечной оси "О - 0" 10 выполнены отверстия 5, 6, которые также смещены в одну сторону от продольной оси "С - С", причем рабочие концы бил 3, 4 образуют между соб ой тупой у гол " а " (фиг.1). Тем самым эластичные билы 3, 4 об- 15 разуют рабочую поверхность, приближенную к конфигурации поверхности головки корнеплода. Это способствует более равномерной очистке головок корнеплодов от ботвы. Угол "а " образуется путем провисания 20 бил 3 и 4 под действием тяжести и последующего их закрепления. Работает очиститель следующим образом. При вращении вала 1 осуществляется 25 очистка эластичными билами 3 и 4 головок корнеплодов от ботвы и зоны междурядий. При износе рабочей поверхности эластичных бил 3, 4 их переставляют изношенной поверхностью к валу 1 и закрепляют 30 крепежными элементами, пропущенными через отверстия 6. В процессе работы износ рабочей поверхности бил не должен превышать вели- 35 чину гГ = h-d, (фиг.З), где h' - критическая зона износа края билы: h - расстояние от конца билы до центра крепежного отверстия; d - диаметр крепежного отверстия. В этом случае расстояние от края отверстия до изношенного конца билы будет равно половине диаметра "d" крепежного отверстия, что достаточно для закрепления бил 3, 4 через отверстие 6. При данной схеме крепления, когда билы 3, 4 наклонены к поверхности вала 1 под углом, равным (180° - а) /2 происходит приближение центра отверстия 6 к оси горизонтального вала 1 на величину Д. По сравнению со случаем, когда била 3 или 4 крепится перпендикулярно к оси вала 1, величина приближения определяется из условия A = h / c o s « / 2 - h = h ( cos a/2 - 1 ) . 1 Такое приближение позволит увеличить критическую зону износа, что приводит к повышению долговечности очисти
