Очисник головок коренеплодів від гички на корені

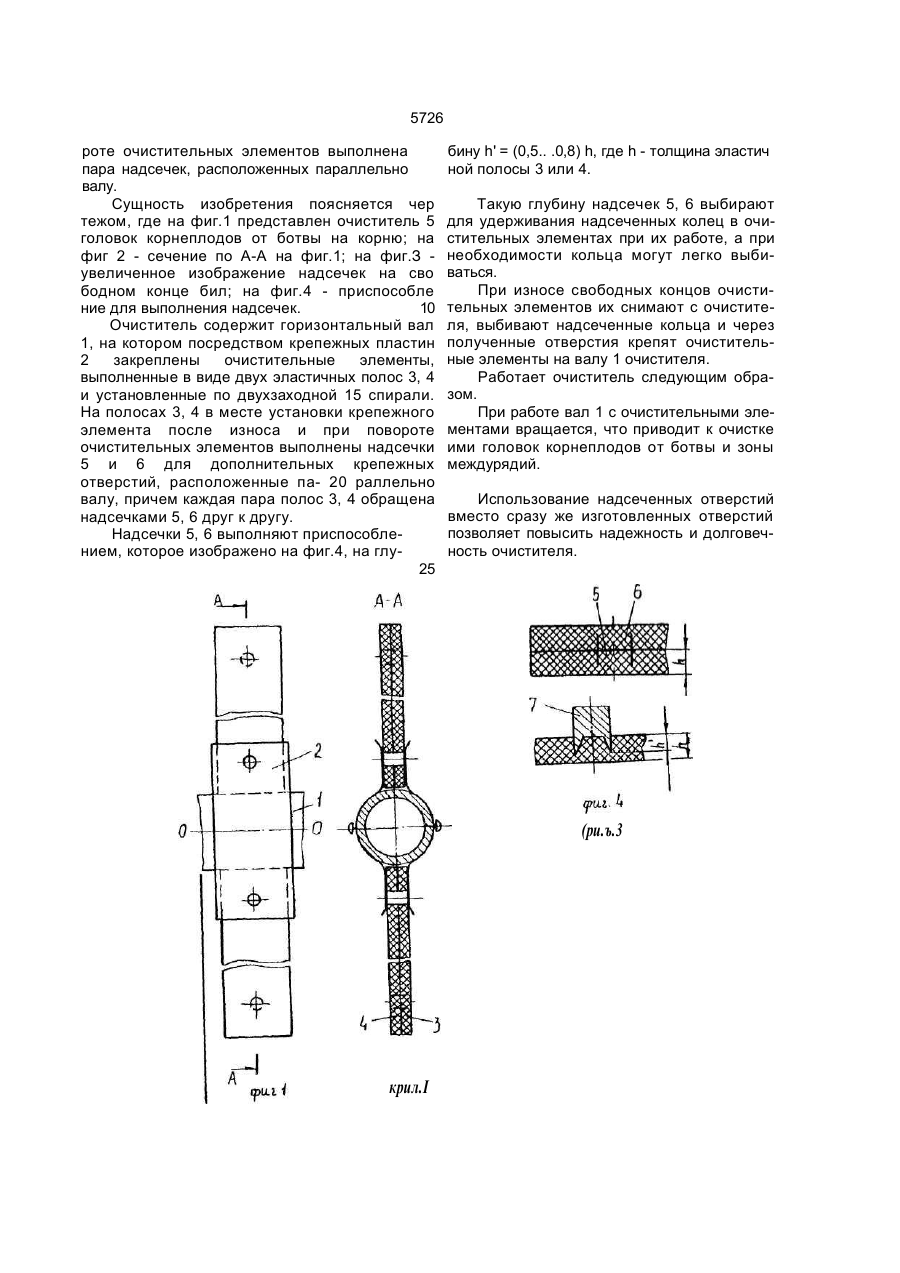

Очиститель головок корнеплодов от ботвы на корню, содержащий закрепленные на горизонтальном валу крепежными пластинами очистительные элементы, соединенные между собой и с пластинами крепежным элементом с возможностью поворота на 180°, о т л и ч а ю щ и й с я тем, что в месте для установки крепежного элемента при повороте очистительных элементов выполнена пара надсечек, расположенных параллельно валу. С > Изобретение относится к области сельскохозяйственного машиностроения, в частности, к очистителям головок корнеплодов от ботвы на корню, используемым в свеклоуборочных машинах. Известен очиститель головок корнеплодов от ботвы на корню [1], содержащий закрепленные на горизонтальном валу по спирали очистительные элементы. Недостатком такого очистителя является низкое качество очистки рядков корнеплодов от остатков ботвы. Наиболее близким по технической сущности к объекту изобретения является очиститель головок корнеплодов от ботвы на корню [2], содержащий горизонтальный вал, на котором по спирали размещены рабочие лопасти, каждая из которых выполнена в виде эластичных бичей, закрепленных одним из своих концов на валу посредством пластин и болта, причем бичи установлены с угловым смещением и частичным перекрытием, в их рабочей зоне. Недостатками такого очистителя являются нерациональный расход эластичного материала и недостаточная долговечность. В основу изобретения поставлена задача усовершенствования очистителя головок корнеплодов от ботвы на корню, который обеспечит после износа рабочей части очистительных элементов возможность их повторного использования и за счет этого повысит срок службы очистителя и снизит расход эластичного материала. Поставленная задача решается тем, что в очистителе головок корнеплодов от ботвы на корню, содержащем закрепленные на горизонтальном валу крепежными пластинами очистительные элементы, соединенные между собой и с пластинами крепежным элементом с возможностью поворота на 180°, согласно изобретению, в месте для установки крепежного элемента при пово ел О 5726 роте очистительных элементов выполнена пара надсечек, расположенных параллельно валу. Сущность изобретения поясняется чер тежом, где на фиг.1 представлен очиститель 5 головок корнеплодов от ботвы на корню; на фиг 2 - сечение по А-А на фиг.1; на фиг.З увеличенное изображение надсечек на сво бодном конце бил; на фиг.4 - приспособле ние для выполнения надсечек. 10 Очиститель содержит горизонтальный вал 1, на котором посредством крепежных пластин 2 закреплены очистительные элементы, выполненные в виде двух эластичных полос 3, 4 и установленные по двухзаходной 15 спирали. На полосах 3, 4 в месте установки крепежного элемента после износа и при повороте очистительных элементов выполнены надсечки 5 и 6 для дополнительных крепежных отверстий, расположенные па- 20 раллельно валу, причем каждая пара полос 3, 4 обращена надсечками 5, 6 друг к другу. Надсечки 5, 6 выполняют приспособлением, которое изображено на фиг.4, на глу25 бину h' = (0,5.. .0,8) h, где h - толщина эластич ной полосы 3 или 4. Такую глубину надсечек 5, 6 выбирают для удерживания надсеченных колец в очистительных элементах при их работе, а при необходимости кольца могут легко выбиваться. При износе свободных концов очистительных элементов их снимают с очистителя, выбивают надсеченные кольца и через полученные отверстия крепят очистительные элементы на валу 1 очистителя. Работает очиститель следующим образом. При работе вал 1 с очистительными элементами вращается, что приводит к очистке ими головок корнеплодов от ботвы и зоны междурядий. Использование надсеченных отверстий вместо сразу же изготовленных отверстий позволяет повысить надежность и долговечность очистителя. (ри.ъ.3 крил.І 5726 Упорядник М.Данильченко Замовлення 621 Техред М.Моргентал Коректор Л.Філь Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видзвничии комбінат "Патент", м. Ужгород, вул.Гагаріна, 101 \
