Шолом для захисту від куль “дельфін”

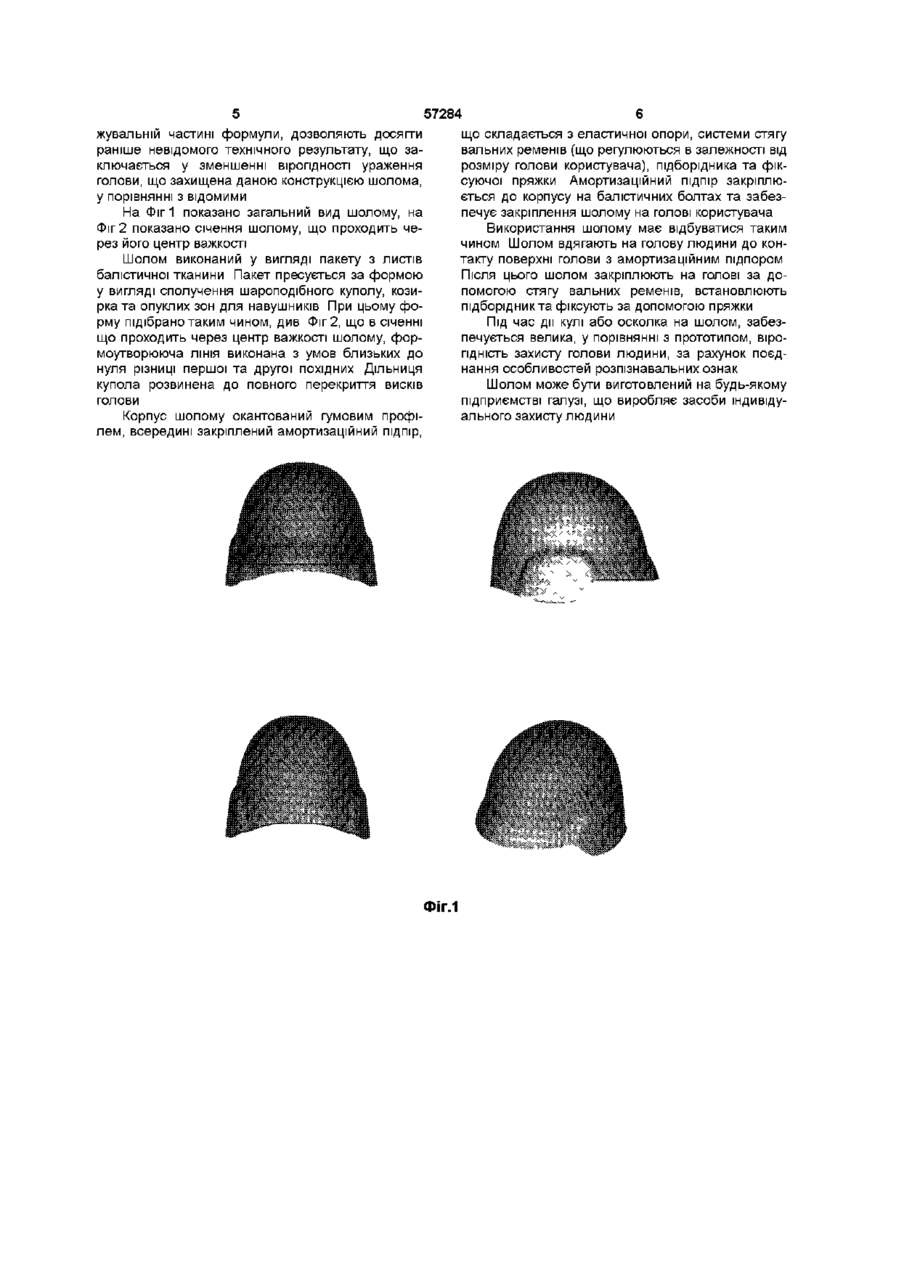

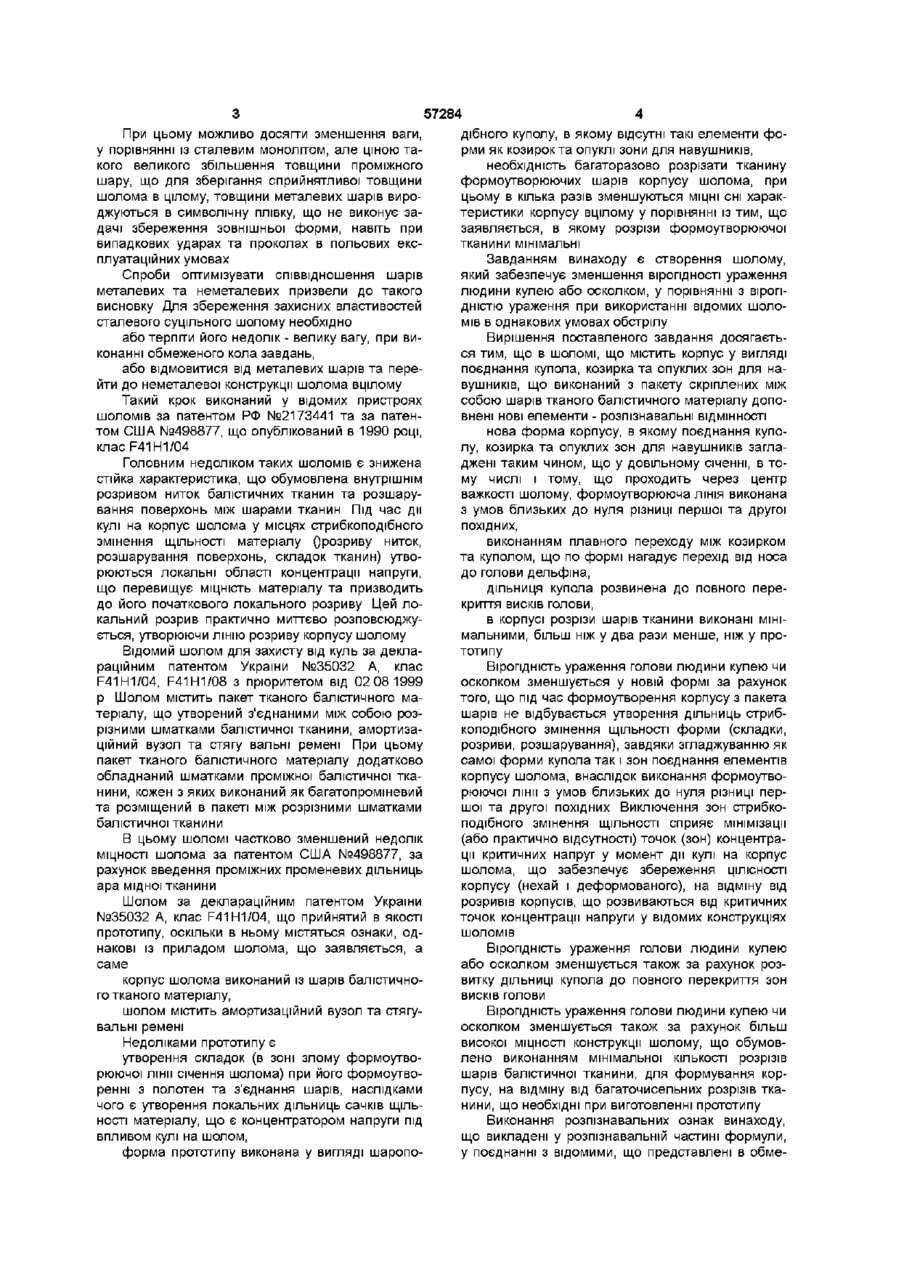

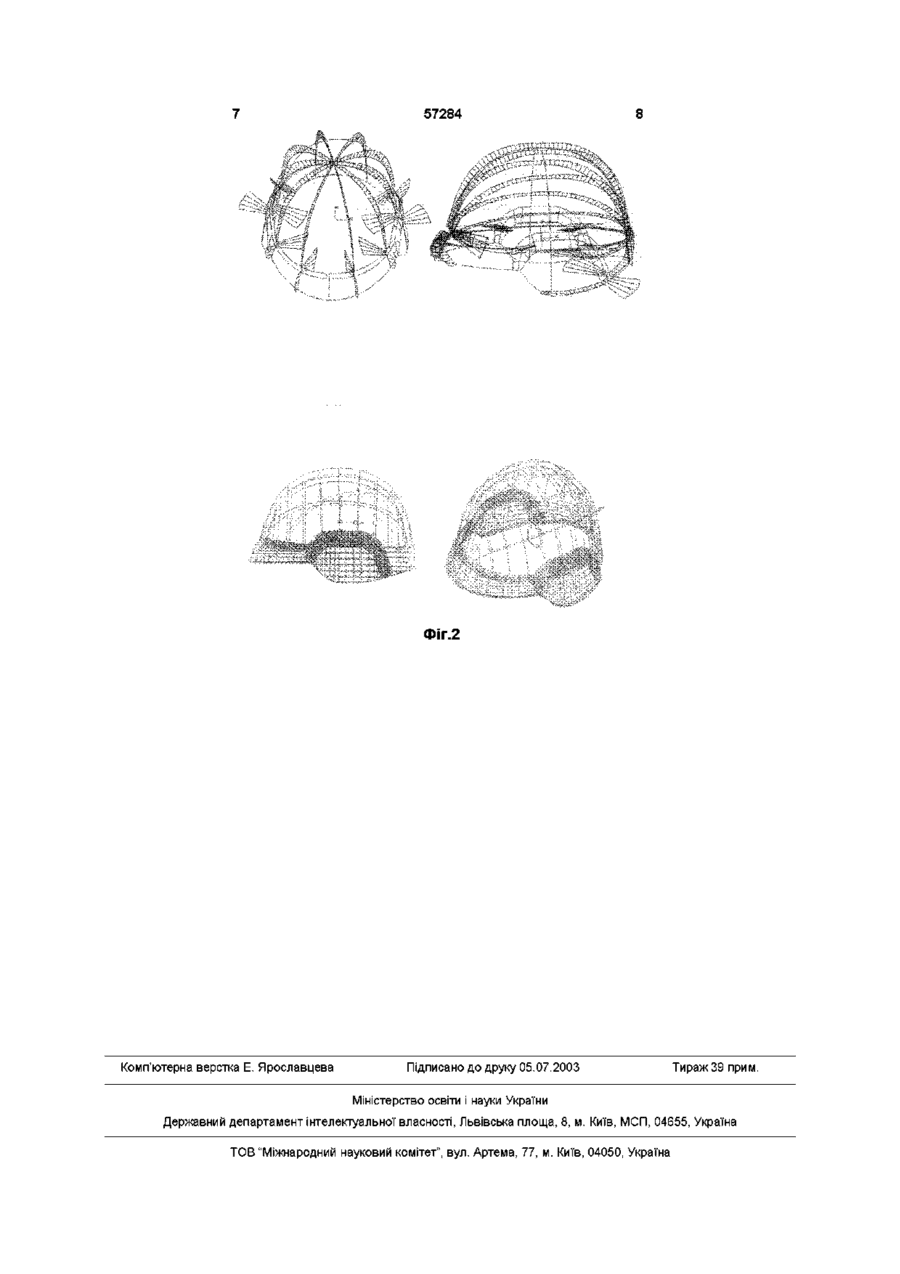

Шолом для захисту від куль, що містить корпус, амортизаційний вузол та стягувальні ремені, при цьому корпус виконаний за формою у вигляді сполучення купола та опуклих зон для навушників, містить пакет скріплених між собою шарів тканого балістичного матеріалу, який відрізняється тим, що форма корпусу виконана таким чином, що в будь-якому перерізі формоутворююча ЛІНІЯ виконана з умов, близьких до нуля, різниці перших та других похідних, а самі криві лінії довільних перерізів мають безперервні та плавні змінення перших та других похідних, при цьому у формі корпусу зони сполучення його елементів загладжені та форма корпусу доповнена козирком овальної форми, поверхня якого при сполученні з ковпаком нагадує перехід від носа до голови дельфіна, ділянка купола подовжена до повного перекриття скронь, а у матеріалі корпусу виконані мінімальні розрізи шарів балістичної тканини Винахід відноситься до засобів індивідуального захисту людини, зокрема, до шоломів, і може використовуватися для захисту голови від куль і осколків Призначений для захисту особистого складу підрозділів регулярних військових частин, спецпідрозділів, милицм, від куль пістолетів і осколків в ВІДПОВІДНОСТІ із стандартами STANAG -2920 (НАТО), NIJ 0101 04 (США), АК-ІІ (Німеччина), CSN 39 5360(Чехія), ГОСТ Р 50744-95 (Росія), ГСТУ 7841-004-97 (Україна) ВІДОМІ пристрої шоломів, форма яких поєднує в собі шароподібний купол, козирок та опуклі зони для навушників При цьому у відомих пристроях шоломів в області сполучення купола, козирка та опуклих зон навушників є різкий злам формоутворюючих поверхонь ВІДОМІ пристрої шоломів можна поділити на три види шоломи, корпус яких виготовлений із сталі, шоломи, корпус яких виготовлений із чергування стальних та неметалевих шарів, шоломи, корпус яких виготовлений із шарів балістичних тканин Недоліком шоломів, що виготовлені із сталі є те, що вони мають велику вагу Цей недолік частково ліквідований у пристроях шоломів, які виготовлені з кількох шарів При цьому шари, що вигото влені з металу чергуються із неметалевими шарами Прикладом такого пристрою є "захисна оболонка бронешолома" за заявкою Російської Федерації №98122559/02 від 08 12 1998р (автори Косенок Ю Н , Косенок І Н , та ш ), клас F41H1/04 В цьому пристрої захисна оболонка бронешолома містить чотири шари ЗОВНІШНІЙ, два проміжних та внутрішній ЗОВНІШНІЙ та внутрішній шари виготовлені з металу Перший проміжний шар виготовлений у вигляді амортизаційного блоку із в'язко-пружного матеріалу на основі полімеру та має товщину, що дорівнює товщині зовнішнього металевого шару Другий проміжний шар виготовлений у вигляді амортизаційного блоку, що складається з десяти шарів балістичної високо модульної тканини, що насичена полімерним зв'язуючим Головним недоліком приладу за заявкою РФ №98122559/02 від 08 12 1998р є підвищення виропдності ураження людини кулею при рівних параметрах по габаритах шолома (перш за все за товщиною пакетів шарів в цілому), у порівнянні із сталевим монолітом Відома спроба ліквідувати цей недолік за рахунок виконання проміжного шару з високо модульної тканини, що містить переплетене некручене полотно з ЛІНІЙНОЮ ЩІЛЬНІСТЮ 1000 текс (див З замовлення №98122559/02) пункт 00 ю 57284 При цьому можливо досягти зменшення ваги, у порівнянні із сталевим монолітом, але ціною такого великого збільшення товщини проміжного шару, що для зберігання сприйнятливої товщини шолома в цілому, товщини металевих шарів вироджуються в символічну плівку, що не виконує задачі збереження зовнішньої форми, навіть при випадкових ударах та проколах в польових експлуатаційних умовах Спроби оптимізувати співвідношення шарів металевих та неметалевих призвели до такого висновку Для збереження захисних властивостей сталевого суцільного шолому необхідно або терпіти його недолік - велику вагу, при виконанні обмеженого кола завдань, або відмовитися від металевих шарів та перейти до неметалевої конструкції шолома вцілому Такий крок виконаний у відомих пристроях шоломів за патентом РФ №2173441 та за патентом США №498877, що опублікований в 1990 році, macF41H1/04 Головним недоліком таких шоломів є знижена стійка характеристика, що обумовлена внутрішнім розривом ниток балістичних тканин та розшарування поверхонь між шарами тканин Під час дії кулі на корпус шолома у місцях стрибкоподібного змінення ЩІЛЬНОСТІ матеріалу ОР03РИВУ ниток, розшарування поверхонь, складок тканин) утворюються локальні області концентрації напруги, що перевищує МІЦНІСТЬ матеріалу та призводить до його початкового локального розриву Цей локальний розрив практично миттєво розповсюджується, утворюючи ЛІНІЮ розриву корпусу шолому Відомий ШОЛОМ ДЛЯ захисту від куль за деклараційним патентом України №35032 А, клас F41H1/04, F41H1/08 з пріоритетом від 02 08 1999 р Шолом містить пакет тканого балістичного матеріалу, що утворений з'єднаними між собою розрізними шматками балістичної тканини, амортизаційний вузол та стягу вальні ремені При цьому пакет тканого балістичного матеріалу додатково обладнаний шматками проміжної балістичної тканини, кожен з яких виконаний як багатопромшевий та розміщений в пакеті між розрізними шматками балістичної тканини В цьому шоломі частково зменшений недолік МІЦНОСТІ шолома за патентом США №498877, за рахунок введення проміжних променевих дільниць ара мідної тканини Шолом за деклараційним патентом України №35032 А, клас F41H1/04, що прийнятий в якості прототипу, оскільки в ньому містяться ознаки, однакові із приладом шолома, що заявляється, а саме корпус шолома виконаний із шарів балістичного тканого матеріалу, шолом містить амортизаційний вузол та стягувальні ремені Недоліками прототипу є утворення складок (в зоні злому формоутворюючої лінії січення шолома) при його формоутворенні з полотен та з'єднання шарів, наслідками чого є утворення локальних дільниць сачків ЩІЛЬНОСТІ матеріалу, що є концентратором напруги під впливом кулі на шолом, форма прототипу виконана у вигляді шаропо дібного куполу, в якому відсутні такі елементи форми як козирок та опуклі зони для навушників, необхідність багаторазово розрізати тканину формоутворюючих шарів корпусу шолома, при цьому в кілька разів зменшуються МІЦНІ СНІ характеристики корпусу вцілому у порівнянні із тим, що заявляється, в якому розрізи формоутворюючої тканини мінімальні Завданням винаходу є створення шолому, який забезпечує зменшення вірогідності ураження людини кулею або осколком, у порівнянні з вірогідністю ураження при використанні відомих шоломів в однакових умовах обстрілу Вирішення поставленого завдання досягається тим, що в шоломі, що містить корпус у вигляді поєднання купола, козирка та опуклих зон для навушників, що виконаний з пакету скріплених між собою шарів тканого балістичного матеріалу доповнені нові елементи - розпізнавальні ВІДМІННОСТІ нова форма корпусу, в якому поєднання куполу, козирка та опуклих зон для навушників загладжені таким чином, що у довільному січенні, в тому числі і тому, що проходить через центр важкості шолому, формоутворююча ЛІНІЯ виконана з умов близьких до нуля різниці першої та другої ПОХІДНИХ, виконанням плавного переходу між козирком та куполом, що по формі нагадує перехід від носа до голови дельфіна, дільниця купола розвинена до повного перекриття ВИСКІВ ГОЛОВИ, в корпусі розрізи шарів тканини виконані мінімальними, більш ніж у два рази менше, ніж у прототипу Вірогідність ураження голови людини кулею чи осколком зменшується у новій формі за рахунок того, що під час формоутворення корпусу з пакета шарів не відбувається утворення дільниць стрибкоподібного змінення ЩІЛЬНОСТІ форми (складки, розриви, розшарування), завдяки згладжуванню як самої форми купола так і зон поєднання елементів корпусу шолома, внаслідок виконання формоутворюючої лінії з умов близьких до нуля різниці першої та другої похідних Виключення зон стрибкоподібного змінення ЩІЛЬНОСТІ сприяє мінімізації (або практично відсутності) точок (зон) концентрації критичних напруг у момент дії кулі на корпус шолома, що забезпечує збереження ЦІЛІСНОСТІ корпусу (нехай і деформованого), на відміну від розривів корпусів, що розвиваються від критичних точок концентрації напруги у відомих конструкціях ШОЛОМІВ Вірогідність ураження голови людини кулею або осколком зменшується також за рахунок розвитку ДІЛЬНИЦІ купола до повного перекриття зон ВИСКІВ ГОЛОВИ Вірогідність ураження голови людини кулею чи осколком зменшується також за рахунок більш високої МІЦНОСТІ конструкції шолому, що обумовлено виконанням мінімальної КІЛЬКОСТІ розрізів шарів балістичної тканини, для формування корпусу, на відміну від багаточисельних розрізів тканини, що необхідні при виготовленні прототипу Виконання розпізнавальних ознак винаходу, що викладені у розпізнавальній частині формули, у поєднанні з відомими, що представлені в обме 57284 жувальній частині формули, дозволяють досягти раніше невідомого технічного результату, що заключається у зменшенні вірогідності ураження голови, що захищена даною конструкцією шолома, у порівнянні з відомими На Фіг 1 показано загальний вид шолому, на Фіг 2 показано січення шолому, що проходить через його центр важкості Шолом виконаний у вигляді пакету з листів балістичної тканини Пакет пресується за формою у вигляді сполучення шароподібного куполу, козирка та опуклих зон для навушників При цьому форму підібрано таким чином, див Фіг 2, що в січенні що проходить через центр важкості шолому, формоутворююча ЛІНІЯ виконана з умов близьких до нуля різниці першої та другої похідних Дільниця купола розвинена до повного перекриття висків голови Корпус шолому окантований гумовим профілем, всередині закріплений амортизаційний підпір, що складається з еластичної опори, системи стягу вальних ременів (що регулюються в залежності від розміру голови користувача), підборідника та фіксуючої пряжки Амортизаційний підпір закріплюється до корпусу на балістичних болтах та забезпечує закріплення шолому на голові користувача Використання шолому має відбуватися таким чином Шолом вдягають на голову людини до контакту поверхні голови з амортизаційним підпором Після ЦЬОГО ШОЛОМ закріплюють на голові за допомогою стягу вальних ременів, встановлюють підборідник та фіксують за допомогою пряжки Під час дії кулі або осколка на шолом, забезпечується велика, у порівнянні з прототипом, вірогідність захисту голови людини, за рахунок поєднання особливостей розпізнавальних ознак Шолом може бути виготовлений на будь-якому підприємстві галузі, що виробляє засоби індивідуального захисту людини ФІГ.1 57284 Фіг.2 Комп'ютерна верстка Е. Ярославцева Підписано до друку 05.07.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
