Шолом для захисту голови і верхньої частини тіла

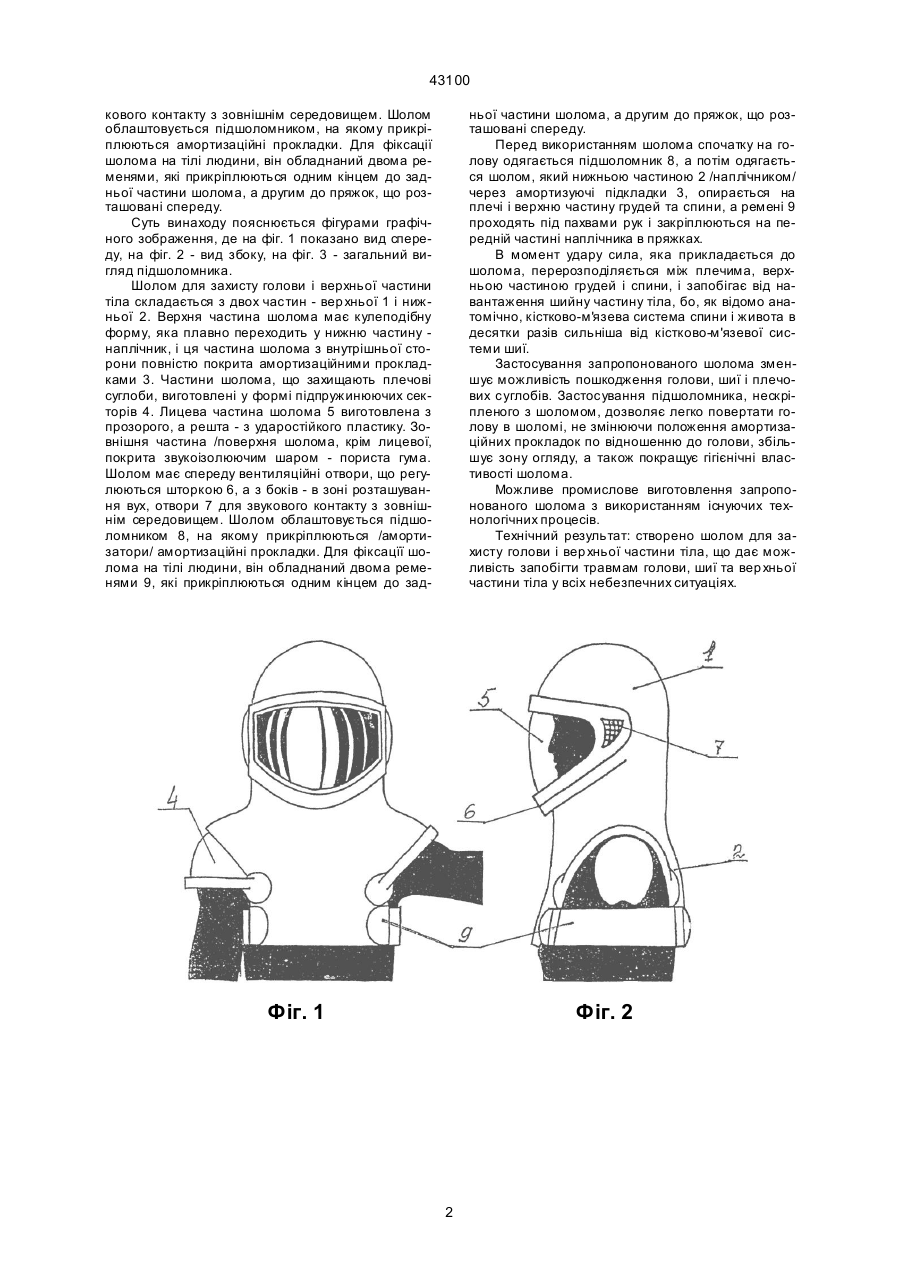

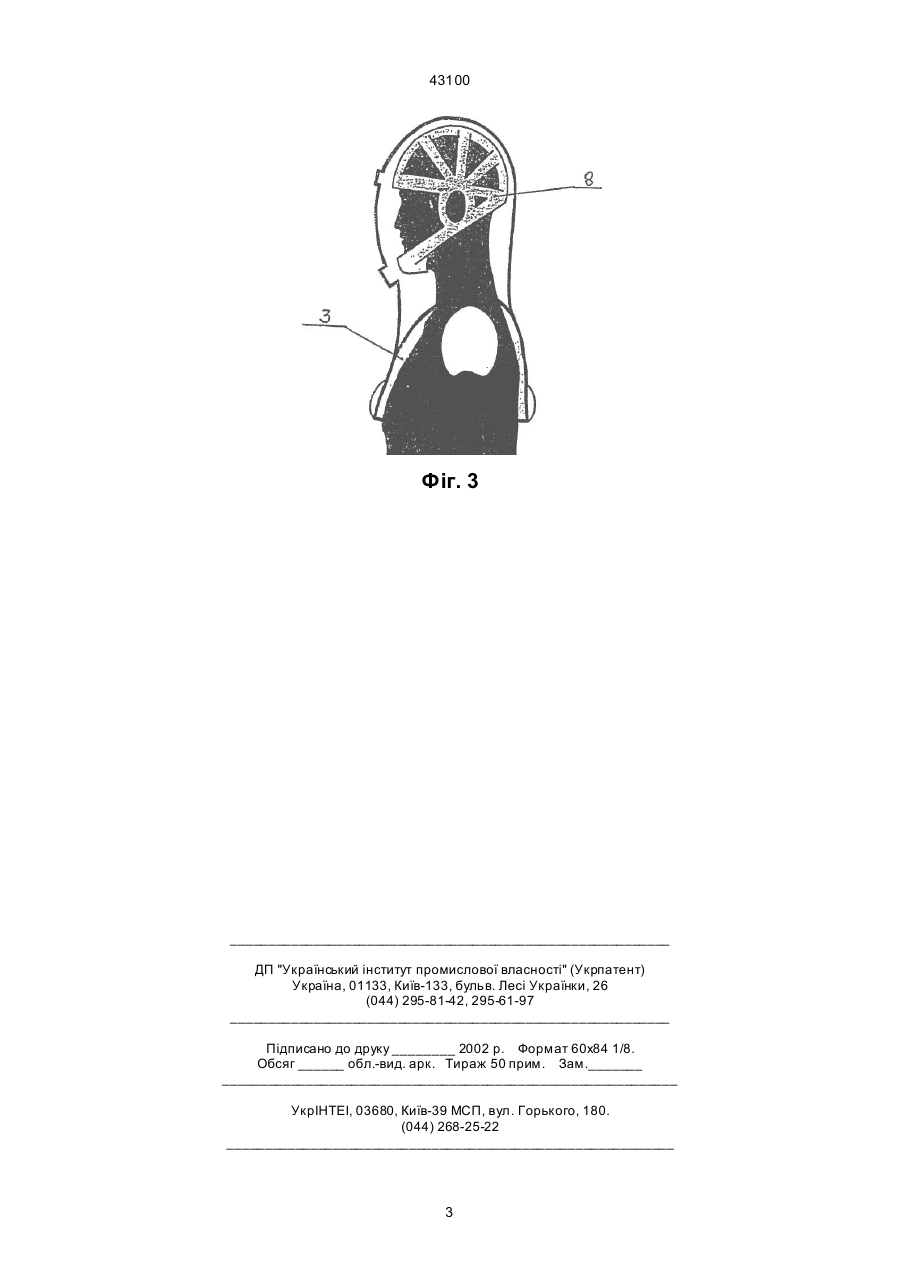

1. Шолом для захисту голови і верхньої частини тіла, який має прозору лицеву частину, амортизаційні прокладки, наплічник, який відрізняється тим, що він складається з двох частин – верхньої для захисту голови, що має кулеподібну форму, верхня частина плавно переходить в нижню наплічник, котрий обладнано двома ременями, що 43100 кового контакту з зовнішнім середовищем. Шолом облаштовується підшоломником, на якому прикріплюються амортизаційні прокладки. Для фіксації шолома на тілі людини, він обладнаний двома ременями, які прикріплюються одним кінцем до задньої частини шолома, а другим до пряжок, що розташовані спереду. Суть винаходу пояснюється фігурами графічного зображення, де на фіг. 1 показано вид спереду, на фіг. 2 - вид збоку, на фіг. 3 - загальний вигляд підшоломника. Шолом для захисту голови і верхньої частини тіла складається з двох частин - вер хньої 1 і нижньої 2. Верхня частина шолома має кулеподібну форму, яка плавно переходить у нижню частину наплічник, і ця частина шолома з внутрішньої сторони повністю покрита амортизаційними прокладками 3. Частини шолома, що захищають плечові суглоби, виготовлені у формі підпружинюючих секторів 4. Лицева частина шолома 5 виготовлена з прозорого, а решта - з ударостійкого пластику. Зовнішня частина /поверхня шолома, крім лицевої, покрита звукоізолюючим шаром - пориста гума. Шолом має спереду вентиляційні отвори, що регулюються шторкою 6, а з боків - в зоні розташування вух, отвори 7 для звукового контакту з зовнішнім середовищем. Шолом облаштовується підшоломником 8, на якому прикріплюються /амортизатори/ амортизаційні прокладки. Для фіксацїї шолома на тілі людини, він обладнаний двома ременями 9, які прикріплюються одним кінцем до зад ньої частини шолома, а другим до пряжок, що розташовані спереду. Перед використанням шолома спочатку на голову одягається підшоломник 8, а потім одягається шолом, який нижньою частиною 2 /наплічником/ через амортизуючі підкладки 3, опирається на плечі і верхню частину грудей та спини, а ремені 9 проходять під пахвами рук і закріплюються на передній частині наплічника в пряжках. В момент удару сила, яка прикладається до шолома, перерозподіляється між плечима, верхньою частиною грудей і спини, і запобігає від навантаження шийну частину тіла, бо, як відомо анатомічно, кістково-м'язева система спини і живота в десятки разів сильніша від кістково-м'язевої системи шиї. Застосування запропонованого шолома зменшує можливість пошкодження голови, шиї і плечових суглобів. Застосування підшоломника, нескріпленого з шоломом, дозволяє легко повертати голову в шоломі, не змінюючи положення амортизаційних прокладок по відношенню до голови, збільшує зону огляду, а також покращує гігієнічні властивості шолома. Можливе промислове виготовлення запропонованого шолома з використанням існуючих технологічних процесів. Технічний результат: створено шолом для захисту голови і вер хньої частини тіла, що дає можливість запобігти травмам голови, шиї та вер хньої частини тіла у всіх небезпечних ситуаціях. Фіг. 1 Фіг. 2 2 43100 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
