Пристрій для дії на призабійну зону свердловин

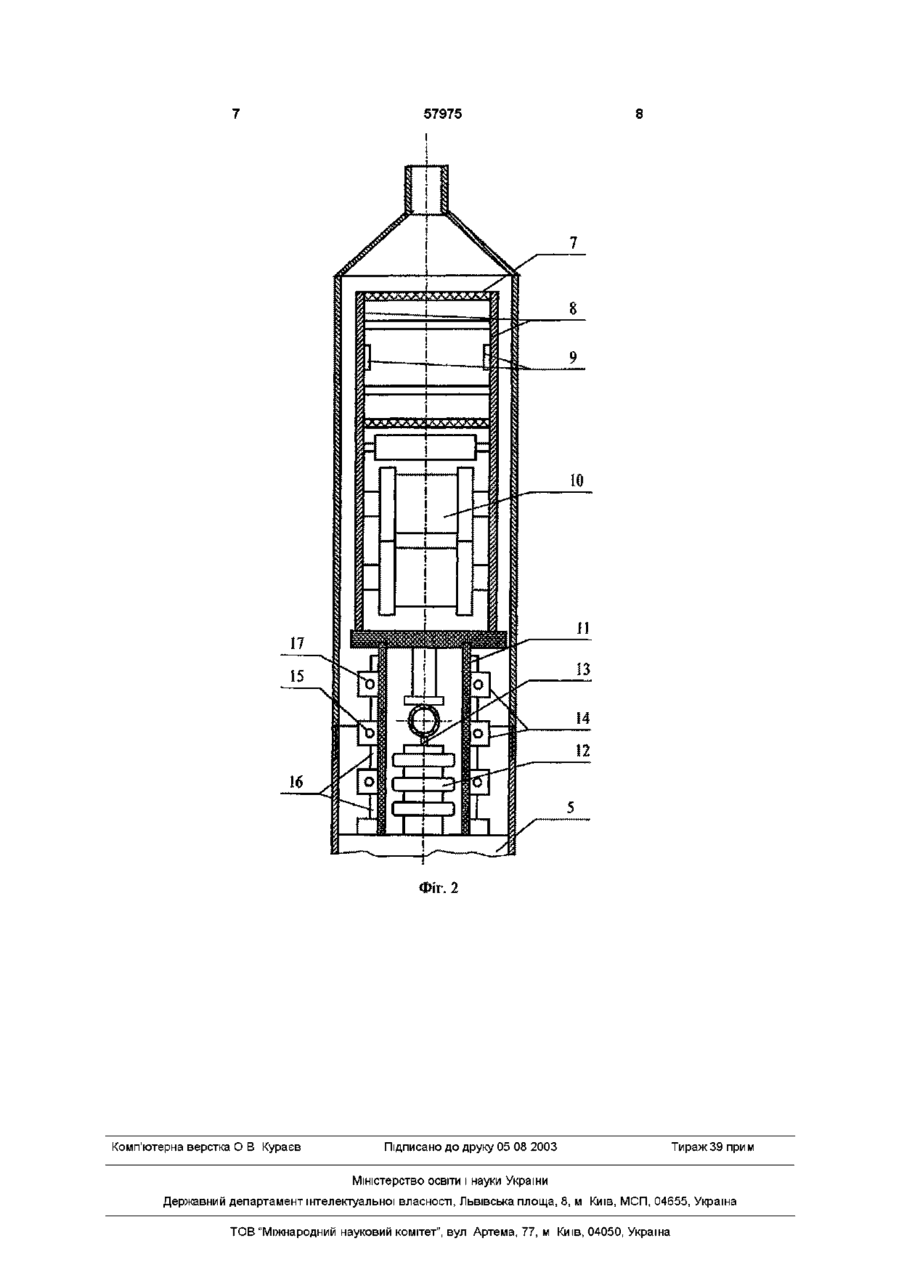

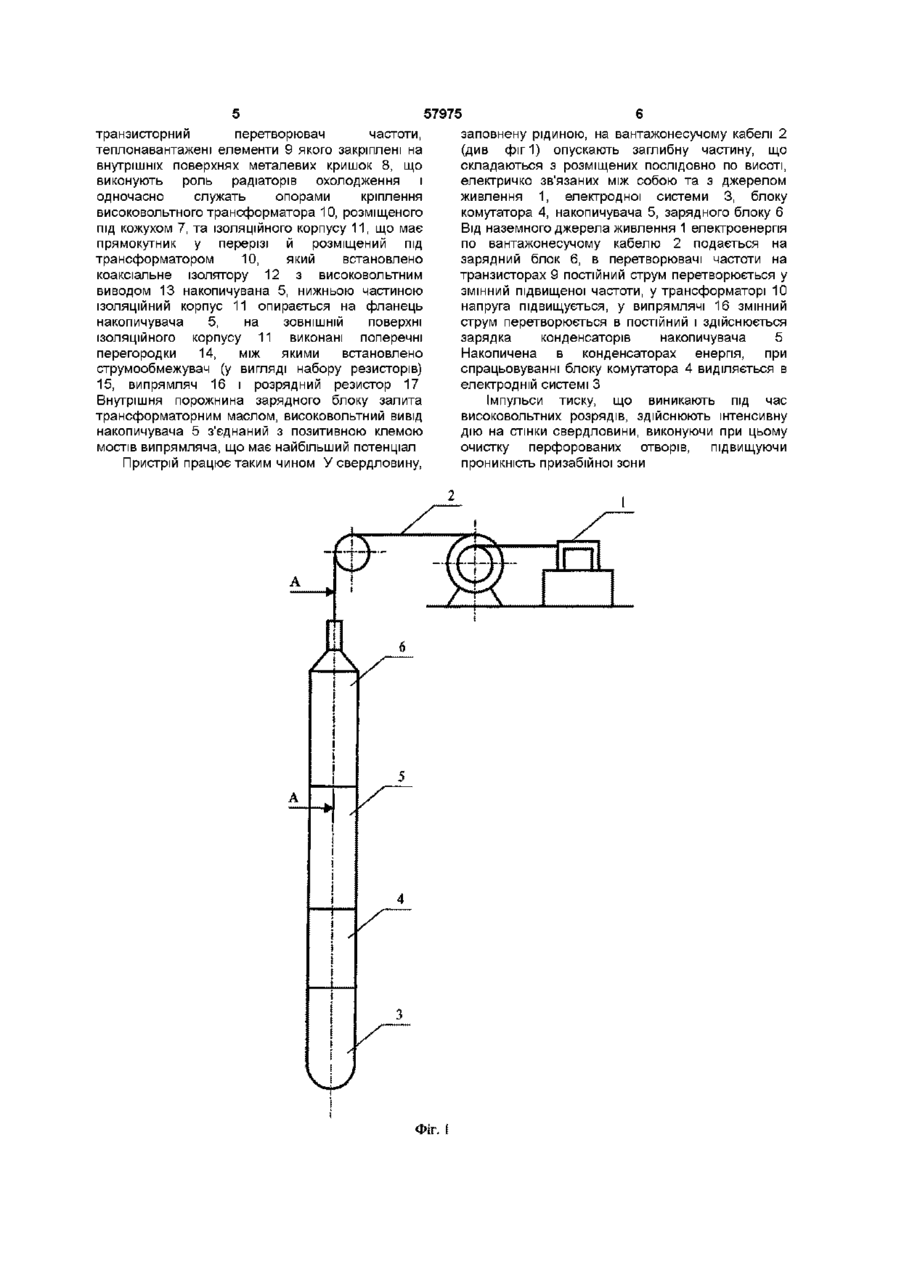

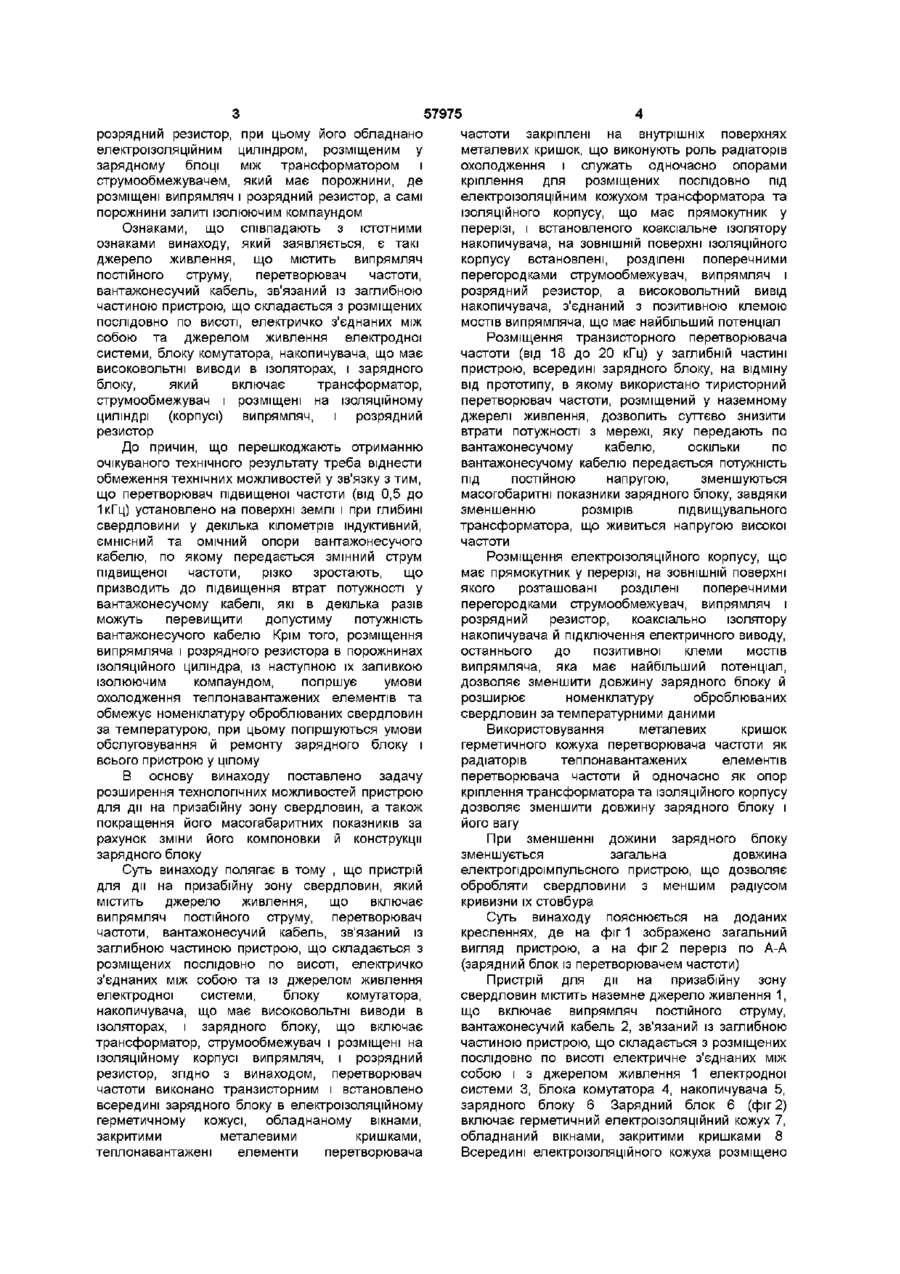

Пристрій для дії на призабійну зону свердловин, який містить джерело живлення, що включає випрямляч постійного струму, перетворювач частоти, вантажонесучий кабель, зв'язаний із заглибною частиною пристрою, яка складається з розміщених послідовно по висоті, електричне з'єднаних між собою та з джерелом живлення, електродної системи, блоку комутатора, накопичувача, що має високовольтні виводи в ізоляторах, і зарядного блоку, що включає трансформатор, струмообмежувач і розміщені на ізоляційному корпусі випрямляч, і розрядний резистор, який відрізняється тим, що перетворювач частоти виконано транзисторним і встановлено всередині зарядного блоку в електроізоляційному герметичному кожусі, обладнаному вікнами, закритими металевими кришками, теплонавантажені елементи перетворювача частоти закріплені на внутрішніх поверхнях металевих кришок, що виконують роль радіаторів охолодження і служать одночасно опорами кріплення для розміщених послідовно під електроізоляційним кожухом трансформатора та ІЗОЛЯЦІЙНОГО корпусу, що має прямокутник у перерізі і встановленого коаксіальне ізолятору Винахід відноситься до нафтодобувної та вододобувної промисловості і може бути використаний для очистки зон перфорації та фільтрів свердловин під час видобутку рідких та газоподібних продуктів Відомо пристрій для дії на призабійну зону свердловин (ас №1694874, МКИ5Е21В43/25, Опубл БИ №44, 1991г), що включає джерело живлення, вантажо несучий кабель, електродну систему, комутатор, накопичувач, зарядний блок, який містить трансформатор і струмообмежувач, розміщені в каркасах, і елементи випрямляча, розміщені в каркасах між кріпильними планками, при цьому розпірна планка встановлена на ВІСІ циліндричного корпусу, а несучі - розміщені симетрично розпірній у взаємно-перпендикулярних площинах Ознаками , що співпадають з істотними ознаками винаходу, який заявляється, є такі джерело живлення, вантажо несучий кабель, електродна система, комутатор, накопичувач, зарядний блок, трансформатор, струмообмежувач і випрямляч До причин, що перешкоджають отриманню необхідного технічного результату треба віднести великі втрати потужності у вантажонесучому кабелі, у зв'язку з тим, що перетворювач підвищеної частоти встановлено на поверхні землі, а також велику довжину й вагу заглибної частини пристрою За прототипа прийнято пристрій для дії на призабійну зону свердловин (див Патент України №18734, МПК5Е21В43/25, Опубл БВ №6, 1997), що складається з наземного джерела живлення з вантажо несучим кабелем, зв'язаного з вантажо несучим кабелем рознімного циліндричного корпусу, розміщених у циліндричному корпусі послідовно по висоті, електрично з'єднаних між собою та джерелом живлення електродної системи, блоку комутатора, накопичувача і зарядного блоку, що включає трансформатор, випрямляч, струмообмежувач і накопичувача, на ЗОВНІШНІЙ поверхні ІЗОЛЯЦІЙНОГО корпусу встановлені розділені поперечними перегородками струмообмежувач випрямляч і розрядний резистор, а високовольтний вивід накопичувача з'єднаний з позитивною клемою мостів випрямляча, що має найбільший потенціал ю о> ю 57975 розрядний резистор, при цьому його обладнано елеісгроізоляційним циліндром, розміщеним у зарядному блоці між трансформатором і струмообмежувачем, який має порожнини, де розміщені випрямляч і розрядний резистор, а самі порожнини залиті ізолюючим компаундом Ознаками, що співпадають з істотними ознаками винаходу, який заявляється, є такі джерело живлення, що містить випрямляч постійного струму, перетворювач частоти, вантажонесучий кабель, зв'язаний із заглибною частиною пристрою, що складається з розміщених послідовно по висоті, електричко з'єднаних між собою та джерелом живлення електродної системи, блоку комутатора, накопичувача, що має високовольтні виводи в ізоляторах, і зарядного блоку, який включає трансформатор, струмообмежувач і розміщені на ізоляційному циліндрі (корпусі) випрямляч, і розрядний резистор До причин, що перешкоджають отриманню очікуваного технічного результату треба віднести обмеження технічних можливостей у зв'язку з тим, що перетворювач підвищеної частоти (від 0,5 до 1 кГц) установлено на поверхні землі і при глибині свердловини у декілька кілометрів індуктивний, ємнісний та омічний опори вантажо несучого кабелю, по якому передається змінний струм підвищеної частоти, різко зростають, що призводить до підвищення втрат потужності у вантажонесучому кабелі, які в декілька разів можуть перевищити допустиму потужність вантажо несучого кабелю Крім того, розміщення випрямляча і розрядного резистора в порожнинах ІЗОЛЯЦІЙНОГО циліндра, із наступною їх заливкою ізолюючим компаундом, погіршує умови охолодження теплонавантажених елементів та обмежує номенклатуру оброблюваних свердловин за температурою, при цьому погіршуються умови обслуговування й ремонту зарядного блоку і всього пристрою у цілому В основу винаходу поставлено задачу розширення технологічних можливостей пристрою для дії на призабійну зону свердловин, а також покращення його масогабаритних показників за рахунок зміни його компоновки й конструкції зарядного блоку Суть винаходу полягає в тому , що пристрій для дії на призабійну зону свердловин, який містить джерело живлення, що включає випрямляч постійного струму, перетворювач частоти, вантажо несучий кабель, зв'язаний із заглибною частиною пристрою, що складається з розміщених послідовно по висоті, електричко з'єднаних між собою та із джерелом живлення електродної системи, блоку комутатора, накопичувача, що має високовольтні виводи в ізоляторах, і зарядного блоку, що включає трансформатор, струмообмежувач і розміщені на ізоляційному корпусі випрямляч, і розрядний резистор, згідно з винаходом, перетворювач частоти виконано транзисторним і встановлено всередині зарядного блоку в електроізоляційному герметичному кожусі, обладнаному вікнами, закритими металевими кришками, теплонавантажені елементи перетворювача частоти закріплені на внутрішніх поверхнях металевих кришок, що виконують роль радіаторів охолодження і служать одночасно опорами кріплення для розміщених послідовно під електроізоляційним кожухом трансформатора та ІЗОЛЯЦІЙНОГО корпусу, що має прямокутник у перерізі, і встановленого коаксіальне ізолятору накопичувача, на ЗОВНІШНІЙ поверхні ІЗОЛЯЦІЙНОГО корпусу встановлені, розділені поперечними перегородками струмообмежувач, випрямляч і розрядний резистор, а високовольтний вивід накопичувача, з'єднаний з позитивною клемою мостів випрямляча, що має найбільший потенціал Розміщення транзисторного перетворювача частоти (від 18 до 20 кГц) у заглибній частині пристрою, всередині зарядного блоку, на відміну від прототипу, в якому використано тиристорний перетворювач частоти, розміщений у наземному джерелі живлення, дозволить суттєво знизити втрати потужності з мережі, яку передають по вантажонесучому кабелю, оскільки по вантажонесучому кабелю передається потужність під постійною напругою, зменшуються масогобаритні показники зарядного блоку, завдяки зменшенню розмірів підвищувального трансформатора, що живиться напругою високої частоти Розміщення електроізоляційного корпусу, що має прямокутник у перерізі, на ЗОВНІШНІЙ поверхні якого розташовані розділені поперечними перегородками струмообмежувач, випрямляч і розрядний резистор, коаксіально ізолятору накопичувача й підключення електричного виводу, останнього до позитивної клеми мостів випрямляча, яка має найбільший потенціал, дозволяє зменшити довжину зарядного блоку й розширює номенклатуру оброблюваних свердловин за температурними даними Використовування металевих кришок герметичного кожуха перетворювача частоти як радіаторів теплонавантажених елементів перетворювача частоти й одночасно як опор кріплення трансформатора та ІЗОЛЯЦІЙНОГО корпусу дозволяє зменшити довжину зарядного блоку і його вагу При зменшенні дожини зарядного блоку зменшується загальна довжина електропдроімпульсного пристрою, що дозволяє обробляти свердловини з меншим радіусом кривизни їх стовбура Суть винаходу пояснюється на доданих кресленнях, де на фіг 1 зображено загальний вигляд пристрою, а на фіг 2 переріз по А-А (зарядний блок із перетворювачем частоти) Пристрій для дії на призабійну зону свердловин містить наземне джерело живлення 1, що включає випрямляч постійного струму, вантажо несучий кабель 2, зв'язаний із заглибною частиною пристрою, що складається з розміщених послідовно по висоті електричне з'єднаних між собою і з джерелом живлення 1 електродної системи 3, блока комутатора 4, накопичувача 5, зарядного блоку 6 Зарядний блок 6 (фіг 2) включає герметичний електроізоляційний кожух 7, обладнаний вікнами, закритими кришками 8 Всередині електроізоляційного кожуха розміщено 57975 заповнену рідиною, на вантажонесучому кабелі 2 транзисторний перетворювач частоти, (див фіг 1) опускають заглибну частину, що теплонавантажені елементи 9 якого закріплені на складаються з розміщених послідовно по висоті, внутрішніх поверхнях металевих кришок 8, що електричко зв'язаних між собою та з джерелом виконують роль радіаторів охолодження і живлення 1, електродної системи 3, блоку одночасно служать опорами кріплення комутатора 4, накопичувача 5, зарядного блоку 6 високовольтного трансформатора 10, розміщеного Від наземного джерела живлення 1 електроенергія під кожухом 7, та ІЗОЛЯЦІЙНОГО корпусу 11, що має по вантажонесучому кабелю 2 подається на прямокутник у перерізі й розміщений під зарядний блок 6, в перетворювачі частоти на трансформатором 10, який встановлено транзисторах 9 постійний струм перетворюється у коаксіальне ізолятору 12 з високовольтним змінний підвищеної частоти, у трансформаторі 10 виводом 13 накопичувана 5, нижньою частиною напруга підвищується, у випрямлячі 16 змінний ІЗОЛЯЦІЙНИЙ корпус 11 опирається на фланець струм перетворюється в постійний і здійснюється накопичувача 5, на ЗОВНІШНІЙ поверхні зарядка конденсаторів накопичувача 5 ІЗОЛЯЦІЙНОГО корпусу 11 виконані поперечні Накопичена в конденсаторах енергія, при перегородки 14, між якими встановлено спрацьовуванні блоку комутатора 4 виділяється в струмообмежувач (у вигляді набору резисторів) електродній системі З 15, випрямляч 16 і розрядний резистор 17 Внутрішня порожнина зарядного блоку залита Імпульси тиску, що виникають під час трансформаторним маслом, високовольтний вивід високовольтних розрядів, здійснюють інтенсивну накопичувача 5 з'єднаний з позитивною клемою дію на стінки свердловини, виконуючи при цьому мостів випрямляча, що має найбільший потенціал очистку перфорованих отворів, підвищуючи Пристрій працює таким чином У свердловину, проникність призабійної зони Фіг. 57975 Фіг. 2 Комп'ютерна верстка О В Кураєв Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
