Пристрій для дії на привибійну зону свердловин

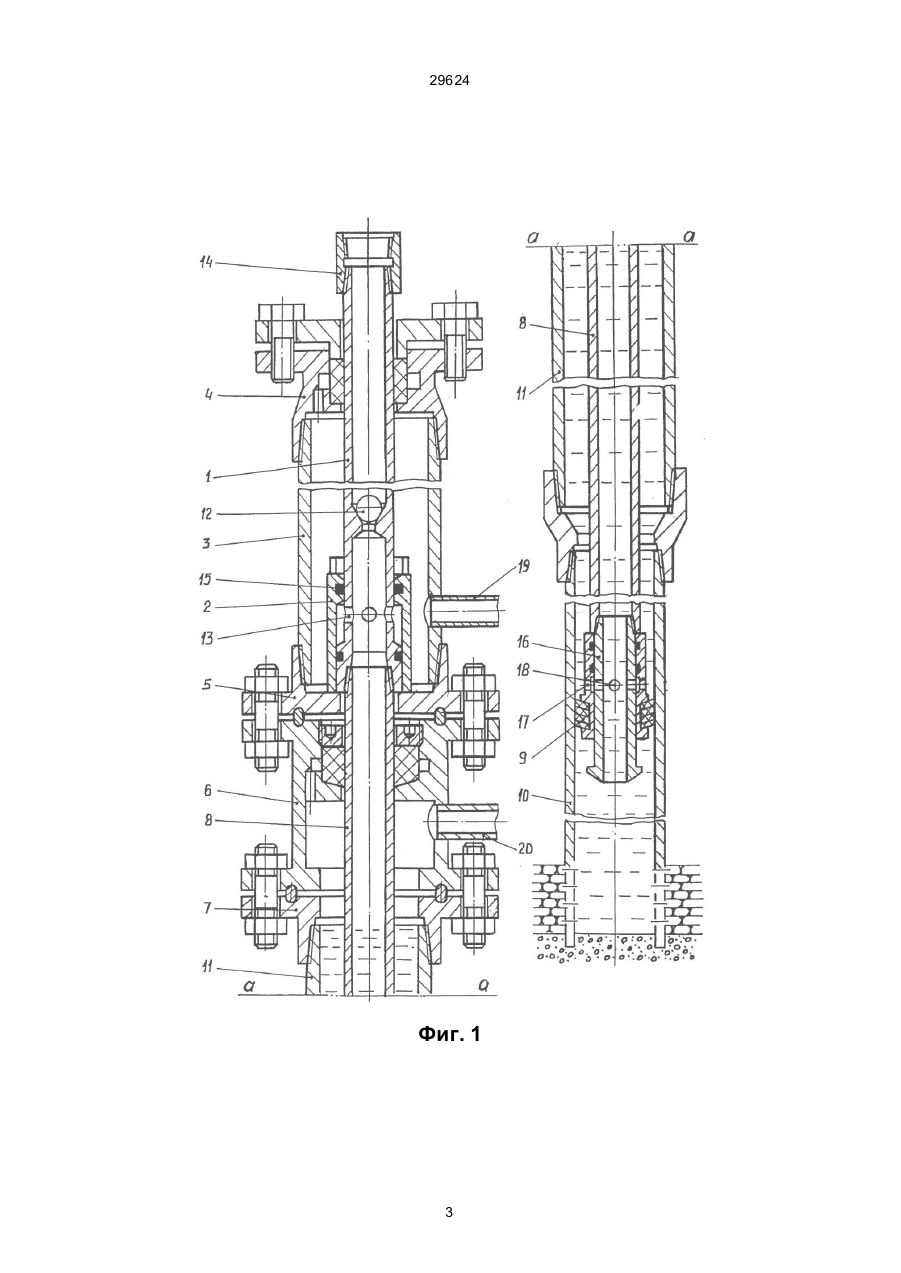

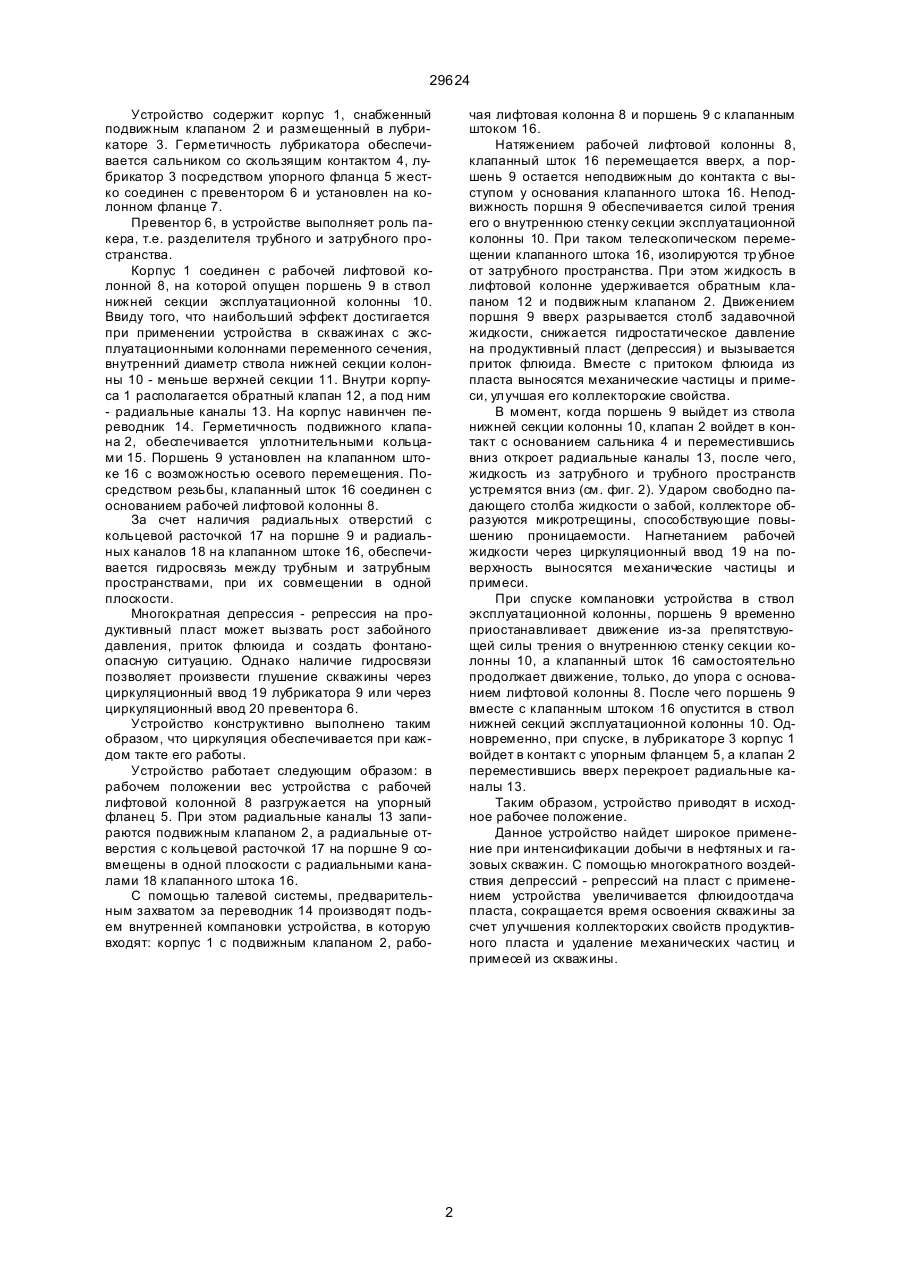

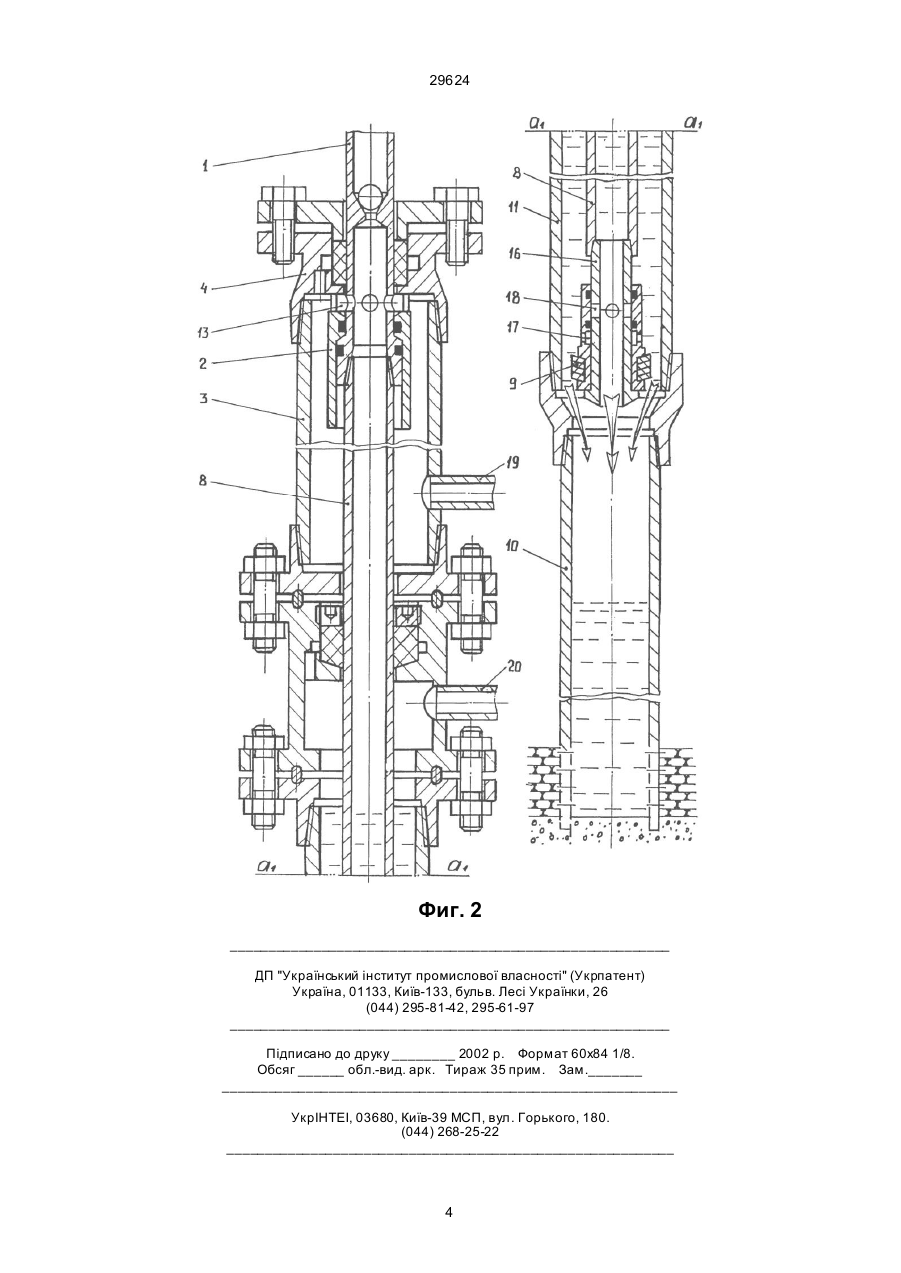

Устройство для воздействия на призабойную зону скважины, содержащее корпус с радиальны 29624 Устройство содержит корпус 1, снабженный подвижным клапаном 2 и размещенный в лубрикаторе 3. Герметичность лубрикатора обеспечивается сальником со скользящим контактом 4, лубрикатор 3 посредством упорного фланца 5 жестко соединен с превентором 6 и установлен на колонном фланце 7. Превентор 6, в устройстве выполняет роль пакера, т.е. разделителя трубного и затрубного пространства. Корпус 1 соединен с рабочей лифтовой колонной 8, на которой опущен поршень 9 в ствол нижней секции эксплуатационной колонны 10. Ввиду того, что наибольший эффект достигается при применении устройства в скважинах с эксплуатационными колоннами переменного сечения, внутренний диаметр ствола нижней секции колонны 10 - меньше верхней секции 11. Внутри корпуса 1 располагается обратный клапан 12, а под ним - радиальные каналы 13. На корпус навинчен переводник 14. Герметичность подвижного клапана 2, обеспечивается уплотнительными кольцами 15. Поршень 9 установлен на клапанном штоке 16 с возможностью осевого перемещения. Посредством резьбы, клапанный шток 16 соединен с основанием рабочей лифтовой колонны 8. За счет наличия радиальных отверстий с кольцевой расточкой 17 на поршне 9 и радиальных каналов 18 на клапанном штоке 16, обеспечивается гидросвязь между трубным и затрубным пространствами, при их совмещении в одной плоскости. Многократная депрессия - репрессия на продуктивный пласт может вызвать рост забойного давления, приток флюида и создать фонтаноопасную ситуацию. Однако наличие гидросвязи позволяет произвести глушение скважины через циркуляционный ввод 19 лубрикатора 9 или через циркуляционный ввод 20 превентора 6. Устройство конструктивно выполнено таким образом, что циркуляция обеспечивается при каждом такте его работы. Устройство работает следующим образом: в рабочем положении вес устройства с рабочей лифтовой колонной 8 разгружается на упорный фланец 5. При этом радиальные каналы 13 запираются подвижным клапаном 2, а радиальные отверстия с кольцевой расточкой 17 на поршне 9 совмещены в одной плоскости с радиальными каналами 18 клапанного штока 16. С помощью талевой системы, предварительным захватом за переводник 14 производят подъем внутренней компановки устройства, в которую входят: корпус 1 с подвижным клапаном 2, рабо чая лифтовая колонна 8 и поршень 9 с клапанным штоком 16. Натяжением рабочей лифтовой колонны 8, клапанный шток 16 перемещается вверх, а поршень 9 остается неподвижным до контакта с выступом у основания клапанного штока 16. Неподвижность поршня 9 обеспечивается силой трения его о внутреннюю стенку секции эксплуатационной колонны 10. При таком телескопическом перемещении клапанного штока 16, изолируются тр убное от затрубного пространства. При этом жидкость в лифтовой колонне удерживается обратным клапаном 12 и подвижным клапаном 2. Движением поршня 9 ввepx разрывается столб задавочной жидкости, снижается гидростатическое давление на продуктивный пласт (депрессия) и вызывается приток флюида. Вместе с притоком флюида из пласта выносятся механические частицы и примеси, улучшая его коллекторские свойства. В момент, когда поршень 9 выйдет из ствола нижней секции колонны 10, клапан 2 войдет в контакт с основанием сальника 4 и переместившись вниз откроет радиальные каналы 13, после чего, жидкость из затрубного и трубного пространств устремятся вниз (см. фиг. 2). Ударом свободно падающего столба жидкости о забой, коллекторе образуются микротрещины, способствующие повышению проницаемости. Нагнетанием рабочей жидкости через циркуляционный ввод 19 на поверхность выносятся механические частицы и примеси. При спуске компановки устройства в ствол эксплуатационной колонны, поршень 9 временно приостанавливает движение из-за препятствующей силы трения о внутреннюю стенку секции колонны 10, а клапанный шток 16 самостоятельно продолжает движение, только, до упора с основанием лифтовой колонны 8. После чего поршень 9 вместе с клапанным штоком 16 опустится в ствол нижней секций эксплуатационной колонны 10. Одновременно, при спуске, в лубрикаторе 3 корпус 1 войдет в контакт с упорным фланцем 5, а клапан 2 переместившись вверх перекроет радиальные каналы 13. Таким образом, устройство приводят в исходное рабочее положение. Данное устройство найдет широкое применение при интенсификации добычи в нефтяных и газовых скважин. С помощью многократного воздействия депрессий - репрессий на пласт с применением устройства увеличивается флюидоотдача пласта, сокращается время освоения скважины за счет улучшения коллекторских свойств продуктивного пласта и удаление механических частиц и примесей из скважины. 2 29624 Фиг. 1 3 29624 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
