Гідророзподільник гірничого комбайну

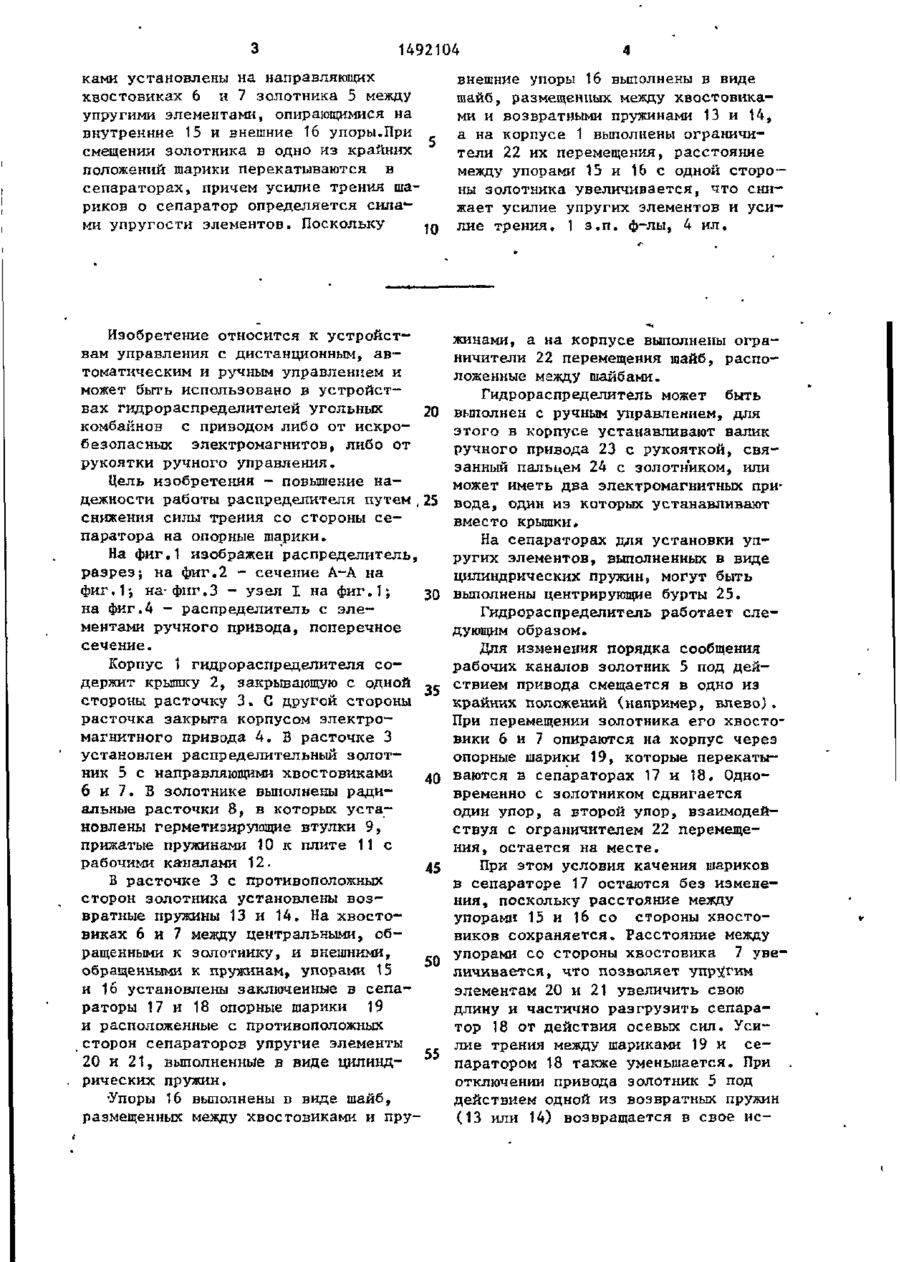

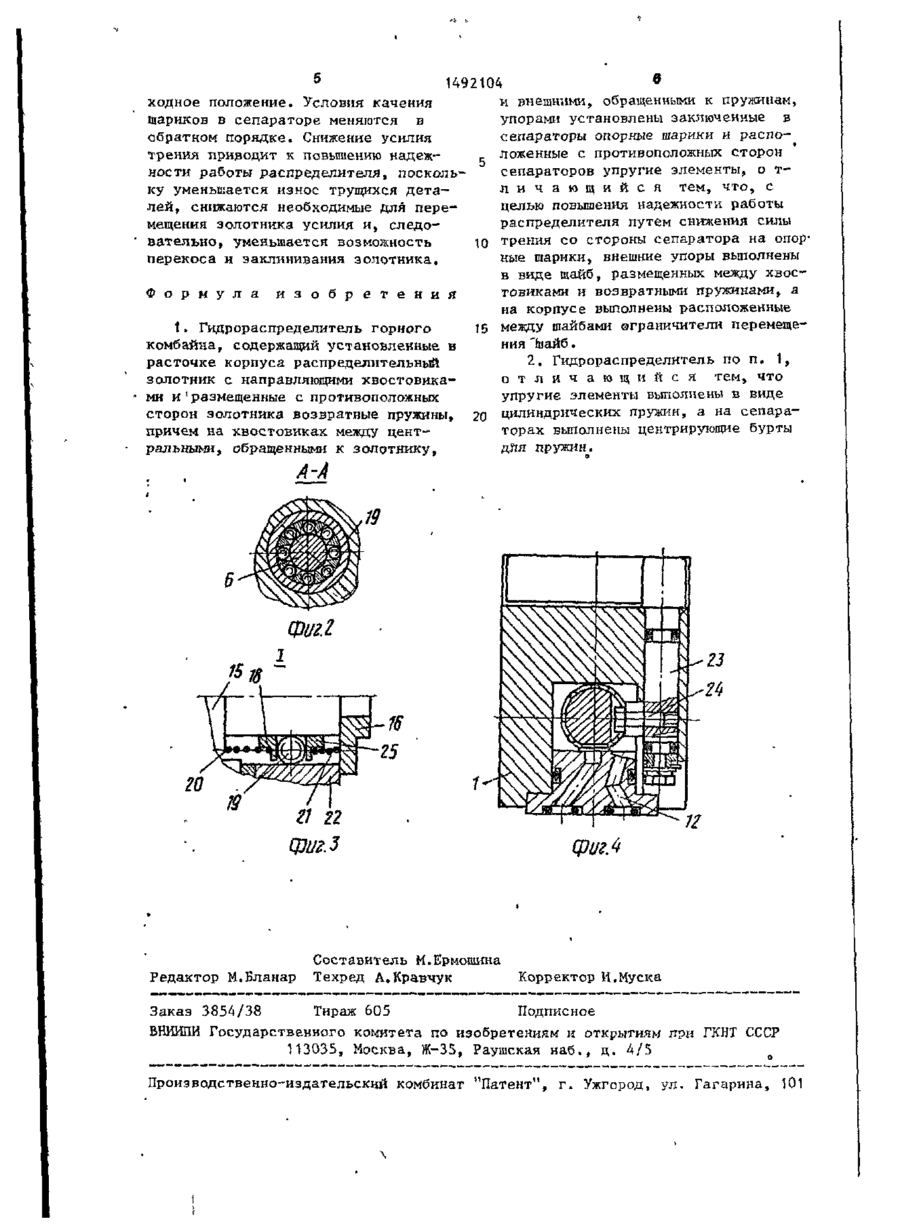

И з о б р е т е н и е о т н о с и т с я к у с т ройствам управления с дистанционным, а в т о м а т и ч е с к и м и ручным у п р а в л е н и е м и может быть и с п о л ь з о в а н о в у с т р о й ствах гидрораспределителей угольных комбайнов с приводом л и б о от и с к р о безопасных электромагнитов,- либо от рукоятки ручного управления. Целью и з о б р е т е н и я я в л я е т с я повышение н а дежности распределителей в работе з а с ч е т снижения силы т р е н и я с о с т о роны с е п а р а т о р о в на опорные ш а р и к и . Сепараторы 17 и 18 с опорными шари (Л с Фиг Л 1492104 ками установлены на направляющих хвостовиках 6 и 7 золотника 5 между упругими элементами, опирающимися на внутренние 15 и внешние 16 упоры.При смещении золотника в одно из крайних положений шарики перекатываются в сепараторах, причем усилие трения шариков о сепаратор определяется силами УПРУГОСТИ ЭЛеМеНТОВ. ПОСКОЛЬКУ внешние упоры 16 выполнены в виде шайб, размещенных между хвостовиками и возвратными пружинами 13 и 14, а на корпусе 1 выполнены ограничители 22 их перемещения, расстояние между упорами 15 и 16 с одной стороны золотника увеличивается, что снижает усилие упругих элементов и усилие трения. 1 з.п. ф-лы, 4 ил. Изобретение относится к устройствам управления с дистанционным, автоматическим и ручным управлением и может быть использовано в устройствах гидрораспределителей угольных 20 комбайнов с приводом либо от искробезопасных электромагнитов, либо от рукоятки ручного управления. Цель изобретения - повышение надежности работы распределителя путем ,25 снижения силы трения со стороны сепаратора на опорные шарики. На фиг.1 изображен распределитель, разрез І на фиг.2 - сечение А-А на фиг.1; на-фиг.3 - узел І на фиг.1; 30 на фиг.4 - распределитель с элементами ручного привода, поперечное сечение. Корпус 1 гидрораспределителя содержит крышку 2, закрывающую с одной 35 стороны расточку 3. С другой стороны расточка закрыта корпусом электромагнитного привода 4. В расточке 3 установлен распределительный золотник 5 с направляющими хвостовиками 6 и 7. В золотнике выполнены радиальные расточки 8, в которых установлены герметизирующие втулки 9, прижатые пружинами 10 к плите 11 с рабочими каналами 12. В расточке 3 с противоположных сторон золотника установлены возвратные пружины 13 и 14. На хвостовиках 6 и 7 между центральными, обращенными к золотнику, и внешними, 50 обращенными к пружинам, упорами 15 и 16 установлены заключенные в сепараторы 17 и 18 опорные шарики 19 и расположенные с противоположных сторон сепараторов упругие элементы 20 и 21, выполненные в виде цилинд- 55 рических пружин, жинами, а на корпусе выполнены ограничители 22 перемещения шайб, расположенные между шайбами. Гидрораспределитель может быть выполнен с ручным управлением, для этого в корпусе устанавливают валик ручного привода 23 с рукояткой, связанный пальцем 24 с золотником, или может иметь два электромагнитных привода, один из которых устанавливают вместо крышки. На сепараторах для установки упругих элементов, выполненных в виде цилиндрических пружин, могут быть выполнены центрирующие бурты 25. Гидрораспределитель работает следующим образом. Для изменения порядка сообщения рабочих каналов золотник 5 под действием привода смещается в одно из крайних положений (например, влево). При перемещении золотника его хвостовики 6 и 7 опираются на корпус через опорные шарики 19, которые перекатываются в сепараторах 17 и 18. Одновременно с золотником сдвигается один упор, а второй упор, взаимодействуя с ограничителем 22 перемещения, остается на месте. При этом условия качения шариков в сепараторе 17 остаются без изменения, поскольку расстояние между упорами 15 и 16 со стороны хвостовиков сохраняется. Расстояние между упорами со стороны хвостовика 7 увеличивается, что позволяет упругим элементам 20 и 21 увеличить свою длину и частично разгрузить сепаратор 18 от действия осевых сил. Усилие трения между шариками 19 и сепаратором 18 также уменьшается. При отключении привода золотник 5 под действием одной из возвратных пружин (13 или 14) возвращается в свое ис -Упоры 16 выполнены в виде шайб, размещенных между хвостовиками и пру 1492104 и внешними, обращенными к пружинам, ходное положение. Условия качения упорами установлены заключенные в шариков в сепараторе меняются в сепараторы опорные шарики и распообратном порядке. Снижение усилия ложенные с противоположных сторон трения приводит к повышению надежсепараторов упругие элементы, о тности работы распределителя, поскольл и ч а ю щ и й с я тем, что, с ку уменьшается износ трущихся детацелью повышения надежности работы лей, снижаются необходимые для перераспределителя путем снижения силы мещения золотника усилия и, следовательно, уменьшается возможность 10 трения со стороны сепаратора на опорные шарики, внешние упоры выполнены перекоса и заклинивания золотника. в виде шайб, размещенных между хвостовиками и возвратными пружинами, а Ф о р м у л а и з о б р е т е н и я на корпусе выполнены расположенные между шайбами ограничители перемеще1. Гидрораспределитель горного ния 'Ьіайб. комбайна, содержащий установленные в 2» Гидрораспределитель по п. 1, расточке корпуса распределительный о т л и ч а ю щ и й с я тем, что золотник с направляющими хвостовикаупругие элементы выполнены в виде ми и'размещенные с противоположных сторон золотника возвратные пружины, 20 цилиндрических пружин, а на сепарапричем на хвостовиках между центторах выполнены центрирующие бурты ральными, обращенными к золотнику, для пружин. А-А ФигХ фиг А Редактор М.Бланар Составитель М.Ермошина Техред А.Кравчук Корректор И.Муска Заказ 3854/38 Тираж 605 Подписное ВНИИПИ Государственного коюттета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Д/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
