Пружна муфта

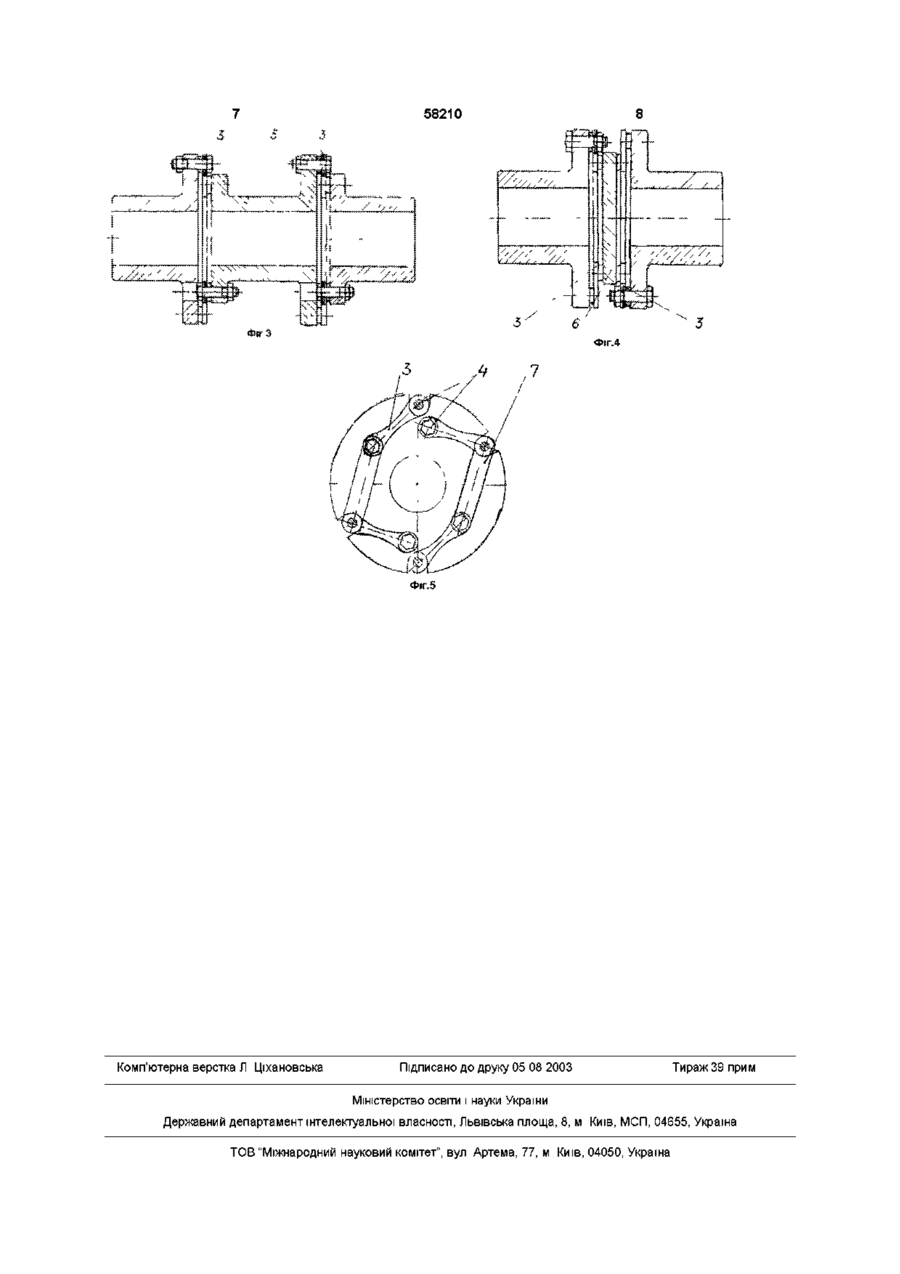

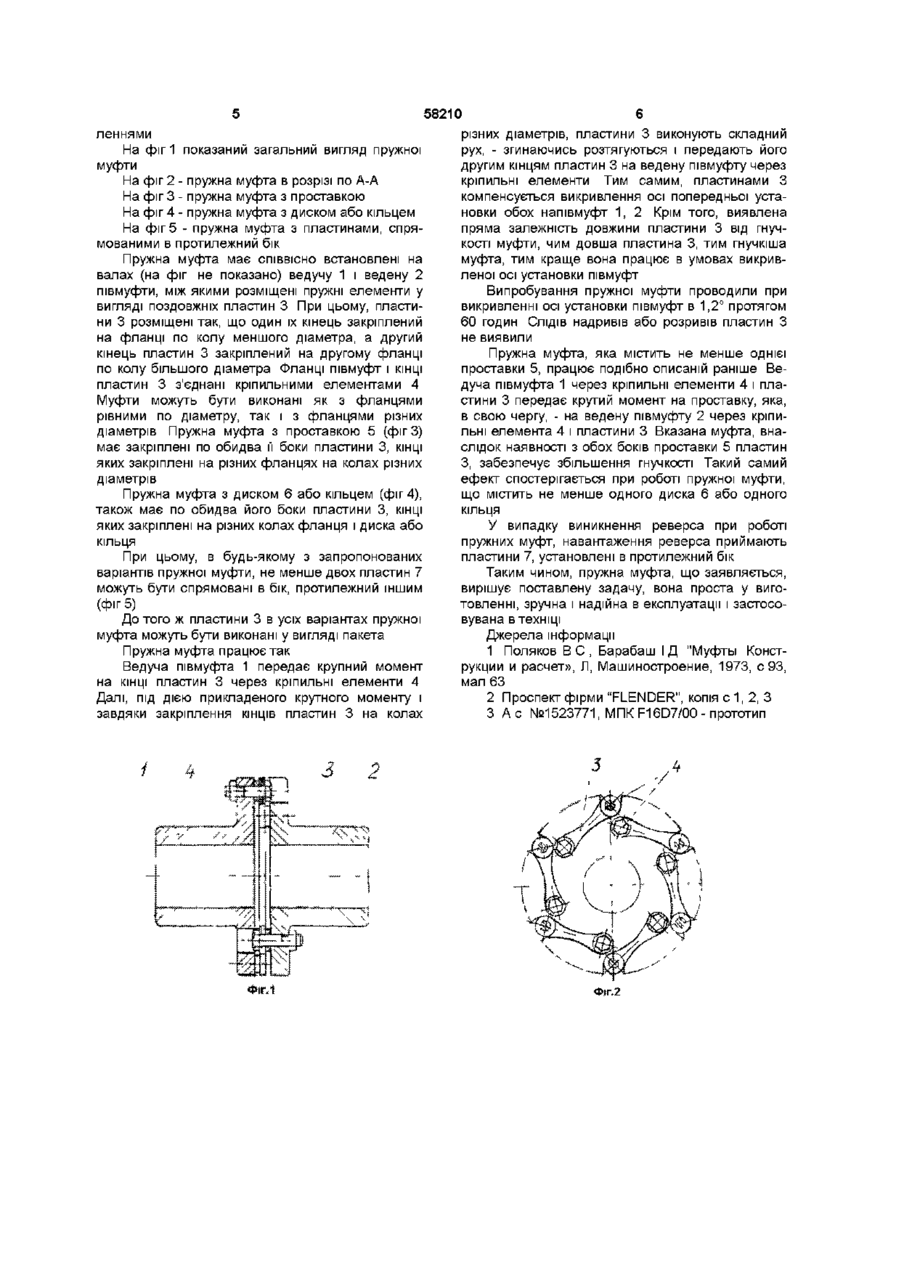

1 Пружна муфта, що містить СПІВВІСНО встановлені ведучу і ведену півмуфти з фланцями, між якими закріплені пружні елементи у вигляді пластин, крім того фланці півмуфт і КІНЦІ пластин з'єднані кріпильними елементами, яка відрізняється тим, що пластини одним кінцем закріплені на фланці по колу меншого діаметра, а другим кінцем закріплені на іншому фланці по колу більшого діаметра 2 Пружна муфта по п 1, яка відрізняється тим, що фланці півмуфт рівні по діаметру 3 Пружна муфта по п 1, яка відрізняється тим, що діаметр одного з фланців більший діаметра другого 4 Пружна муфта по п 1, яка відрізняється тим, що додатково має хоча б одну проставку з фланцями по боках, а пластини закріплені між фланцями півмуфт і фланцями проставки 5 Пружна муфта по п 1, яка відрізняється там, що фланці ведучої і веденої півмуфт мають бі льший діаметр, ніж межуючі з ним фланці проставки 6 Пружна муфта по п 1, яка відрізняється тим, що фланці ведучої і веденої півмуфт мають менший діаметр, ніж межуючі з ними фланці проставки 7 Пружна муфта по п 1, яка відрізняється тим, що діаметр одного з фланців проставки менший межуючого з ним фланця півмуфти, а діаметр фланця проставки більший діаметра межуючого з ним фланця іншої півмуфти 8 Пружна муфта по п 1, яка відрізняється тим, що діаметри фланців півмуфт і проставки різні 9 Пружна муфта по п 1, яка відрізняється тим, що діаметри межуючих фланців півмуфти і проставки з одного боку різні, а з другого боку діаметри фланців рівні 10 Пружна муфта по п 1, яка відрізняється тим, що вона додатково має один диск або кільце, а пластини закріплені між фланцями півмуфт і диском або кільцем 11 Пружна муфта по пп 1-10, яка відрізняється тим, що не менше двох пластин направлено в бік, протилежний іншим 12 Пружна муфта по пп 1-10, яка відрізняється тим, що пластини виконані у вигляді пакета 00 ю Винахід пружна муфта належить до галузі машинобудування і може використовуватись в механізмах для компенсації зміщення осей ведучого і веденого валів при передачі обертів на виконавчі механізми Вдома пружна муфта [1], яка складається з ведучої і веденої півмуфт, між якими розміщений суцільний диск з пружного матеріалу Півмуфти з'єднані пальцями Передача обертів здійснюється пальцями і диском з пружного матеріалу На ведучій півмуфті на розрахованому діаметрі закріплені пальці, які своїм кінцем вставлені в отвори диска Між ЦИМИ пальцями на дискові розміщені пальці, які закріплені у веденій півмуфті При передаванні обертового зусилля з ведучої півмуфти на ведену, пальці, закріплені в ведучій півмуфті передають зусилля на диск, а пальці, закріплені у веденій півмуфті приймають зусилля з диска Отже, ділянки диска розміщені між пальцями ведучої півмуфти і пальцями веденої півмуфти при обертанні розтягуються і передають нагрузку А ділянки диска, розміщені між пальцями веденої півмуфти і пальцями ведучої півмуфти при обертанні не передають навантаження Це значить, що муфта передає зменшене зусилля Муфти такого типу прості, технологічні і можуть застосовуватись для передачі порівняно невеликих обертових моментів, оскільки висока місцева концентрація зовнішнього навантаження на циліндричних поверхнях отворів спричиняє виникнення і розвиток тріщин в дискові, що особливо проявляється при перемінних навантаженнях Наявність зміщення, 58210 зокрема кутового, може бути причиною передчасного місцевого спрацьовування і виходу з ладу муфти в цілому ВІДОМІ пружні муфти фірми "ELENDER" [2], що має СПІВВІСНО установлені ведучу і ведену півмуфти Між півмуфтами розміщена проставка і по обидва боки розміщені суцільні диски з пружного матеріалу Крім того, замість суцільних дисків фірма випускає муфти, які передають зусилля через пружні пластини, що закріплюються ланцюжком по колу, створюючи замкнений контур Тобто, кінець першої пластини скріплений з початком другої пластини Кінець другої пластини скріплений с початком третьої пластини і т д Таке розміщення пластин мало чим відрізняється від суцільного пружного диска, так як в обох випадках передача крутного зусилля здійснюється не всіма пальцями, а через один, як описано раніше в муфті [1] Недоліком даної муфти є зменшена передача крутного моменту з ведучої півмуфти на ведену Наявність проставки в даній муфті мало розширює межі допусків на викривлення установки півмуфт, допустиме викривлення осі обертання ведучого і веденого валів не повинно перевищувати 0,7° Такі жорсткі умови вимагають ретельної установки обладнання з муфтами при його монтажі і доводці Це потребує додаткового часу і наладчика високої кваліфікації Відома також пружна запобіжна муфта [3], яка складається з двох півмуфт, на одній з яких консольно закріплені пакети пружних стержнів, а на другій півмуфті розміщені упори, що контактують з бічними поверхнями пакетів стержнів, крім того, пакети пружних стержнів закріплених на півмуфті шарнірно, упори виконані двогранними Вказана муфта розрахована для передачі незначного крутного моменту Також дана муфта працює в жорстких режимах гнучкості Перевищення режимних параметрів виводить муфту з робочого стану із-за нерівномірного навантаження стержнів (пластин) по довжині, так як підібрати пластини по довжині, враховуючи їх товщину і встановити на різних діаметрах зі згином (дія пружини) практично неможливо Для усунення вказаних вище недоліків поставлена задача створити пружну муфту збільшеної гнучкості, шляхом розміщення КІНЦІВ пластин на різних діаметрах Пружна муфта, що заявляється, так само як і відома, складається з СПІВВІСНО установлених ведучої і веденої півмуфт з фланцями, між якими розміщені пружні елемент у вигляді пластин, до того ж фланці півмуфт і КІНЦІ пластин скріплені кріпильними елементами На відміну від відомої муфти, пластини одним кінцем закріплені на фланцеві по колу меншого діаметра, а другим кінцем закріплені на другому фланцеві по колу більшого діаметра Крім того - фланці півмуфт можуть бути рівними по діаметру, - діаметр одного з фланців більший ніж діаметр другого, - муфта додатково має, хоч одну проставку з фланцями по боках, а пластини закріплені між фланцями півмуфт і фланцями проставки, - фланці ведучої і веденої півмуфт мають діаметр більший, ніж межуючі (спряжені) з ними фланці проставки, - фланці ведучої і веденої півмуфт мають діаметр менший ніж межуючі з ними фланці проставки, - діаметр одного з фланців проставки менший ніж межуючий з ним фланець півмуфти, а діаметр другого фланця проставки більший ніж межуючий з ним фланець другої півмуфти, - діаметри фланців півмуфт і проставки рівні, - діаметри межуючих фланців півмуфти і проставки з одного боку різні, а з іншого боку діаметри фланців рівні, - муфта додатково має не менше одного диска або кільця, а пластини закріплені між фланцями півмуфт і диском або кільцем, - не менше як дві пластини направлені в протилежний бік ніж ІНШІ, - пластини виконані у вигляді пакета Вказані відрізняючі ознаки відповідають критерію новизни і нерозривно пов'язані з технічним результатом, а саме - пластини одним кінцем закріплені на фланці по колу меншого діаметра, а іншим кінцем, закріплені на іншому фланці по колу більшого діаметра Це означає, що пластини встановлені під кутом до радіальної осі фланця будь-якої півмуфти Це дає можливість збільшити довжину пластини, що сприяє збільшенню гнучкості муфти Тобто, розширюється діапазон застосування муфти зі значним кутом викривлення їх осі установки Крім того, по епюрі сил, тангенціальна складова сила діє на результуючу, відхиляє м, що створює щадящий режим для пластин при роботі пружної муфти, особливо в момент пуска, - фланці півмуфт з проставкою і без проставки і фланці проставки рівні в діаметрі (стосується пп 2, 8 і частково - 9) - таке виконання фланців наближує муфту до стандартного ряду, як по конструкції, так і по технології виготовлення, - діаметри півмуфт і проставки різні по величині (стосується пп 3, 5, 6, 7 і частково - 9) - це дозволяє зекономити матеріал при виготовленні фланців півмуфт і фланців проставки, - муфта додатково має хоч одну проставку з фланцями по боках, а пластини закріплені між фланцями півмуфт і фланцями проставки Наявність проставки дозволяє передавати крутний момент при більшій неспіввісності установлення півмуфт, - муфта додатково має не менше одного диска або кільця, а пластини закріплені між фланцями півмуфт і диском або кільцем - це дає можливість ліквідувати відстань між ведучою і веденою півмуфтами, - не менше як дві пластини спрямовані в протилежний бік ніж ІНШІ - це не допускає поломки муфти при реверсі, - пластини виконані у вигляді пакета, це дозволяє збільшити гнучкість самих пластин, а ВІДПОВІДНО і муфти Перелічені відрізняючі ознаки позитивно діють на технічний результат і сприяють вирішенню поставленої задачі Конструкція пружної муфти пояснюється крес 58210 леннями На фіг 1 показаний загальний вигляд пружної муфти На фіг 2 - пружна муфта в розрізі по А-А На фіг 3 - пружна муфта з проставкою На фіг 4 - пружна муфта з диском або кільцем На фіг 5 - пружна муфта з пластинами, спрямованими в протилежний бік Пружна муфта має СПІВВІСНО встановлені на валах (на фіг не показано) ведучу 1 і ведену 2 півмуфти, між якими розміщені пружні елементи у вигляді поздовжніх пластин 3 При цьому, пластини 3 розміщені так, що один їх кінець закріплений на фланці по колу меншого діаметра, а другий кінець пластин 3 закріплений на другому фланці по колу більшого діаметра Фланці півмуфт і КІНЦІ пластин 3 з'єднані кріпильними елементами 4 Муфти можуть бути виконані як з фланцями рівними по діаметру, так і з фланцями різних діаметрів Пружна муфта з проставкою 5 (фіг 3) має закріплені по обидва її боки пластини 3, КІНЦІ яких закріплені на різних фланцях на колах різних діаметрів Пружна муфта з диском 6 або кільцем (фіг 4), також має по обидва його боки пластини 3, КІНЦІ яких закріплені на різних колах фланця і диска або кільця При цьому, в будь-якому з запропонованих варіантів пружної муфти, не менше двох пластин 7 можуть бути спрямовані в бік, протилежний іншим (фіг 5) До того ж пластини 3 в усіх варіантах пружної муфта можуть бути виконані у вигляді пакета Пружна муфта працює так Ведуча півмуфта 1 передає крупний момент на КІНЦІ пластин 3 через кріпильні елементи 4 Далі, під дією прикладеного крутного моменту і завдяки закріплення КІНЦІВ пластин 3 на колах різних діаметрів, пластини 3 виконують складний рух, - згинаючись розтягуються і передають його другим кінцям пластин 3 на ведену півмуфту через кріпильні елементи Тим самим, пластинами З компенсується викривлення осі попередньої установки обох напівмуфт 1, 2 Крім того, виявлена пряма залежність довжини пластини 3 від гнучкості муфти, чим довша пластина 3, тим гнучкіша муфта, тим краще вона працює в умовах викривленої осі установки півмуфт Випробування пружної муфти проводили при викривленні осі установки півмуфт в 1,2° протягом 60 годин С Л І Д І В надривів або розривів пластин З не виявили Пружна муфта, яка містить не менше однієї проставки 5, працює подібно описаній раніше Ведуча півмуфта 1 через кріпильні елементи 4 і пластини 3 передає крутий момент на проставку, яка, в свою чергу, - на ведену півмуфту 2 через кріпильні елемента 4 і пластини 3 Вказана муфта, внаслідок наявності з обох боків проставки 5 пластин З, забезпечує збільшення гнучкості Такий самий ефект спостерігається при роботі пружної муфти, що містить не менше одного диска 6 або одного кільця У випадку виникнення реверса при роботі пружних муфт, навантаження реверса приймають пластини 7, установлені в протилежний бік Таким чином, пружна муфта, що заявляється, вирішує поставлену задачу, вона проста у виготовленні, зручна і надійна в експлуатації і застосовувана в техніці Джерела інформації 1 Поляков В С , Барабаш І Д "Муфты Конструкции и расчет», Л, Машиностроение, 1973, с 93, мал 63 2 Проспект фірми "FLENDER", копія с 1, 2, З 3 A c №1523771, M n K F 1 6 D 7 / 0 0 - п р о т о т и п Фіг-2 58210 Фіг.4 Фіг.5 Комп'ютерна верстка Л Ціхановська Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
