Муфта пружна

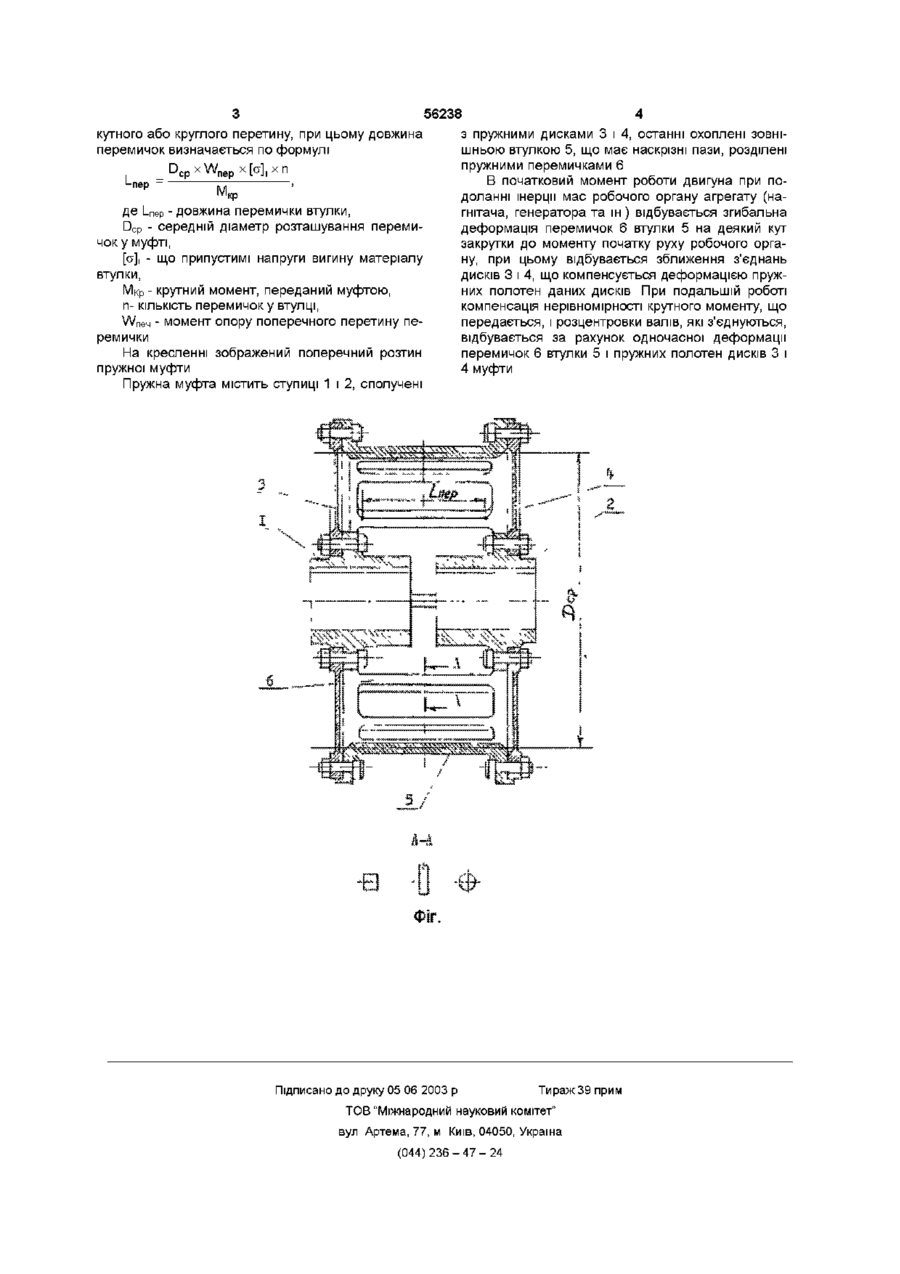

1 Муфта пружна, що містить дві півмуфти, охоплені по зовнішньому діаметру втулкою, яка відрізняється тим, що кожна півмуфта складається з маточини, жорстко сполученої з диском, що має пружне полотно, охоплююча півмуфти втулка має рівномірно розташовані по колу по вздовжні наскрізні прорізи, що розділені між собою перемичками прямокутного або круглого перерізу 2 Муфта пружна за п 1, яка відрізняється тим, що довжина перемичок визначається по формулі _D c p xW n e p x[a],xn L пер •кр де І_пер - довжина перемички втулки, D c p - середній діаметр розташування перемичок у муфті, [а], - припустимі напруги вигину матеріалу втулки, М к р - крутний момент, переданий муфтою, п - КІЛЬКІСТЬ перемичок у втулці, Wnep - момент опору поперечного перерізу перемички о Винахід стосується машинобудування і може бути використаний в гірничодобувній і металургійній промисловості для з'єднання валів різноманітних машин і механізмів, при роботі яких виникають коливання крутного моменту, що передається, і розцентровки у вигляді рівнобіжного зсуву і зламу осей валів, що з'єднуються ВІДОМІ різноманітні типи сполучних пружних муфт пластинчастого і стрижневого типу, що компенсують нерівномірність крутного моменту, щопередається, при одночасному впливі розцентровки валів, що з'єднуються (В С Поляков і ш Муфти , ГНТІ Москва, 1964р , С 73-90, Довідник по муфтах Л , Машинобудування, 1974р , С 67-80) Як прототип узята сполучна пружна муфта (патент РФ №2027086 від 20 01 95р), призначена для зниження і ПОВІЛЬНОСТІ сприйняття динамічних навантажень і усунення крутильних коливань, що містить дві однакові півмуфти і втулку, що охоплює півмуфти, із рівномірно розташованими по окружності подовжніми пазами сегментного профілю в поперечному перетині на взаємно звернених кільцевих поверхнях, сполучені між собою встановленими в сполучених пазах півмуфт і втулки пружними елементами у виді еластичних циліндрів Недоліком усіх вищевказаних муфт є те, що усі вони виконані з окремих елементів, жорстко не пов'язаних між собою, що при роботі муфти зумовлює їхнє взаємне переміщення, що спричиняє виникнення тертя між сполучними елементами і їхній знос, інтенсивність якого залежить від розміру зсуву і зламу осей з'єднувальних валів і ступеня забруднення зовнішнього середовища, що потребує періодичної заміни зношених елементів, що супроводжується розбиранням муфти або заміною муфти цілком із порушенням розташування з'єднуваних вузлів У основу винаходу поставлена задача створення пружної муфти, у якій за рахунок забезпечення жорсткості з'єднання елементів конструкції зі зберіганням пружності виключається поява тертя і зносу сполучених елементів муфти Поставлена задача вирішується тим, що в пружній муфті, яка містить дві півмуфти, охоплені по зовнішньому діаметру втулкою, ВІДПОВІДНО ДО винаходу, кожна півмуфта складається зі ступ и ці, жорстко сполученої з диском, що має пружне полотно, охоплююча півмуфти втулка має рівномірно розташовані по окружності подовжні наскрізні прорізи, що утворюють між собою перемички прямо 00 со сч (О ю 56238 3 пружними дисками 3 і 4, останні охоплені зовнішньою втулкою 5, що має наскрізні пази, розділені пружними перемичками 6 В початковий момент роботи двигуна при подоланні інерції мас робочого органу агрегату (на•кр де І_пер - довжина перемички втулки, гнітача, генератора та ш ) відбувається згибальна Dcp - середній діаметр розташування перемидеформація перемичок 6 втулки 5 на деякий кут чок у муфті, закрутки до моменту початку руху робочого органу, при цьому відбувається зближення з'єднань [а], - що припустимі напруги вигину матеріалу дисків 3 і 4, що компенсується деформацією пружвтулки, них полотен даних дисків При подальшій роботі МкР - крутний момент, переданий муфтою, компенсація нерівномірності крутного моменту, що п- КІЛЬКІСТЬ перемичок у втулці, передається, і розцентровки валів, які з'єднуються, \Л/Печ - момент опору поперечного перетину певідбувається за рахунок одночасної деформації ремички перемичок 6 втулки 5 і пружних полотен дисків 3 і На кресленні зображений поперечний розтин пружної муфти 4 муфти Пружна муфта містить ступиці 1 і 2, сполучені кутного або круглого перетину, при цьому довжина перемичок визначається по формулі D ер W ,пер L пер Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
