Флотатор-біодеструктор забруднень води із підвищеною екологічною небезпекою флобіо-82
Номер патенту: 58480
Опубліковано: 11.04.2011
Автори: Філіпчук Віктор Леонідович, Курилюк Микола Степанович, Курилюк Андрій Миколайович, Циганков Іван Юрійович, Сагалевич Марат Олександрович
Формула / Реферат

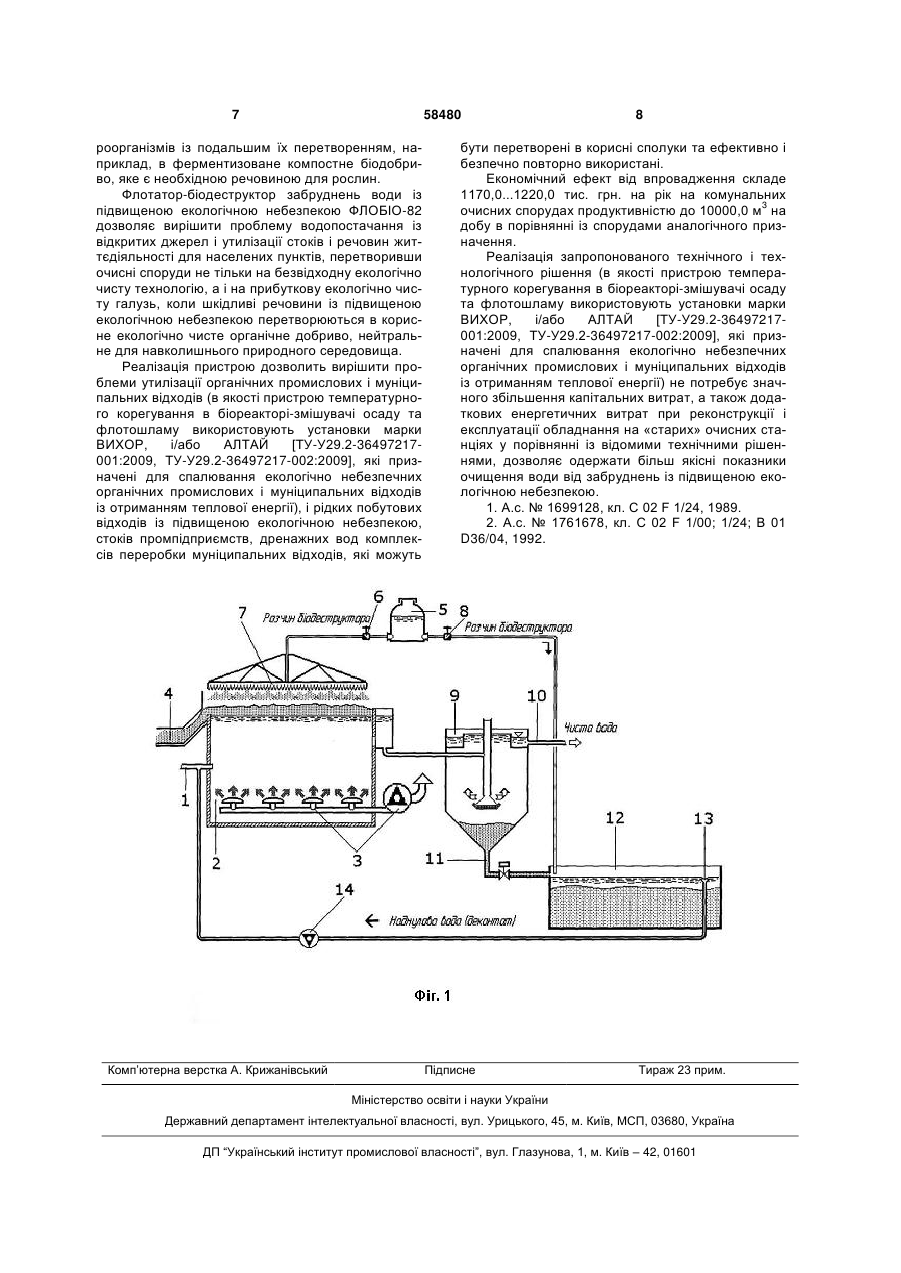

1. Флотатор-біодеструктор забруднень води із підвищеною екологічною небезпекою, що складається із послідовно встановлених і гідравлічно з'єднаних між собою корпуса флотатора, обладнаного системою газонасичення, відстійника, трубопроводу підведеня води на очищення, трубопроводу відведення очищеної води, системи забору та відведення осаду і флотошламу, який відрізняється тим, що додатково обладнаний біореактором-змішувачем осаду та флотошламу який зблокований із системою регулювання рівня води, що включає циркуляційний агрегат і трубопровід декантату, та пристроєм для температурного корегування, з'єднаним із корпусом флотатора, а також пристроєм з автоматичними дозаторами біодеструкторів-ензимів, з'єднаним трубопроводами із корпусом флотатора, біореактором-змішувачем осаду та флотошламу і системою регулювання рівня води в біореакторі-змішувачі осаду і флотошламу.
2. Флотатор-біодеструктор за п. 1, який відрізняється тим, що як пристрій температурного корегування в біореакторі-змішувачі осаду та флотошламу використовують установки марки ВИХОР і/або АЛТАЙ, які призначені для спалювання екологічно небезпечних органічних і муніципальних відходів із отриманням теплової енергії.
Текст

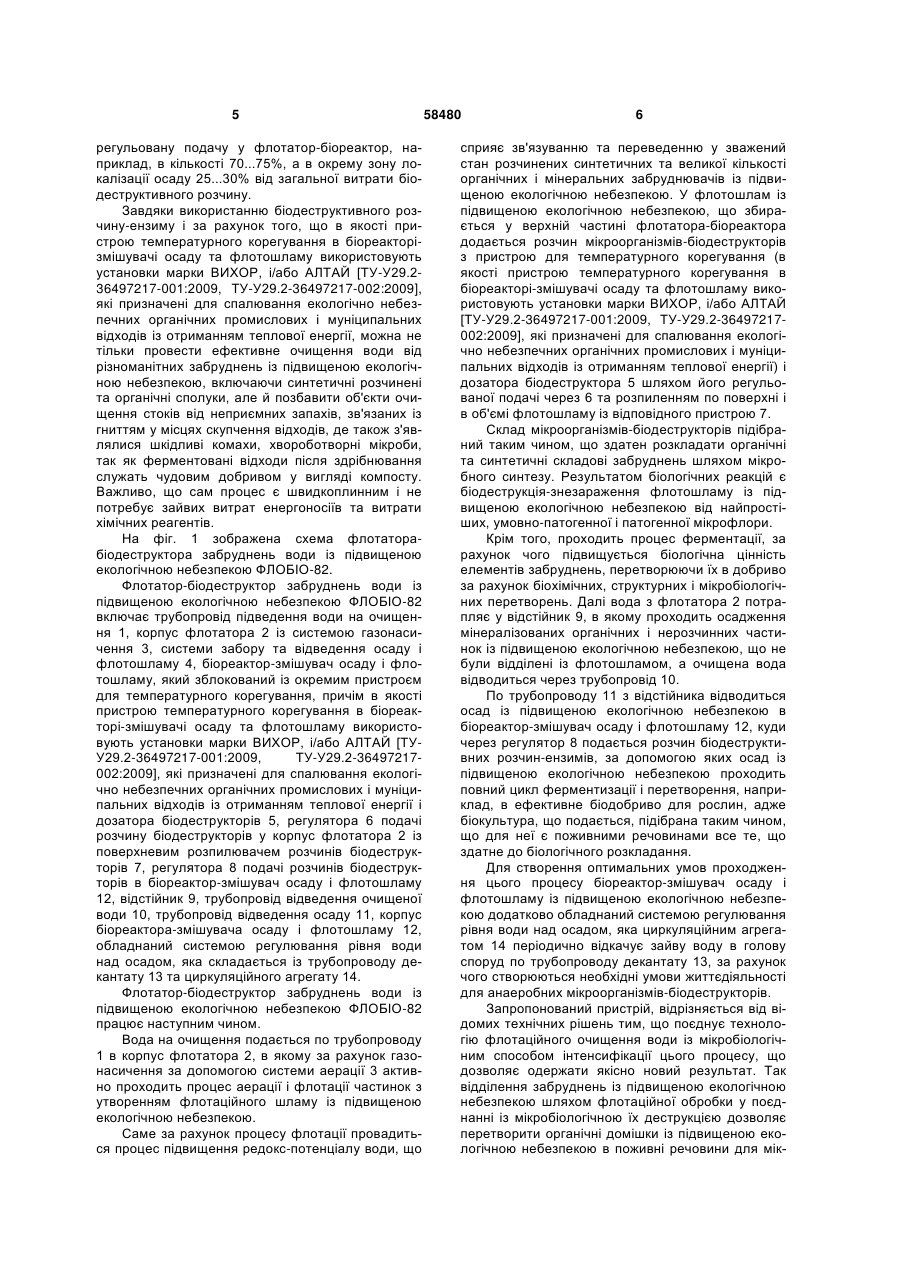

1. Флотатор-біодеструктор забруднень води із підвищеною екологічною небезпекою, що складається із послідовно встановлених і гідравлічно з'єднаних між собою корпуса флотатора, обладнаного системою газонасичення, відстійника, трубопроводу підведеня води на очищення, трубопроводу відведення очищеної води, системи забору та відведення осаду і флотошламу, який відріз U 1 3 бруднення поверхневих вод, а також утворення і розповсюдження хвороб, що передаються через воду і повітря. Таким чином, вилучені забруднення можуть створювати значну проблему санітарногігієнічного характеру, особливо це стосується застосування високопродуктивних водоочисних установок. В основу корисної моделі поставлена задача створити флотатор-біодеструктор забруднень води із підвищеною екологічною небезпекою ФЛОБІО-82, який складається із послідовно встановлених і гідравлічно з'єднаних між собою корпуса флотатора, обладнаного системою газонасичення, відстійника, трубопроводу підведення води на очищення, трубопроводу відведення очищеної води, системи забору та відведення осаду і флотошламу, за рахунок того, що додатково обладнують біореактором-змішувачем осаду та флотошламу який зблокований із системою регулювання рівня води, що включає циркуляційний агрегат і трубопровід декантату, та пристроєм для температурного корегування, з'єднаним із корпусом флотатора, а також пристроєм з автоматичними дозаторами біодеструкторів-ензимів, з'єднаним трубопроводами із корпусом флотатора, біореактором-змішувачем осаду та флотошламу і системою регулювання рівня води в біореакторізмішувачі осаду і флотошламу, крім того, що в якості пристрою температурного корегування в біореакторі-змішувачі осаду та флотошламу використовують установки марки ВИХОР, і/або АЛТАЙ, які призначені для спалювання екологічно небезпечних органічних промислових і муніципальних відходів із отриманням теплової енергії, забезпечити збільшення коефіцієнту стабілізації осаду, що вилучається і редокс-потенціалу очищеної води. Поставлена задача досягається у флотаторібіодеструкторі забруднень води із підвищеною екологічною небезпекою ФЛОБІО-82, який складається із послідовно встановлених і гідравлічно з'єднаних між собою корпусу флотатора, обладнаного системою газонасичення, відстійника, трубопроводу підведення води на очищення, трубопроводу відведення очищеної води, системи забору та відведення осаду і флотошламу, за рахунок того, що додатково обладнаний біореакторомзмішувачем осаду та флотошламу який зблокований із системою регулювання рівня води, що включає циркуляційний агрегат і трубопровід декантату, та пристроєм для температурного корегування, з'єднаним із корпусом флотатора, а також пристроєм з автоматичними дозаторами біодеструкторів-ензимів, з'єднаним трубопроводами із корпусом флотатора, біореактором-змішувачем осаду та флотошламу і системою регулювання рівня води в біореакторі-змішувачі осаду і флотошламу обладнання окремою зоною локалізації осаду та флотошламу, а також пристроєм біологічно-деструктивної регенерації біомаси, виконаний із можливістю регульованого дозування біорозчину у флотатор-біореактор та окрему зону локалізації осаду. Поставлена задача досягається у флотаторібіодеструкторі забруднень води із підвищеною екологічною небезпекою ФЛОБІО-82 і за рахунок 58480 4 того, що в якості пристрою температурного корегування в біореакторі-змішувачі осаду та флотошламу використовують установки марки ВИХОР, і/або АЛТАЙ [ТУ-У29.2-36497217-001:2009, ТУУ29.2-36497217-002:2009], які призначені для спалювання екологічно небезпечних органічних промислових і муніципальних відходів із отриманням теплової енергії. Завдяки додатковому обладнанню флотаторабіодеструктора забруднень води із підвищеною екологічною небезпекою ФЛОБІО-82 окремою зоною локалізації осаду та флотошламу створюються умови для реалізації повного знезараження і переробки забруднень із підвищеною екологічною небезпекою, що вилучаються із води та перетворення їх в комплекс екологічних і нейтральних речовин, здатних, наприклад, до використання в якості рослинного добрива. Зокрема, виконання окремої зони локалізації осаду у вигляді ємності, в яку транспортуються вилучені забруднення із підвищеною екологічною небезпекою із додатковим обладнанням її системою регулювання рівня води над осадом дозволяє створити необхідне середовище для регулювання процесу розкладу забруднень із підвищеною екологічною небезпекою, особливо це стосується домішок органічного походження, створюючи оптимальні умови розкладання біологічної переробки-деструкції забруднень із підвищеною екологічною небезпекою штамами біокультури розчинами біодеструкторівензимів, особливо при використанні анаеробних мікроорганізмів, які найбільш ефективні при відсутності кисню. Біодеструктор містить дегенеративні та регенеративні мікроорганізми-очищувачі води. їх сукупність призводить до процесів руйнування, розпаду та синтезу речовин із підвищеною екологічною небезпекою, а сама технологія очищення, що пропонується, дозволяє корегувати біосередовище, в якому провадиться вилучення шкідливих для життя (не тільки людини) речовин із підвищеною екологічною небезпекою. Корегування редокс-потенціалу дозволяє проводити керування середовищем, в якому присутні несумісні мікроорганізми, запобігаючи їх знищенню один одного, адже вони несумісні по способу існування. Але створення динамічних відносин, що мають подібний тип - регенеративний або дегенеративний тип мікроорганізмів, незважаючи на розходження умов життєдіяльності, можуть співіснувати в одному середовищі в режимі активного взаємного обміну джерелами харчування. Саме такі умови забезпечуються пристроєм біологічно-деструктивної регенерації біомаси, котрий виконаний із можливістю окремого регульованого дозування біорозчину у флотатор-біореактор, для якого використовуються аеробні мікроорганізми, для яких необхідний кисень, у той час як в пристрій локалізації осаду подаються, переважно, анаеробні мікроорганізми. Для забезпечення ефективного процесу деструкції забруднень із підвищеною екологічною небезпекою та синтезу, наприклад, на їх основі біодобрива, дозатори пристрою біологічнодеструктивної регенерації біомаси забезпечують 5 регульовану подачу у флотатор-біореактор, наприклад, в кількості 70...75%, а в окрему зону локалізації осаду 25...30% від загальної витрати біодеструктивного розчину. Завдяки використанню біодеструктивного розчину-ензиму і за рахунок того, що в якості пристрою температурного корегування в біореакторізмішувачі осаду та флотошламу використовують установки марки ВИХОР, і/або АЛТАЙ [ТУ-У29.236497217-001:2009, ТУ-У29.2-36497217-002:2009], які призначені для спалювання екологічно небезпечних органічних промислових і муніципальних відходів із отриманням теплової енергії, можна не тільки провести ефективне очищення води від різноманітних забруднень із підвищеною екологічною небезпекою, включаючи синтетичні розчинені та органічні сполуки, але й позбавити об'єкти очищення стоків від неприємних запахів, зв'язаних із гниттям у місцях скупчення відходів, де також з'являлися шкідливі комахи, хвороботворні мікроби, так як ферментовані відходи після здрібнювання служать чудовим добривом у вигляді компосту. Важливо, що сам процес є швидкоплинним і не потребує зайвих витрат енергоносіїв та витрати хімічних реагентів. На фіг. 1 зображена схема флотаторабіодеструктора забруднень води із підвищеною екологічною небезпекою ФЛОБІО-82. Флотатор-біодеструктор забруднень води із підвищеною екологічною небезпекою ФЛОБІО-82 включає трубопровід підведення води на очищення 1, корпус флотатора 2 із системою газонасичення 3, системи забору та відведення осаду і флотошламу 4, біореактор-змішувач осаду і флотошламу, який зблокований із окремим пристроєм для температурного корегування, причім в якості пристрою температурного корегування в біореакторі-змішувачі осаду та флотошламу використовують установки марки ВИХОР, і/або АЛТАЙ [ТУУ29.2-36497217-001:2009, ТУ-У29.2-36497217002:2009], які призначені для спалювання екологічно небезпечних органічних промислових і муніципальних відходів із отриманням теплової енергії і дозатора біодеструкторів 5, регулятора 6 подачі розчину біодеструкторів у корпус флотатора 2 із поверхневим розпилювачем розчинів біодеструкторів 7, регулятора 8 подачі розчинів біодеструкторів в біореактор-змішувач осаду і флотошламу 12, відстійник 9, трубопровід відведення очищеної води 10, трубопровід відведення осаду 11, корпус біореактора-змішувача осаду і флотошламу 12, обладнаний системою регулювання рівня води над осадом, яка складається із трубопроводу декантату 13 та циркуляційного агрегату 14. Флотатор-біодеструктор забруднень води із підвищеною екологічною небезпекою ФЛОБІО-82 працює наступним чином. Вода на очищення подається по трубопроводу 1 в корпус флотатора 2, в якому за рахунок газонасичення за допомогою системи аерації 3 активно проходить процес аерації і флотації частинок з утворенням флотаційного шламу із підвищеною екологічною небезпекою. Саме за рахунок процесу флотації провадиться процес підвищення редокс-потенціалу води, що 58480 6 сприяє зв'язуванню та переведенню у зважений стан розчинених синтетичних та великої кількості органічних і мінеральних забруднювачів із підвищеною екологічною небезпекою. У флотошлам із підвищеною екологічною небезпекою, що збирається у верхній частині флотатора-біореактора додається розчин мікроорганізмів-біодеструкторів з пристрою для температурного корегування (в якості пристрою температурного корегування в біореакторі-змішувачі осаду та флотошламу використовують установки марки ВИХОР, і/або АЛТАЙ [ТУ-У29.2-36497217-001:2009, ТУ-У29.2-36497217002:2009], які призначені для спалювання екологічно небезпечних органічних промислових і муніципальних відходів із отриманням теплової енергії) і дозатора біодеструктора 5 шляхом його регульованої подачі через 6 та розпиленням по поверхні і в об'ємі флотошламу із відповідного пристрою 7. Склад мікроорганізмів-біодеструкторів підібраний таким чином, що здатен розкладати органічні та синтетичні складові забруднень шляхом мікробного синтезу. Результатом біологічних реакцій є біодеструкція-знезараження флотошламу із підвищеною екологічною небезпекою від найпростіших, умовно-патогенної і патогенної мікрофлори. Крім того, проходить процес ферментації, за рахунок чого підвищується біологічна цінність елементів забруднень, перетворюючи їх в добриво за рахунок біохімічних, структурних і мікробіологічних перетворень. Далі вода з флотатора 2 потрапляє у відстійник 9, в якому проходить осадження мінералізованих органічних і нерозчинних частинок із підвищеною екологічною небезпекою, що не були відділені із флотошламом, а очищена вода відводиться через трубопровід 10. По трубопроводу 11 з відстійника відводиться осад із підвищеною екологічною небезпекою в біореактор-змішувач осаду і флотошламу 12, куди через регулятор 8 подається розчин біодеструктивних розчин-ензимів, за допомогою яких осад із підвищеною екологічною небезпекою проходить повний цикл ферментизації і перетворення, наприклад, в ефективне біодобриво для рослин, адже біокультура, що подається, підібрана таким чином, що для неї є поживними речовинами все те, що здатне до біологічного розкладання. Для створення оптимальних умов проходження цього процесу біореактор-змішувач осаду і флотошламу із підвищеною екологічною небезпекою додатково обладнаний системою регулювання рівня води над осадом, яка циркуляційним агрегатом 14 періодично відкачує зайву воду в голову споруд по трубопроводу декантату 13, за рахунок чого створюються необхідні умови життєдіяльності для анаеробних мікроорганізмів-біодеструкторів. Запропонований пристрій, відрізняється від відомих технічних рішень тим, що поєднує технологію флотаційного очищення води із мікробіологічним способом інтенсифікації цього процесу, що дозволяє одержати якісно новий результат. Так відділення забруднень із підвищеною екологічною небезпекою шляхом флотаційної обробки у поєднанні із мікробіологічною їх деструкцією дозволяє перетворити органічні домішки із підвищеною екологічною небезпекою в поживні речовини для мік 7 58480 роорганізмів із подальшим їх перетворенням, наприклад, в ферментизоване компостне біодобриво, яке є необхідною речовиною для рослин. Флотатор-біодеструктор забруднень води із підвищеною екологічною небезпекою ФЛОБІО-82 дозволяє вирішити проблему водопостачання із відкритих джерел і утилізації стоків і речовин життєдіяльності для населених пунктів, перетворивши очисні споруди не тільки на безвідходну екологічно чисту технологію, а і на прибуткову екологічно чисту галузь, коли шкідливі речовини із підвищеною екологічною небезпекою перетворюються в корисне екологічно чисте органічне добриво, нейтральне для навколишнього природного середовища. Реалізація пристрою дозволить вирішити проблеми утилізації органічних промислових і муніципальних відходів (в якості пристрою температурного корегування в біореакторі-змішувачі осаду та флотошламу використовують установки марки ВИХОР, і/або АЛТАЙ [ТУ-У29.2-36497217001:2009, ТУ-У29.2-36497217-002:2009], які призначені для спалювання екологічно небезпечних органічних промислових і муніципальних відходів із отриманням теплової енергії), і рідких побутових відходів із підвищеною екологічною небезпекою, стоків промпідприємств, дренажних вод комплексів переробки муніципальних відходів, які можуть Комп’ютерна верстка А. Крижанівський 8 бути перетворені в корисні сполуки та ефективно і безпечно повторно використані. Економічний ефект від впровадження складе 1170,0...1220,0 тис. грн. на рік на комунальних 3 очисних спорудах продуктивністю до 10000,0 м на добу в порівнянні із спорудами аналогічного призначення. Реалізація запропонованого технічного і технологічного рішення (в якості пристрою температурного корегування в біореакторі-змішувачі осаду та флотошламу використовують установки марки ВИХОР, і/або АЛТАЙ [ТУ-У29.2-36497217001:2009, ТУ-У29.2-36497217-002:2009], які призначені для спалювання екологічно небезпечних органічних промислових і муніципальних відходів із отриманням теплової енергії) не потребує значного збільшення капітальних витрат, а також додаткових енергетичних витрат при реконструкції і експлуатації обладнання на «старих» очисних станціях у порівнянні із відомими технічними рішеннями, дозволяє одержати більш якісні показники очищення води від забруднень із підвищеною екологічною небезпекою. 1. А.с. № 1699128, кл. С 02 F 1/24, 1989. 2. А.с. № 1761678, кл. С 02 F 1/00; 1/24; В 01 D36/04, 1992. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlotator-biodestructor of polluted water with increased ecological hazard flobio-82
Автори англійськоюKuryliuk Andrii Mykolaiovych, Filipchuk Viktor Leonidovych, Kuryliuk Mykola Stepanovych, Sahalevych Marat Oleksandrovych, Tsyhankov Ivan Yuriovych
Назва патенту російськоюФлотатор-биодеструктор загрязнений воды с повышенной экологической опасностью флобио-82
Автори російськоюКурилюк Андрей Николаевич, Филипчук Виктор Леонидович, Курилюк Николай Степанович, Сагалевич Марат Александрович, Цыганков Иван Юрьевич
МПК / Мітки
МПК: B01D 36/04, C02F 1/24
Мітки: забруднень, небезпекою, води, екологічною, підвищеною, флотатор-біодеструктор, флобіо-82
