Вітродвигун роторний
Формула / Реферат
Вітродвигун роторний, який складається з двох роторів, установлених вертикально на загальній платформі, двох вертикальних шарнірних обтікачів і електрогенератора, який відрізняється тим, що він має два ротори, передні осі яких установлені на платформі вертикально під початковим прямим кутом між роторами, причому передні верхні та нижні важелі, закріплені на кришках роторів, з'єднані між собою пружинами, які розсувають ротори, а задні важелі з'єднані тросами, які стримують ротори в початковому положенні.
Текст

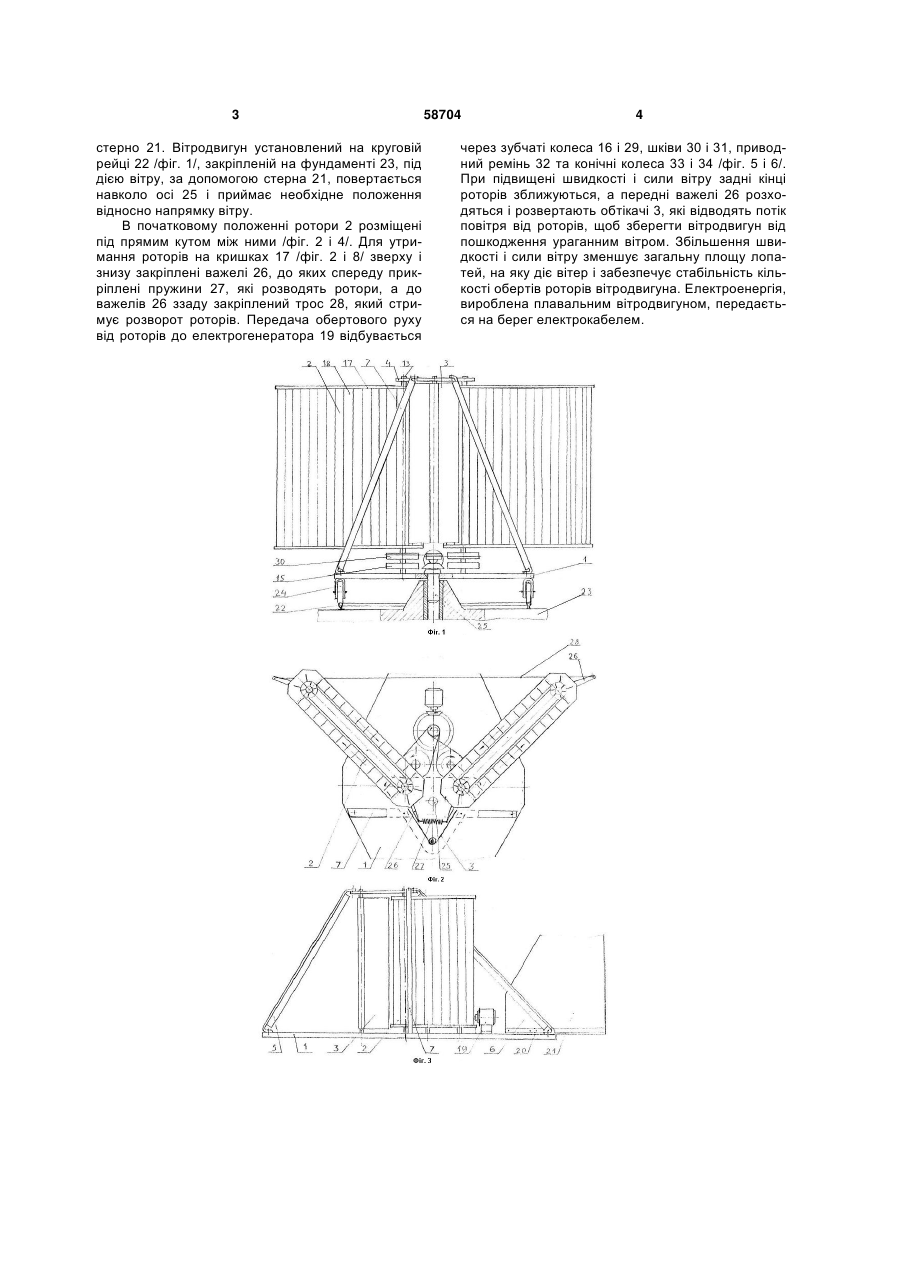

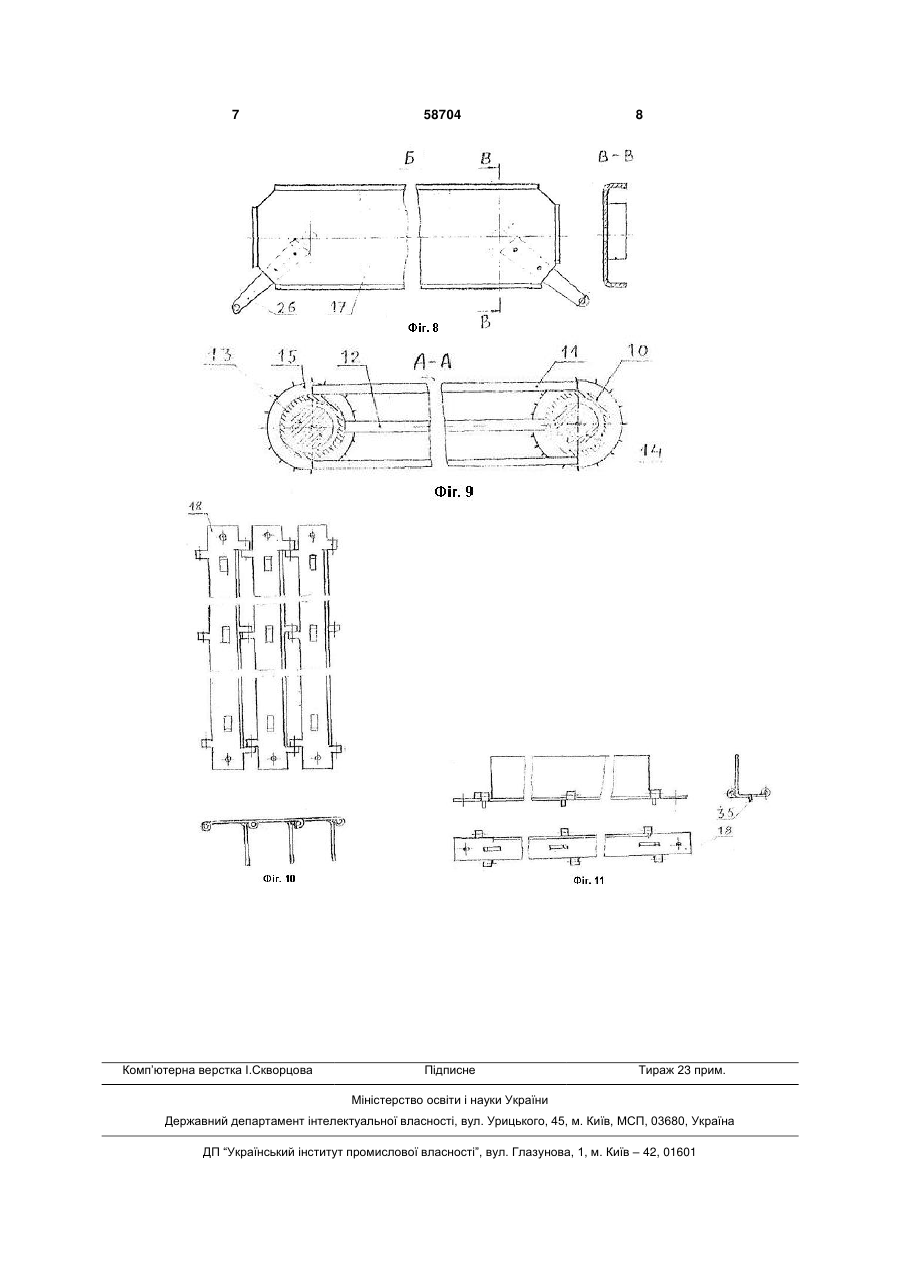

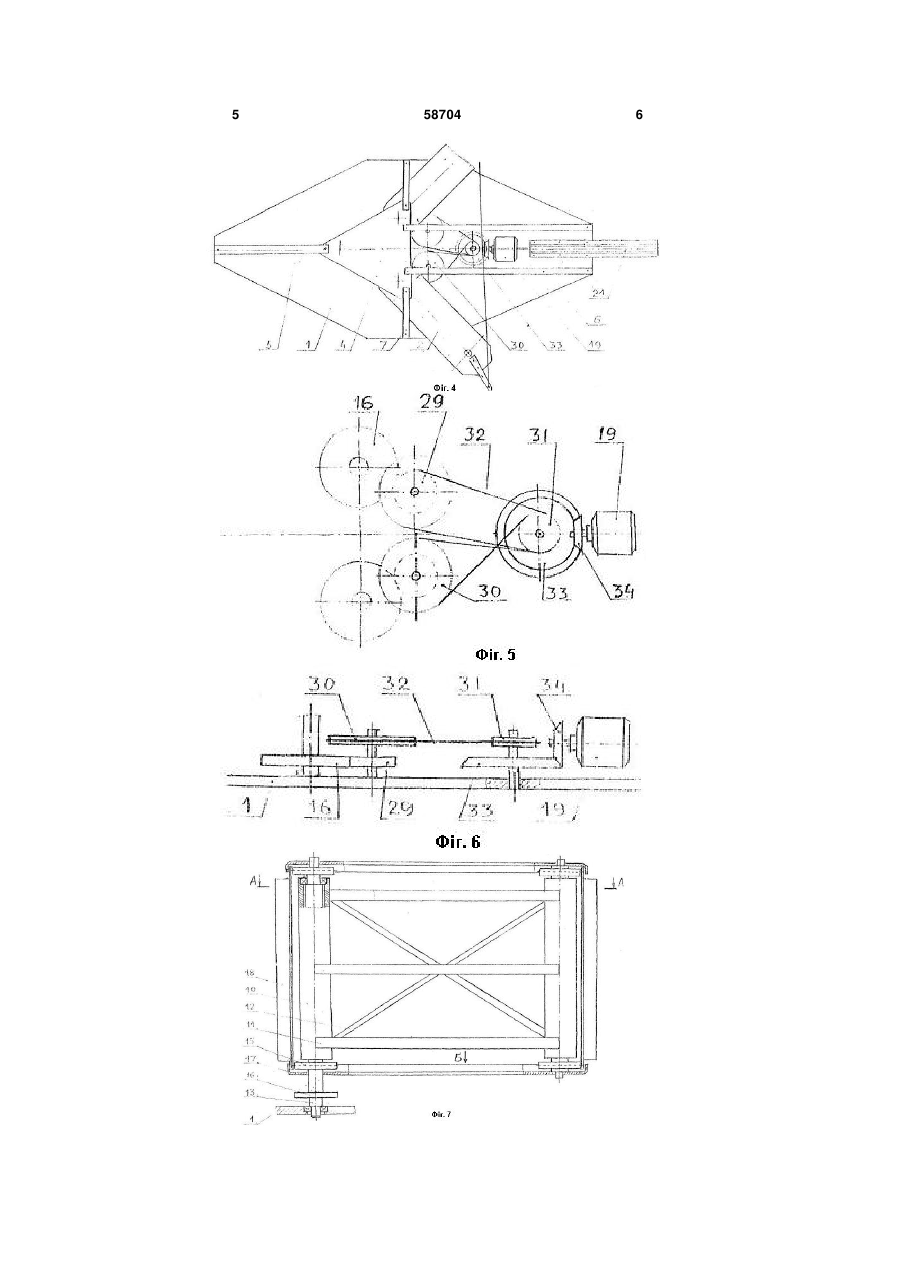

Вітродвигун роторний, який складається з двох роторів, установлених вертикально на загальній платформі, двох вертикальних шарнірних 3 стерно 21. Вітродвигун установлений на круговій рейці 22 /фіг. 1/, закріпленій на фундаменті 23, під дією вітру, за допомогою стерна 21, повертається навколо осі 25 і приймає необхідне положення відносно напрямку вітру. В початковому положенні ротори 2 розміщені під прямим кутом між ними /фіг. 2 і 4/. Для утримання роторів на кришках 17 /фіг. 2 і 8/ зверху і знизу закріплені важелі 26, до яких спереду прикріплені пружини 27, які розводять ротори, а до важелів 26 ззаду закріплений трос 28, який стримує розворот роторів. Передача обертового руху від роторів до електрогенератора 19 відбувається 58704 4 через зубчаті колеса 16 і 29, шківи 30 і 31, приводний ремінь 32 та конічні колеса 33 і 34 /фіг. 5 і 6/. При підвищені швидкості і сили вітру задні кінці роторів зближуються, а передні важелі 26 розходяться і розвертають обтікачі 3, які відводять потік повітря від роторів, щоб зберегти вітродвигун від пошкодження ураганним вітром. Збільшення швидкості і сили вітру зменшує загальну площу лопатей, на яку діє вітер і забезпечує стабільність кількості обертів роторів вітродвигуна. Електроенергія, вироблена плавальним вітродвигуном, передається на берег електрокабелем. 5 58704 6 7 Комп’ютерна верстка І.Скворцова 58704 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary windmill
Автори англійськоюZABORA VOLODYMYR MYKYTOVYCH
Назва патенту російськоюВетродвигатель роторный
Автори російськоюЗАБОРА ВЛАДИМИР НИКИТИЧ
МПК / Мітки
Мітки: роторний, вітродвигун
