Пристрій для витискування вмісту тюбиків

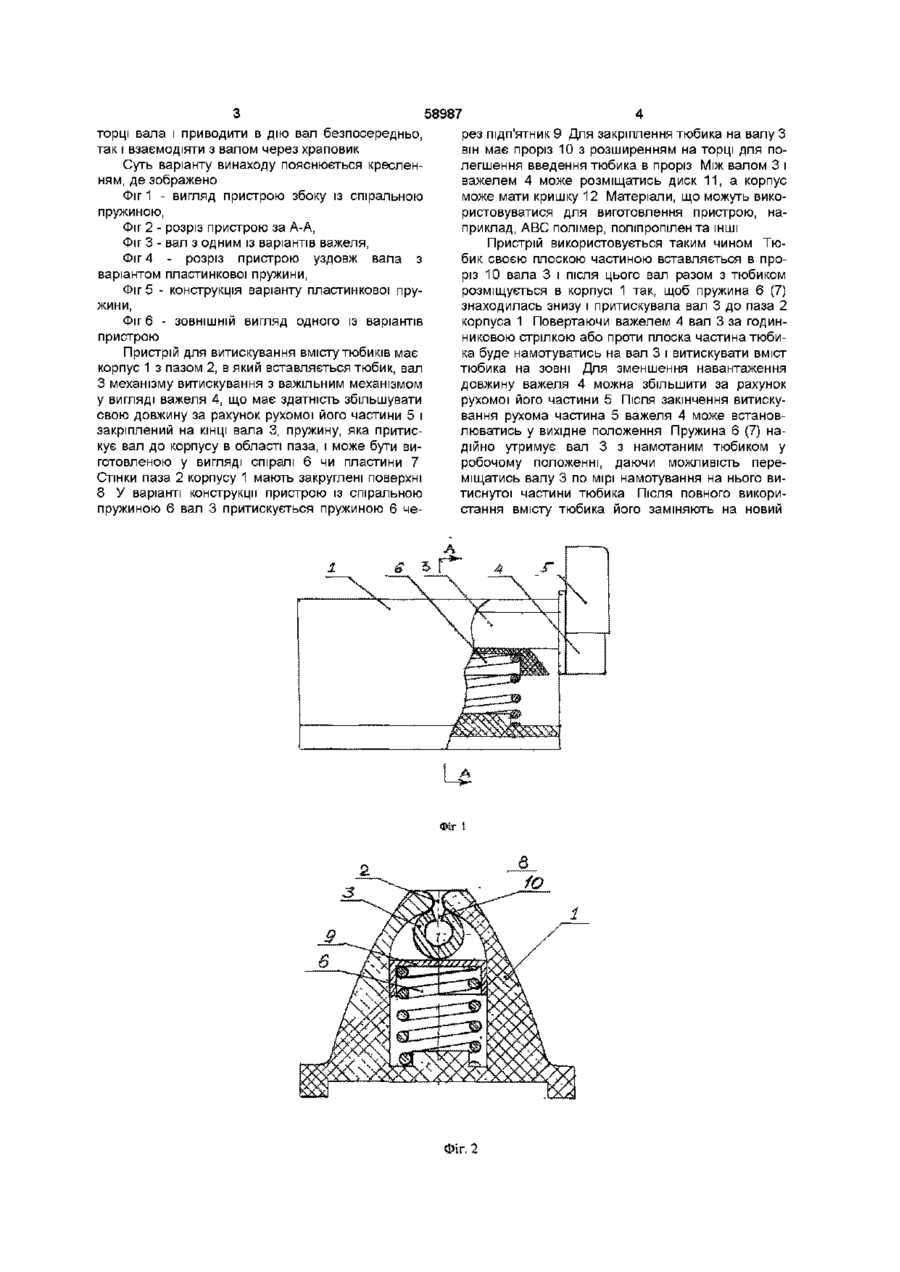

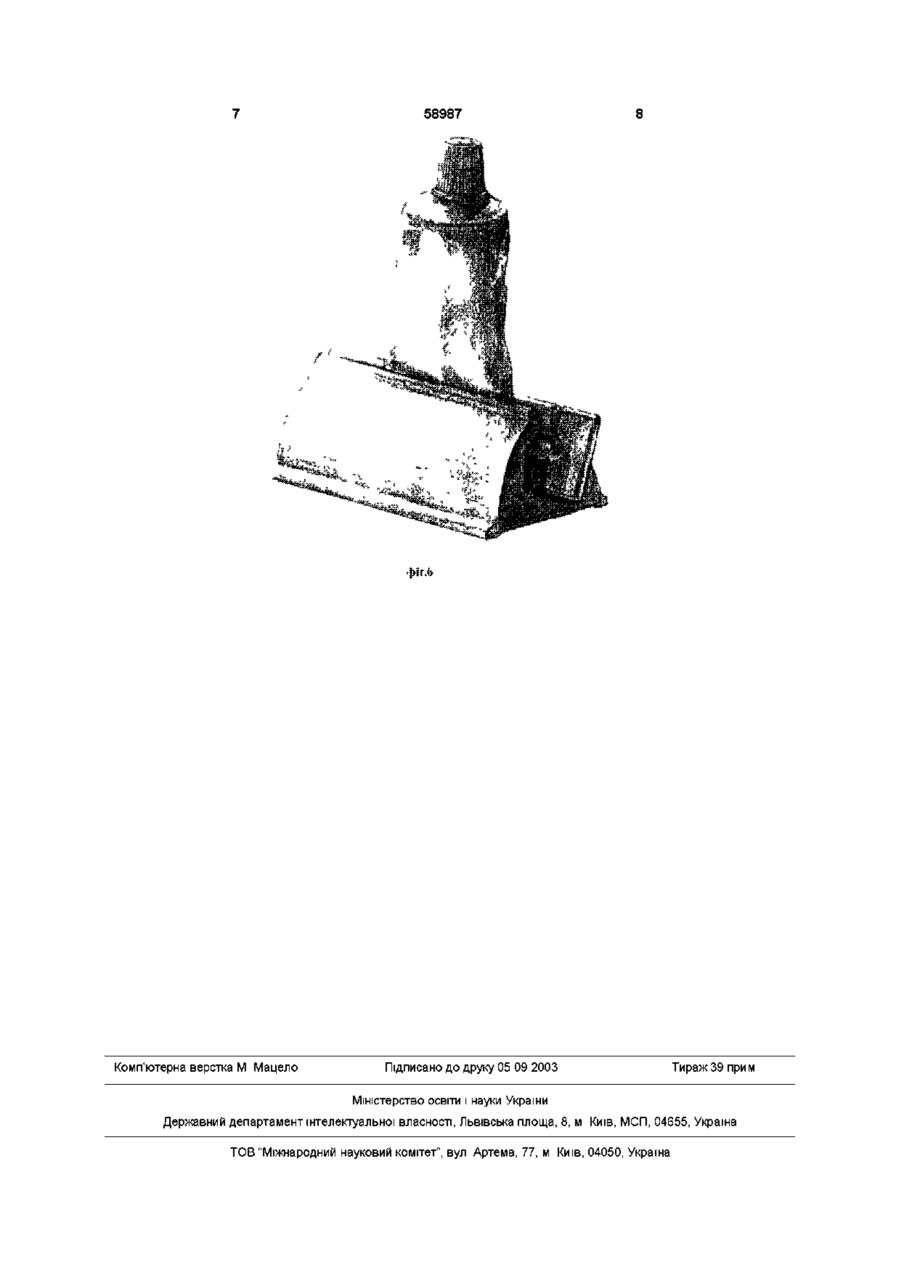

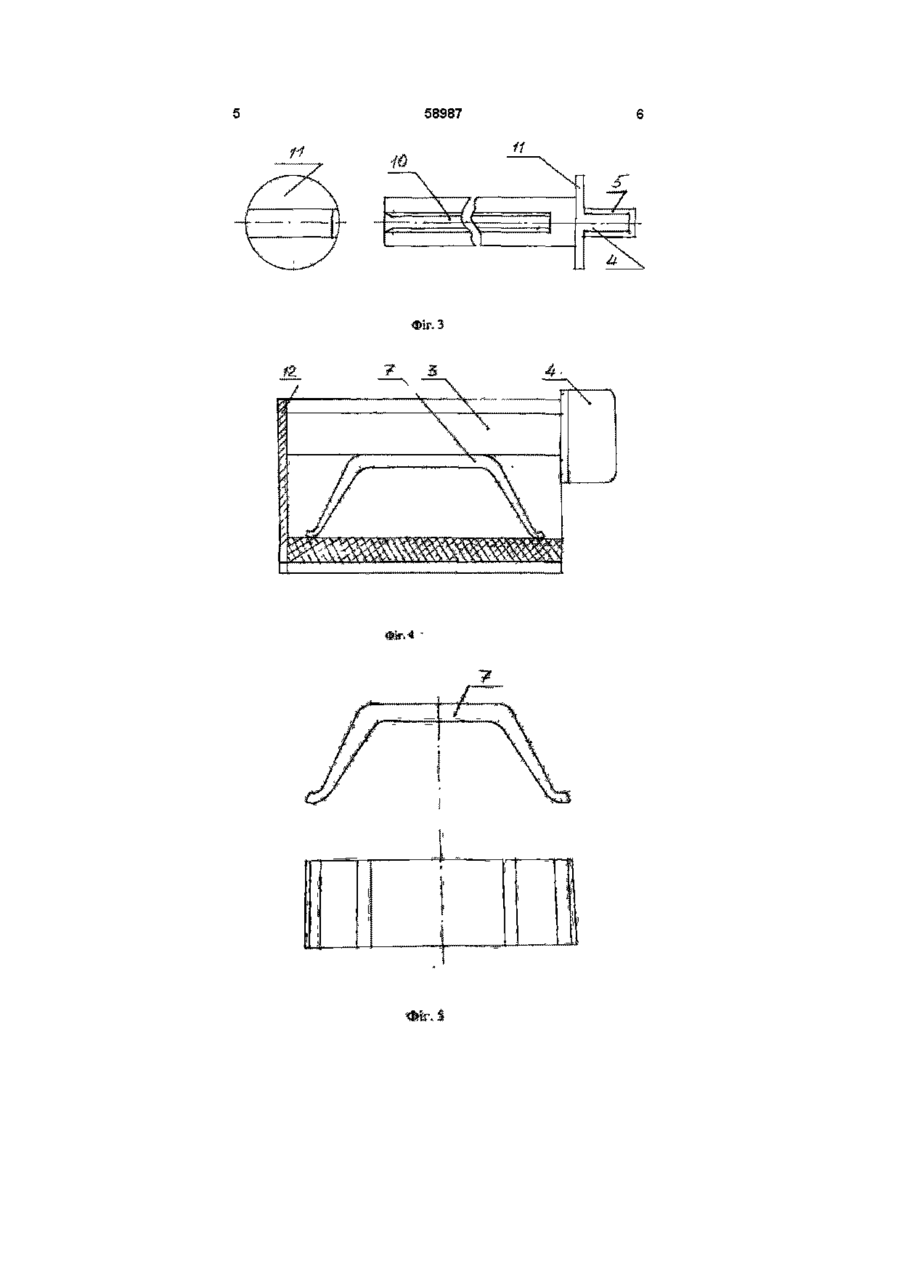

1 Пристрій для витискування вмісту тюбиків, що містить корпус для фіксування тюбиків, вал механізму витискування з прорізом і кінематичним ланцюгом, який відрізняється тим, що корпус виготовлено у вигляді кожуха з пазом, в середині якого розміщується вал механізму витискування, який притискується до корпусу пружиною, а кінематичний ланцюг складає важільний механізм, установлений на валу 2 Пристрій за п 1, який відрізняється тим, що важільний механізм може мати храпове колесо, закріплене на валу, і важіль з зачепами для хра Винахід відноситься до побутової техніки, санітарно - ГІГІЄНІЧНИМ приналежностям і може бути використаним при чистці зубів, особливо одноруких інвалідів, також в кулінарній промисловості для нанесення на поверхню кулінарних виробів, наприклад, кремових візерунків тощо Існує досить значна КІЛЬКІСТЬ подібних пристроїв [1 -4] Всі ВОНИ зображають собою механізми, що перетворюють рух пальців в рух частин пристроїв, діючих на тюбик Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пристрій для витискування вмісту тюбиків, описаний в [5] Відомий пристрій містить корпус для фіксування тюбика, механізм для витискування його вмісту, яким є вал з прорізом, що має кінематичний ланцюг у вигляді важільного механізму із двох рукояток, які мають спроможність змінювати положення відносно інших частин пристрою Суттєвим недоліком відомого пристрою є важільний механізм у вигляді двох рукояток із шарнірами, що здатний складатися, зв'язаний з корпусом вал механізму витискування вмісту тюбиків, конструкція корпусу, що не дає можливості використовувати його без фіксування вала механізму пового колеса з можливістю повороту його навколо осі, закріпленої на торці вала 3 Пристрій за пп 1,2, який відрізняється тим, що важільний механізм має важіль, який може змінювати свою довжину 4 Пристрій за пп 1,2,3, який відрізняється тим, що паз в корпусі виконано з закругленими поверхнями 5 Пристрій за пп 1,2,3,4, який відрізняється тим, що вал виготовлено трубчатим, а проріз вала виконано по всій довжині вала 6 Пристрій за пп 1,2,3,4,5, який відрізняється тим, що паз біля вільного торця вала має розширення 7 Пристрій за пп 1,2,3,4,5,6, який відрізняється тим, що пружина може бути спіральною чи пластинчатою витискування, конструкція важільного механізму не дозволяє у разі необхідності змінювати довжину важелів Конструкція важільного механізму відомого пристрою вимагає виготовлення шарнірного з'єднання підвищеної МІЦНОСТІ, що його ускладнює і підвищує вартість Закріплення вала до корпусу ускладнює конструкцію пристрою за рахунок вузлів кріплення і не дозволяє змінювати розташування вала в корпусі пристрою під час намотування на нього тюбика Задачею винаходу є спрощення конструкції, підвищення надійності і створення зручності в процесі експлуатації Поставлена задача вирішується тим, що корпус виготовлено у вигляді кожуха з пазом, в середині якого розміщується вал механізму витискування, який утримується в корпусі в області паза пружиною і завдяки цьому має можливість змінювати своє положення в корпусі в залежності від товщини намотаної на себе використаної частини тюбика Важільний механізм виготовляється у вигляді важеля, закріпленого на торці вала Причому, важіль може бути закріпленим як жорстко на 1 00 о> 00 ю 58987 торці вала і приводити в дію вал безпосередньо, так і взаємодіяти з валом через храповик Суть варіанту винаходу пояснюється кресленням, де зображено Фіг 1 - вигляд пристрою збоку із спіральною пружиною, Фіг 2 - розріз пристрою за А-А, Фіг 3 - вал з одним із варіантів важеля, Фіг 4 - розріз пристрою уздовж вала з варіантом пластинкової пружини, Фіг 5 - конструкція варіанту пластинкової пружини, Фіг 6 - ЗОВНІШНІЙ вигляд одного із варіантів пристрою Пристрій для витискування вмісту тюбиків має корпус 1 з пазом 2, в який вставляється тюбик, вал З механізму витискування з важільним механізмом у вигляді важеля 4, що має здатність збільшувати свою довжину за рахунок рухомої його частини 5 і закріплений на КІНЦІ вала 3, пружину, яка притискує вал до корпусу в області паза, і може бути виготовленою у вигляді спіралі 6 чи пластини 7 Стінки паза 2 корпусу 1 мають закруглені поверхні 8 У варіанті конструкції пристрою із спіральною пружиною 6 вал 3 притискується пружиною 6 че рез підп'ятник 9 Для закріплення тюбика на валу З він має проріз 10 з розширенням на торці для полегшення введення тюбика в проріз Між валом 3 і важелем 4 може розміщатись диск 1 1 , а корпус може мати кришку 12 Матеріали, що можуть використовуватися для виготовлення пристрою, наприклад, ABC полімер, поліпропілен та ІНШІ Пристрій використовується таким чином Тюбик своєю плоскою частиною вставляється в проріз 10 вала 3 і після цього вал разом з тюбиком розміщується в корпусі 1 так, щоб пружина 6 (7) знаходилась знизу і притискувала вал 3 до паза 2 корпуса 1 Повертаючи важелем 4 вал 3 за годинниковою стрілкою або проти плоска частина тюбика буде намотуватись на вал 3 і витискувати вміст тюбика на зовні Для зменшення навантаження довжину важеля 4 можна збільшити за рахунок рухомої його частини 5 Після закінчення витискування рухома частина 5 важеля 4 може встановлюватись у вихідне положення Пружина 6 (7) надійно утримує вал 3 з намотаним тюбиком у робочому положенні, даючи можливість переміщатись валу 3 по мірі намотування на нього витиснутої частини тюбика Після повного використання вмісту тюбика його заміняють на новий Мг І ФІг. 2 58987 іг. З 58987 Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
