Пристрій для отримання продуктів горіння із соломистого матеріалу

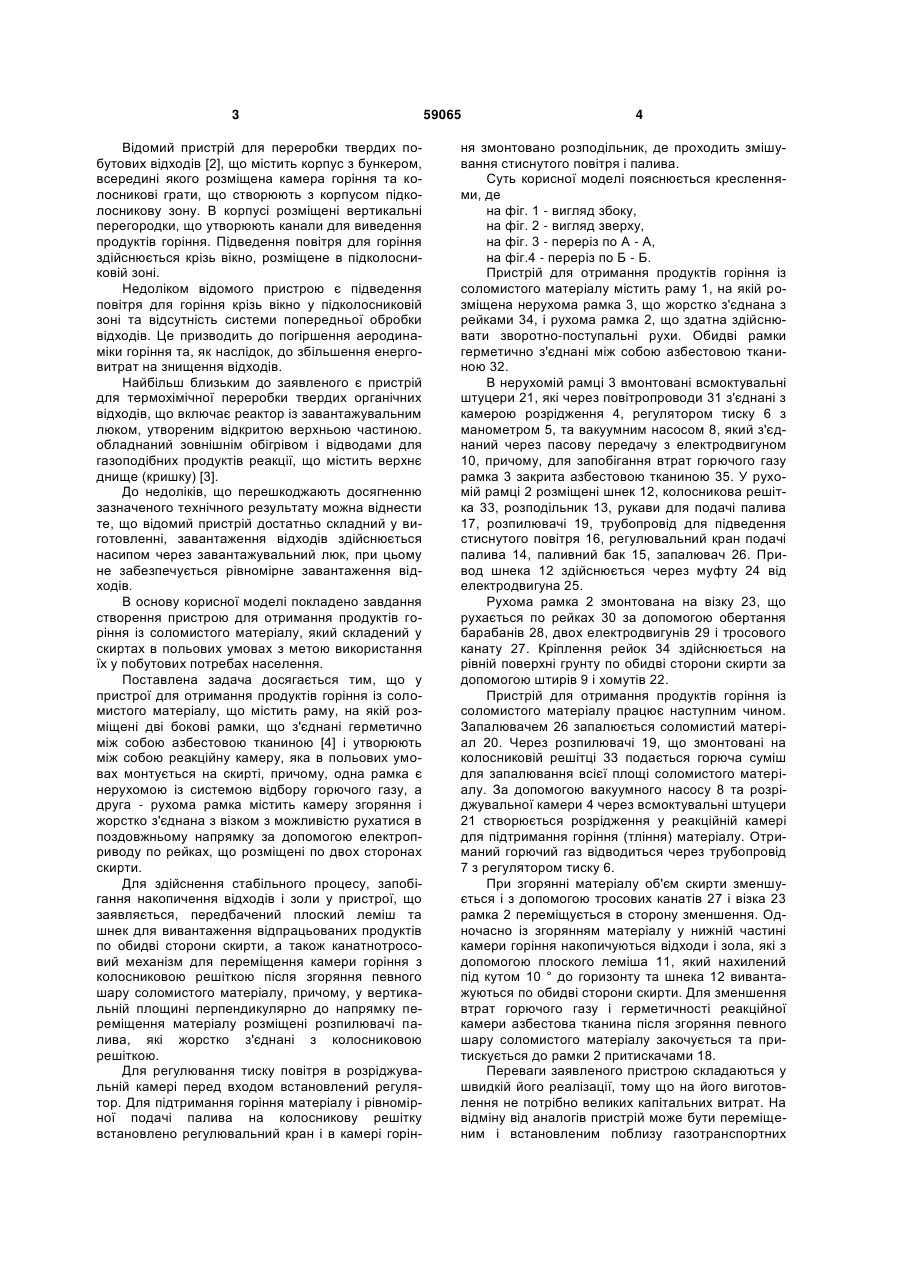

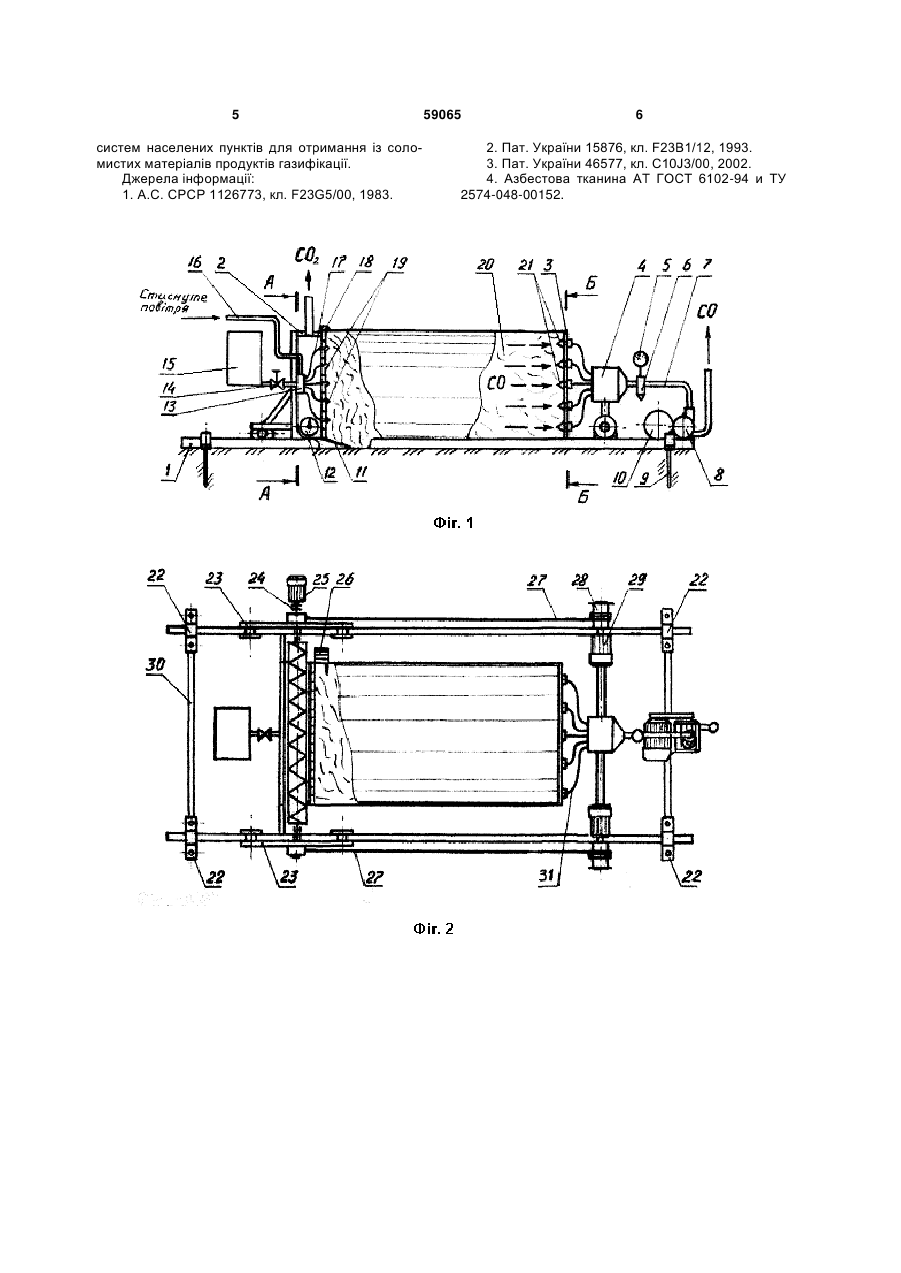

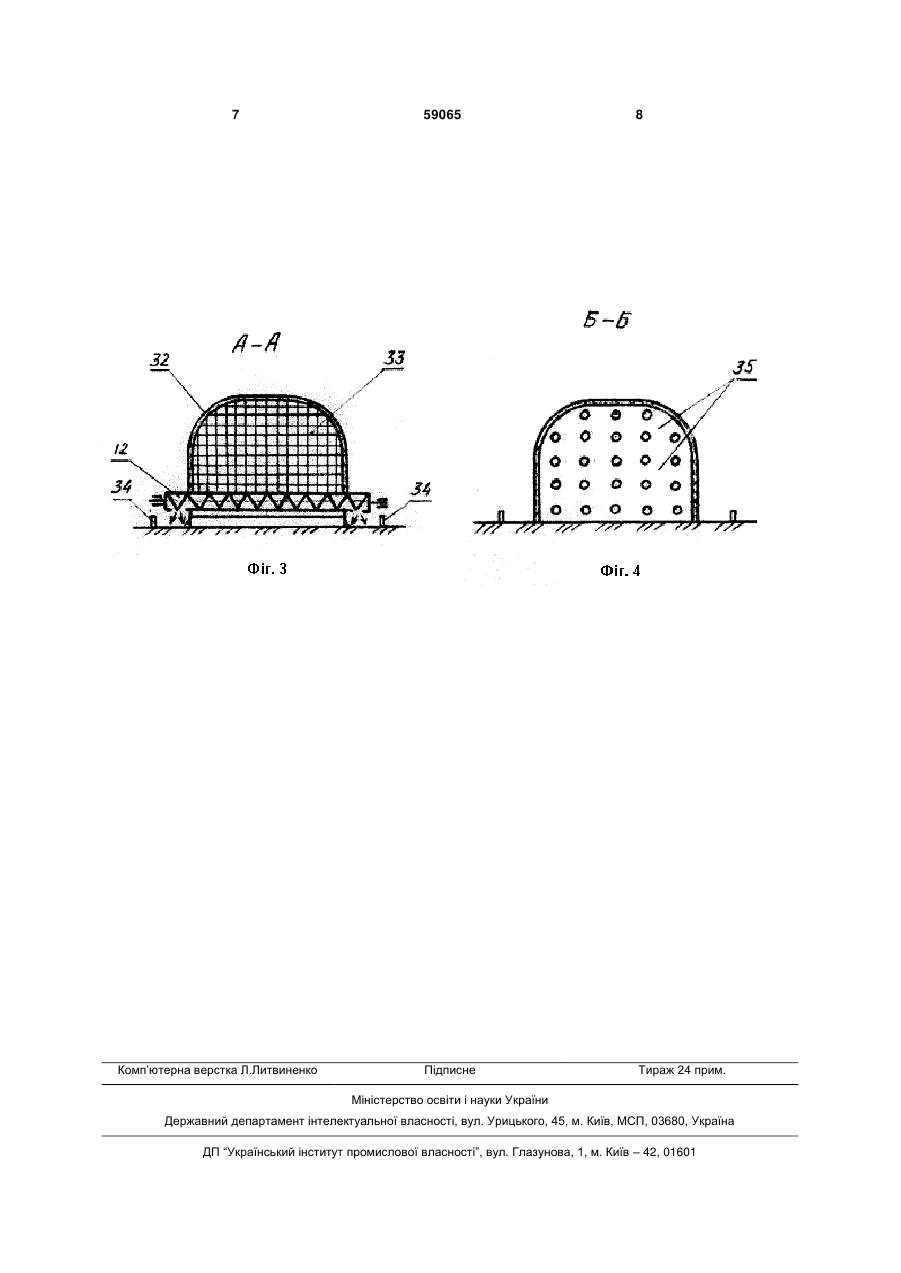

1. Пристрій для отримання продуктів горіння із соломистого матеріалу, що містить реакційну камеру з нерухомою і рухомою рамками, з'єднаними герметично між собою азбестовою тканиною, який відрізняється тим, що нерухома рамка оснащена системою відбору горючого газу, а рухома рамка містить камеру згоряння і жорстко з'єднана з візком з можливістю рухатися в поздовжньому напрямку за допомогою електроприводу по рейках. 2. Пристрій за п. 1, який відрізняється тим, що нерухома рамка жорстко з'єднана з рейками. 3. Пристрій за п. 1, який відрізняється тим, що рейки розміщені по двох сторонах скирти. 4. Пристрій за п. 1, який відрізняється тим, що у рухомій рамці знизу у лівій стороні до напрямку руху розміщений запалювач. 5. Пристрій за п. 1, який відрізняється тим, що у рухомій рамці перпендикулярно до напрямку руху розміщена колосникова решітка, у якій змонтовані розпилювачі палива. U 2 59065 1 3 Відомий пристрій для переробки твердих побутових відходів [2], що містить корпус з бункером, всередині якого розміщена камера горіння та колосникові грати, що створюють з корпусом підколосникову зону. В корпусі розміщені вертикальні перегородки, що утворюють канали для виведення продуктів горіння. Підведення повітря для горіння здійснюється крізь вікно, розміщене в підколосниковій зоні. Недоліком відомого пристрою є підведення повітря для горіння крізь вікно у підколосниковій зоні та відсутність системи попередньої обробки відходів. Це призводить до погіршення аеродинаміки горіння та, як наслідок, до збільшення енерговитрат на знищення відходів. Найбільш близьким до заявленого є пристрій для термохімічної переробки твердих органічних відходів, що включає реактор із завантажувальним люком, утвореним відкритою верхньою частиною. обладнаний зовнішнім обігрівом і відводами для газоподібних продуктів реакції, що містить верхнє днище (кришку) [3]. До недоліків, що перешкоджають досягненню зазначеного технічного результату можна віднести те, що відомий пристрій достатньо складний у виготовленні, завантаження відходів здійснюється насипом через завантажувальний люк, при цьому не забезпечується рівномірне завантаження відходів. В основу корисної моделі покладено завдання створення пристрою для отримання продуктів горіння із соломистого матеріалу, який складений у скиртах в польових умовах з метою використання їх у побутових потребах населення. Поставлена задача досягається тим, що у пристрої для отримання продуктів горіння із соломистого матеріалу, що містить раму, на якій розміщені дві бокові рамки, що з'єднані герметично між собою азбестовою тканиною [4] і утворюють між собою реакційну камеру, яка в польових умовах монтується на скирті, причому, одна рамка є нерухомою із системою відбору горючого газу, а друга - рухома рамка містить камеру згоряння і жорстко з'єднана з візком з можливістю рухатися в поздовжньому напрямку за допомогою електроприводу по рейках, що розміщені по двох сторонах скирти. Для здійснення стабільного процесу, запобігання накопичення відходів і золи у пристрої, що заявляється, передбачений плоский леміш та шнек для вивантаження відпрацьованих продуктів по обидві сторони скирти, а також канатнотросовий механізм для переміщення камери горіння з колосниковою решіткою після згоряння певного шару соломистого матеріалу, причому, у вертикальній площині перпендикулярно до напрямку переміщення матеріалу розміщені розпилювачі палива, які жорстко з'єднані з колосниковою решіткою. Для регулювання тиску повітря в розріджувальній камері перед входом встановлений регулятор. Для підтримання горіння матеріалу і рівномірної подачі палива на колосникову решітку встановлено регулювальний кран і в камері горін 59065 4 ня змонтовано розподільник, де проходить змішування стиснутого повітря і палива. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 - вигляд збоку, на фіг. 2 - вигляд зверху, на фіг. 3 - переріз по А - А, на фіг.4 - переріз по Б - Б. Пристрій для отримання продуктів горіння із соломистого матеріалу містить раму 1, на якій розміщена нерухома рамка 3, що жорстко з'єднана з рейками 34, і рухома рамка 2, що здатна здійснювати зворотно-поступальні рухи. Обидві рамки герметично з'єднані між собою азбестовою тканиною 32. В нерухомій рамці 3 вмонтовані всмоктувальні штуцери 21, які через повітропроводи 31 з'єднані з камерою розрідження 4, регулятором тиску 6 з манометром 5, та вакуумним насосом 8, який з'єднаний через пасову передачу з електродвигуном 10, причому, для запобігання втрат горючого газу рамка 3 закрита азбестовою тканиною 35. У рухомій рамці 2 розміщені шнек 12, колосникова решітка 33, розподільник 13, рукави для подачі палива 17, розпилювачі 19, трубопровід для підведення стиснутого повітря 16, регулювальний кран подачі палива 14, паливний бак 15, запалювач 26. Привод шнека 12 здійснюється через муфту 24 від електродвигуна 25. Рухома рамка 2 змонтована на візку 23, що рухається по рейках 30 за допомогою обертання барабанів 28, двох електродвигунів 29 і тросового канату 27. Кріплення рейок 34 здійснюється на рівній поверхні грунту по обидві сторони скирти за допомогою штирів 9 і хомутів 22. Пристрій для отримання продуктів горіння із соломистого матеріалу працює наступним чином. Запалювачем 26 запалюється соломистий матеріал 20. Через розпилювачі 19, що змонтовані на колосниковій решітці 33 подається горюча суміш для запалювання всієї площі соломистого матеріалу. За допомогою вакуумного насосу 8 та розріджувальної камери 4 через всмоктувальні штуцери 21 створюється розрідження у реакційній камері для підтримання горіння (тління) матеріалу. Отриманий горючий газ відводиться через трубопровід 7 з регулятором тиску 6. При згорянні матеріалу об'єм скирти зменшується і з допомогою тросових канатів 27 і візка 23 рамка 2 переміщується в сторону зменшення. Одночасно із згорянням матеріалу у нижній частині камери горіння накопичуються відходи і зола, які з допомогою плоского леміша 11, який нахилений під кутом 10 ° до горизонту та шнека 12 вивантажуються по обидві сторони скирти. Для зменшення втрат горючого газу і герметичності реакційної камери азбестова тканина після згоряння певного шару соломистого матеріалу закочується та притискується до рамки 2 притискачами 18. Переваги заявленого пристрою складаються у швидкій його реалізації, тому що на його виготовлення не потрібно великих капітальних витрат. На відміну від аналогів пристрій може бути переміщеним і встановленим поблизу газотранспортних 5 систем населених пунктів для отримання із соломистих матеріалів продуктів газифікації. Джерела інформації: 1. А.С. СРСР 1126773, кл. F23G5/00, 1983. 59065 6 2. Пат. України 15876, кл. F23B1/12, 1993. 3. Пат. України 46577, кл. C10J3/00, 2002. 4. Азбестова тканина AT ГОСТ 6102-94 и ТУ 2574-048-00152. 7 Комп’ютерна верстка Л.Литвиненко 59065 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
