Система для дезінфекції наземних транспортних засобів

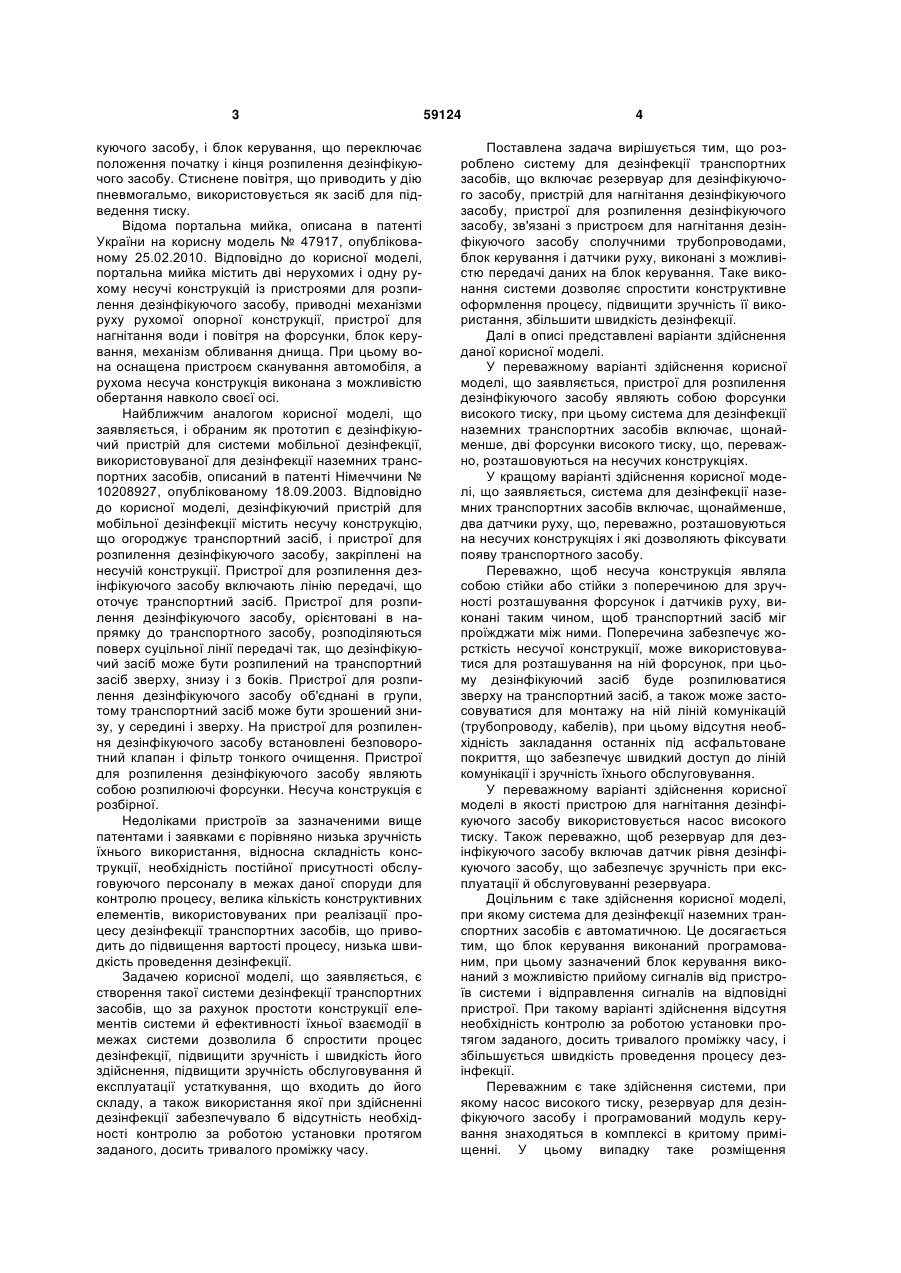

1. Система для дезінфекції наземних транспортних засобів, що включає резервуар для дезінфікуючого засобу, пристрій для нагнітання дезінфікуючого засобу, пристрої для розпилення дезінфікуючого засобу, зв'язані з пристроєм для нагнітання дезінфікуючого засобу сполучними трубопроводами, блок керування, яка відрізняється тим, що включає датчики руху, виконані з можливістю передачі даних на блок керування. 2. Система для дезінфекції наземних транспортних засобів за п. 1, яка відрізняється тим, що пристрої для розпилення дезінфікуючого засобу являють собою форсунки високого тиску. 3. Система для дезінфекції наземних транспортних засобів за п. 2, яка відрізняється тим, що включає несучу конструкцію, на якій розташовані щонайменше дві форсунки високого тиску. 4. Система для дезінфекції наземних транспортних засобів за п. 1, яка відрізняється тим, що включає несучу конструкцію, на якій розташовані щонайменше два датчики руху. 5. Система для дезінфекції наземних транспортних засобів за пп. 3, 4, яка відрізняється тим, що U 2 59124 1 3 куючого засобу, і блок керування, що переключає положення початку і кінця розпилення дезінфікуючого засобу. Стиснене повітря, що приводить у дію пневмогальмо, використовується як засіб для підведення тиску. Відома портальна мийка, описана в патенті України на корисну модель № 47917, опублікованому 25.02.2010. Відповідно до корисної моделі, портальна мийка містить дві нерухомих і одну рухому несучі конструкцій із пристроями для розпилення дезінфікуючого засобу, приводні механізми руху рухомої опорної конструкції, пристрої для нагнітання води і повітря на форсунки, блок керування, механізм обливання днища. При цьому вона оснащена пристроєм сканування автомобіля, а рухома несуча конструкція виконана з можливістю обертання навколо своєї осі. Найближчим аналогом корисної моделі, що заявляється, і обраним як прототип є дезінфікуючий пристрій для системи мобільної дезінфекції, використовуваної для дезінфекції наземних транспортних засобів, описаний в патенті Німеччини № 10208927, опублікованому 18.09.2003. Відповідно до корисної моделі, дезінфікуючий пристрій для мобільної дезінфекції містить несучу конструкцію, що огороджує транспортний засіб, і пристрої для розпилення дезінфікуючого засобу, закріплені на несучій конструкції. Пристрої для розпилення дезінфікуючого засобу включають лінію передачі, що оточує транспортний засіб. Пристрої для розпилення дезінфікуючого засобу, орієнтовані в напрямку до транспортного засобу, розподіляються поверх суцільної лінії передачі так, що дезінфікуючий засіб може бути розпилений на транспортний засіб зверху, знизу і з боків. Пристрої для розпилення дезінфікуючого засобу об'єднані в групи, тому транспортний засіб може бути зрошений знизу, у середині і зверху. На пристрої для розпилення дезінфікуючого засобу встановлені безповоротний клапан і фільтр тонкого очищення. Пристрої для розпилення дезінфікуючого засобу являють собою розпилюючі форсунки. Несуча конструкція є розбірної. Недоліками пристроїв за зазначеними вище патентами і заявками є порівняно низька зручність їхнього використання, відносна складність конструкції, необхідність постійної присутності обслуговуючого персоналу в межах даної споруди для контролю процесу, велика кількість конструктивних елементів, використовуваних при реалізації процесу дезінфекції транспортних засобів, що приводить до підвищення вартості процесу, низька швидкість проведення дезінфекції. Задачею корисної моделі, що заявляється, є створення такої системи дезінфекції транспортних засобів, що за рахунок простоти конструкції елементів системи й ефективності їхньої взаємодії в межах системи дозволила б спростити процес дезінфекції, підвищити зручність і швидкість його здійснення, підвищити зручність обслуговування й експлуатації устаткування, що входить до його складу, а також використання якої при здійсненні дезінфекції забезпечувало б відсутність необхідності контролю за роботою установки протягом заданого, досить тривалого проміжку часу. 59124 4 Поставлена задача вирішується тим, що розроблено систему для дезінфекції транспортних засобів, що включає резервуар для дезінфікуючого засобу, пристрій для нагнітання дезінфікуючого засобу, пристрої для розпилення дезінфікуючого засобу, зв'язані з пристроєм для нагнітання дезінфікуючого засобу сполучними трубопроводами, блок керування і датчики руху, виконані з можливістю передачі даних на блок керування. Таке виконання системи дозволяє спростити конструктивне оформлення процесу, підвищити зручність її використання, збільшити швидкість дезінфекції. Далі в описі представлені варіанти здійснення даної корисної моделі. У переважному варіанті здійснення корисної моделі, що заявляється, пристрої для розпилення дезінфікуючого засобу являють собою форсунки високого тиску, при цьому система для дезінфекції наземних транспортних засобів включає, щонайменше, дві форсунки високого тиску, що, переважно, розташовуються на несучих конструкціях. У кращому варіанті здійснення корисної моделі, що заявляється, система для дезінфекції наземних транспортних засобів включає, щонайменше, два датчики руху, що, переважно, розташовуються на несучих конструкціях і які дозволяють фіксувати появу транспортного засобу. Переважно, щоб несуча конструкція являла собою стійки або стійки з поперечиною для зручності розташування форсунок і датчиків руху, виконані таким чином, щоб транспортний засіб міг проїжджати між ними. Поперечина забезпечує жорсткість несучої конструкції, може використовуватися для розташування на ній форсунок, при цьому дезінфікуючий засіб буде розпилюватися зверху на транспортний засіб, а також може застосовуватися для монтажу на ній ліній комунікацій (трубопроводу, кабелів), при цьому відсутня необхідність закладання останніх під асфальтоване покриття, що забезпечує швидкий доступ до ліній комунікації і зручність їхнього обслуговування. У переважному варіанті здійснення корисної моделі в якості пристрою для нагнітання дезінфікуючого засобу використовується насос високого тиску. Також переважно, щоб резервуар для дезінфікуючого засобу включав датчик рівня дезінфікуючого засобу, що забезпечує зручність при експлуатації й обслуговуванні резервуара. Доцільним є таке здійснення корисної моделі, при якому система для дезінфекції наземних транспортних засобів є автоматичною. Це досягається тим, що блок керування виконаний програмованим, при цьому зазначений блок керування виконаний з можливістю прийому сигналів від пристроїв системи і відправлення сигналів на відповідні пристрої. При такому варіанті здійснення відсутня необхідність контролю за роботою установки протягом заданого, досить тривалого проміжку часу, і збільшується швидкість проведення процесу дезінфекції. Переважним є таке здійснення системи, при якому насос високого тиску, резервуар для дезінфікуючого засобу і програмований модуль керування знаходяться в комплексі в критому приміщенні. У цьому випадку таке розміщення 5 устаткування дозволить здійснювати його зручну експлуатацію й обслуговування, оскільки резервуар для дезінфікуючого засобу і насос високого тиску вимагають періодичного обслуговування, а програмований модуль керування вимагає настроювання фахівцем. Переважно, щоб система для дезінфекції наземних транспортних засобів включала систему виміру довжини транспортного засобу, що містить датчики довжини, при цьому при проходженні транспортного засобу в зоні датчиків довжини останні посилають сигнал на модуль керування, який подає сигнал на форсунки. При цьому форсунки на стійках включаються поступово, в міру проходження транспортного засобу через зону дезінфекції, що дозволяє ощадливо витрачати дезінфікуючий засіб. Переважно також, щоб система для дезінфекції наземних транспортних засобів включала колектор, куди збирається відпрацьований дезінфікуючий засіб, що далі подається на очищення і переробку до насосних станцій, очисних споруд або до місця скидання у водойму. Корисна модель, що заявляється, пояснюється за допомогою графічних матеріалів, наведених нижче. На фіг. 1 представлений вид спереду системи для дезінфекції наземних транспортних засобів. На фіг. 2 представлений вид спереду одного з переважних варіантів здійснення системи для дезінфекції наземних транспортних засобів, у якому пристрої для розпилення розташовуються на стійках з поперечиною. У загальному вигляді корисна модель, що заявляється, пояснюється за допомогою фіг. 1. Система для дезінфекції наземних транспортних засобів включає резервуар для дезінфікуючого засобу (1), пристрій для нагнітання дезінфікуючого засобу (2), представлений насосом високого тиску, пристрої для розпилення дезінфікуючого засобу (3), представлені форсунками високого тиску, спо 59124 6 лучні трубопроводи (4), що зв'язують пристрій для нагнітання дезінфікуючого засобу (2) і пристрої для розпилення дезінфікуючого засобу (3), блок керування (5), представлений програмованим модулемкерування, датчики руху (6) та несучі конструкції (7). На фіг. 2 представлений один з переважних варіантів здійснення системи дезінфекції наземних транспортних засобів, у якому пристрої для розпилення дезінфікуючого засобу (3) розташовуються на стійках з поперечиною (8). При цьому дезінфекція здійснюється в такий спосіб. Транспортний засіб проїжджає між несучою конструкцією (7), представленою стійками, на яких розміщені датчики руху (6), останні сигналізують про надходження транспортного засобу на програмований модуль керування (5), що посилає сигнал на насос високого тиску (2), який подає, в свою чергу, дезінфікуючий засіб з резервуара для дезінфікуючого засобу (1) на форсунки високого тиску (3), встановлені на несучій конструкції (7), представленій стійками. Транспортний засіб рухається вперед, у напрямку, зазначеному на фіг. 1 стрілкою, проїжджаючи між стійками (7) з форсунками високого тиску (3), при цьому дезінфікуючий засіб розпилюється форсунками на транспортний засіб, здійснюючи дезінфекцію. Таким чином, корисна модель, що заявляється, являє собою систему дезінфекції транспортних засобів, що за рахунок простоти конструкції елементів системи й ефективності їхньої взаємодії в межах системи дозволяє спростити процес дезінфекції, підвищити зручність і швидкість його здійснення, підвищити зручність обслуговування й експлуатації устаткування, що входить до його складу, а також використання якої при здійсненні дезінфекції забезпечує відсутність необхідності контролю за роботою установки протягом заданого, досить тривалого проміжку часу. 7 Комп’ютерна верстка А. Крижанівський 59124 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
