Пристрій для очищення ложемента шпинделя пристрою зчитування та/або запису інформації на компакт-диски

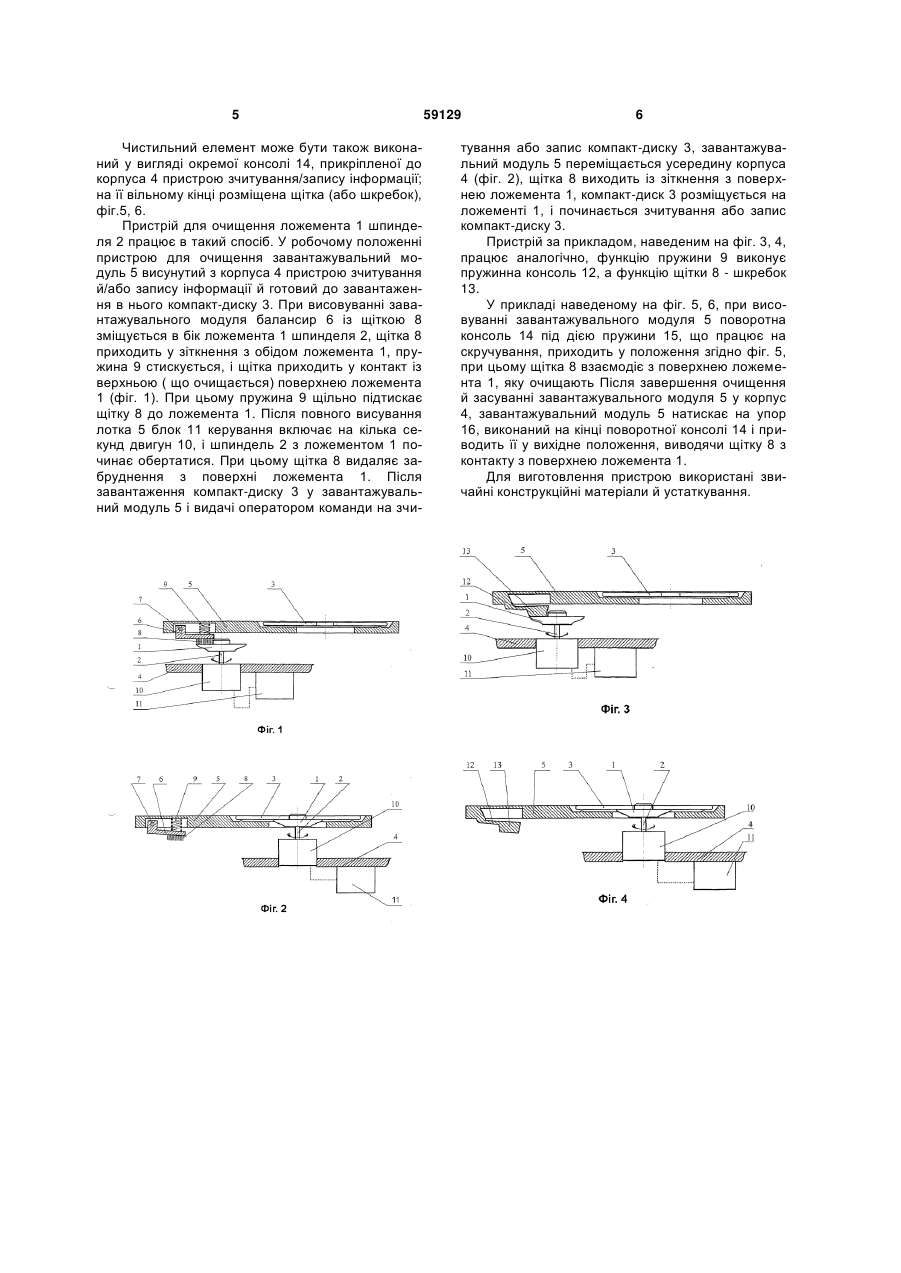

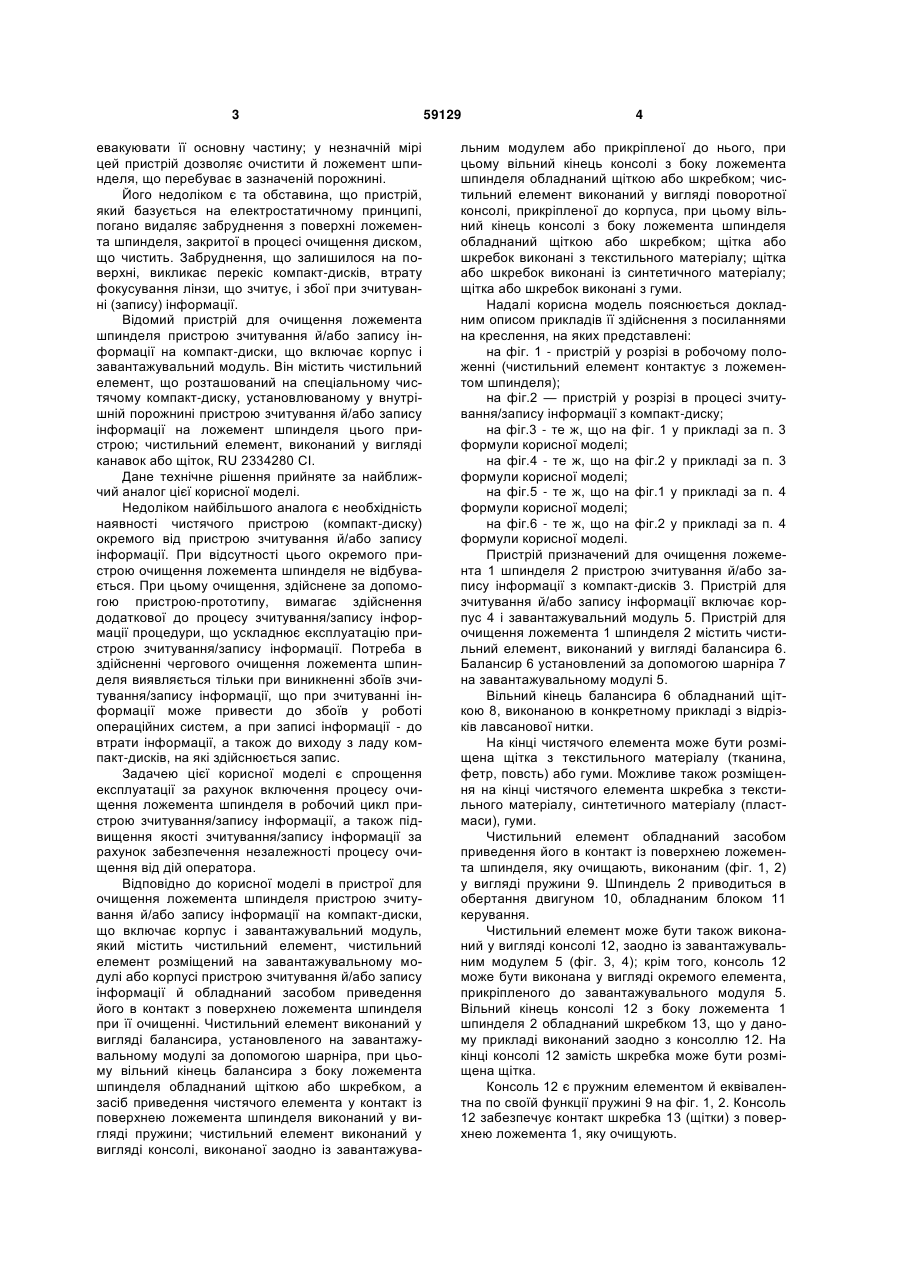

1. Пристрій для очищення ложемента шпинделя пристрою зчитування та/або запису інформації на компакт-диски, що містить корпус, завантажувальний модуль, чистильний елемент, який відрізняється тим, що чистильний елемент розміщений на завантажувальному модулі або корпусі пристрою зчитування та/або запису інформації й обладнаний засобом приведення його в контакт із поверхнею ложемента шпинделя, яку очищають, при її очищенні. 2. Пристрій за п.1, який відрізняється тим, що чистильний елемент виконаний у вигляді балансира, встановленого на завантажувальному модулі за допомогою шарніра, при цьому вільний кінець U 2 (19) 1 3 евакуювати її основну частину; у незначній мірі цей пристрій дозволяє очистити й ложемент шпинделя, що перебуває в зазначеній порожнині. Його недоліком є та обставина, що пристрій, який базується на електростатичному принципі, погано видаляє забруднення з поверхні ложемента шпинделя, закритої в процесі очищення диском, що чистить. Забруднення, що залишилося на поверхні, викликає перекіс компакт-дисків, втрату фокусування лінзи, що зчитує, і збої при зчитуванні (запису) інформації. Відомий пристрій для очищення ложемента шпинделя пристрою зчитування й/або запису інформації на компакт-диски, що включає корпус і завантажувальний модуль. Він містить чистильний елемент, що розташований на спеціальному чистячому компакт-диску, установлюваному у внутрішній порожнині пристрою зчитування й/або запису інформації на ложемент шпинделя цього пристрою; чистильний елемент, виконаний у вигляді канавок або щіток, RU 2334280 СІ. Дане технічне рішення прийняте за найближчий аналог цієї корисної моделі. Недоліком найбільшого аналога є необхідність наявності чистячого пристрою (компакт-диску) окремого від пристрою зчитування й/або запису інформації. При відсутності цього окремого пристрою очищення ложемента шпинделя не відбувається. При цьому очищення, здійснене за допомогою пристрою-прототипу, вимагає здійснення додаткової до процесу зчитування/запису інформації процедури, що ускладнює експлуатацію пристрою зчитування/запису інформації. Потреба в здійсненні чергового очищення ложемента шпинделя виявляється тільки при виникненні збоїв зчитування/запису інформації, що при зчитуванні інформації може привести до збоїв у роботі операційних систем, а при записі інформації - до втрати інформації, а також до виходу з ладу компакт-дисків, на які здійснюється запис. Задачею цієї корисної моделі є спрощення експлуатації за рахунок включення процесу очищення ложемента шпинделя в робочий цикл пристрою зчитування/запису інформації, а також підвищення якості зчитування/запису інформації за рахунок забезпечення незалежності процесу очищення від дій оператора. Відповідно до корисної моделі в пристрої для очищення ложемента шпинделя пристрою зчитування й/або запису інформації на компакт-диски, що включає корпус і завантажувальний модуль, який містить чистильний елемент, чистильний елемент розміщений на завантажувальному модулі або корпусі пристрою зчитування й/або запису інформації й обладнаний засобом приведення його в контакт з поверхнею ложемента шпинделя при її очищенні. Чистильний елемент виконаний у вигляді балансира, установленого на завантажувальному модулі за допомогою шарніра, при цьому вільний кінець балансира з боку ложемента шпинделя обладнаний щіткою або шкребком, а засіб приведення чистячого елемента у контакт із поверхнею ложемента шпинделя виконаний у вигляді пружини; чистильний елемент виконаний у вигляді консолі, виконаної заодно із завантажува 59129 4 льним модулем або прикріпленої до нього, при цьому вільний кінець консолі з боку ложемента шпинделя обладнаний щіткою або шкребком; чистильний елемент виконаний у вигляді поворотної консолі, прикріпленої до корпуса, при цьому вільний кінець консолі з боку ложемента шпинделя обладнаний щіткою або шкребком; щітка або шкребок виконані з текстильного матеріалу; щітка або шкребок виконані із синтетичного матеріалу; щітка або шкребок виконані з гуми. Надалі корисна модель пояснюється докладним описом прикладів її здійснення з посиланнями на креслення, на яких представлені: на фіг. 1 - пристрій у розрізі в робочому положенні (чистильний елемент контактує з ложементом шпинделя); на фіг.2 — пристрій у розрізі в процесі зчитування/запису інформації з компакт-диску; на фіг.3 - те ж, що на фіг. 1 у прикладі за п. 3 формули корисної моделі; на фіг.4 - те ж, що на фіг.2 у прикладі за п. 3 формули корисної моделі; на фіг.5 - те ж, що на фіг.1 у прикладі за п. 4 формули корисної моделі; на фіг.6 - те ж, що на фіг.2 у прикладі за п. 4 формули корисної моделі. Пристрій призначений для очищення ложемента 1 шпинделя 2 пристрою зчитування й/або запису інформації з компакт-дисків 3. Пристрій для зчитування й/або запису інформації включає корпус 4 і завантажувальний модуль 5. Пристрій для очищення ложемента 1 шпинделя 2 містить чистильний елемент, виконаний у вигляді балансира 6. Балансир 6 установлений за допомогою шарніра 7 на завантажувальному модулі 5. Вільний кінець балансира 6 обладнаний щіткою 8, виконаною в конкретному прикладі з відрізків лавсанової нитки. На кінці чистячого елемента може бути розміщена щітка з текстильного матеріалу (тканина, фетр, повсть) або гуми. Можливе також розміщення на кінці чистячого елемента шкребка з текстильного матеріалу, синтетичного матеріалу (пластмаси), гуми. Чистильний елемент обладнаний засобом приведення його в контакт із поверхнею ложемента шпинделя, яку очищають, виконаним (фіг. 1, 2) у вигляді пружини 9. Шпиндель 2 приводиться в обертання двигуном 10, обладнаним блоком 11 керування. Чистильний елемент може бути також виконаний у вигляді консолі 12, заодно із завантажувальним модулем 5 (фіг. 3, 4); крім того, консоль 12 може бути виконана у вигляді окремого елемента, прикріпленого до завантажувального модуля 5. Вільний кінець консолі 12 з боку ложемента 1 шпинделя 2 обладнаний шкребком 13, що у даному прикладі виконаний заодно з консоллю 12. На кінці консолі 12 замість шкребка може бути розміщена щітка. Консоль 12 є пружним елементом й еквівалентна по своїй функції пружині 9 на фіг. 1, 2. Консоль 12 забезпечує контакт шкребка 13 (щітки) з поверхнею ложемента 1, яку очищують. 5 Чистильний елемент може бути також виконаний у вигляді окремої консолі 14, прикріпленої до корпуса 4 пристрою зчитування/запису інформації; на її вільному кінці розміщена щітка (або шкребок), фіг.5, 6. Пристрій для очищення ложемента 1 шпинделя 2 працює в такий спосіб. У робочому положенні пристрою для очищення завантажувальний модуль 5 висунутий з корпуса 4 пристрою зчитування й/або запису інформації й готовий до завантаження в нього компакт-диску 3. При висовуванні завантажувального модуля балансир 6 із щіткою 8 зміщується в бік ложемента 1 шпинделя 2, щітка 8 приходить у зіткнення з обідом ложемента 1, пружина 9 стискується, і щітка приходить у контакт із верхньою ( що очищається) поверхнею ложемента 1 (фіг. 1). При цьому пружина 9 щільно підтискає щітку 8 до ложемента 1. Після повного висування лотка 5 блок 11 керування включає на кілька секунд двигун 10, і шпиндель 2 з ложементом 1 починає обертатися. При цьому щітка 8 видаляє забруднення з поверхні ложемента 1. Після завантаження компакт-диску 3 у завантажувальний модуль 5 і видачі оператором команди на зчи 59129 6 тування або запис компакт-диску 3, завантажувальний модуль 5 переміщається усередину корпуса 4 (фіг. 2), щітка 8 виходить із зіткнення з поверхнею ложемента 1, компакт-диск 3 розміщується на ложементі 1, і починається зчитування або запис компакт-диску 3. Пристрій за прикладом, наведеним на фіг. 3, 4, працює аналогічно, функцію пружини 9 виконує пружинна консоль 12, а функцію щітки 8 - шкребок 13. У прикладі наведеному на фіг. 5, 6, при висовуванні завантажувального модуля 5 поворотна консоль 14 під дією пружини 15, що працює на скручування, приходить у положення згідно фіг. 5, при цьому щітка 8 взаємодіє з поверхнею ложемента 1, яку очищають Після завершення очищення й засуванні завантажувального модуля 5 у корпус 4, завантажувальний модуль 5 натискає на упор 16, виконаний на кінці поворотної консолі 14 і приводить її у вихідне положення, виводячи щітку 8 з контакту з поверхнею ложемента 1. Для виготовлення пристрою використані звичайні конструкційні матеріали й устаткування. 7 Комп’ютерна верстка І.Скворцова 59129 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
