Спосіб магнітної фільтрації малоконцентрованих рідких середовищ

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 59181

Опубліковано: 10.05.2011

Автори: Гаращенко Вячеслав Іванович, Гаращенко Олексій В'ячеславович

Завантажити PDF файл.

Формула / Реферат

Спосіб магнітної фільтрації малоконцентрованих рідких середовищ, що включає проходження рідкого середовища через довжину L шару пористого фільтраційного матеріалу, намагніченого зовнішнім магнітним полем індукцією В0, зі швидкістю V, який відрізняється тим, що довжину L шару пористого фільтраційного матеріалу встановлюють 0,8-1,0 м, величину індукції В0 зовнішнього магнітного поля встановлюють 0,1-0,12 Тл, швидкість проходження рідкого середовища встановлюють до 0,080 м/с, а число Рейнольдса Re встановлюють не більше 80.

Текст

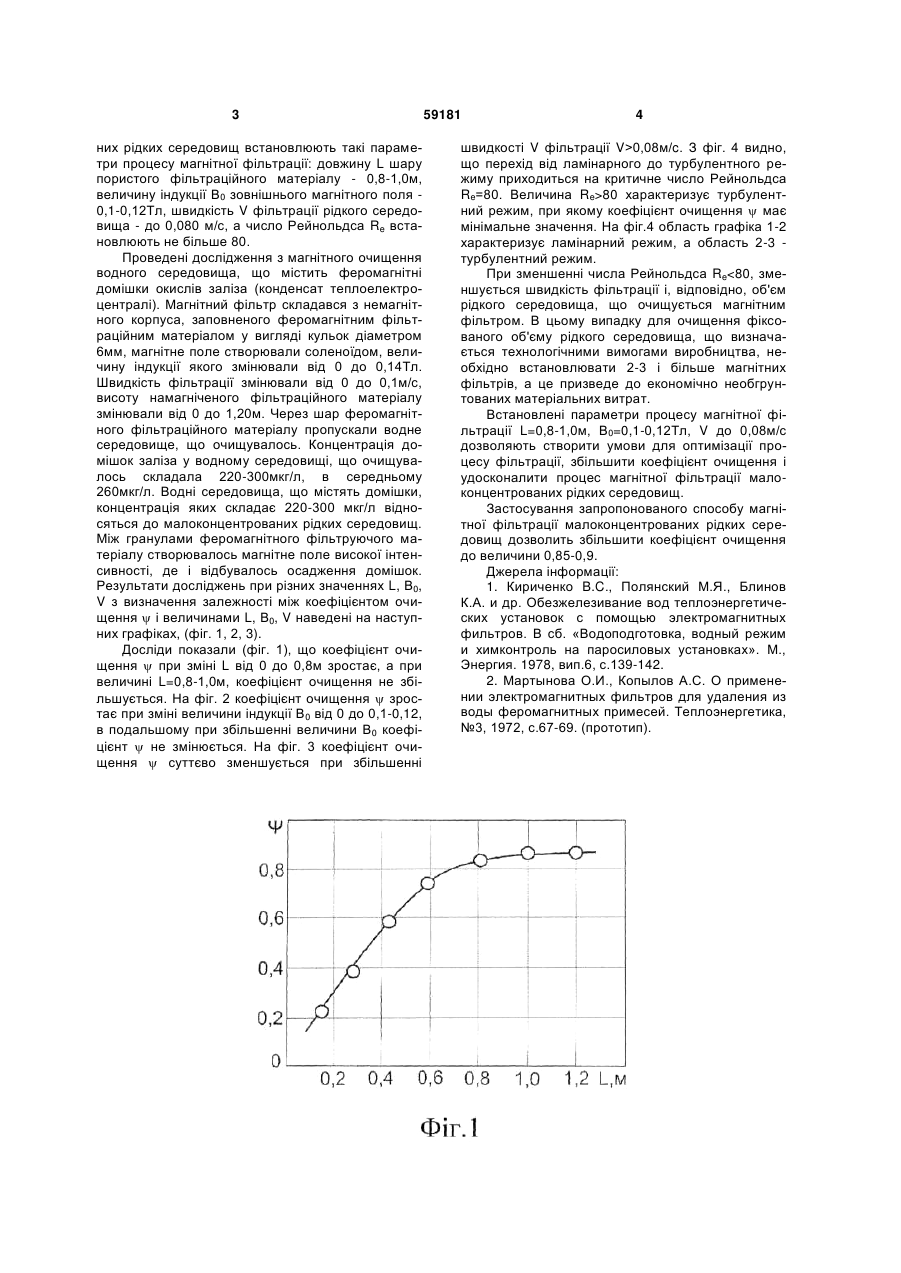

Спосіб магнітної фільтрації малоконцентрованих рідких середовищ, що включає проходження 3 них рідких середовищ встановлюють такі параметри процесу магнітної фільтрації: довжину L шару пористого фільтраційного матеріалу - 0,8-1,0м, величину індукції В0 зовнішнього магнітного поля 0,1-0,12Тл, швидкість V фільтрації рідкого середовища - до 0,080 м/с, а число Рейнольдса Re встановлюють не більше 80. Проведені дослідження з магнітного очищення водного середовища, що містить феромагнітні домішки окислів заліза (конденсат теплоелектроцентралі). Магнітний фільтр складався з немагнітного корпуса, заповненого феромагнітним фільтраційним матеріалом у вигляді кульок діаметром 6мм, магнітне поле створювали соленоїдом, величину індукції якого змінювали від 0 до 0,14Тл. Швидкість фільтрації змінювали від 0 до 0,1м/с, висоту намагніченого фільтраційного матеріалу змінювали від 0 до 1,20м. Через шар феромагнітного фільтраційного матеріалу пропускали водне середовище, що очищувалось. Концентрація домішок заліза у водному середовищі, що очищувалось складала 220-300мкг/л, в середньому 260мкг/л. Водні середовища, що містять домішки, концентрація яких складає 220-300 мкг/л відносяться до малоконцентрованих рідких середовищ. Між гранулами феромагнітного фільтруючого матеріалу створювалось магнітне поле високої інтенсивності, де і відбувалось осадження домішок. Результати досліджень при різних значеннях L, В0, V з визначення залежності між коефіцієнтом очищення  і величинами L, В0, V наведені на наступних графіках, (фіг. 1, 2, 3). Досліди показали (фіг. 1), що коефіцієнт очищення  при зміні L від 0 до 0,8м зростає, а при величині L=0,8-1,0м, коефіцієнт очищення не збільшується. На фіг. 2 коефіцієнт очищення  зростає при зміні величини індукції В0 від 0 до 0,1-0,12, в подальшому при збільшенні величини В0 коефіцієнт  не змінюється. На фіг. 3 коефіцієнт очищення  суттєво зменшується при збільшенні 59181 4 швидкості V фільтрації V>0,08м/c. З фіг. 4 видно, що перехід від ламінарного до турбулентного режиму приходиться на критичне число Рейнольдса Re=80. Величина Re>80 характеризує турбулентний режим, при якому коефіцієнт очищення  має мінімальне значення. На фіг.4 область графіка 1-2 характеризує ламінарний режим, а область 2-3 турбулентний режим. При зменшенні числа Рейнольдса Re

Дивитися

Додаткова інформація

Назва патенту англійською

Method of magnetic filtration of low-concentration liquid media

Автори англійською

Haraschenko Viacheslav Ivanovych, Haraschenko Oleksii Viacheslavovych

Назва патенту російською

Способ магнитной фильтрации малоконцентрированных жидких сред

Автори російською

Гаращенко Вячеслав Иванович, Гаращенко Алексей Вячеславович

МПК / Мітки

МПК: B01D 35/06

Мітки: магнітної, фільтрації, спосіб, рідких, малоконцентрованих, середовищ
