Пристрій виявлення оптичних об’єктів

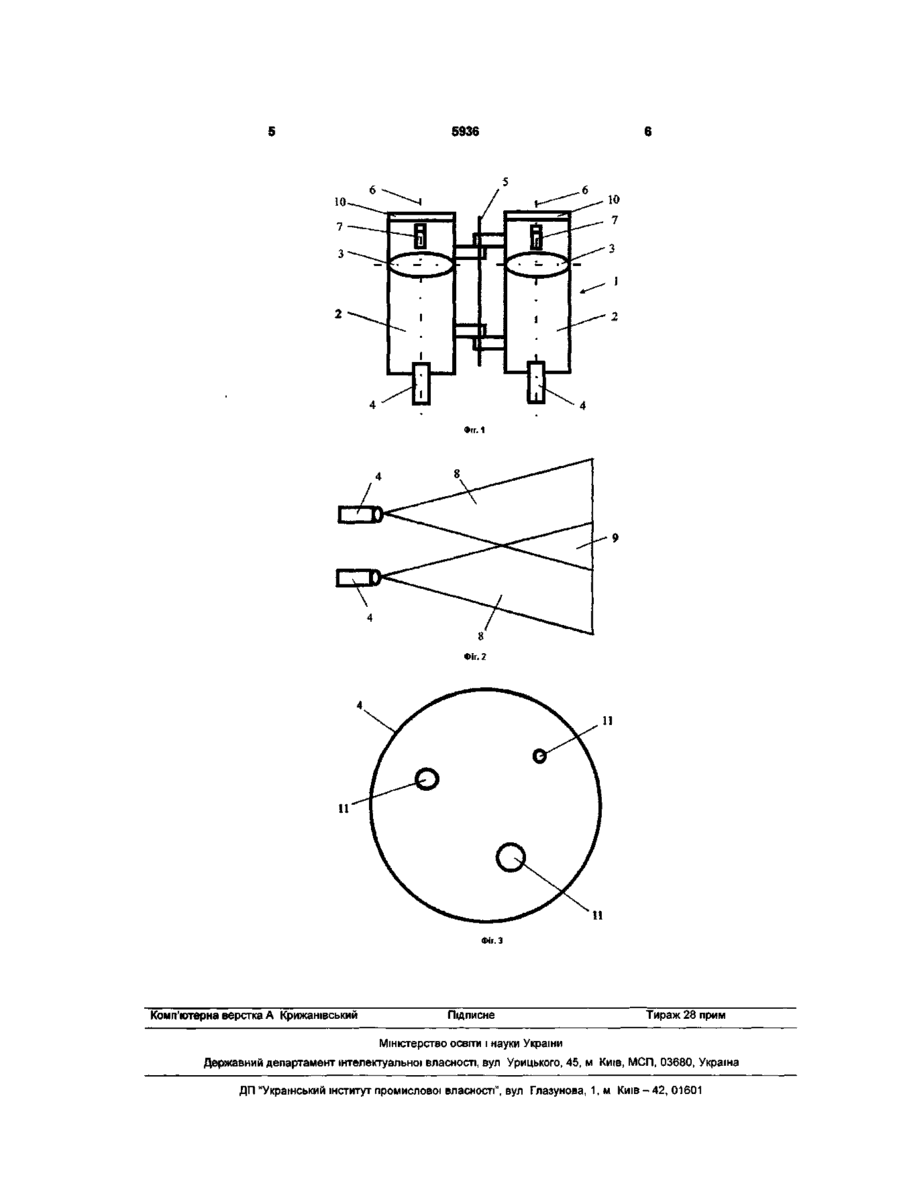

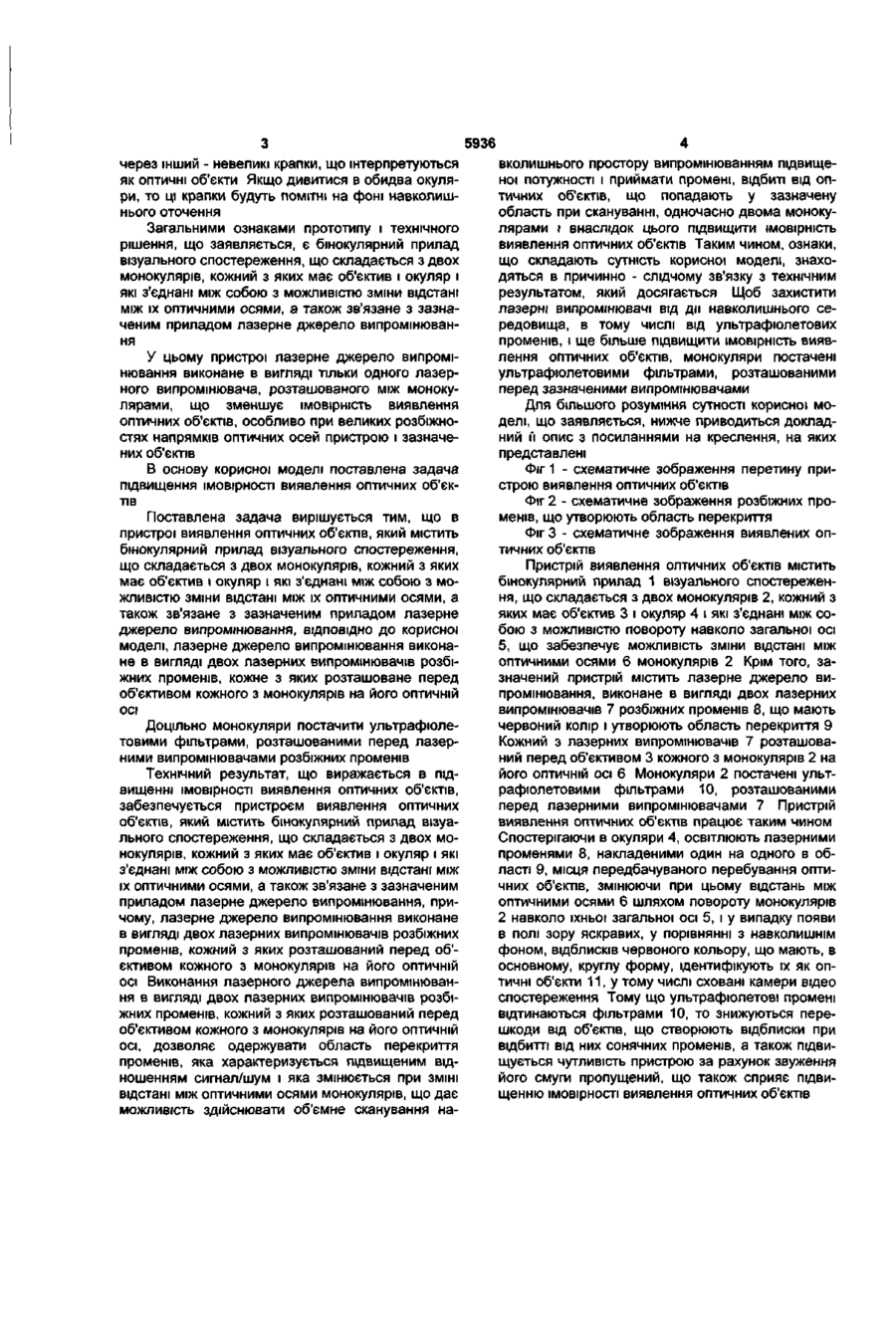

1. Пристрій виявлення оптичних об'єктів, який містить бінокулярний прилад візуального спостереження, що складається з двох монокулярів, кожний з яких має об'єктив і окуляр, і які з'єднані між собою з можливістю зміни відстані між їх оптични Корисна модель відноситься до систем виявлення об'єктів з використанням відбиття або вторинного випромінювання електромагнітних хвиль, інших, чим радіохвилі, більш конкретно - до пристроїв виявлення оптичних об'єктів, переважно таких, як сховані камери відео спостереження. Відомий пристрій виявлення оптичних об'єктів [Алмаз - обнаружитель оптики. Інтернет, http.V/www.black - market.infb/shop/tech/almaz/], який містить монокулярний прилад візуального спостереження з об'єктивом і окуляром і розташоване між ними і перпендикулярно оптичної осі приладу лазерне джерело випромінювання. Одночасно на оптичній осі приладу і лазерного джерела випромінювання розташована світлорозщеплювальна призма з узгоджувальною лінзою з боку об'єктива і захисним екраном з боку окуляра. При роботі пристрою лазерний промінь проходить через світлорозщеплювальну призму і послідовно розширюючись узгоджувальною лінзою і лінзою об'єктива виходить з приладу. Для виявлення оптичних об'єктів сканують лазерним променем місця їх передбачуваного перебування, одночасно спостерігаючи в окуляр. У випадку появи в полі зору найбільш яскравих зображень, роблять висновок про наявність оптичних об'єктів. Загальними ознаками аналога і технічного рішення, що заявляється, є монокулярний прилад візуального спостереження з об'єктивом і окуля ми осями, а також зв'язане з зазначеним приладом лазерне джерело випромінювання, який відрізняється тим, що лазерне джерело випромінювання виконане в вигляді двох лазерних випромінювачів розбіжних променів, кожний з яких розташований перед об'єктивом кожного з монокулярів на його оптичній осі. 2. Пристрій за п. 1, який відрізняється тим, що монокуляри оснащені ультрафіолетовими фільтрами, розташованими перед лазерними випромінювачами розбіжних променів. ром і зв'язане з ним лазерне джерело випромінювання. У цьому пристрої тільки один монокуляр, а лазерне джерело випромінювання виконане в вигляді тільки одного лазерного випромінювача і розташоване таким чином, що лазерний промінь поширюється через кілька середовищ по подовженому оптичному шляху, що веде до ослаблення променя. Зазначені фактори не сприяють підвищенню імовірності виявлення оптичних об'єктів. Відомий, прийнятий за прототип, пристрій виявлення оптичних об'єктів [патент США 5485012, МКВ G01J5/00, G02F1/00, G02B23/00, пріоритет від 18.07.1978], який містить бінокулярний прилад візуального спостереження, що складається з двох монокулярів, кожний з яких має об'єктив і окуляр і які з'єднані між собою з можливістю зміни відстані між їхніми оптичними осями, а також зв'язане з зазначеним приладом лазерне джерело випромінювання, закріплене, з можливістю переміщення, між монокулярами, один із яких служить як прилад спостереження і може містити підсилювач зображення, інший - як покажчик оптичних об'єктів і містить фотодіодну і світлодіодну матриці. При роботі пристрою направляють лазерний промінь, який може бути і невидимим, у місце передбачуваного перебування оптичного об'єкта, у випадку наявності якого відбиті від нього промені надходять у монокуляри. При цьому, через один з окулярів спостерігається навколишнє оточення, а (0 СО О) ю 5936 через інший - невеликі крапки, що інтерпретуються як оптичні об'єкти Якщо дивитися в обидва окуляри, то ці крапки будуть ПОМІТНІ на фоні навколишнього оточення Загальними ознаками прототипу і технічного рішення, що заявляється, є бінокулярний прилад візуального спостереження, що складається з двох монокулярів, кожний з яких має об'єктив і окуляр і які з'єднані між собою з можливістю зміни відстані між їх оптичними осями, а також зв'язане з зазначеним приладом лазерне джерело випромінювання У цьому пристрої лазерне джерело випромінювання виконане в вигляді тільки одного лазерного випромінювача, розташованого між монокулярами, що зменшує імовірність виявлення оптичних об'єктів, особливо при великих розбіжностях напрямків оптичних осей пристрою і зазначених об'єктів В основу корисної моделі поставлена задача підвищення імовірності виявлення оптичних об'єктів Поставлена задача вирішується тим, що в пристрої виявлення оптичних об'єктів, який містить бінокулярний прилад візуального спостереження, що складається з двох монокулярів, кожний з яких має об'єктив і окуляр і які з'єднані між собою з можливістю зміни відстані між їх оптичними осями, а також зв'язане з зазначеним приладом лазерне джерело випромінювання, ВІДПОВІДНО ДО корисної моделі, лазерне джерело випромінювання виконане в вигляді двох лазерних випромінювачів розбіжних променів, кожне з яких розташоване перед об'єктивом кожного з монокулярів на його оптичній ОСІ Доцільно монокуляри постачити ультрафіолетовими фільтрами, розташованими перед лазерними випромінювачами розбіжних променів Технічний результат, що виражається в підвищенні імовірності виявлення оптичних об'єктів, забезпечується пристроєм виявлення оптичних об'єктів, який містить бінокулярний прилад візуального спостереження, що складається з двох монокулярів, кожний з яких має об'єктив і окуляр і які з'єднані між собою з можливістю зміни відстані між їх оптичними осями, а також зв'язане з зазначеним приладом лазерне джерело випромінювання, причому, лазерне джерело випромінювання виконане в вигляді двох лазерних випромінювачів розбіжних променів, кожний з яких розташований перед об'єктивом кожного з монокулярів на його оптичній осі Виконання лазерного джерела випромінювання в вигляді двох лазерних випромінювачів розбіжних променів, кожний з яких розташований перед об'єктивом кожного з монокулярів на його оптичній осі, дозволяє одержувати область перекриття променів, яка характеризується підвищеним відношенням сигнал/шум і яка змінюється при ЗМІНІ відстані між оптичними осями монокулярів, що дає можливість здійснювати об'ємне сканування на вколишнього простору випромінюванням підвищеної потужності і приймати промені, відбиті від оптичних об'єктів, що попадають у зазначену область при скануванні, одночасно двома монокулярами і внаслідок цього підвищити імовірність виявлення оптичних об'єктів Таким чином, ознаки, що складають сутність корисної моделі, знаходяться в причинно - слідчому зв'язку з технічним результатом, який досягається Щоб захистити лазерні випромінювачі від дії навколишнього середовища, в тому числі від ультрафіолетових променів, і ще більше підвищити імовірність виявлення оптичних об'єктів, монокуляри постачені ультрафіолетовими фільтрами, розташованими перед зазначеними випромінювачами Для більшого розуміння сутності корисної моделі, що заявляється, нижче приводиться докладний її опис з посиланнями на креслення, на яких представлені Фіг 1 - схематичне зображення перетину пристрою виявлення оптичних об'єктів Фіг 2 - схематичне зображення розбіжних променів, що утворюють область перекриття Фіг 3 - схематичне зображення виявлених оптичних об'єктів Пристрій виявлення оптичних об'єктів містить бінокулярний прилад 1 візуального спостереження, що складається з двох монокулярів 2, кожний з яких має об'єктив 3 і окуляр 4 і які з'єднані між собою з можливістю повороту навколо загальної осі 5, що забезпечує можливість зміни відстані між оптичними осями 6 монокулярів 2 Крім того, зазначений пристрій містить лазерне джерело випромінювання, виконане в вигляді двох лазерних випромінювачів 7 розбіжних променів 8, що мають червоний колір і утворюють область перекриття 9 Кожний з лазерних випромінювачів 7 розташований перед об'єктивом 3 кожного з монокулярів 2 на його оптичній осі 6 Монокуляри 2 постачені ультрафіолетовими фільтрами 10, розташованими перед лазерними випромінювачами 7 Пристрій виявлення оптичних об'єктів працює таким чином Спостерігаючи в окуляри 4, освітлюють лазерними променями 8, накладеними один на одного в області 9, місця передбачуваного перебування оптичних об'єктів, змінюючи при цьому відстань між оптичними осями 6 шляхом повороту монокулярів 2 навколо їхньої загальної осі 5, і у випадку появи в полі зору яскравих, у порівнянні з навколишнім фоном, відблисків червоного кольору, що мають, в основному, круглу форму, ідентифікують їх як оптичні об'єкти 11, у тому числі сховані камери відео спостереження Тому що ультрафіолетові промені відтинаються фільтрами 10, то знижуються перешкоди від об'єктів, що створюють відблиски при відбитті від них сонячних променів, а також підвищується чутливість пристрою за рахунок звуження його смуги пропущений, що також сприяє підвищенню імовірності виявлення оптичних об'єктів 5936 Фіг. 1 II Фіг. З Комп'ютерна верстка А Крижанівський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
