Пристрій виявлення дефектів склотари, що містить джерело світла і вертикально розташовані світлочутливі елементи, який відрізняється тим, що світлочутливі елементи й джерела світла розміщені у двох трубках, які є частиною корпуса, причому в одній трубці розташовані світлочутливі елементи, а в другій відповідні їм джерела світла, і з'єднані з блоком управління, а корпус виконаний з можливістю обертання.

Текст

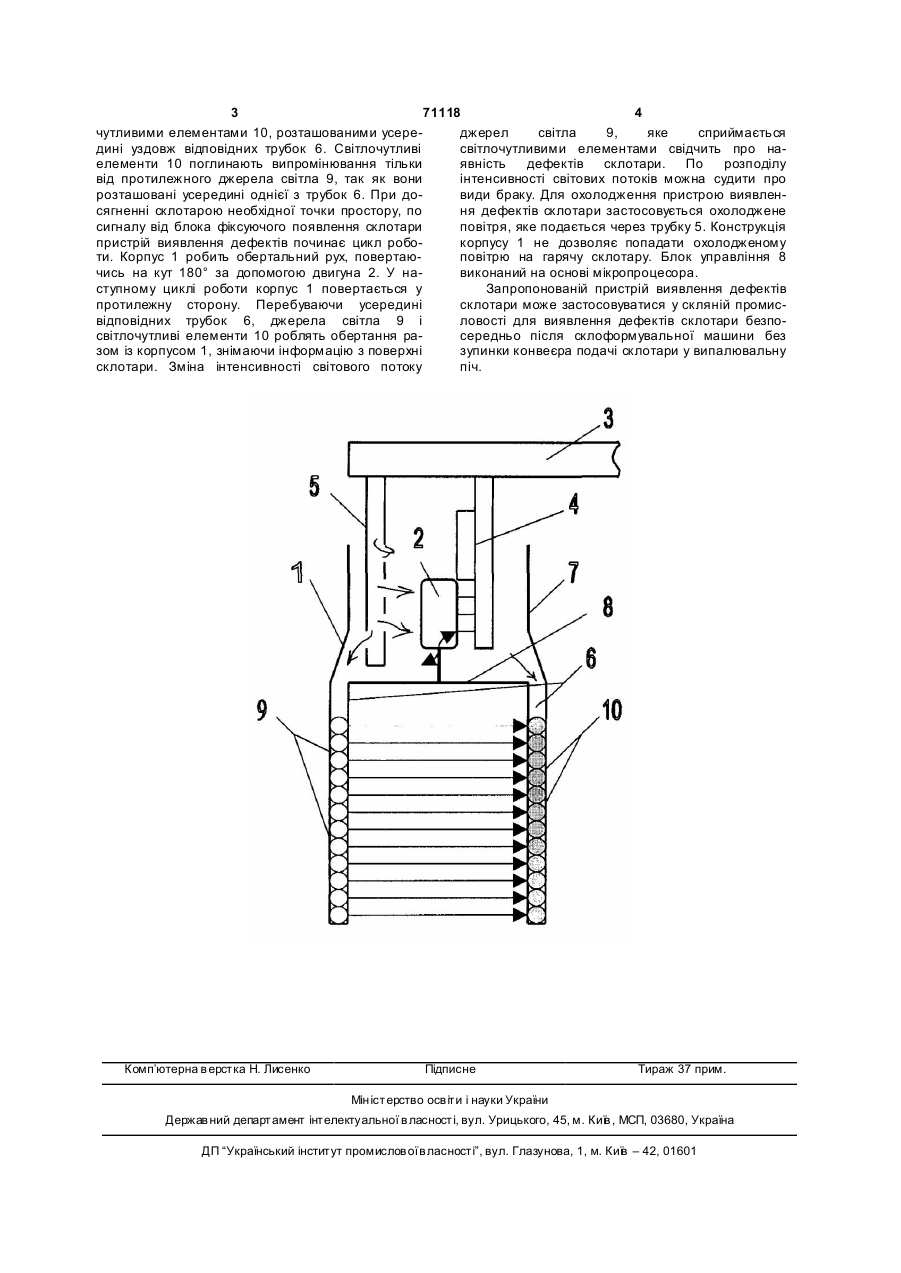

Пристрій виявлення дефектів склотари, що містить джерело світла і вертикально розташовані світлочутливі елементи, який відрізняється тим, що сві тлочутливі елементи й джерела світла розміщені у двох тр убках, які є частиною корпуса, причому в одній трубці розташовані світлочутливі елементи, а в другій відповідні їм джерела світла, і з'єднані з блоком управління, а корпус виконаний з можливістю обертання. (19) (21) 2003087389 (22) 05.08.2003 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Бражник Олександр Михайлович, Баранов Віталій Миколайович (73) ХЕРСОНСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 71118 4 чутливими елементами 10, розташованими усереджерел світла 9, яке сприймається дині уздовж відповідних трубок 6. Світлочутливі світлочутливими елементами свідчить про наелементи 10 поглинають випромінювання тільки явність дефектів склотари. По розподілу від протилежного джерела світла 9, так як вони інтенсивності світових потоків можна судити про розташовані усередині однієї з трубок 6. При довиди браку. Для охолодження пристрою виявленсягненні склотарою необхідної точки простору, по ня дефектів склотари застосовується охолоджене сигналу від блока фіксуючого появлення склотари повітря, яке подається через трубку 5. Конструкція пристрій виявлення дефектів починає цикл робокорпусу 1 не дозволяє попадати охолодженому ти. Корпус 1 робить обертальний рух, повертаюповітрю на гарячу склотару. Блок управління 8 чись на кут 180° за допомогою двигуна 2. У навиконаний на основі мікропроцесора. ступному циклі роботи корпус 1 повертається у Запропонованій пристрій виявлення дефектів протилежну сторону. Перебуваючи усередині склотари може застосовуватися у скляній промисвідповідних трубок 6, джерела світла 9 і ловості для виявлення дефектів склотари безпосвітлочутливі елементи 10 роблять обертання расередньо після склоформувальної машини без зом із корпусом 1, знімаючи інформацію з поверхні зупинки конвеєра подачі склотари у випалювальну склотари. Зміна інтенсивності світового потоку піч. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for detecting defects of glass containers

Автори англійською

Brazhnyk Oleksandr Mykhailovych

Назва патенту російською

Устройство для обнаружения дефектов стеклянной тары

Автори російською

Бражник Александр Михайлович

МПК / Мітки

МПК: G01B 11/02

Мітки: склотари, дефектів, пристрій, виявлення
