Спосіб випробувань агрегатів автоматики на спільну дію механічних діянь, поперечної сили і температури та пристрій для здійснення способу

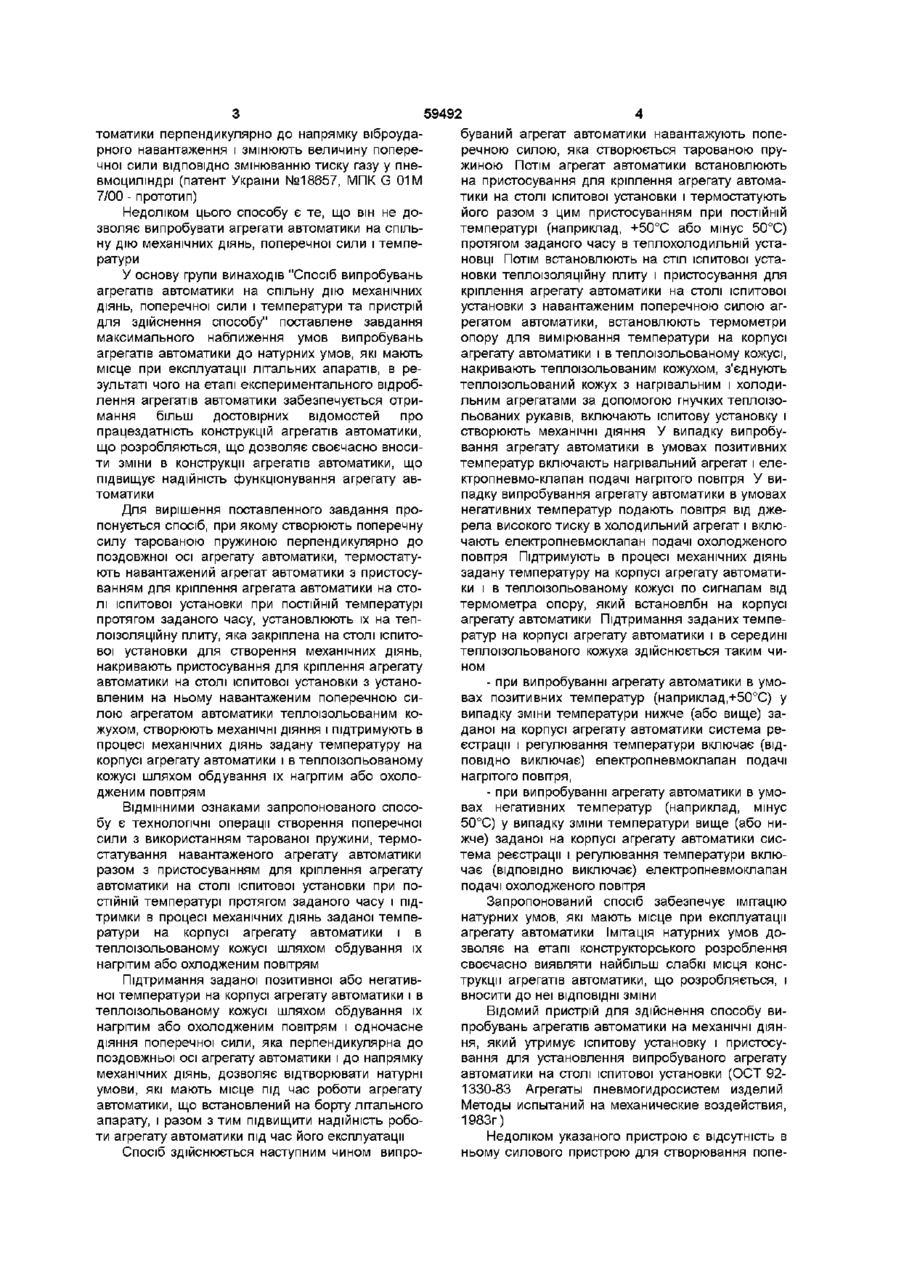

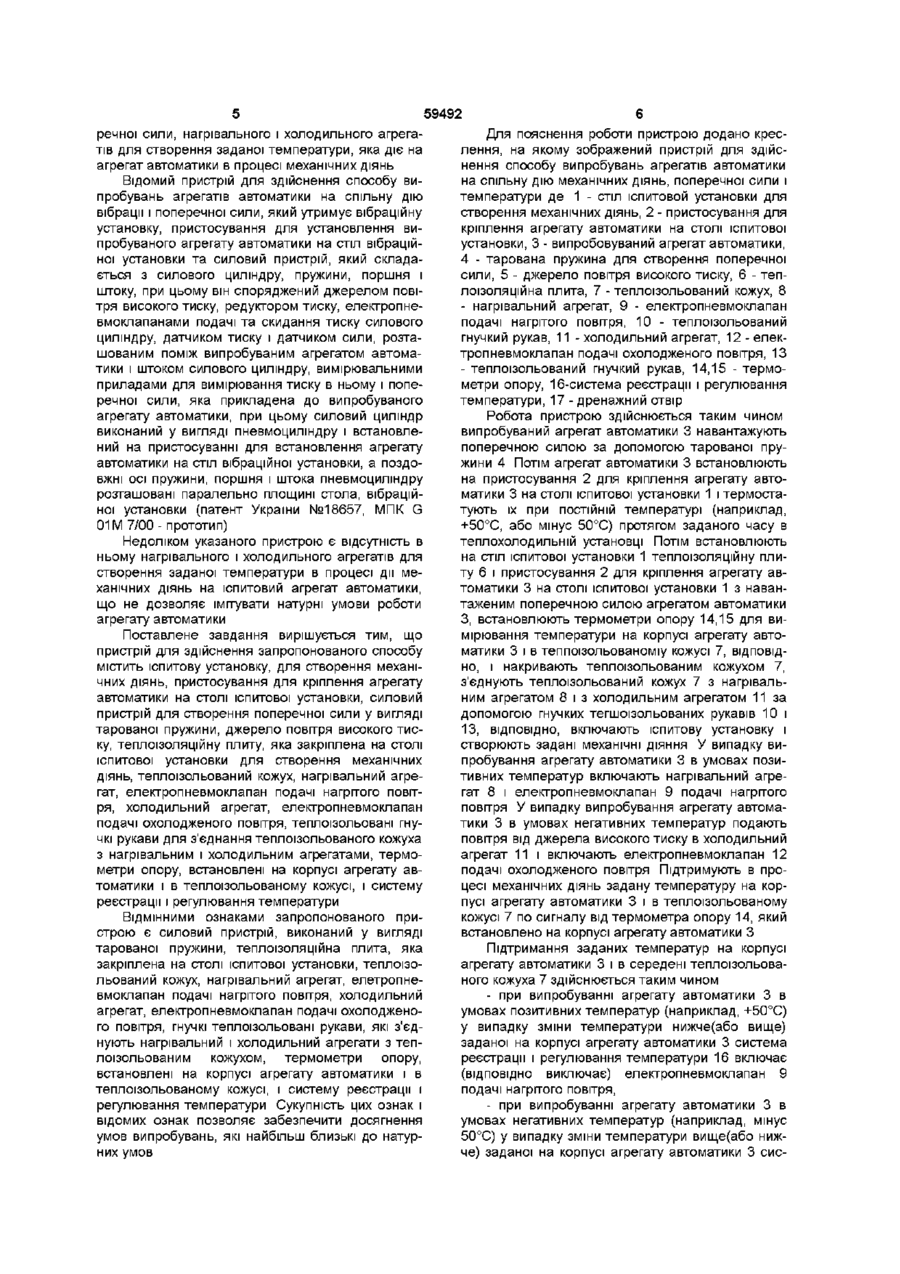

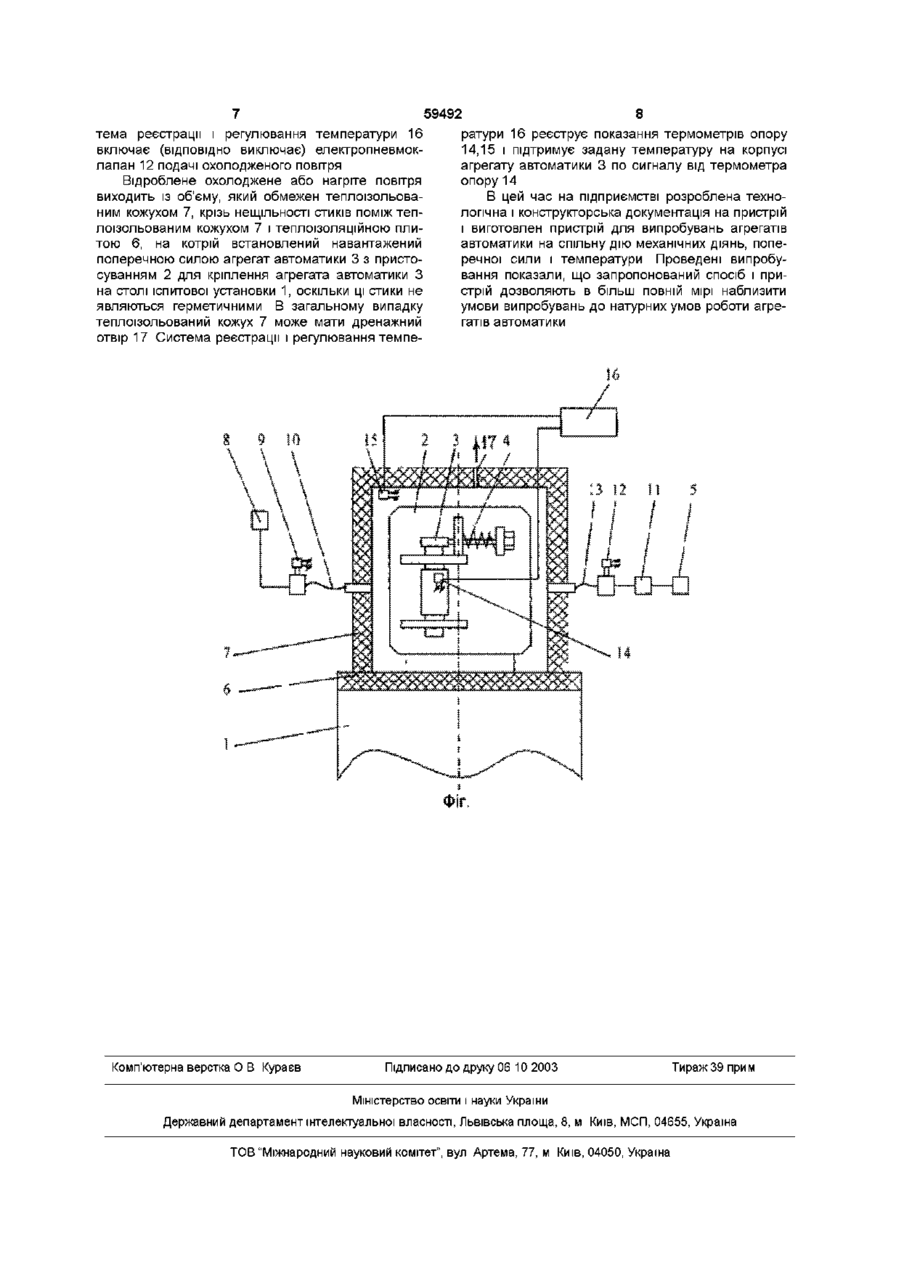

1 Спосіб випробувань агрегатів автоматики на спільну дію механічних діянь, поперечної сили і температури шляхом створення механічних діянь і прикладання поперечної сили перпендикулярно до напрямку механічних діянь, який відрізняється тим, що створюють поперечну силу тарованою пружиною перпендикулярно до поздовжньої осі агрегату автоматики, термостатують навантажений агрегат автоматики з пристосуванням для кріплення агрегату автоматики на столі іспитової установки при ПОСТІЙНІЙ температурі протягом заданого часу, установлюють їх на теплоізоляційну плиту, яка закріплена на столі іспитової установки для створення механічних діянь, накривають теплоїзольованим кожухом, створюють механічні діяння і підтримують в процесі механічних діянь задану температуру на корпусі агрегату автоматики і втеплоізольованому кожусі шляхом обдування агрегату автоматики та пристосування для кріплення агрегату автоматики на столі іспитової установки нагрітим або охолодженим повітрям 2 Пристрій для випробувань агрегатів автоматики на спільну дію механічних діянь, поперечної сили і температури, який містить іспитову установку для створення механічних діянь, пристосування для кріплення агрегату автоматики на столі іспитової установки, силовий пристрій для створення поперечної сили і джерело повітря високого тиску, який відрізняється тим, що він споряджений силовим пристроєм у вигляді тарованої пружини, теплоізоляційною плитою, яка закріплена на столі іспитової установки, теплоізольованим кожухом, який накриває агрегат автоматики і пристосування для кріплення агрегату автоматики на столі іспитової установки, нагрівальним агрегатом, електропневмоклапаном подачі нагрітого повітря, холодильним агрегатом, електропневмоклапаном подачі охолодженого повітря, теплоізольованими гнучкими рукавами, які з'єднують нагрівальний і холодильний агрегати з теплоізольованим кожухом, термометрами опору, встановленими на корпусі агрегату автоматики і усередині теплоізольованого кожуха, та системою реєстрації і регулювання температури Винахід стосується способів випробувань виробів на спільну дію механічних діянь, поперечної сили і температури і може бути використаний в ІСПИТОВІЙ техніці (галузь авіація і ракетно-космічна техніка) Відомий спосіб випробувань агрегатів автоматики на механічні діяння, створювані іспитовою установкою, на стіл якої встановлюють випробуваний виріб за допомогою пристосування (ОСТ 921330-83 Агрегаты пневмогидросистем изделий Методы испытаний на механические воздействия, 1983г) Недоліком такого способу є те, що він не дозволяє випробувати агрегата автоматики на спільну дію механічних діянь, поперечної сили і температури Відомий спосіб випробувань агрегатів автоматики на спільну дію вібрації і поперечної сили шляхом встановлення агрегатів автоматики за допомогою пристосування на стіл вібраційної установки, створювання нормативної вібрації і прикладення поперечної віброударному навантаженню сили, при цьому направляють поперечну силу крізь центр ваги випробуваного агрегату ав О ю 59492 томатики перпендикулярно до напрямку віброударного навантаження і змінюють величину поперечної сили ВІДПОВІДНО змінюванню тиску газу у пневмоциліндрі (патент України №18657, МПК G 01M 7/00 - прототип) Недоліком цього способу є те, що він не дозволяє випробувати агрегати автоматики на спільну дію механічних діянь, поперечної сили і температури У основу групи винаходів "Спосіб випробувань агрегатів автоматики на спільну дію механічних діянь, поперечної сили і температури та пристрій для здійснення способу" поставлене завдання максимального наближення умов випробувань агрегатів автоматики до натурних умов, які мають місце при експлуатації літальних апаратів, в результаті чого на етапі експериментального відроблення агрегатів автоматики забезпечується отримання більш достовірних відомостей про працездатність конструкцій агрегатів автоматики, що розробляються, що дозволяє своєчасно вносити зміни в конструкції агрегатів автоматики, що підвищує надійність функціонування агрегату автоматики Для вирішення поставленного завдання пропонується спосіб, при якому створюють поперечну силу тарованою пружиною перпендикулярно до поздовжної осі агрегату автоматики, термостатують навантажений агрегат автоматики з пристосуванням для кріплення агрегата автоматики на столі іспитової установки при ПОСТІЙНІЙ температурі протягом заданого часу, установлюють їх на теплоізоляційну плиту, яка закріплена на столі іспитової установки для створення механічних діянь, накривають пристосування для кріплення агрегату автоматики на столі іспитової установки з установленим на ньому навантаженим поперечною силою агрегатом автоматики теплоізольованим кожухом, створюють механічні діяння і підтримують в процесі механічних діянь задану температуру на корпусі агрегату автоматики і в теплоізольованому кожусі шляхом обдування їх нагрітим або охолодженим повітрям ВІДМІННИМИ ознаками запропонованого способу є технологічні операції створення поперечної сили з використанням тарованої пружини, термостатування навантаженого агрегату автоматики разом з пристосуванням для кріплення агрегату автоматики на столі іспитової установки при ПОСТІЙНІЙ температурі протягом заданого часу і підтримки в процесі механічних діянь заданої температури на корпусі агрегату автоматики і в теплоізольованому кожусі шляхом обдування їх нагрітим або охлодженим повітрям Підтримання заданої позитивної або негативної температури на корпусі агрегату автоматики і в теплоізольованому кожусі шляхом обдування їх нагрітим або охолодженим повітрям і одночасне діяння поперечної сили, яка перпендикулярна до поздовжньої осі агрегату автоматики і до напрямку механічних діянь, дозволяє відтворювати натурні умови, які мають місце під час роботи агрегату автоматики, що встановлений на борту літального апарату, і разом з тим підвищити надійність роботи агрегату автоматики під час його експлуатації Спосіб здійснюється наступним чином випро буваний агрегат автоматики навантажують поперечною силою, яка створюється тарованою пружиною Потім агрегат автоматики встановлюють на пристосування для кріплення агрегату автоматики на столі іспитової установки і термостатують його разом з цим пристосуванням при ПОСТІЙНІЙ температурі (наприклад, +50°С або мінус 50°С) протягом заданого часу в теплохолодильній установці Потім встановлюють на стіл іспитової установки теплоізоляційну плиту і пристосування для кріплення агрегату автоматики на столі іспитової установки з навантаженим поперечною силою агрегатом автоматики, встановлюють термометри опору для вимірювання температури на корпусі агрегату автоматики і в теплоізольованому кожусі, накривають теплоізольованим кожухом, з'єднують теплоізольований кожух з нагрівальним і холодильним агрегатами за допомогою гнучких теплоізольованих рукавів, включають іспитову установку і створюють механічні діяння У випадку випробування агрегату автоматики в умовах позитивних температур включають нагрівальний агрегат і електропневмо-клапан подачі нагрітого повітря У випадку випробування агрегату автоматики в умовах негативних температур подають повітря від джерела високого тиску в холодильний агрегат і включають електропневмоклапан подачі охолодженого повітря Підтримують в процесі механічних діянь задану температуру на корпусі агрегату автоматики і в теплоізольованому кожусі по сигналам від термометра опору, який встановлбн на корпусі агрегату автоматики Підтримання заданих температур на корпусі агрегату автоматики і в середині теплоізольованого кожуха здійснюється таким чином - при випробуванні агрегату автоматики в умовах позитивних температур (наприклад,+50°С) у випадку зміни температури нижче (або вище) заданої на корпусі агрегату автоматики система реєстрації і регулювання температури включає (ВІДПОВІДНО виключає) електропневмоклапан подачі нагрітого повітря, - при випробуванні агрегату автоматики в умовах негативних температур (наприклад, мінус 50°С) у випадку зміни температури вище (або нижче) заданої на корпусі агрегату автоматики система реєстрації і регулювання температури включає (ВІДПОВІДНО виключає) електропневмоклапан подачі охолодженого повітря Запропонований спосіб забезпечує імітацію натурних умов, які мають місце при експлуатації агрегату автоматики Імітація натурних умов дозволяє на етапі конструкторського розроблення своєчасно виявляти найбільш слабкі місця конструкції агрегатів автоматики, що розробляється, і вносити до неї ВІДПОВІДНІ зміни Відомий пристрій для здійснення способу випробувань агрегатів автоматики на механічні діяння, який утримує іспитову установку і пристосування для установлення випробуваного агрегату автоматики на столі іспитової установки (ОСТ 921330-83 Агрегаты пневмогидросистем изделий Методы испытаний на механические воздействия, 1983г) Недоліком указаного пристрою є відсутність в ньому силового пристрою для створювання попе 59492 речної сили, нагрівального і холодильного агрегатів для створення заданої температури, яка діє на агрегат автоматики в процесі механічних діянь Відомий пристрій для здійснення способу випробувань агрегатів автоматики на спільну дію вібрації і поперечної сили, який утримує вібраційну установку, пристосування для установлення випробуваного агрегату автоматики на стіл вібраційної установки та силовий пристрій, який складається з силового циліндру, пружини, поршня і штоку, при цьому він споряджений джерелом повітря високого тиску, редуктором тиску, електропневмоклапанами подачі та скидання тиску силового циліндру, датчиком тиску і датчиком сили, розташованим поміж випробуваним агрегатом автоматики і штоком силового циліндру, вимірювальними приладами для вимірювання тиску в ньому і поперечної сили, яка прикладена до випробуваного агрегату автоматики, при цьому силовий циліндр виконаний у вигляді пневмоциліндру і встановлений на пристосуванні для встановлення агрегату автоматики на стіл вібраційної установки, а поздовжні осі пружини, поршня і штока пневмоциліндру розташовані паралельно площині стола, вібраційної установки (патент України №18657, МПК G 01М 7/00- прототип) Недоліком указаного пристрою є відсутність в ньому нагрівального і холодильного агрегатів для створення заданої температури в процесі дії механічних діянь на іспитовий агрегат автоматики, що не дозволяє імітувати натурні умови роботи агрегату автоматики Поставлене завдання вирішується тим, що пристрій для здійснення запропонованого способу містить іспитову установку, для створення механічних діянь, пристосування для кріплення агрегату автоматики на столі іспитової установки, силовий пристрій для створення поперечної сили у вигляді тарованої пружини, джерело повітря високого тиску, теплоізоляційну плиту, яка закріплена на столі іспитової установки для створення механічних діянь, теплоізольований кожух, нагрівальний агрегат, електропневмоклапан подачі нагрітого повітря, холодильний агрегат, електропневмоклапан подачі охолодженого повітря, теплоізольовані гнучкі рукави для з'єднання теплоізольованого кожуха з нагрівальним і холодильним агрегатами, термометри опору, встановлені на корпусі агрегату автоматики і в теплоізольованому кожусі, і систему реєстрації і регулювання температури ВІДМІННИМИ ознаками запропонованого пристрою є силовий пристрій, виконаний у вигляді тарованої пружини, теплоізоляційна плита, яка закріплена на столі іспитової установки, теплоізольований кожух, нагрівальний агрегат, елетропневмоклапан подачі нагрітого повітря, холодильний агрегат, електропневмоклапан подачі охолодженого повітря, гнучкі теплоізольовані рукави, які з'єднують нагрівальний і холодильний агрегати з теплоїзольованим кожухом, термометри опору, встановлені на корпусі агрегату автоматики і в теплоізольованому кожусі, і систему реєстрації і регулювання температури Сукупність цих ознак і відомих ознак позволяє забезпечити досягнення умов випробувань, які найбільш близькі до натурних умов Для пояснення роботи пристрою додано креслення, на якому зображений пристрій для здійснення способу випробувань агрегатів автоматики на спільну дію механічних діянь, поперечної сили і температури де 1 - стіл іспитовой установки для створення механічних діянь, 2 - пристосування для кріплення агрегату автоматики на столі іспитової установки, 3 - випробовуваний агрегат автоматики, 4 - тарована пружина для створення поперечної сили, 5 - джерело повітря високого тиску, 6 - теплоізоляційна плита, 7 - теплоізольований кожух, 8 - нагрівальний агрегат, 9 - електропневмоклапан подачі нагрітого повітря, 10 - теплоізольований гнучкий рукав, 11 - холодильний агрегат, 12 - електропневмоклапан подачі охолодженого повітря, 13 - теплоізольований гнучкий рукав, 14,15 - термометри опору, 16-система реєстрації і регулювання температури, 17 - дренажний отвір Робота пристрою здійснюється таким чином випробуваний агрегат автоматики 3 навантажують поперечною силою за допомогою тарованої пружини 4 Потім агрегат автоматики 3 встановлюють на пристосування 2 для кріплення агрегату автоматики 3 на столі іспитової установки 1 і термостатують їх при ПОСТІЙНІЙ температурі (наприклад, +50°С, або мінус 50°С) протягом заданого часу в теплохолодильній установці Потім встановлюють на стіл іспитової установки 1 теплоізоляційну плиту 6 і пристосування 2 для кріплення агрегату автоматики 3 на столі іспитової установки 1 з навантаженим поперечною силою агрегатом автоматики З, встановлюють термометри опору 14,15 для вимірювання температури на корпусі агрегату автоматики 3 і в теппоізольованоміу кожусі 7, ВІДПОВІДНО, І накривають теплоізольованим кожухом 7, з'єднують теплоізольований кожух 7 з нагрівальним агрегатом 8 і з холодильним агрегатом 11 за допомогою гнучких тегшоїзольованих рукавів 10 і 13, ВІДПОВІДНО, включають іспитову установку і створюють задані механічні діяння У випадку випробування агрегату автоматики 3 в умовах позитивних температур включають нагрівальний агрегат 8 і електропневмоклапан 9 подачі нагрітого повітря У випадку випробування агрегату автоматики 3 в умовах негативних температур подають повітря від джерела високого тиску в холодильний агрегат 11 і включають електропневмоклапан 12 подачі охолодженого повітря Підтримують в процесі механічних діянь задану температуру на корпусі агрегату автоматики 3 і в теплоізольованому кожусі 7 по сигналу від термометра опору 14, який встановлено на корпусі агрегату автоматики З Підтримання заданих температур на корпусі агрегату автоматики 3 і в середені теплоізольованого кожуха 7 здійснюється таким чином - при випробуванні агрегату автоматики 3 в умовах позитивних температур (наприклад, +50°С) у випадку зміни температури нижче(або вище) заданої на корпусі агрегату автоматики 3 система реєстрації і регулювання температури 16 включає (ВІДПОВІДНО виключає) електропневмоклапан 9 подачі нагрітого повітря, - при випробуванні агрегату автоматики 3 в умовах негативних температур (наприклад, мінус 50°С) у випадку зміни температури вище(або нижче) заданої на корпусі агрегату автоматики 3 сис 59492 тема реєстрації і регулювання температури 16 включає (ВІДПОВІДНО виключає) електропневмоклапан 12 подачі охолодженого повітря Відроблене охолоджене або нагріте повітря виходить із об'єму, який обмежен теплоізольованим кожухом 7, крізь нещільності стиків поміж теплоїзольованим кожухом 7 і теплоізоляційною плитою 6, на котрій встановлений навантажений поперечною силою агрегат автоматики 3 з пристосуванням 2 для кріплення агрегата автоматики З на столі іспитової установки 1, оскільки ці стики не являються герметичними В загальному випадку теплоізольований кожух 7 може мати дренажний отвір 17 Система реєстрації і регулювання темпе Комп'ютерна верстка О В Кураєв 8 ратури 16 реєструє показання термометрів опору 14,15 і підтримує задану температуру на корпусі агрегату автоматики 3 по сигналу від термометра опору 14 В цей час на підприємстві розроблена технологічна і конструкторська документація на пристрій і виготовлен пристрій для випробувань агрегатів автоматики на спільну дію механічних діянь, поперечної сили і температури Проведені випробування показали, що запропонований спосіб і пристрій дозволяють в більш повній мірі наблизити умови випробувань до натурних умов роботи агрегатів автоматики Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
