Флексографічна друкарська машина

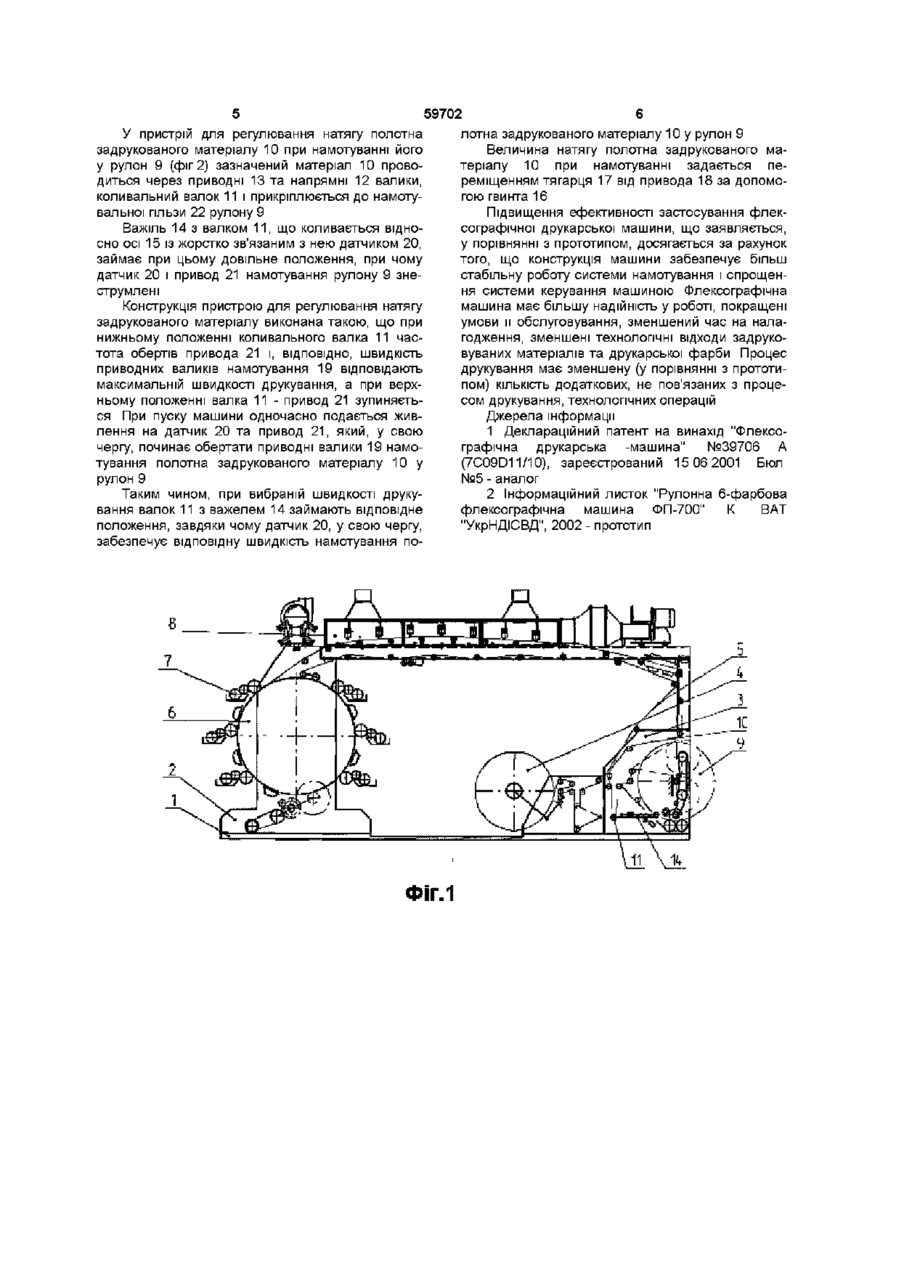

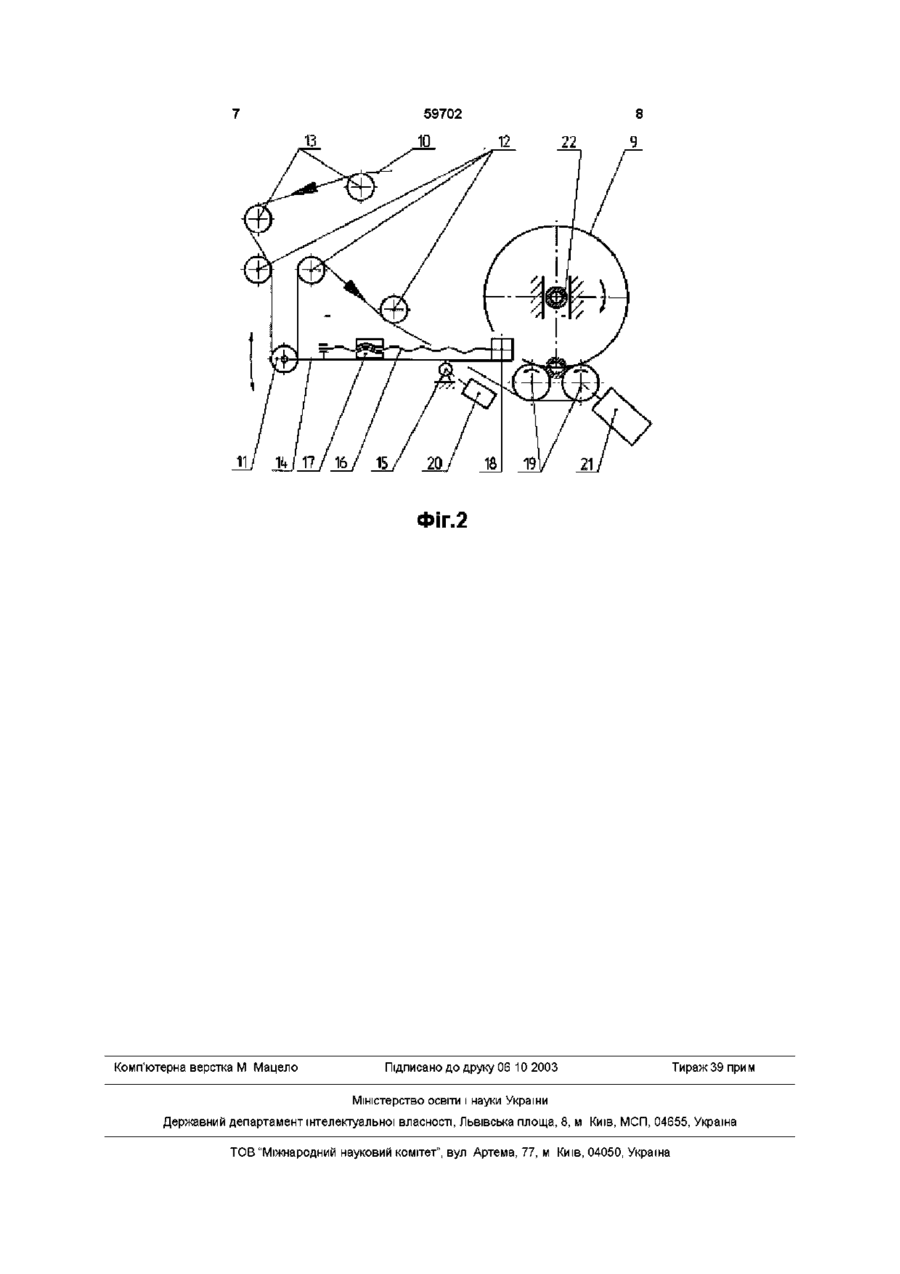

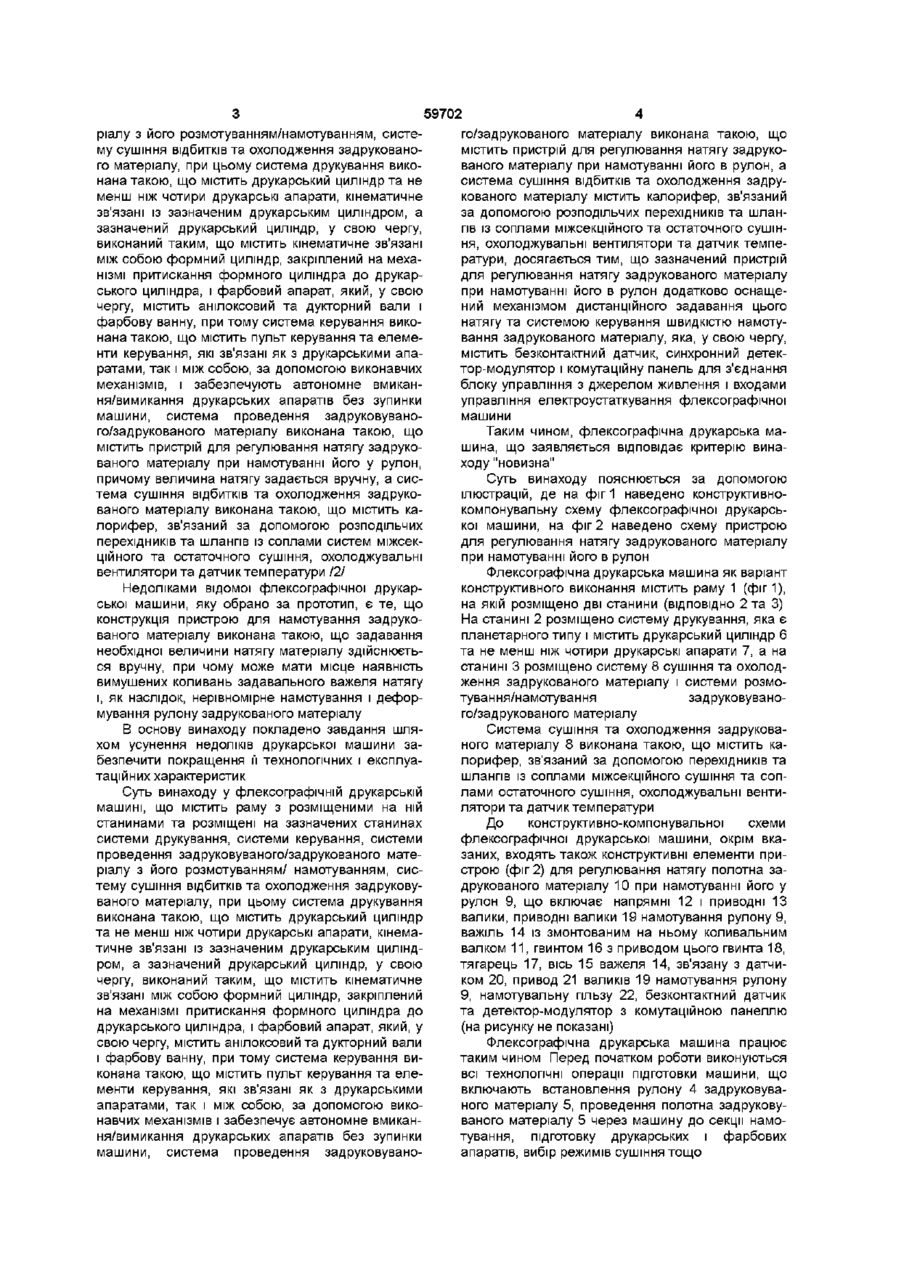

Флексографічна друкарська машина, що містить раму з розміщеними на ній станинами та розміщені на зазначених станинах системи друкування, системи керування, системи проведення задруковуваного/задрукованого матеріалу з його розмотуванням/намотуванням, систему сушіння відбитків та охолодження задруковуваного матеріалу, при цьому система друкування виконана такою, що містить друкарський циліндр та не менш ніж чотири друкарські апарати, кінематично зв'язані із зазначеним друкарським циліндром, а зазначений друкарський циліндр, у свою чергу, виконаний таким, що містить кінематично зв'язані між собою формний циліндр, закріплений на механізмі притискання формного циліндра до друкарського циліндра, і фарбовий апарат, який, у свою чергу, містить анілоксовии та дукторнии вали і фарбову ванну, при тому система керування виконана такою, що містить пульт керування та елементи керування, які зв'язані як з друкарськими апаратами, так і між собою, за допомогою виконавчих механізмів і забезпечує автономне вмикання/вимикання друкарських апаратів без зупинки машини, система проведення задруковуваного/задрукованого матеріалу виконана такою, що містить пристрій для регулювання натягу задрукованого матеріалу при намотуванні його в рулон, а система сушіння відбитків та охолодження задрукованого матеріалу містить калорифер, зв'язаний за допомогою розподільчих перехід ників та шлангів із соплами міжсесійного та остаточного сушіння, охолоджувальні вентилятори та датчик температури, яка відрізняється тим, що зазначений пристрій для регулювання натягу задрукованого матеріалу при намотуванні його в рулон додатково оснащений механізмом дистанційного задавання цього натягу та системою керування швидкістю намотування задрукованого матеріалу, яка, у свою чергу, містить безконтактний датчик, синхронний детектор-модулятор і комутаційну панель для з'єднання блока управління з джерелом живлення і входами управління електроустаткування флексографічної машини 1 ю Винахід відноситься до галузі поліграфи, зокрема, до флексографічних друкарських машин, що використовуються для виготовлення етикетковопакувальної продукції на плівкових та інших рулонних матеріалах Відома флексографічна друкарська машина, яка містить раму з розміщеними на ній станинами, на яких розміщено систему друкування, систему керування, систему розмотування задруковуваного матеріалу, проведення його через систему друкування та намотування у рулон задрукованого матеріалу, системи сушіння відбитків та охолодження задрукованого матеріалу, при цьому зазначені системи зв'язані між собою /1/ Недоліками відомої флексографічної друкарської машини є те, що її конструкція не забезпечує стабільного натягу задрукованого матеріалу при намотуванні його у рулон Привод намотувальної секції має складну конструкцію, що погіршує ергономічні умови експлуатації машини та и надійність Конструктивне виконання намотувальної секції машини та наявність фрикційного механізму вирівнювання швидкостей друкування і намотування призводять до ускладнень при її обслуговуванні, при цьому має місце деформування рулону задрукованого матеріалу Найбільш близьким технічним рішенням, яке обране за прототип, є флексографічна друкарська машина, що містить раму з розміщеними на ній станинами та розміщені на зазначених станинах системи друкування, системи керування, системи проведення задруковуваного/задрукованого мате 59702 ріалу з його розмотуванням/намотуванням, систему сушіння відбитків та охолодження задрукованого матеріалу, при цьому система друкування виконана такою, що містить друкарський циліндр та не менш ніж чотири друкарські апарати, кінематичне зв'язані із зазначеним друкарським циліндром, а зазначений друкарський циліндр, у свою чергу, виконаний таким, що містить кінематичне зв'язані між собою формний циліндр, закріплений на механізмі притискання формного циліндра до друкарського циліндра, і фарбовий апарат, який, у свою чергу, містить анілоксовий та дукторний вали і фарбову ванну, при тому система керування виконана такою, що містить пульт керування та елементи керування, які зв'язані як з друкарськими апаратами, так і між собою, за допомогою виконавчих механізмів, і забезпечують автономне вмикання/вимикання друкарських апаратів без зупинки машини, система проведення задруковуваного/задрукованого матеріалу виконана такою, що містить пристрій для регулювання натягу задрукованого матеріалу при намотуванні його у рулон, причому величина натягу задається вручну, а система сушіння відбитків та охолодження задрукованого матеріалу виконана такою, що містить калорифер, зв'язаний за допомогою розподільчих перехідників та шлангів із соплами систем міжсекційного та остаточного сушіння, охолоджувальні вентилятори та датчик температури 121 Недоліками відомої флексографічної друкарської машини, яку обрано за прототип, є те, що конструкція пристрою для намотування задрукованого матеріалу виконана такою, що задавання необхідної величини натягу матеріалу здійснюється вручну, при чому може мати місце наявність вимушених коливань задавального важеля натягу і, як наслідок, нерівномірне намотування і деформування рулону задрукованого матеріалу В основу винаходу покладено завдання шляхом усунення недоліків друкарської машини забезпечити покращення її технологічних і експлуатаційних характеристик Суть винаходу у флексографічній друкарській машині, що містить раму з розміщеними на ній станинами та розміщені на зазначених станинах системи друкування, системи керування, системи проведення задруковуваного/задрукованого матеріалу з його розмотуванням/ намотуванням, систему сушіння відбитків та охолодження задруковуваного матеріалу, при цьому система друкування виконана такою, що містить друкарський циліндр та не менш ніж чотири друкарські апарати, кінематичне зв'язані із зазначеним друкарським циліндром, а зазначений друкарський циліндр, у свою чергу, виконаний таким, що містить кінематичне зв'язані між собою формний циліндр, закріплений на механізмі притискання формного циліндра до друкарського циліндра, і фарбовий апарат, який, у свою чергу, містить анілоксовий та дукторний вали і фарбову ванну, при тому система керування виконана такою, що містить пульт керування та елементи керування, які зв'язані як з друкарськими апаратами, так і між собою, за допомогою виконавчих механізмів і забезпечує автономне вмикання/вимикання друкарських апаратів без зупинки машини, система проведення задруковувано го/задрукованого матеріалу виконана такою, що містить пристрій для регулювання натягу задрукованого матеріалу при намотуванні його в рулон, а система сушіння відбитків та охолодження задрукованого матеріалу містить калорифер, зв'язаний за допомогою розподільчих перехідників та шлангів із соплами міжсесійного та остаточного сушіння, охолоджувальні вентилятори та датчик температури, досягається тим, що зазначений пристрій для регулювання натягу задрукованого матеріалу при намотуванні його в рулон додатково оснащений механізмом дистанційного задавання цього натягу та системою керування швидкістю намотування задрукованого матеріалу, яка, у свою чергу, містить безконтактний датчик, синхронний детектор-модулятор і комутаційну панель для з'єднання блоку управління з джерелом живлення і входами управління електроустаткування флексографічної машини Таким чином, флексографічна друкарська машина, що заявляється відповідає критерію винаходу "новизна" Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 наведено конструктивнокомпонувальну схему флексографічної друкарської машини, на фіг 2 наведено схему пристрою для регулювання натягу задрукованого матеріалу при намотуванні його в рулон Флексографічна друкарська машина як варіант конструктивного виконання містить раму 1 (фиг 1), на якій розміщено дві станини (ВІДПОВІДНО 2 та 3) На станині 2 розміщено систему друкування, яка є планетарного типу і містить друкарський циліндр 6 та не менш ніж чотири друкарські апарати 7, а на станині 3 розміщено систему 8 сушіння та охолодження задрукованого матеріалу і системи розмотування/намотування задруковуваного/задрукованого матеріалу Система сушіння та охолодження задрукованого матеріалу 8 виконана такою, що містить калорифер, зв'язаний за допомогою перехідників та шлангів із соплами міжсесійного сушіння та соплами остаточного сушіння, охолоджувальні вентилятори та датчик температури До конструктивно-компонувальної схеми флексографічної друкарської машини, окрім вказаних, входять також конструктивні елементи пристрою (фіг 2) для регулювання натягу полотна задрукованого матеріалу 10 при намотуванні його у рулон 9, що включає напрямні 12 і приводні 13 валики, приводні валики 19 намотування рулону 9, важіль 14 із змонтованим на ньому коливальним валком 11, гвинтом 16 з приводом цього гвинта 18, тягарець 17, вісь 15 важеля 14, зв'язану з датчиком 20, привод 21 валиків 19 намотування рулону 9, намотувальну гільзу 22, безконтактнийдатчик та детектор-модулятор з комутаційною панеллю (на рисунку не показані) Флексографічна друкарська машина працює таким чином Перед початком роботи виконуються всі технологічні операції підготовки машини, що включають встановлення рулону 4 задруковуваного матеріалу 5, проведення полотна задруковуваного матеріалу 5 через машину до секції намотування, підготовку друкарських і фарбових апаратів, вибір режимів сушіння тощо 59702 У пристрій для регулювання натягу полотна задрукованого матеріалу 10 при намотуванні його у рулон 9 (фіг 2) зазначений матеріал 10 проводиться через приводні 13 та напрямні 12 валики, коливальний валок 11 і прикріплюється до намотувальної гільзи 22 рулону 9 Важіль 14 з валком 11, що коливається відносно осі 15 із жорстко зв'язаним з нею датчиком 20, займає при цьому довільне положення, при чому датчик 20 і привод 21 намотування рулону 9 знеструмлені Конструкція пристрою для регулювання натягу задрукованого матеріалу виконана такою, що при нижньому положенні коливального валка 11 частота обертів привода 21 і, ВІДПОВІДНО, ШВИДКІСТЬ приводних валиків намотування 19 відповідають максимальній швидкості друкування, а при верхньому положенні валка 11 - привод 21 зупиняється При пуску машини одночасно подається живлення на датчик 20 та привод 21, який, у свою чергу, починає обертати приводні валики 19 намотування полотна задрукованого матеріалу 10 у рулон 9 Таким чином, при вибраній швидкості друкування валок 11 з важелем 14 займають відповідне положення, завдяки чому датчик 20, у свою чергу, забезпечує відповідну швидкість намотування по ФІГ.1 лотна задрукованого матеріалу 10 у рулон 9 Величина натягу полотна задрукованого матеріалу 10 при намотуванні задається переміщенням тягарця 17 від привода 18 за допомогою гвинта 16 Підвищення ефективності застосування флексографічної друкарської машини, що заявляється, у порівнянні з прототипом, досягається за рахунок того, що конструкція машини забезпечує більш стабільну роботу системи намотування і спрощення системи керування машиною Флексографічна машина має більшу надійність у роботі, покращені умови и обслуговування, зменшений час на налагодження, зменшені технологічні відходи задруковуваних матеріалів та друкарської фарби Процес друкування має зменшену (у порівнянні з прототипом) КІЛЬКІСТЬ додаткових, не пов'язаних з процесом друкування, технологічних операцій Джерела інформації 1 Деклараційний патент на винахід "Флексографічна друкарська -машина" №39706 А (7C09D11/10), зареєстрований 15 06 2001 Бюл №5 - аналог 2 Інформаційний листок "Рулонна 6-фарбова флексографічна машина ФП-700" К ВАТ "УкрНДІСВД", 2002 - прототип Фіг.2 Комп'ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
