Флексографічна друкарська машина

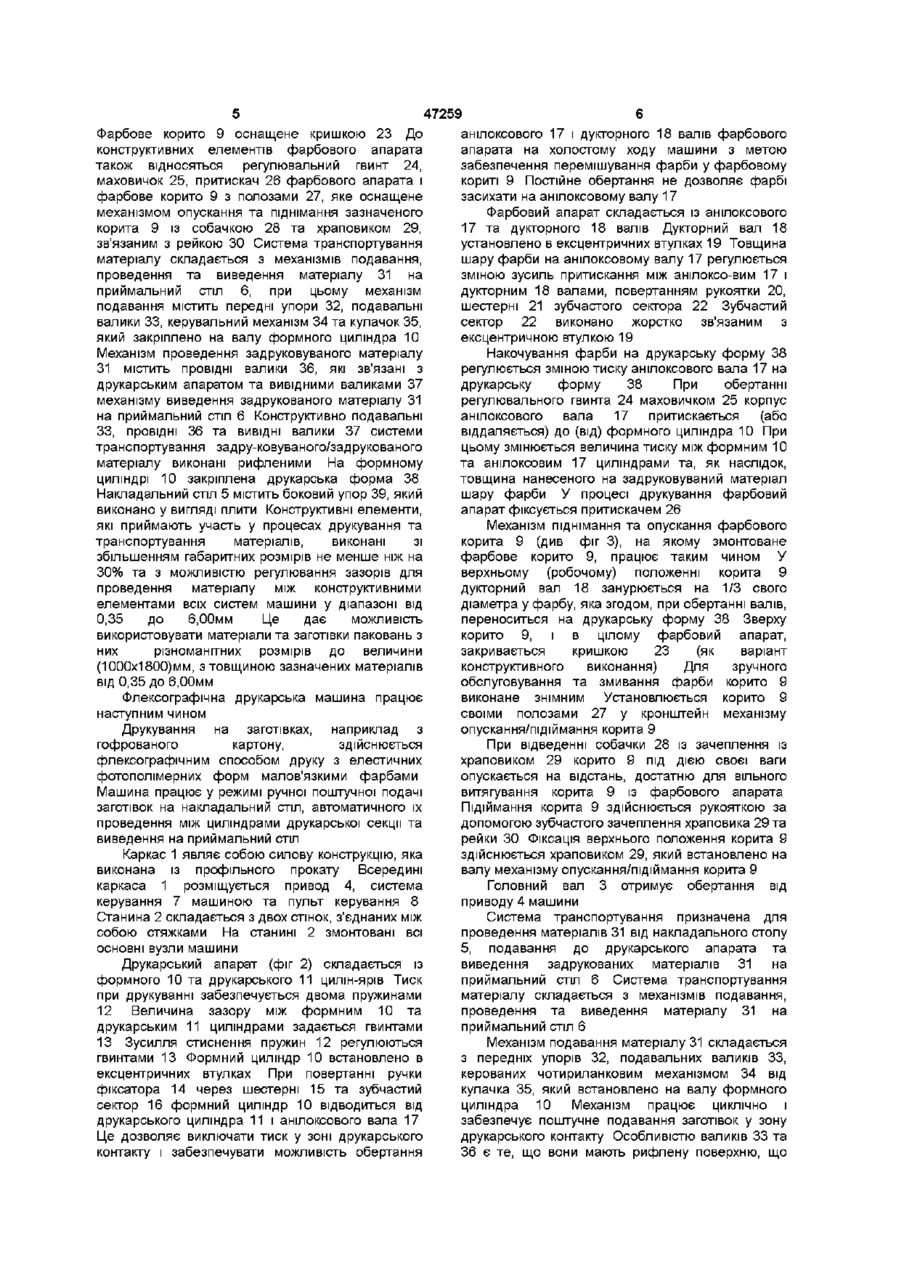

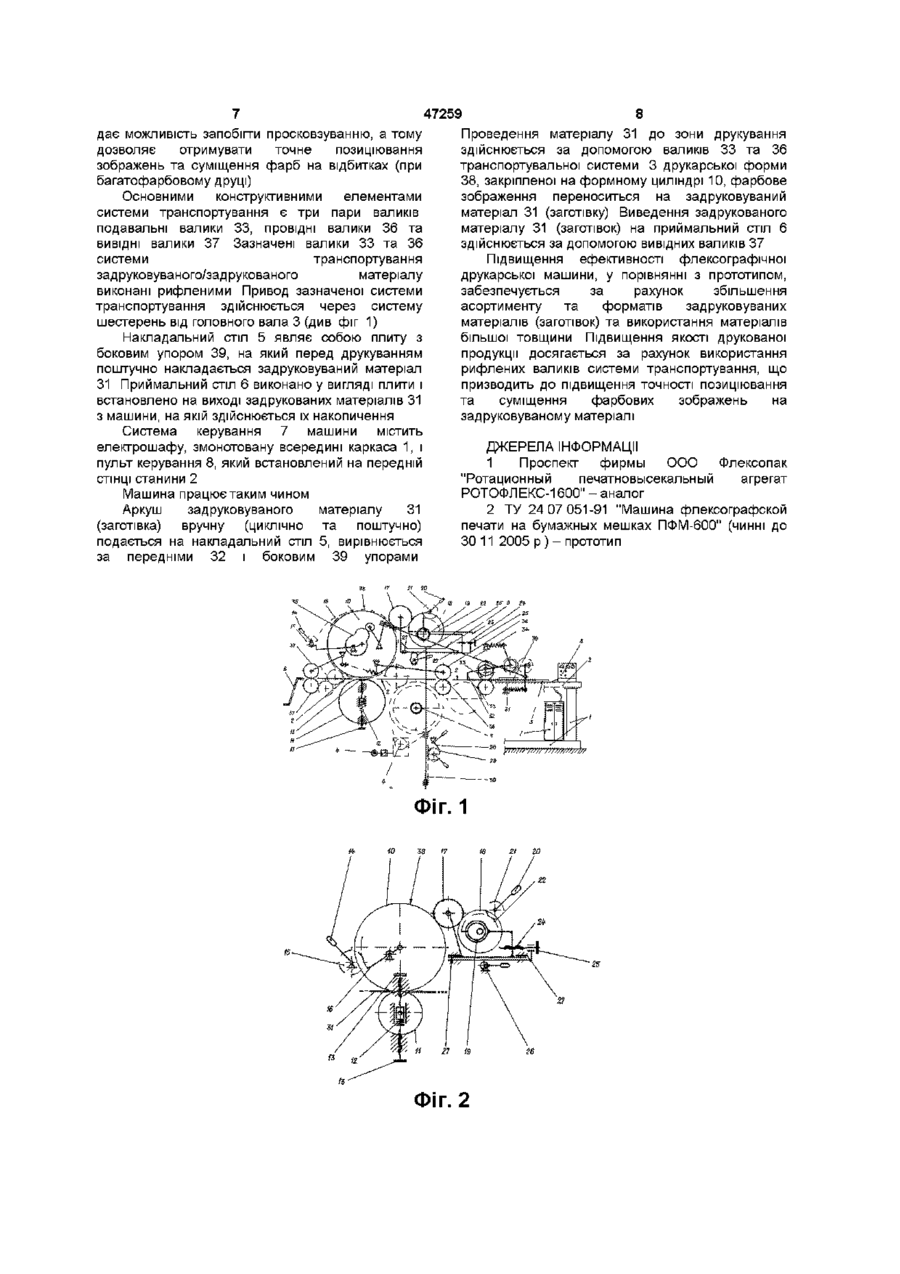

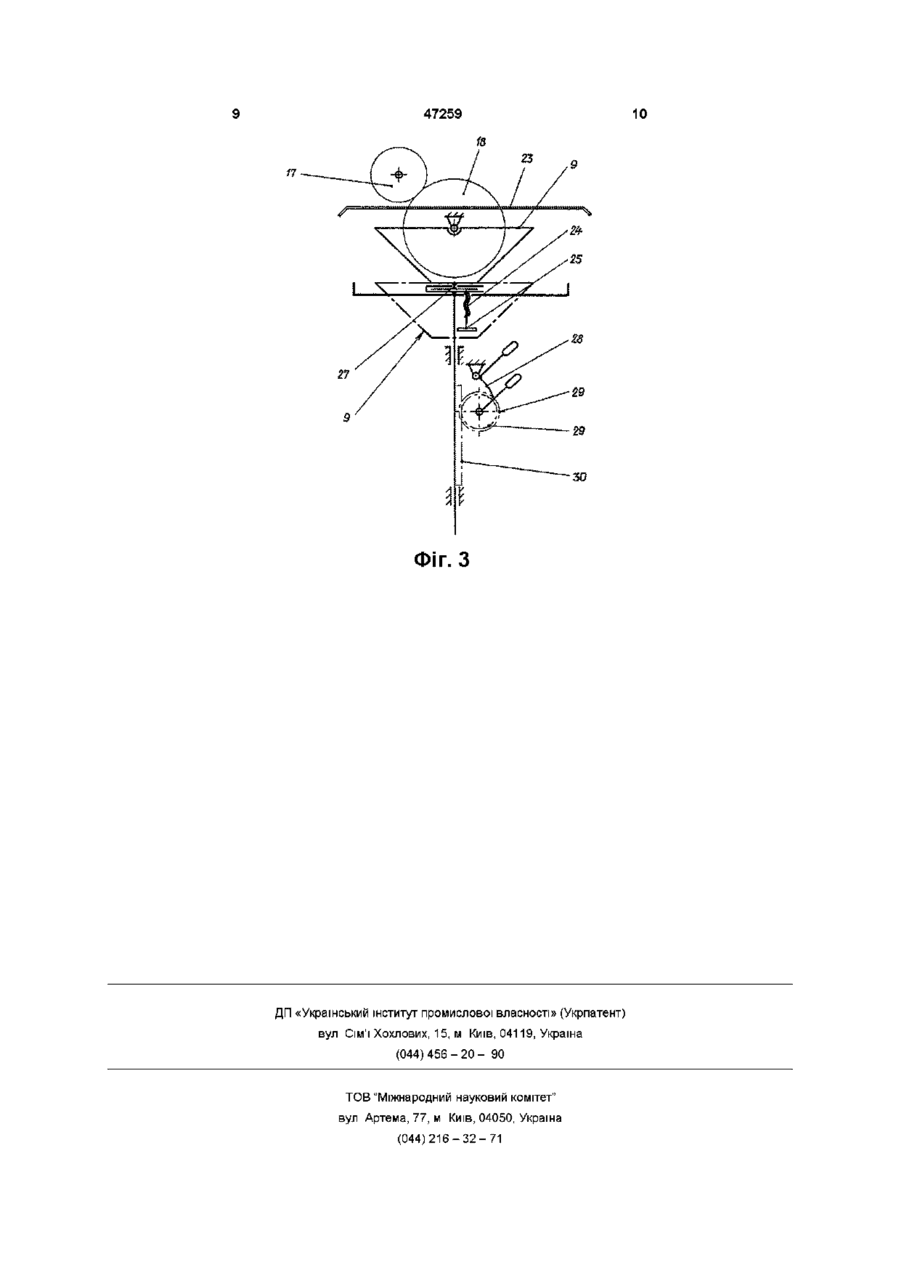

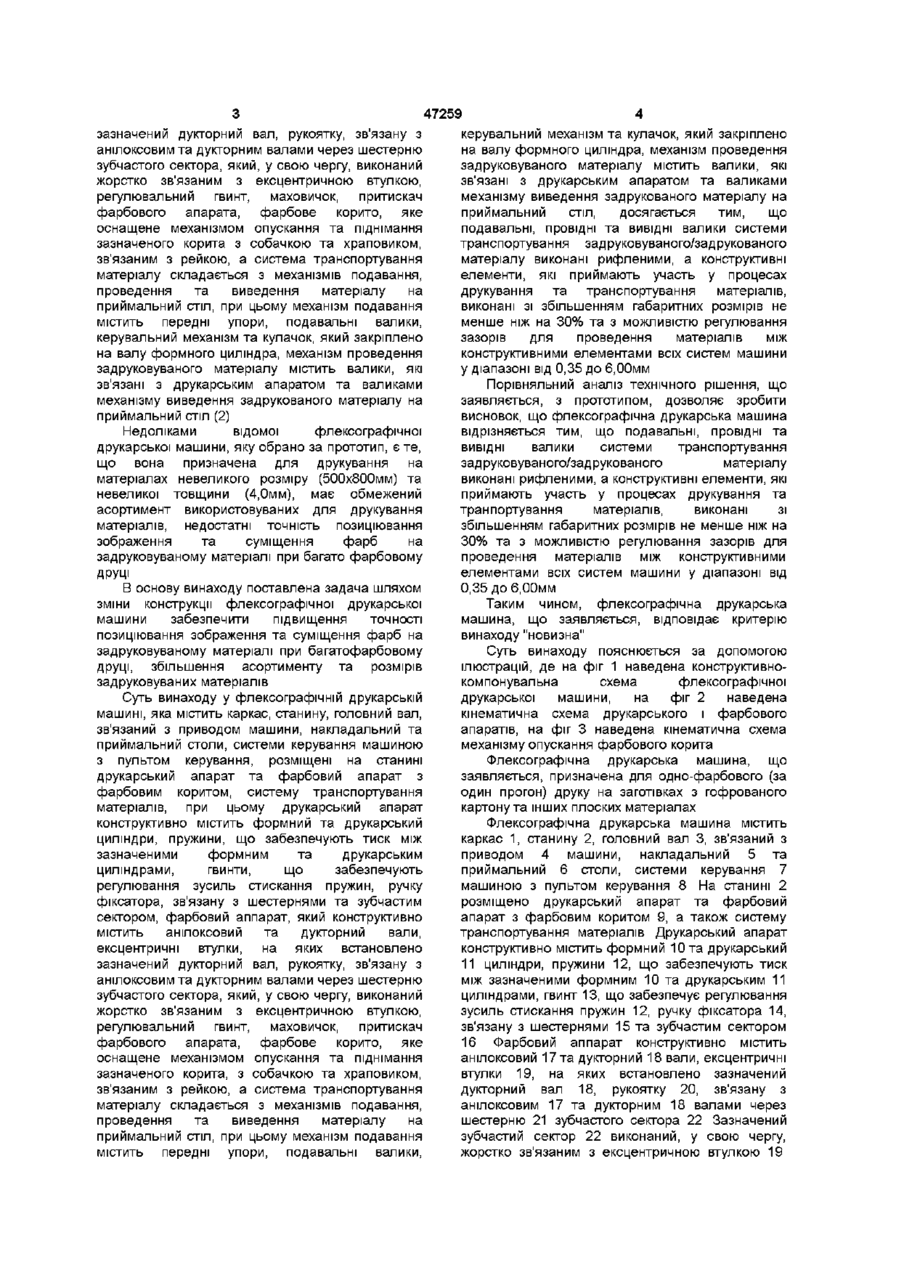

Флексографічна друкарська машина, яка містить каркас, станину, головний вал, зв'язаний з приводом машини, накладальний та приймальний столи, системи керування машиною з пультом керування, розміщені на станині друкарський апарат та фарбувальний апарат з фарбовим коритом, систему транспортування матеріалів, при цьому друкарський апарат конструктивно містить формний та друкарський циліндри, пружини, що забезпечують тиск між зазначеними формним та друкарським циліндрами, гвинти, що забезпечують регулювання зусиль стискання пружин, ручку фіксатора, зв'язану з шестірнями та зубчастим сектором, фарбувальний апарат, який конструктивно містить анілоксовий та дукторний вали, ексцентричні втулки, на яких встановлено зазначений дукторний вал, рукоятку, зв'язану з анілоксовим та дукторним валами через шестірню зубчастого сектора, який, у свою чергу, виконаний жорстко зв'язаним з ексцентричною втулкою, регулювальний гвинт, маховичок, притискач фарбувального апарата, фарбове корито, яке оснащене механізмом опускання та піднімання зазначеного корита, з собачкою та храповиком, зв'язаним з рейкою, а система транспортування матеріалу складається з механізмів подавання, проведення та виведення матеріалу на приймальний стіл, при цьому механізм подавання містить передні упори, подавальні валики, керувальний механізм та кулачок, який закріплено на валу формного циліндра, механізм проведення задруковуваного матеріалу містить валики, які зв'язані з друкарським апаратом та валиками механізму виведення задрукованого матеріалу на приймальний стіл, яка відрізняється тим, що подавальні, провідні та ВИВІДНІ валики системи транспортування задруковуваного/задрукованого матеріалу виконані рифленими, а конструктивні елементи, які приймають участь у процесах друкування та транспортування матеріалів, виконані зі збільшенням габаритних розмірів не менше ніж на ЗО % та з можливістю регулювання зазорів для проведення матеріалу між конструктивними елементами всіх систем машини у діапазоні від 0,35 до 6,00 мм ю Винахід відноситься до галузі поліграфи, зокрема, до флексографічних друкарських машин Відомий ротаційний друкарсько-висічний агрегат, який містить станину, два друкарські апарати, призначені для нанесення фарбових зображень флексографічним способом друку, пристрій для автоматичного подавання листового гофрокартону, секцій висікання та видалення обрізків (1) Недоліками відомого ротаційного друкарськовисічного агрегата є те, що він має значні габаритні розміри, велику масу, занадто велику споживану потужність Для обслуговування агрегата потрібні не менш ніж два робітники Найбільш близьким технічним рішенням, яке обране за прототип, є флексографічна друкарська машина, яка містить каркас, станину, головний вал, зв'язаний з приводом машини, накладальний та приймальний столи, системи керування машиною з пультом керування, розміщені на станині друкарський апарат та фарбовий аппарат з фарбовим коритом, систему транспортування матеріалів, при цьому друкарський аппарат конструктивно містить формний та друкарський циліндри, пружини, що забезпечують тиск між зазначеними формним та друкарським циліндрами, гвинти, що забезпечують регулювання зусиль стискання пружин, ручку фіксатора, зв'язану з шестернями та зубчастим сектором, фарбовий аппарат, який конструктивно містить анілоксовий та дукторний вали, ексцентричні втулки, на яких встановлено 47259 зазначений дукторнии вал, рукоятку, зв язану з анілоксовим та дукторним валами через шестерню зубчастого сектора, який, у свою чергу, виконаний жорстко зв'язаним з ексцентричною втулкою, регулювальний гвинт, маховичок, притискач фарбового апарата, фарбове корито, яке оснащене механізмом опускання та піднімання зазначеного корита з собачкою та храповиком, зв'язаним з рейкою, а система транспортування матеріалу складається з механізмів подавання, проведення та виведення матеріалу на приймальний стіл, при цьому механізм подавання містить передні упори, подавальні валики, керувальний механізм та кулачок, який закріплено на валу формного циліндра, механізм проведення задруковуваного матеріалу містить валики, які зв'язані з друкарським апаратом та валиками механізму виведення задрукованого матеріалу на приймальний стіл (2) Недоліками відомої флексографічної друкарської машини, яку обрано за прототип, є те, що вона призначена для друкування на матеріалах невеликого розміру (500х800мм) та невеликої товщини (4,0мм), має обмежений асортимент використовуваних для друкування матеріалів, недостатні точність позиціювання зображення та суміщення фарб на задруковуваному матеріалі при багато фарбовому ДРУЦІ В основу винаходу поставлена задача шляхом зміни конструкції флексографічної друкарської машини забезпечити підвищення точності позиціювання зображення та суміщення фарб на задруковуваному матеріалі при багатофарбовому друці, збільшення асортименту та розмірів задруковуваних матеріалів Суть винаходу у флексографічній друкарській машині, яка містить каркас, станину, головний вал, зв'язаний з приводом машини, накладальний та приймальний столи, системи керування машиною з пультом керування, розміщені на станині друкарський апарат та фарбовий апарат з фарбовим коритом, систему транспортування матеріалів, при цьому друкарський апарат конструктивно містить формний та друкарський циліндри, пружини, що забезпечують тиск між зазначеними формним та друкарським циліндрами, гвинти, що забезпечують регулювання зусиль стискання пружин, ручку фіксатора, зв'язану з шестернями та зубчастим сектором, фарбовий аппарат, який конструктивно містить анілоксовий та дукторнии вали, ексцентричні втулки, на яких встановлено зазначений дукторнии вал, рукоятку, зв'язану з анілоксовим та дукторним валами через шестерню зубчастого сектора, який, у свою чергу, виконаний жорстко зв'язаним з ексцентричною втулкою, регулювальний гвинт, маховичок, притискач фарбового апарата, фарбове корито, яке оснащене механізмом опускання та піднімання зазначеного корита, з собачкою та храповиком, зв'язаним з рейкою, а система транспортування матеріалу складається з механізмів подавання, проведення та виведення матеріалу на приймальний стіл, при цьому механізм подавання містить передні упори, подавальні валики, керувальний механізм та кулачок, який закріплено на валу формного циліндра, механізм проведення задруковуваного матеріалу містить валики, які зв'язані з друкарським апаратом та валиками механізму виведення задрукованого матеріалу на приймальний стіл, досягається тим, що подавальні, провідні та ВИВІДНІ валики системи транспортування задруковуваного/задрукованого матеріалу виконані рифленими, а конструктивні елементи, які приймають участь у процесах друкування та транспортування матеріалів, виконані зі збільшенням габаритних розмірів не менше ніж на 30% та з можливістю регулювання зазорів для проведення матеріалів між конструктивними елементами всіх систем машини у діапазоні від 0,35 до 6,00мм Порівняльний аналіз технічного рішення, що заявляється, з прототипом, дозволяє зробити висновок, що флексографічна друкарська машина відрізняється тим, що подавальні, провідні та ВИВІДНІ валики системи транспортування задруковуваного/задрукованого матеріалу виконані рифленими, а конструктивні елементи, які приймають участь у процесах друкування та транпортування матеріалів, виконані зі збільшенням габаритних розмірів не менше ніж на 30% та з можливістю регулювання зазорів для проведення матеріалів між конструктивними елементами всіх систем машини у діапазоні від 0,35 до 6,00мм Таким чином, флексографічна друкарська машина, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 наведена конструктивнокомпонувальна схема флексографічної друкарської машини, на фіг 2 наведена кінематична схема друкарського і фарбового апаратів, на фіг 3 наведена кінематична схема механізму опускання фарбового корита Флексографічна друкарська машина, що заявляється, призначена для одно-фарбового (за один прогон) друку на заготівках з гофрованого картону та інших плоских матеріалах Флексографічна друкарська машина містить каркас 1, станину 2, головний вал 3, зв'язаний з приводом 4 машини, накладальний 5 та приймальний 6 столи, системи керування 7 машиною з пультом керування 8 На станині 2 розміщено друкарський апарат та фарбовий апарат з фарбовим коритом 9, а також систему транспортування матеріалів Друкарський апарат конструктивно містить формний 10 та друкарський 11 циліндри, пружини 12, що забезпечують тиск між зазначеними формним 10 та друкарським 11 циліндрами, гвинт 13, що забезпечує регулювання зусиль стискання пружин 12, ручку фіксатора 14, зв'язану з шестернями 15 та зубчастим сектором 16 Фарбовий аппарат конструктивно містить анілоксовий 17 та дукторнии 18 вали, ексцентричні втулки 19, на яких встановлено зазначений дукторнии вал 18, рукоятку 20, зв'язану з анілоксовим 17 та дукторним 18 валами через шестерню 21 зубчастого сектора 22 Зазначений зубчастий сектор 22 виконаний, у свою чергу, жорстко зв'язаним з ексцентричною втулкою 19 47259 Фарбове корито 9 оснащене кришкою 23 До конструктивних елементів фарбового апарата також відносяться регулювальний гвинт 24, маховичок 25, притискач 26 фарбового апарата і фарбове корито 9 з полозами 27, яке оснащене механізмом опускання та піднімання зазначеного корита 9 із собачкою 28 та храповиком 29, зв'язаним з рейкою ЗО Система транспортування матеріалу складається з механізмів подавання, проведення та виведення матеріалу 31 на приймальний стіл 6, при цьому механізм подавання містить передні упори 32, подавальні валики 33, керувальний механізм 34 та кулачок 35, який закріплено на валу формного циліндра 10 Механізм проведення задруковуваного матеріалу 31 містить провідні валики 36, які зв'язані з друкарським апаратом та вивідними валиками 37 механізму виведення задрукованого матеріалу 31 на приймальний стіл 6 Конструктивно подавальні 33, провідні 36 та ВИВІДНІ валики 37 системи транспортування задру-ковуваного/задрукованого матеріалу виконані рифленими На формному циліндрі 10 закріплена друкарська форма 38 Накладальний стіл 5 містить боковий упор 39, який виконано у вигляді плити Конструктивні елементи, які приймають участь у процесах друкування та транспортування матеріалів, виконані зі збільшенням габаритних розмірів не менше ніж на 30% та з можливістю регулювання зазорів для проведення матеріалу між конструктивними елементами всіх систем машини у діапазоні від 0,35 до 6,00мм Це дає можливість використовувати матеріали та заготівки паковань з них різноманітних розмірів до величини (1000x1800)мм, з товщиною зазначених матеріалів від 0,35 до 6,00мм Флексографічна друкарська машина працює наступним чином Друкування на заготівках, наприклад з гофрованого картону, здійснюється флексографічним способом друку з елестичних фотополімерних форм малов'язкими фарбами Машина працює у режимі ручної поштучної подачі заготівок на накладальний стіл, автоматичного їх проведення між циліндрами друкарської секції та виведення на приймальний стіл Каркас 1 являє собою силову конструкцію, яка виконана із профільного прокату Всередині каркаса 1 розміщується привод 4, система керування 7 машиною та пульт керування 8 Станина 2 складається з двох стінок, з'єднаних між собою стяжками На станині 2 змонтовані всі основні вузли машини Друкарський апарат (фіг 2) складається із формного 10 та друкарського 11 цилін-ярів Тиск при друкуванні забезпечується двома пружинами 12 Величина зазору між формним 10 та друкарським 11 циліндрами задається гвинтами 13 Зусилля стиснення пружин 12 регулюються гвинтами 13 Формний циліндр 10 встановлено в ексцентричних втулках При повертанні ручки фіксатора 14 через шестерні 15 та зубчастий сектор 16 формний циліндр 10 відводиться від друкарського циліндра 11 і анілоксового вала 17 Це дозволяє виключати тиск у зоні друкарського контакту і забезпечувати можливість обертання анілоксового 17 і дукторного 18 валів фарбового апарата на холостому ходу машини з метою забезпечення перемішування фарби у фарбовому кориті 9 Постійне обертання не дозволяє фарбі засихати на анілоксовому валу 17 Фарбовий апарат складається із анілоксового 17 та дукторного 18 валів Дукторний вал 18 установлено в ексцентричних втулках 19 Товщина шару фарби на анілоксовому валу 17 регулюється зміною зусиль притискання між анілоксо-вим 17 і дукторним 18 валами, повертанням рукоятки 20, шестерні 21 зубчастого сектора 22 Зубчастий сектор 22 виконано жорстко зв'язаним з ексцентричною втулкою 19 Накочування фарби на друкарську форму 38 регулюється зміною тиску анілоксового вала 17 на друкарську форму 38 При обертанні регулювального гвинта 24 маховичком 25 корпус анілоксового вала 17 притискається (або віддаляється) до (від) формного циліндра 10 При цьому змінюється величина тиску між формним 10 та анілоксовим 17 циліндрами та, як наслідок, товщина нанесеного на задруковуваний матеріал шару фарби У процесі друкування фарбовий апарат фіксується притискачем 26 Механізм піднімання та опускання фарбового корита 9 (див фіг 3), на якому змонтоване фарбове корито 9, працює таким чином У верхньому (робочому) положенні корита 9 дукторний вал 18 занурюється на 1/3 свого діаметра у фарбу, яка згодом, при обертанні валів, переноситься на друкарську форму 38 Зверху корито 9, і в цілому фарбовий апарат, закривається кришкою 23 (як варіант конструктивного виконання) Для зручного обслуговування та змивання фарби корито 9 виконане знімним Установлюється корито 9 своїми полозами 27 у кронштейн механізму опускання/підіймання корита 9 При відведенні собачки 28 із зачеплення із храповиком 29 корито 9 під дією своєї ваги опускається на відстань, достатню для вільного витягування корита 9 із фарбового апарата Підіймання корита 9 здійснюється рукояткою за допомогою зубчастого зачеплення храповика 29 та рейки ЗО Фіксація верхнього положення корита 9 здійснюється храповиком 29, який встановлено на валу механізму опускання/підіймання корита 9 Головний вал 3 отримує обертання від приводу 4 машини Система транспортування призначена для проведення матеріалів 31 від накладального столу 5, подавання до друкарського апарата та виведення задрукованих матеріалів 31 на приймальний стіл 6 Система транспортування матеріалу складається з механізмів подавання, проведення та виведення матеріалу 31 на приймальний стіл 6 Механізм подавання матеріалу 31 складається з передніх упорів 32, подавальних валиків 33, керованих чотириланковим механізмом 34 від кулачка 35, який встановлено на валу формного циліндра 10 Механізм працює циклічно і забезпечує поштучне подавання заготівок у зону друкарського контакту Особливістю валиків 33 та 36 є те, що вони мають рифлену поверхню, що 47259 дає можливість запобігти просковзуванню, а тому дозволяє отримувати точне позиціювання зображень та суміщення фарб на відбитках (при багатофарбовому друці) Основними конструктивними елементами системи транспортування є три пари валиків подавальні валики 33, провідні валики 36 та ВИВІДНІ валики 37 Зазначені валики 33 та 36 системи транспортування задруковуваного/задрукованого матеріалу виконані рифленими Привод зазначеної системи транспортування здійснюється через систему шестерень від головного вала 3 (див фіг 1) Накладальний стіл 5 являє собою плиту з боковим упором 39, на який перед друкуванням поштучно накладається задруковуваний матеріал 31 Приймальний стіл 6 виконано у вигляді плити і встановлено на виході задрукованих матеріалів 31 з машини, на якій здійснюється їх накопичення Система керування 7 машини містить електрошафу, змонотовану всередині каркаса 1, і пульт керування 8, який встановлений на передній ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Проспект фирмы ООО Флексопак "Ротационный печатновысекальный агрегат РОТОФЛЕКС-1600" - аналог 2 ТУ 24 07 051-91 "Машина флексографской печати на бумажных мешках ПФМ-600" (чинні до ЗО 11 2005 р)-прототип СТІНЦІ станини 2 Машина працює таким чином Аркуш задруковуваного матеріалу 31 (заготівка) вручну (циклічно та поштучно) подається на накладальний стіл 5, вирівнюється за передніми 32 і боковим 39 упорами ФІГ. 1 ft ІО 38 8 Проведення матеріалу 31 до зони друкування здійснюється за допомогою валиків 33 та 36 транспортувальної системи 3 друкарської форми 38, закріпленої на формному циліндрі 10, фарбове зображення переноситься на задруковуваний матеріал 31 (заготівку) Виведення задрукованого матеріалу 31 (заготівок) на приймальний стіл 6 здійснюється за допомогою вивідних валиків 37 Підвищення ефективності флексографічної друкарської машини, у порівнянні з прототипом, забезпечується за рахунок збільшення асортименту та форматів задруковуваних матеріалів (заготівок) та використання матеріалів більшої товщини Підвищення якості друкованої продукції досягається за рахунок використання рифлених валиків системи транспортування, що призводить до підвищення точності позиціювання та суміщення фарбових зображень на задруковуваному матеріалі 17 Фіг. 2 47259 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
