Високовольтний електрошоковий пристрій контактної і дистанційної дії

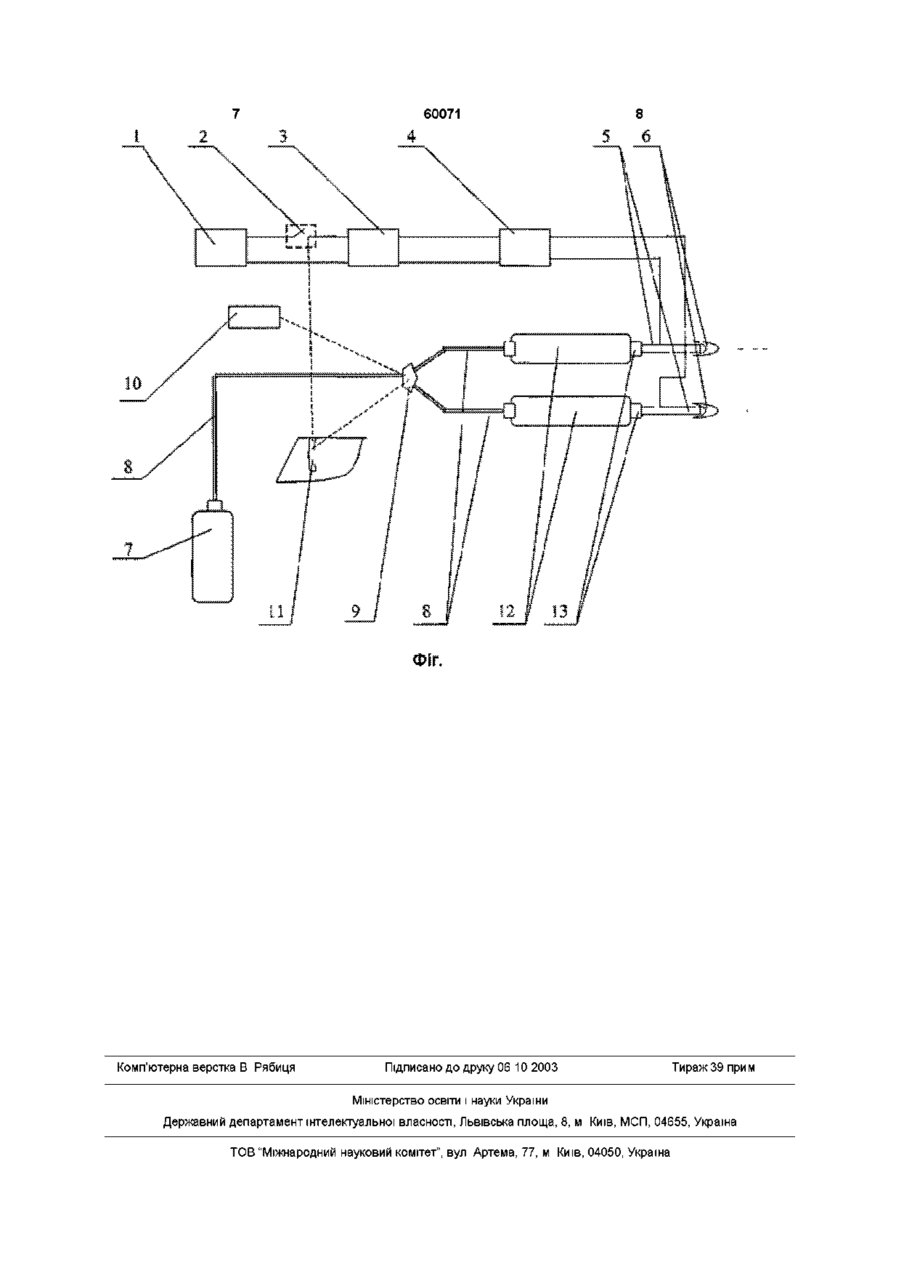

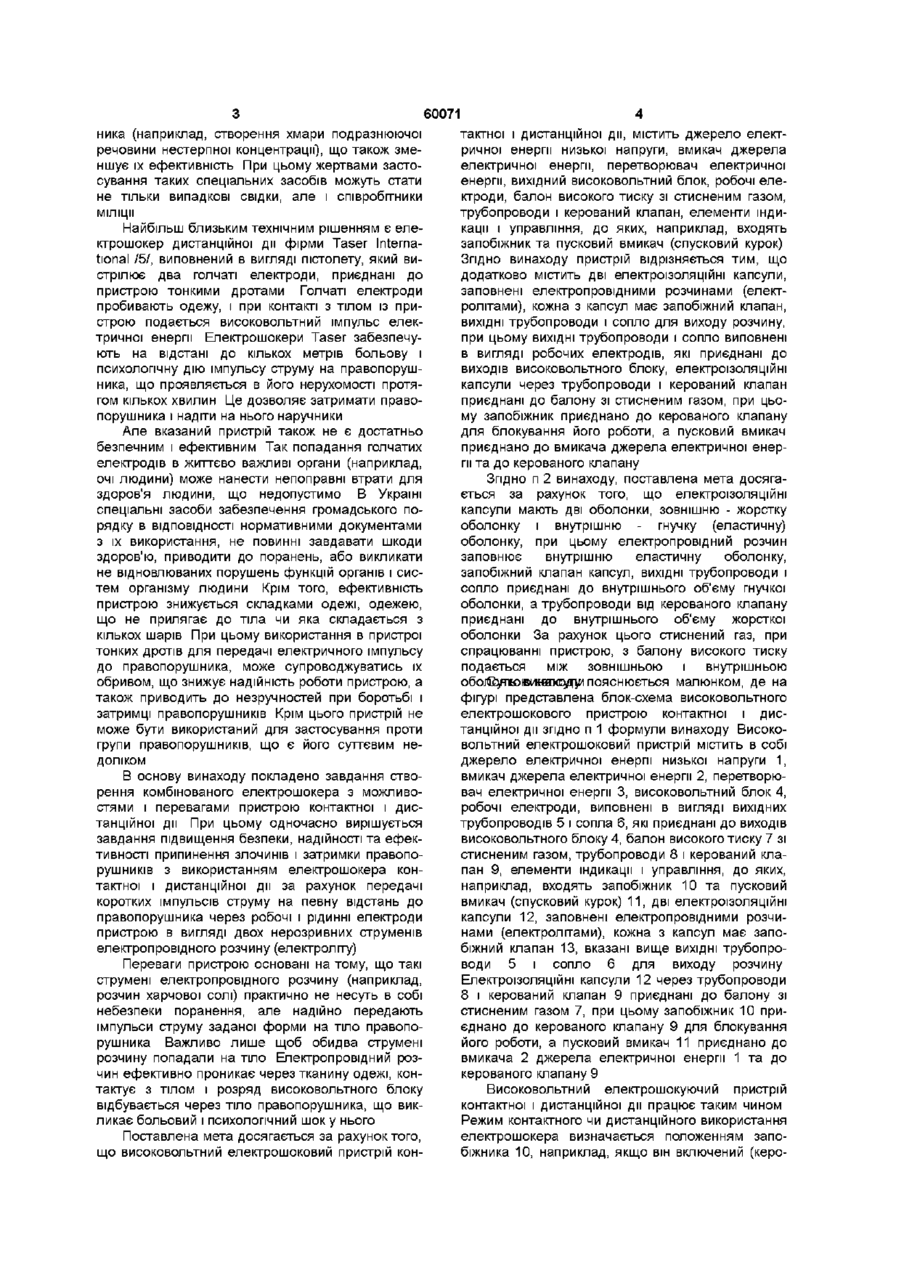

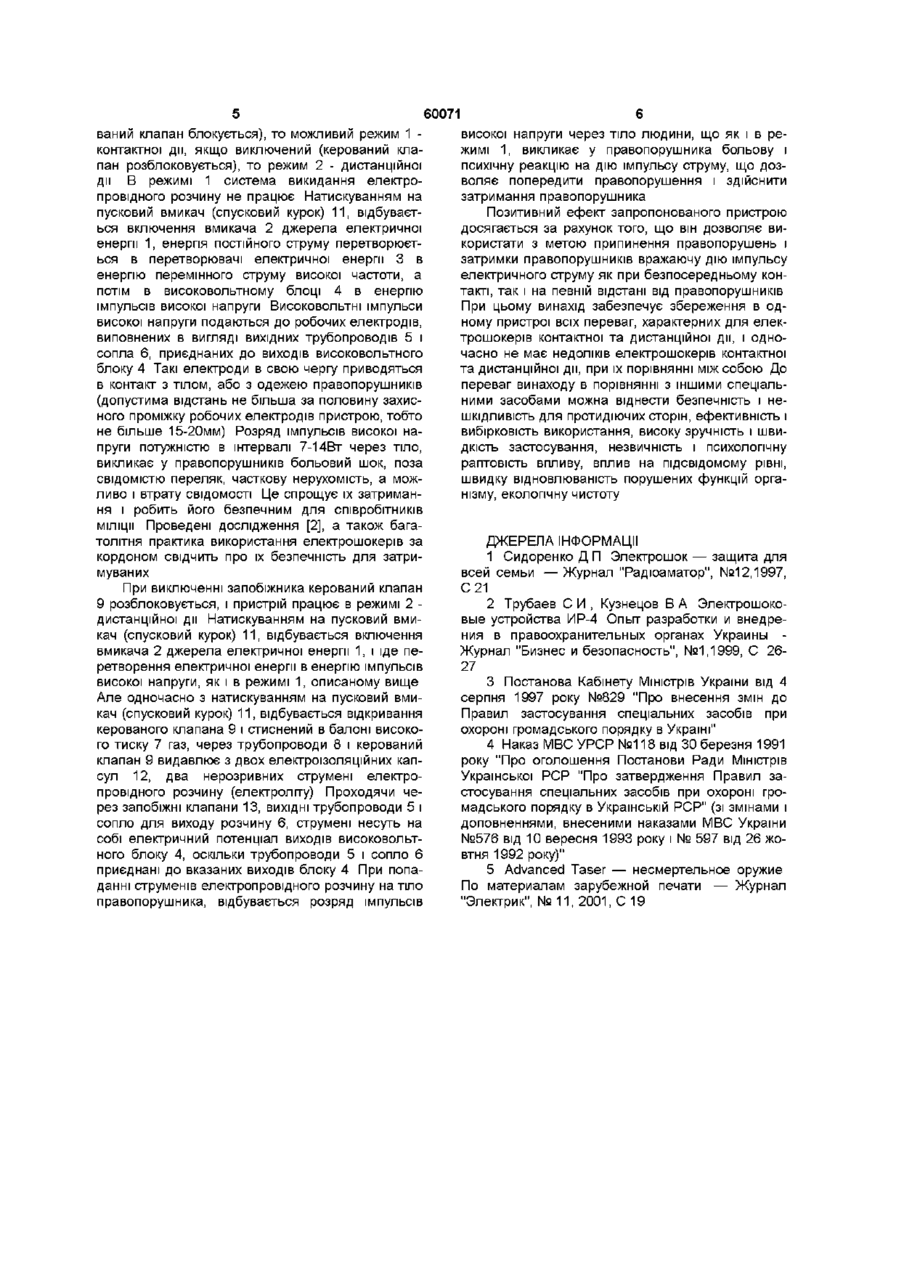

1 Високовольтний електрошоковий пристрій контактної і дистанційної дії, який містить джерело електричної енергії низької напруги, вмикач джерела електричної енергії, перетворювач електричної енергії, вихідний високовольтний блок, робочі електроди, балон високого тиску зі стисненим газом, трубопроводи і керований клапан, елементи індикації і управління, до яких, наприклад, входять запобіжник та пусковий вмикач (спусковий курок), який відрізняється тим, що пристрій додатково містить дві електроізоляційні капсули, заповнені електропровідними розчинами (електролітами), кожна з капсул має запобіжний клапан, ВИХІДНІ трубопроводи і сопло для виходу розчину, при цьому ВИХІДНІ трубопроводи і сопло виконані у вигляді робочих електродів, які приєднані до виходів високовольтного блока, електроізоляційні капсули через трубопроводи і керований клапан приєднані до балона зі стисненим газом, при цьому запобіжник приєднано до керованого клапана для блокування його роботи, а пусковий вмикач приєднано до вмикача джерела електричної енергії та до керованого клапана 2 Пристрій за п 1, який відрізняється тим, що електроізоляційні капсули мають дві оболонки, зовнішню - жорстку оболонку і внутрішню - гнучку (еластичну) оболонку, при цьому внутрішня еластична оболонка заповнена електропровідним розчином, запобіжний клапан капсул, ВИХІДНІ трубопроводи і сопло приєднані до внутрішнього об'єму гнучкої оболонки, а трубопроводи від керованого клапана приєднані до внутрішнього об'єму жорсткої оболонки Винахід відноситься до високовольтної імпульсної техніки і може бути використано як засіб спеціальної техніки органів внутрішніх справ, а саме для безпосереднього і дистанційного впливу на правопорушників, з метою припинення правопорушень і затримки правопорушників захисного проміжку робочих електродів пристрою (тобто більших 15-20мм), що є їх суттєвим недоліком Звичайно для дистанційного впливу на правопорушників при забезпеченні громадського правопорядку використовуються аерозольні упаковки з подразнюючими речовинами, пістолети і револьвери з гумовими кулями, газова зброя (пістолети і револьвери ), ручні і відстрілювані гранати з подразнюючими речовинами /4/ Такі засоби не є ефективними на відстанях від десятків сантиметрів до кількох метрів, а такі з них як газова зброя і гумові кулі на вказаних відстанях взагалі заборонені до застосування Ці засоби в багатьох випадках також не є безпечними для правопорушників і оточуючих і не є ефективними для виконання завдань затримки правопорушників, оскільки часто є для правопорушників психологічно звичними Вони також не мають достатньої швидкості дії, оскільки потребують певного часу після приведення в дію для прояву вражаючого фактору на правопоруш ВІДОМІ ВИСОКОВОЛЬТНІ електрошокові пристрої контактної дм/1,2/ (дозволені до використання в МВС України /3/) - генератори імпульсів струму, які мають уражаючу больову і психологічну дію на людину При цьому рівень створюваних імпульсів напруги досягає 40-200кВ, а потужність імпульсу знаходиться в інтервалі до ЮВт Недоліком відомих електрошокерів є необхідність практично безпосереднього контакту пристрою з правопорушником, що не завжди можливо в умовах затримання правопорушників, а також не достатньо забезпечує безпеку співробітників МІЛІЦІЇ, і не гарантує ефективне виконання завдань затримки правопорушників Такі електрошокери не можуть використовуватись на відстанях більших за половину О о (О 60071 тактної і дистанційної дії, містить джерело електричної енергії низької напруги, вмикач джерела електричної енергії, перетворювач електричної енергії, вихідний високовольтний блок, робочі електроди, балон високого тиску зі стисненим газом, МІЛІЦІЇ трубопроводи і керований клапан, елементи індикації і управління, до яких, наприклад, входять Найбільш близьким технічним рішенням є елезапобіжник та пусковий вмикач (спусковий курок) ктрошокер дистанційної дії фірми Taser InternaЗгідно винаходу пристрій відрізняється тим, що tional /5/, виповнений в вигляді пістолету, який видодатково містить дві електроізоляційні капсули, стрілює два голчаті електроди, приєднані до заповнені електропровідними розчинами (електпристрою тонкими дротами Голчаті електроди ролітами), кожна з капсул має запобіжний клапан, пробивають одежу, і при контакті з тілом із приВИХІДНІ трубопроводи і сопло для виходу розчину, строю подається високовольтний імпульс елекпри цьому ВИХІДНІ трубопроводи і сопло виповнені тричної енергії Електрошокери Taser забезпечув вигляді робочих електродів, які приєднані до ють на відстані до кількох метрів больову і виходів високовольтного блоку, електроізоляційні психологічну дію імпульсу струму на правопорушкапсули через трубопроводи і керований клапан ника, що проявляється в його нерухомості протяприєднані до балону зі стисненим газом, при цьогом кількох хвилин Це дозволяє затримати правому запобіжник приєднано до керованого клапану порушника і надіти на нього наручники для блокування його роботи, а пусковий вмикач Але вказаний пристрій також не є достатньо приєднано до вмикача джерела електричної енербезпечним і ефективним Так попадання голчатих гії та до керованого клапану електродів в життєво важливі органи (наприклад, очі людини) може нанести непоправні втрати для Згідно П 2 винаходу, поставлена мета досягаздоров'я людини, що недопустимо В Україні ється за рахунок того, що електроізоляційні спеціальні засоби забезпечення громадського покапсули мають дві оболонки, зовнішню - жорстку рядку в ВІДПОВІДНОСТІ нормативними документами оболонку і внутрішню - гнучку (еластичну) з їх використання, не повинні завдавати шкоди оболонку, при цьому електропровідний розчин здоров'ю, приводити до поранень, або викликати заповнює внутрішню еластичну оболонку, не відновлюваних порушень функцій органів і сисзапобіжний клапан капсул, ВИХІДНІ трубопроводи і тем організму людини Крім того, ефективність сопло приєднані до внутрішнього об'єму гнучкої пристрою знижується складками одежі, одежею, оболонки, а трубопроводи від керованого клапану що не прилягає до тіла чи яка складається з приєднані до внутрішнього об'єму жорсткої кількох шарів При цьому використання в пристрої оболонки За рахунок цього стиснений газ, при тонких дротів для передачі електричного імпульсу спрацюванні пристрою, з балону високого тиску до правопорушника, може супроводжуватись їх подається між зовнішньою і внутрішньою обривом, що знижує надійність роботи пристрою, а обо!Щп\ютмшк£щуА пояснюється малюнком, де на також приводить до незручностей при боротьбі і фігурі представлена блок-схема високовольтного затримці правопорушників Крім цього пристрій не ел е ктро шокового пристрою контактної і дисможе бути використаний для застосування проти танційної дії згідно п 1 формули винаходу Високогрупи правопорушників, що є його суттєвим невольтний електрошоковий пристрій містить в собі доліком джерело електричної енергії низької напруги 1, вмикач джерела електричної енергії 2, перетворюВ основу винаходу покладено завдання ствовач електричної енергії 3, високовольтний блок 4, рення комбінованого електрошокера з можливоробочі електроди, виповнені в вигляді вихідних стями і перевагами пристрою контактної і диструбопроводів 5 і сопла 6, які приєднані до виходів танційної дм При цьому одночасно вирішується високовольтного блоку 4, балон високого тиску 7 зі завдання підвищення безпеки, надійності та ефекстисненим газом, трубопроводи 8 і керований клативності припинення злочинів і затримки правопопан 9, елементи індикації і управління, до яких, рушників з використанням електрошокера коннаприклад, входять запобіжник 10 та пусковий тактної і дистанційної дії за рахунок передачі вмикач (спусковий курок) 11, дві електроізоляційні коротких імпульсів струму на певну відстань до капсули 12, заповнені електропровідними розчиправопорушника через робочі і рідинні електроди нами (електролітами), кожна з капсул має запопристрою в вигляді двох нерозривних струменів біжний клапан 13, вказані вище ВИХІДНІ трубопроелектропровідного розчину (електроліту) води 5 і сопло 6 для виходу розчину Переваги пристрою основані на тому, що такі Електроізоляційні капсули 12 через трубопроводи струмені електропровідного розчину (наприклад, 8 і керований клапан 9 приєднані до балону зі розчин харчової солі) практично не несуть в собі стисненим газом 7, при цьому запобіжник 10 принебезпеки поранення, але надійно передають єднано до керованого клапану 9 для блокування імпульси струму заданої форми на тіло правопойого роботи, а пусковий вмикач 11 приєднано до рушника Важливо лише щоб обидва струмені вмикача 2 джерела електричної енергії 1 та до розчину попадали на тіло Електропровідний розкерованого клапану 9 чин ефективно проникає через тканину одежі, контактує з тілом і розряд високовольтного блоку Високовольтний електрошокуючий пристрій відбувається через тіло правопорушника, що викконтактної і дистанційної дії працює таким чином ликає больовий і психологічний шок у нього Режим контактного чи дистанційного використання електрошокера визначається положенням запоПоставлена мета досягається за рахунок того, біжника 10, наприклад, якщо він включений (керощо високовольтний електрошоковий пристрій конника (наприклад, створення хмари подразнюючої речовини нестерпної концентрації), що також зменшує їх ефективність При цьому жертвами застосування таких спеціальних засобів можуть стати не тільки випадкові свідки, але і співробітники 60071 ваний клапан блокується), то можливий режим 1 контактної дм, якщо виключений (керований клапан розблоковується), то режим 2 - дистанційної дм В режимі 1 система викидання електропровідного розчину не працює Натискуванням на пусковий вмикач (спусковий курок) 11, відбувається включення вмикача 2 джерела електричної енергії 1, енергія постійного струму перетворюється в перетворювачі електричної енергії 3 в енергію перемінного струму високої частоти, а потім в високовольтному блоці 4 в енергію імпульсів високої напруги Високовольтні імпульси високої напруги подаються до робочих електродів, виповнених в вигляді вихідних трубопроводів 5 і сопла 6, приєднаних до виходів високовольтного блоку 4 Такі електроди в свою чергу приводяться в контакт з тілом, або з одежею правопорушників (допустима відстань не більша за половину захисного проміжку робочих електродів пристрою, тобто не більше 15-20мм) Розряд імпульсів високої напруги потужністю в інтервалі 7-14Вт через тіло, викликає у правопорушників больовий шок, поза СВІДОМІСТЮ переляк, часткову нерухомість, а можливо і втрату СВІДОМОСТІ Це спрощує їх затримання і робить його безпечним для співробітників МІЛІЦІЇ Проведені дослідження [2], а також багатолітня практика використання електрошокерів за кордоном свідчить про їх безпечність для затримуваних При виключенні запобіжника керований клапан 9 розблоковується, і пристрій працює в режимі 2 дистанційної дії Натискуванням на пусковий вмикач (спусковий курок) 11, відбувається включення вмикача 2 джерела електричної енергії 1, і іде перетворення електричної енергії в енергію імпульсів високої напруги, як і в режимі 1, описаному вище Але одночасно з натискуванням на пусковий вмикач (спусковий курок) 11, відбувається відкривання керованого клапана 9 і стиснений в балоні високого тиску 7 газ, через трубопроводи 8 і керований клапан 9 видавлює з двох електроізоляційних капсул 12, два нерозривних струмені електропровідного розчину (електроліту) Проходячи через запобіжні клапани 13, ВИХІДНІ трубопроводи 5 і сопло для виходу розчину 6, струмені несуть на собі електричний потенціал виходів високовольтного блоку 4, оскільки трубопроводи 5 і сопло 6 приєднані до вказаних виходів блоку 4 При попаданні струменів електропровідного розчину на тіло правопорушника, відбувається розряд імпульсів високої напруги через тіло людини, що як і в режимі 1, викликає у правопорушника больову і психічну реакцію на дію імпульсу струму, що дозволяє попередити правопорушення і здійснити затримання правопорушника Позитивний ефект запропонованого пристрою досягається за рахунок того, що він дозволяє використати з метою припинення правопорушень і затримки правопорушників вражаючу дію імпульсу електричного струму як при безпосередньому контакті, так і на певній відстані від правопорушників При цьому винахід забезпечує збереження в одному пристрої всіх переваг, характерних для електрошокерів контактної та дистанційної дії, і одночасно не має недоліків електрошокерів контактної та дистанційної дм, при їх порівнянні між собою До переваг винаходу в порівнянні з іншими спеціальними засобами можна віднести безпечність і нешкідливість для протидіючих сторін, ефективність і вибірковість використання, високу зручність і швидкість застосування, незвичність і психологічну раптовість впливу, вплив на підсвідомому рівні, швидку відновлюваність порушених функцій організму, екологічну чистоту ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Сидоренко Д П Электрошок — защита для всей семьи —Журнал "Радіоаматор", №12,1997, С 21 2 Трубаев С И , Кузнецов В А Электрошоковые устройства ИР-4 Опыт разработки и внедрения в правоохранительных органах Украины Журнал "Бизнес и безопасность", №1,1999, С 2627 3 Постанова Кабінету Міністрів України від 4 серпня 1997 року №829 "Про внесення змін до Правил застосування спеціальних засобів при охороні громадського порядку в Україні" 4 Наказ МВС УРСР №118 від ЗО березня 1991 року "Про оголошення Постанови Ради Міністрів Української РСР "Про затвердження Правил застосування спеціальних засобів при охороні громадського порядку в Українській РСР" (зі змінами і доповненнями, внесеними наказами МВС України №576 від 10 вересня 1993 року і № 597 від 26 жовтня 1992 року)" 5 Advanced Taser — несмертельное оружие По материалам зарубежной печати — Журнал "Электрик", № 11, 2001, С 19 60071 Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
