Секційний кабельний барабан

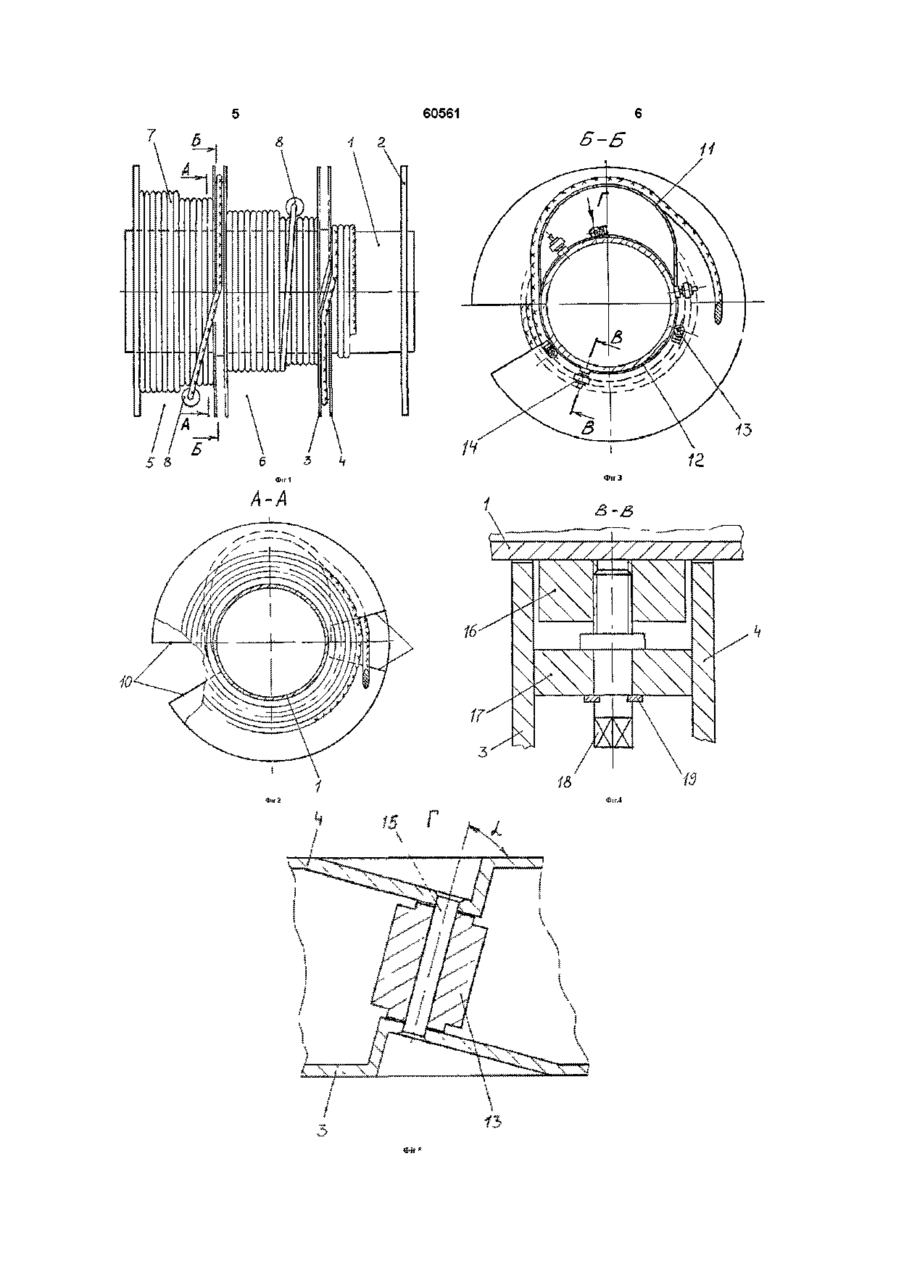

1 Секційний кабельний барабан, що містить циліндричну обичайку, кінцеві реборди, установлені з можливістю їхнього переміщення по обичайці, розділювальні реборди, який відрізняється тим, що розділювальні реборди виконані у вигляді двох жорстко з'єднаних між собою дисків, розташованих один відносно іншого на відстані, що перевищує діаметр кабеля, який намотується, і ма ють прорізи для входу і виходу кабеля, а між дисками жорстко установлені опорні елементи для кабеля, що утворюють плавний перехід від периферії дисків до обичайки 2 Пристрій за п 1, який відрізняється тим, що в прорізах для виходу кабеля виконані скоси у вигляді листових пластин, що з'єднують одну з крайок прорізу з протилежним диском 3 Пристрій за пп 1 і 2, який відрізняється тим, що розділювальні реборди обладнані вільно обертними роликами, що контактують з обичайкою барабана, при цьому осі роликів розташовані під кутом менше 90° до осі барабана 4 Пристрій за пп 1, 2, 3, який відрізняється тим, що на обичайці між дисками розділювальної реборди установлені гвинтові затискачі Винахід відноситься до галузі машинобудування, а саме, до пристроїв для зберігання та намотування кабелів Відома конструкція барабана для багатошарового намотування каната, що містить циліндричну обечайку, упорне кільце та реборди, насаджені на обечайку, вільно і жорстко зв'язані з протилежними відносно один одного торцями упорних кілець, ІНШІ торці яких закріплені на обечайці [Авторське свідоцтво СРСР №512279, МПК В66Д1/30, публ 1976р] Недоліком названої конструкції є неможливість здійснювати упорядковане укладання відрізків кабеля з'єднаних між собою муфтами і тому не дозволяє забезпечити необхідну ДОВГОВІЧНІСТЬ кабеля у зв'язку з пошкодженням його муфтами під час укладання їх у товщі намотаного кабеля, крім того, при значних розмірах барабана, розрахованого на велику кабелемісткість, переміщення реборд по циліндричній обечайці дуже важке Найближчим аналогом є барабан для багатошарової намотки гумових стрічок, що включає циліндричну обечайку з ребордами, розділювальні реборди, установлені з можливістю переміщення по обечайці і з фіксацією їхнього положення за допомогою стрічки, що намотується - прототип [Авторське свідоцтво СРСР №867865, МПК В66Д1/30, публ 1981 р ] Недоліком такої конструкції є неможливість упорядкованого намотування кабеля, що складається з кусків, з'єднаних муфтами в секції барабана Муфти під час намотування розташовуються у товщі намотаного кабеля, порушуючи упорядковане укладання і пошкоджуючи кабель, тобто не забезпечується достатня ДОВГОВІЧНІСТЬ кабеля під час його намотування і змотування з барабана В основу винаходу поставлена задача підвищення ДОВГОВІЧНОСТІ кабеля з муфтами що намотується на барабан Для вирішення поставленої задачі пропонується секційний кабельний барабан, що включає циліндричну обечайку, кінцеві реборди, установлені з можливістю їхньою переміщення по обечайці, і розділювальні реборди, які виконані у вигляді двох жорстко з'єднаних між собою дисків, розташованих один відносно іншого на відстані, що перевищує діаметр кабеля, який намотується і мають прорізи для входу і виходу кабеля, а між дис (О ю о (О 60561 ками жорстко установлені опорні елементи для кабеля, що утворюють плавний перехід від периферії дисків до обечайки, крім того у прорізах для виходу кабеля виконані скоси у вигляді листових пластин, що з'єднують одну з крайок прорізу з протилежним диском, а розділювальні реборди обладнані вільно обертними роликами, що контактують з обечайкою барабана, при цьому осі роликів розташовані під кутом менше 90° до осі барабана, і на обечайці між дисками розділювальної реборди установлені гвинтові затискачі Загальні з прототипом такі ознаки наявність циліндричної обечайки, кінцевих і розділювальних реборд ВІДМІННИМИ ВІД прототипу є такі ознаки 1) розділювальні реборди виконані у вигляді двох жорстко з'єднаних між собою дисків, 2) між дисками жорстко установлені опорні елементи для кабеля, що утворюють плавний перехід від периферії дисків до обечайки, 3) у прорізах для виходу кабеля виконані скоси у вигляді листових пластин, що з'єднують одну з крайок прорізу з протилежним диском, 4) розділювальні реборди обладнані вільно обертними роликами, осі яких розташовані під кутом менше 90° до осі барабана, 5) на обечайці між дисками розділювальної реборди установлені гвинтові затискачі При упровадженні винаходу досягаються нові технічні результати у зв'язку з тим, що розділювальні реборди секційного кабельного барабана виконані у вигляді двох жорстко з'єднаних між собою дисків з прорізами появляється можливість упорядкованого намотування на барабан кабеля, що складається з кусків, з'єднаних муфтами Таким чином досягається задача підвищення ДОВГОВІЧНОСТІ кабеля з муфтами, що намотується на барабан Суть винаходу ілюструється графічними матеріалами, де на фіг 1 зображений секційній кабельний барабан - загальний вигляд, на фіг 2 - розріз по корпусу барабана, на фіг 3 - розріз по ребордах барабана, на фіг 4 - розріз по гвинтовому затискачі, на фіг 5 - розріз по ролику Секційний кабельний барабан містить циліндричну обечайку 1 із кінцевими ребордами 2, розділювальні реборди, утворені дисками 3 і 4, жорстко з'єднаними між собою кільцем 12 і опорною поверхнею 11 Розділювальні реборди утворюють секції 5 і 6 На розділювальних ребордах установлені гвинтові затискачі, що складаються з гвинта 18, установленого в перемичці 17 і притискового башмака 16, а також ролики 13 на осях 15 розташованих під кутом до пластин 3 і 4 Пластина 4 має вхідний проріз 9, а пластина 3- вихідний 10 У секціях барабана укладений кабель 7, що складається з відрізків, з'єднаних між собою муфтами 8 Упорядковане укладення відрізків кабеля, з'єднаних між собою муфтами в секціях барабана виконується так Після багатошарового укладення відрізка кабеля 7 у секцію 5 на верхньому шарі намотки розташовується з'єднувальна муфта 8, а кабель під час обертання барабана направляється до розділювальної реборди і вводиться у вхідний проріз 9 пластини 3 і при подальшому обертанні барабана по опорній поверхні 11 опускається до обечайки барабана 1 і виводиться через вихідний проріз 10 пластини 4 у секцію 6 Після цього виконується намотування кабеля на обечайку барабана 1 і в секції б починаючи з першого шару Далі намотування кабеля 7 і перехід його в ІНШІ секції здійснюється аналогічно Таким чином усі з'єднувальні муфти розташовуються на ЗОВНІШНІХ шарах кабеля у кожній секції, чим і забезпечується упорядкована намотка кабеля Для фіксації розділювальної реборди на обечайці 1 барабана башмак 16 притискається до неї гвинтом 18 При необхідності пересунути розділювальну реборду, змінивши тим самим МІСТКІСТЬ секції, башмак 16 відводять гвинтом 18 від обечайки 1, у результаті чого виявляється, що розділювальна реборда опирається на обечайку 1 через ролики 13 Потім розділювальну реборду обертають У зв'язку з тим, що осі роликів 13 установлені під кутом до пластин 3 і 4, ролики 13 при обертанні розділювальної реборди будуть котитися по обечайці по гвинтовій лінії, переміщуючи при цьому розділювальну реборду уздовж обечайки 1 барабана Отримавши необхідний розмір секції, обертання розділювальної реборди припиняють і фіксують її положення, притискаючи башмаки 16 гвинтами 18 до обечайки 1 Таким чином запропонована конструкція секційного кабельного барабана забезпечує упорядковане укладання відрізків кабеля, з'єднаних між собою муфтами, а також є можливість осьового переміщення з'єднувальних реборд по барабану, що збільшує ДОВГОВІЧНІСТЬ кабеля при експлуатації 60561 I 5 Б-6 60561 Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
