Пристрій для намотування кабеля

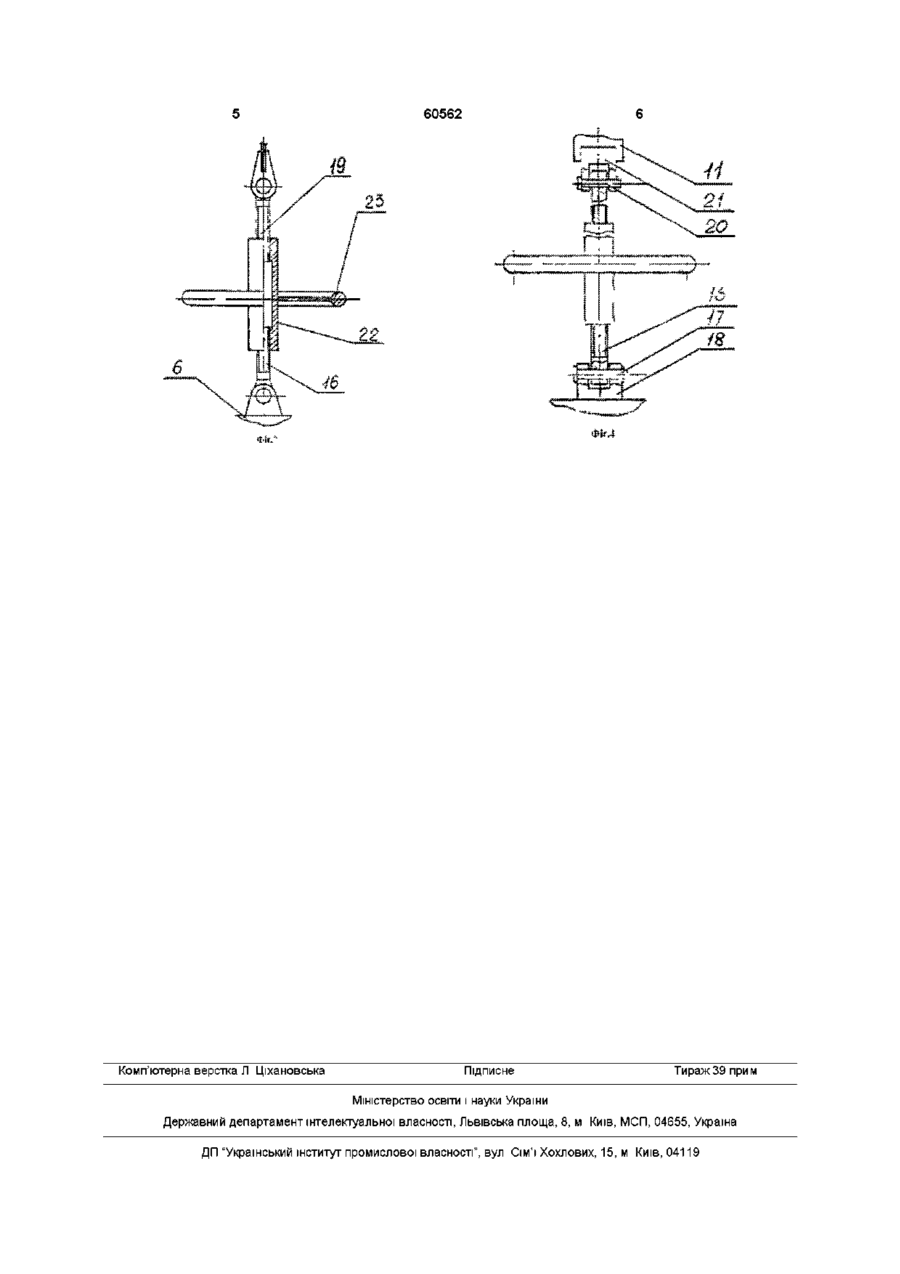

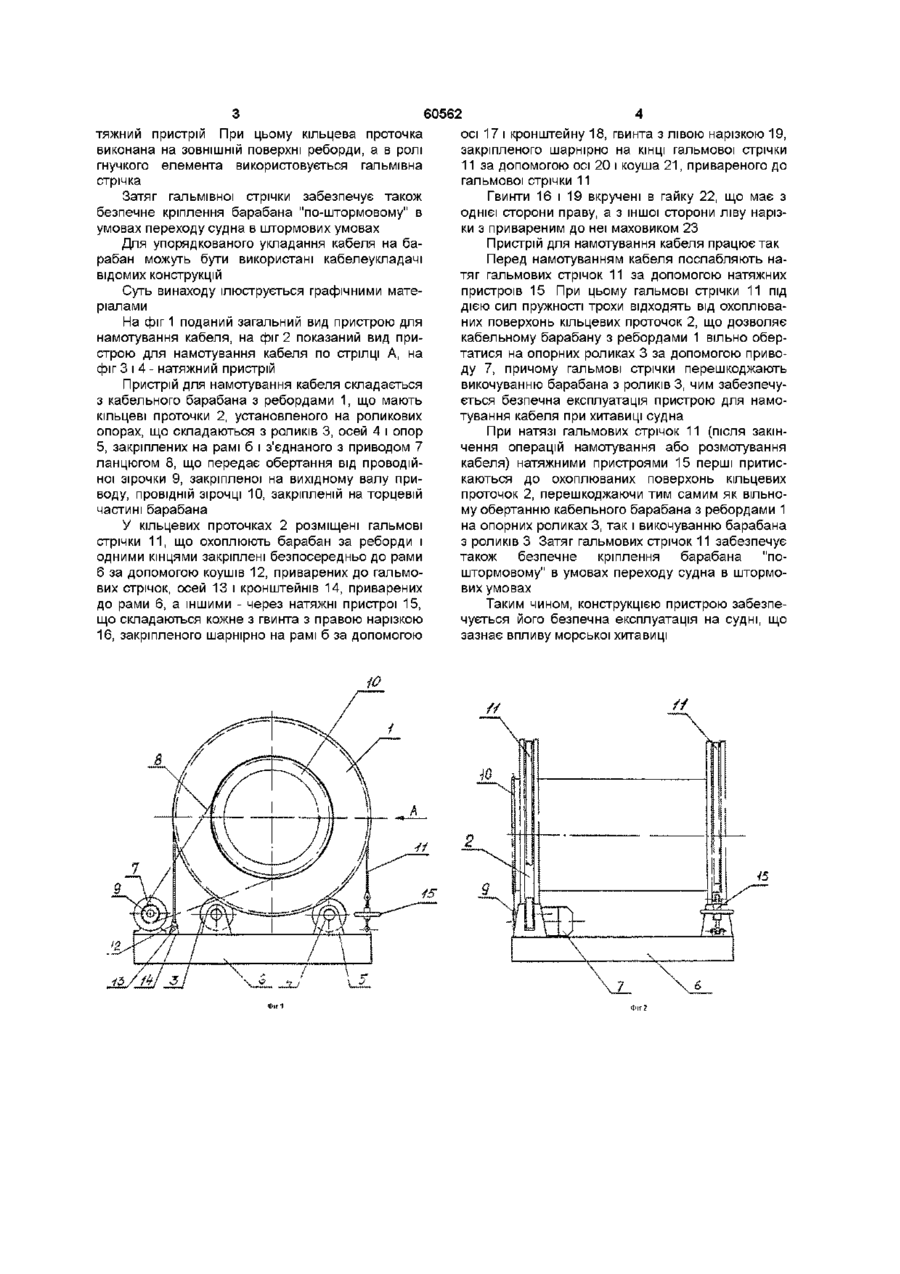

1 Пристрій для намотування кабеля, що містить барабан з ребордами, раму і роликові опори, який відрізняється тим, що барабан виконаний з кільцевою проточкою, СПІВВІСНОЮ осі обертання барабана, а сам пристрій обладнаний гнучким елементом, що охоплює кільцеву проточку, один кінець якого закріплений безпосередньо на рамі, а інший - через натяжний пристрій 2 Пристрій за п 1 , який відрізняється тим, що кільцева проточка виконана на ЗОВНІШНІЙ поверхні реборди 3 Пристрій за пп 1 і 2, який відрізняється тим, що як гнучкий елемент використана гальмова стрічка Винахід належить до галузі машинобудування і може бути використаний на дослідницьких, бурових, видобувних суднах для зберігання і спуску кабеля до занурених споживачів, підняття його на поверхню Найбільш ефективно пристрій може бути використаний на суднах для видобутку корисних копалин із дна океану на великих глибинах Відомо пристрій для намотування кабеля, що містить барабан, раму із стояками, на яких установлені ПІДШИПНИКОВІ вузли барабана (Авторське свідоцтво ЧРСР №259969 Н02С1/18 1989р) Недоліком даного пристрою є великі габарити в плані по осі барабана, що є наслідком розміщення підшипникових вузлів у стояках, розташованих з боку торців барабана Цей недолік посилюється із збільшенням глибини, на яку спускається кабель і, ВІДПОВІДНО, маси намотаного на барабан кабеля, яка може досягати десятків тонн, що веде до збільшення габаритів підшипникових вузлів і всього пристрою в цілому На судні, що має, як правило, обмежені площі для розміщення обладнання експлуатація одного, а тим більше декількох подібних пристроїв дуже важка Згідно усіх вищеперерахованих причин даний пристрій для намотування кабеля не може бути використаний на суднах Найбільш близьким технічним рішенням є пристрій для розмотування і намотування кабеля на барабан (Авторське свідоцтво СРСР №11793, Н02С1/18, 1989р), що включає стояки з опорними роликами, кабельний барабан, станину з напрямниками, виштовхувальний механізм і привід Кабельний барабан своїми ребордами вільно лежить на роликах, які приводяться в обертання від приводу Відсутність стояків під підшипники барабана з його торців і розміщення роликів під ребордами барабана забезпечує у порівнянні з вищеописаним пристроєм істотне зменшення габаритів пристрою в плані Недоліком такої конструкції є відсутність фіксації кабельного барабана від можливого викочування з роликів під час роботи пристрою на судні в умовах хитавиці, що може призвести до аварії із серйозними наслідками (травми персоналу, пошкодження навколишнього обладнання і самого судна) В основу винаходу поставлена задача підвищення безпеки експлуатації пристрою для намотування кабеля на судах Для вирішення поставленої задачі пропонується пристрій для намотування кабеля, що містить барабан з ребордами, раму і роликові опори При цьому барабан виконаний з кільцевою проточкою, СПІВВІСНОЮ осі обертання барабана, а сам пристрій обладнаний гнучким елементом, що охоплює кільцеву проточку, один кінець якого закріплений безпосередньо на рамі, а інший - через на (О ю о (О тяжний пристрій При цьому кільцева проточка виконана на ЗОВНІШНІЙ поверхні реборди, а в ролі гнучкого елемента використовується гальмівна стрічка Затяг гальмівної стрічки забезпечує також безпечне кріплення барабана "по-штормовому" в умовах переходу судна в штормових умовах Для упорядкованого укладання кабеля на барабан можуть бути використані кабелеукладачі відомих конструкцій Суть винаходу ілюструється графічними матеріалами На фіг 1 поданий загальний вид пристрою для намотування кабеля, на фіг 2 показаний вид пристрою для намотування кабеля по стрілці А, на фіг 3 і 4 - натяжний пристрій Пристрій для намотування кабеля складається з кабельного барабана з ребордами 1, що мають кільцеві проточки 2, установленого на роликових опорах, що складаються з роликів 3, осей 4 і опор 5, закріплених на рамі б і з'єднаного з приводом 7 ланцюгом 8, що передає обертання від проводійноі зірочки 9, закріпленої на вихідному валу приводу, провідній зірочці 10, закріпленій на торцевій частині барабана У кільцевих проточках 2 розміщені гальмові стрічки 11, що охоплюють барабан за реборди і одними кінцями закріплені безпосередньо до рами 6 за допомогою коушів 12, приварених до гальмових стрічок, осей 13 і кронштейнів 14, приварених до рами 6, а іншими - через натяжні пристрої 15, що складаються кожне з гвинта з правою нарізкою 16, закріпленого шарнірно на рамі б за допомогою 60562 осі 17 і кронштейну 18, гвинта з лівою нарізкою 19, закріпленого шарнірно на КІНЦІ гальмової стрічки 11 за допомогою осі 20 і коуша 21, привареного до гальмової стрічки 11 Гвинти 16 і 19 вкручені в гайку 22, що має з однієї сторони праву, а з іншої сторони ліву нарізки з привареним до неї маховиком 23 Пристрій для намотування кабеля працює так Перед намотуванням кабеля послабляють натяг гальмових стрічок 11 за допомогою натяжних пристроїв 15 При цьому гальмові стрічки 11 під дією сил пружності трохи відходять від охоплюваних поверхонь кільцевих проточок 2, що дозволяє кабельному барабану з ребордами 1 вільно обертатися на опорних роликах 3 за допомогою приводу 7, причому гальмові стрічки перешкоджають викочуванню барабана з роликів 3, чим забезпечується безпечна експлуатація пристрою для намотування кабеля при хитавиці судна При натязі гальмових стрічок 11 (після закінчення операцій намотування або розмотування кабеля) натяжними пристроями 15 перші притискаються до охоплюваних поверхонь кільцевих проточок 2, перешкоджаючи тим самим як вільному обертанню кабельного барабана з ребордами 1 на опорних роликах 3, так і викочуванню барабана з роликів 3 Затяг гальмових стрічок 11 забезпечує також безпечне кріплення барабана "поштормовому" в умовах переходу судна в штормових умовах Таким чином, конструкцією пристрою забезпечується його безпечна експлуатація на судні, що зазнає впливу морської хитавиці 60562 Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
