Спосіб керування працею проточного водонагрівача

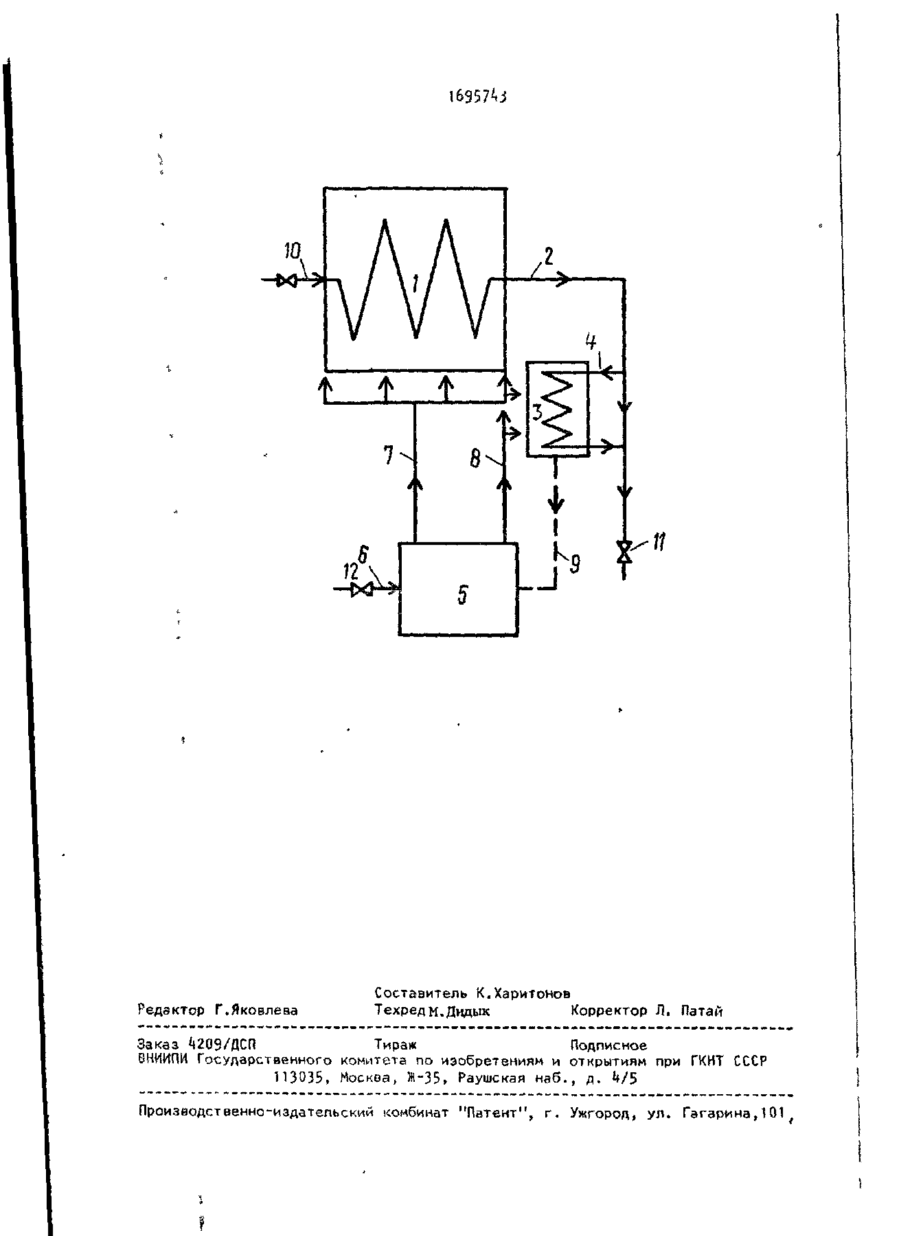

ДЛЯ ГЛУЖП-ІЮІО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУВЛИН С \ \j U (Ш I * (51)5 1/10 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ тнт есер ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (21) '4155579/06 U2J 03.12.86 171) Одесский инженерно-строительный институт (72J В.В.Витюков и М.М.Полунин 153) 69ЬЛ-5(ОЄ8.8) 156) Авторское свидетельство СССР W 1328643, кл. F 24 Н 1/10, 19«5(5*0 СПОСОБ УПРАВЛЕНИЯ РАБОТОЙ ПРОТОЧНОГО ВОДОНАГРЕВАТЕЛЯ (57) Способ управления работой проточного водонагревателя {&) предусматривает обогрев управляющего органа, выполненного в виде теплообменника (Т) частью энергоносители (ЭН) в обвод исполнительного механизма (ИМ) и охлаждение частью энергопотребителя (ЭП) с выработкой сигнала, управляющего подачей ЭН к В. Цель изобретения - повышение надежности защиты В от перегрева. Для этого Т дополнительно обогревают частью ЭН, направ- ' , ляемого к В после срабатывания ИМ, а на охлаждение Т указанную часть ЭП подают после предварительного нагрева его в В. 1 ил. Изобретение относится к области водогрейных приборов и может быть использовано в системах управления их работой. Целью изобретения является повышение надежности защиты водонагревателя от перегрева. На чертеже изображена в качестве одного из вариантов реализации описываемого способа принципиальная схема водонагревателя с системой управления его работой. Водонагреватель содержит водогрейный теплообменник 1 с линией 2 подачи энергопотребителя (вода), индикаторный теплообменник Зс линией 4 от-" вода к нему части энергопотребителя из линии 2 и исполнительный механизм 5, управляющий подачей энергоносителя (газа) от подающей магистрали 6 в линию 7 подачи энергоносителя в теплообменник 1 и линию 8 подачи части энергоносителя к индикаторному теплообменнику 3 по командному импульсу, передаваемому от индикаторного теплообменника 3 по линии связи 9. Линия 2 подачи энергопотребителя снабжена на входе и выходе запорной арматурой 10, И соответственно, а подающая магистраль энергоносителя аналогичной арматурой 12. Способ осуществляют следующим образом. Энергопотребитель через запорную арматуру 10 подают а водогрейный теплообменник 1, а часть его общего потока подают по линии 4 в индикаторный теплообменник 3. Энергоноситель через запорную арматуру 12 подают на исполнительный механизм 5, откуда часть его по линии tt подают на индикаторный теплообменник 3. Открывают запорную арматуру 11, пропускают энергопотребитель через водогрейный теплообменник 1 и индикаторный теплообменник 3. Отбирая часть 16957^3 теплоты в индикаторном теплообменниразогрев ею индикаторного теплообменке 3, получают сигнал о падении темника 3 отсутствует, что способствует пературы в нем и по этому сигналу быстрому охлаждению энергопотребитеоткрывают проход энергоносителю через лем индикаторного теплообменника 3, исполнительный механизм 5 к водогрейи, наоборот, при закрытии запорной ному теплообменнику 1, а часть его арматуры 11 разогрев частью энергок индикаторному теплообменнику 3. носителя индикаторного теплообменника 3 существует, что способствует Если температура энергопотребителя быстрому его разогреву при отсутстпосле выхода из водогрейного тепловии охлаждения, т.е. быстрому закрыобменника 1 будет меньше установленной тию подачи энергоносителя на водовеличины (к примеру меньше Ь5°), то грейный теплообменник 1. отбора теплоты от индикаторного теплообменника 3 проходящим через него Использование описываемого спосоэнергопотребителем будет достаточно ба работы проточных еодогрейчых при15 для формирования командного импульса, боров не требует большой точности пропускающего энергоноситель на водонастройки и обеспечивает повышение грейный теплообменник (регулировка надежности и долговечности в результемпературы в данном диапазоне осущетате воздействия на формирование тепствляется вручную). лового баланса индикаторного тепло20 обменника 3 части энергоносителя, В случае повышения температуры подаваемого на водогрейный теплооб.выше установленной величины (к примеменник, и температуры энергопотребите ру больше 6 5 ) отбор теплоты от инля, выходящего из водогрейного тепдикаторного теплообменника 3 прохоІдящим энергопотребителем будет недос- 25 лообменника. таточен для выработки командного импульса , пропускающего энергоноситель Ф о р м у л а и з о б р е т е н и я на водогрейный теплообменник 1, и исполнительный механизм 5 закроет Способ управления работой проточпроход энергоносителя на водогрейный ного водонагревателя путем подачи 30 части энергоносителя в обвод исполнитеплообменник 1. тельного механизма к управляющему Также произойдет закрытие пропуска органу, выполненному в виде теплообэнергоносителя исполнительным мехаменника, обогреваемого указанной низмом 5 на водогрейный теплообменник частью энергоносителя и охлаждаемого 1 в случае закрытия запорной арматуры 11, так как отбор тепла в индика- 35 частью энёргопотребителя с выработкой сигнала, управляющего подачей торном теплообменнике 3 будет недосэнергоносителя к водонагревателю, таточен в результате прекращения циро т л и ч а ю щ и й с я тем, что, куляции энергоносителя. с целью повышения надежности защиты Закрытие произойдет тем быстрее, 40 водонагревателя от перегрева, теплочем выше температура энергопотребиобменник дополнительно обогревают теля на выходе из водогрейного тепчастью энергоносителя, направляемого лообменника 1, что существенно влияк водонагревателю после срабатывания ет на долговечную и безопасную работу. исполнительного механизма, а на охВоздействие части энергоносителя, лаждение теплообменника указанную подаваемого к водогрейному теплообчастью энергопотребителя подают после меннику 1, на индикаторный теплообіиредварителоного его нагрева в водоменник 3 выполняет роль усилителя. 'подогревателе. При открытии запорной арматуры 11 Редактор Г.Яковлева Составитель К.Харитонов Техредм.Дидык Корректор Л. Патай Заказ 4209/ДСП Тираж Подписное 6НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35> Раушская наб., д. k/Ъ Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
