Спосіб виготовлення імітатора повітряних цілей

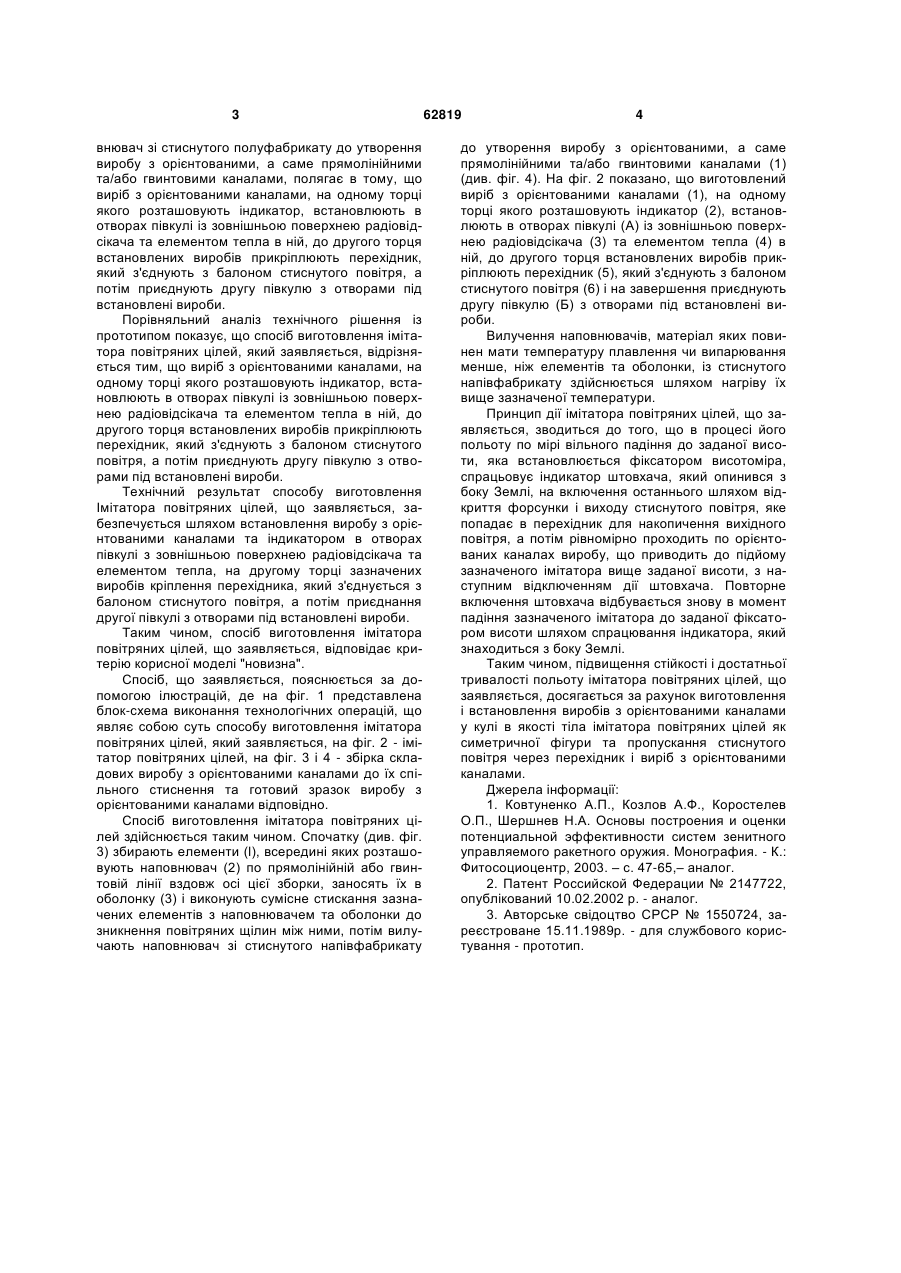

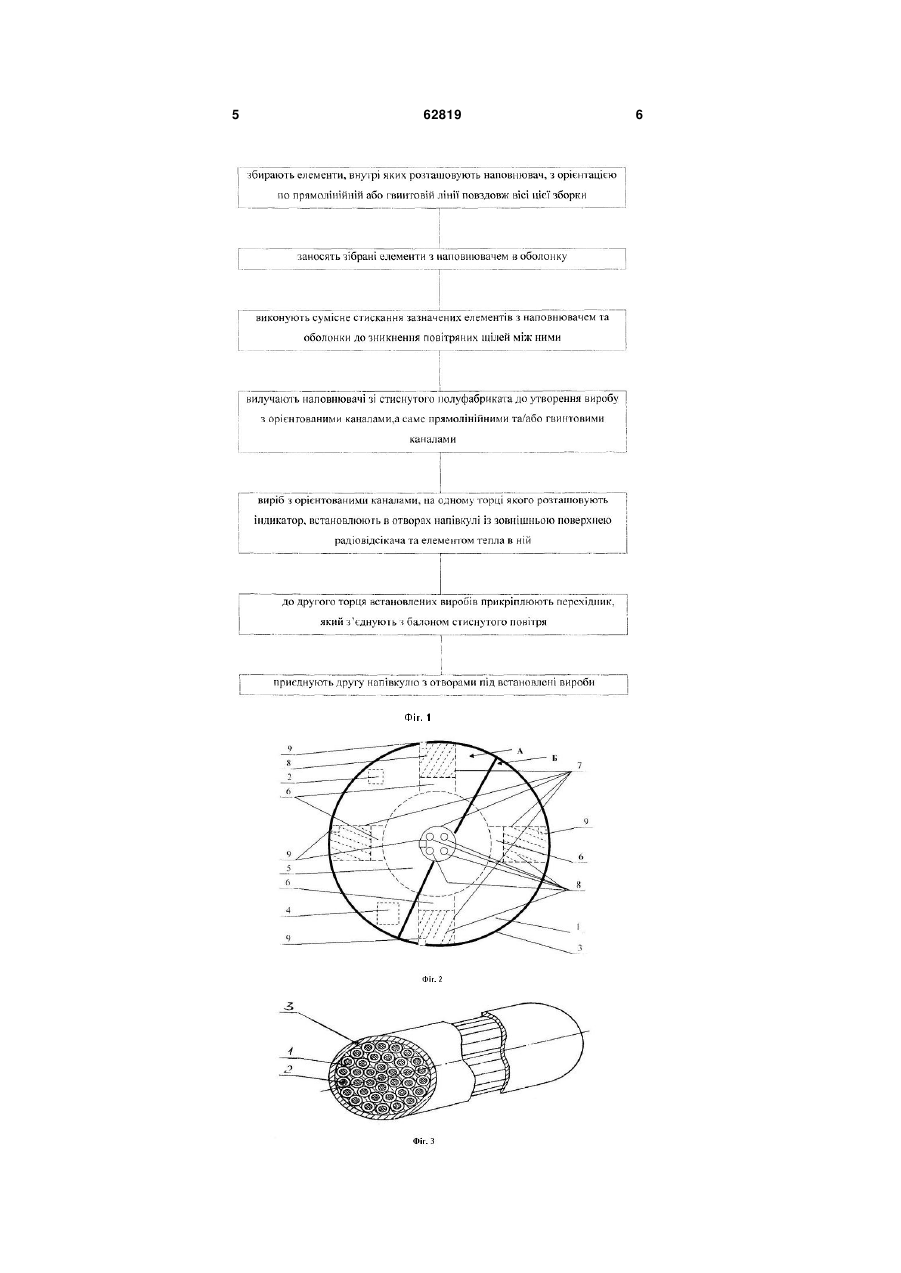

Спосіб виготовлення імітатора повітряних цілей, згідно з яким збирають елементи, всередині яких розташовують наповнювач, з орієнтацією їх по прямолінійній або гвинтовій лінії вздовж осі цієї 3 внювач зі стиснутого полуфабрикату до утворення виробу з орієнтованими, а саме прямолінійними та/або гвинтовими каналами, полягає в тому, що виріб з орієнтованими каналами, на одному торці якого розташовують індикатор, встановлюють в отворах півкулі із зовнішньою поверхнею радіовідсікача та елементом тепла в ній, до другого торця встановлених виробів прикріплюють перехідник, який з'єднують з балоном стиснутого повітря, а потім приєднують другу півкулю з отворами під встановлені вироби. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб виготовлення імітатора повітряних цілей, який заявляється, відрізняється тим, що виріб з орієнтованими каналами, на одному торці якого розташовують індикатор, встановлюють в отворах півкулі із зовнішньою поверхнею радіовідсікача та елементом тепла в ній, до другого торця встановлених виробів прикріплюють перехідник, який з'єднують з балоном стиснутого повітря, а потім приєднують другу півкулю з отворами під встановлені вироби. Технічний результат способу виготовлення Імітатора повітряних цілей, що заявляється, забезпечується шляхом встановлення виробу з орієнтованими каналами та індикатором в отворах півкулі з зовнішньою поверхнею радіовідсікача та елементом тепла, на другому торці зазначених виробів кріплення перехідника, який з'єднується з балоном стиснутого повітря, а потім приєднання другої півкулі з отворами під встановлені вироби. Таким чином, спосіб виготовлення імітатора повітряних цілей, що заявляється, відповідає критерію корисної моделі "новизна". Спосіб, що заявляється, пояснюється за допомогою ілюстрацій, де на фіг. 1 представлена блок-схема виконання технологічних операцій, що являє собою суть способу виготовлення імітатора повітряних цілей, який заявляється, на фіг. 2 - імітатор повітряних цілей, на фіг. 3 і 4 - збірка складових виробу з орієнтованими каналами до їх спільного стиснення та готовий зразок виробу з орієнтованими каналами відповідно. Спосіб виготовлення імітатора повітряних цілей здійснюється таким чином. Спочатку (див. фіг. 3) збирають елементи (l), всередині яких розташовують наповнювач (2) по прямолінійній або гвинтовій лінії вздовж осі цієї зборки, заносять їх в оболонку (3) і виконують сумісне стискання зазначених елементів з наповнювачем та оболонки до зникнення повітряних щілин між ними, потім вилучають наповнювач зі стиснутого напівфабрикату 62819 4 до утворення виробу з орієнтованими, а саме прямолінійними та/або гвинтовими каналами (1) (див. фіг. 4). На фіг. 2 показано, що виготовлений виріб з орієнтованими каналами (1), на одному торці якого розташовують індикатор (2), встановлюють в отворах півкулі (А) із зовнішньою поверхнею радіовідсікача (3) та елементом тепла (4) в ній, до другого торця встановлених виробів прикріплюють перехідник (5), який з'єднують з балоном стиснутого повітря (6) і на завершення приєднують другу півкулю (Б) з отворами під встановлені вироби. Вилучення наповнювачів, матеріал яких повинен мати температуру плавлення чи випарювання менше, ніж елементів та оболонки, із стиснутого напівфабрикату здійснюється шляхом нагріву їх вище зазначеної температури. Принцип дії імітатора повітряних цілей, що заявляється, зводиться до того, що в процесі його польоту по мірі вільного падіння до заданої висоти, яка встановлюється фіксатором висотоміра, спрацьовує індикатор штовхача, який опинився з боку Землі, на включення останнього шляхом відкриття форсунки і виходу стиснутого повітря, яке попадає в перехідник для накопичення вихідного повітря, а потім рівномірно проходить по орієнтованих каналах виробу, що приводить до підйому зазначеного імітатора вище заданої висоти, з наступним відключенням дії штовхача. Повторне включення штовхача відбувається знову в момент падіння зазначеного імітатора до заданої фіксатором висоти шляхом спрацювання індикатора, який знаходиться з боку Землі. Таким чином, підвищення стійкості і достатньої тривалості польоту імітатора повітряних цілей, що заявляється, досягається за рахунок виготовлення і встановлення виробів з орієнтованими каналами у кулі в якості тіла імітатора повітряних цілей як симетричної фігури та пропускання стиснутого повітря через перехідник і виріб з орієнтованими каналами. Джерела інформації: 1. Ковтуненко А.П., Козлов А.Ф., Коростелев О.П., Шершнев Н.А. Основы построения и оценки потенциальной эффективности систем зенитного управляемого ракетного оружия. Монография. - К.: Фитосоциоцентр, 2003. – с. 47-65,– аналог. 2. Патент Российской Федерации № 2147722, опублікований 10.02.2002 р. - аналог. 3. Авторське свідоцтво СРСР № 1550724, зареєстроване 15.11.1989p. - для службового користування - прототип. 5 62819 6 7 Комп’ютерна верстка І. Скворцова 62819 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
